2011 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

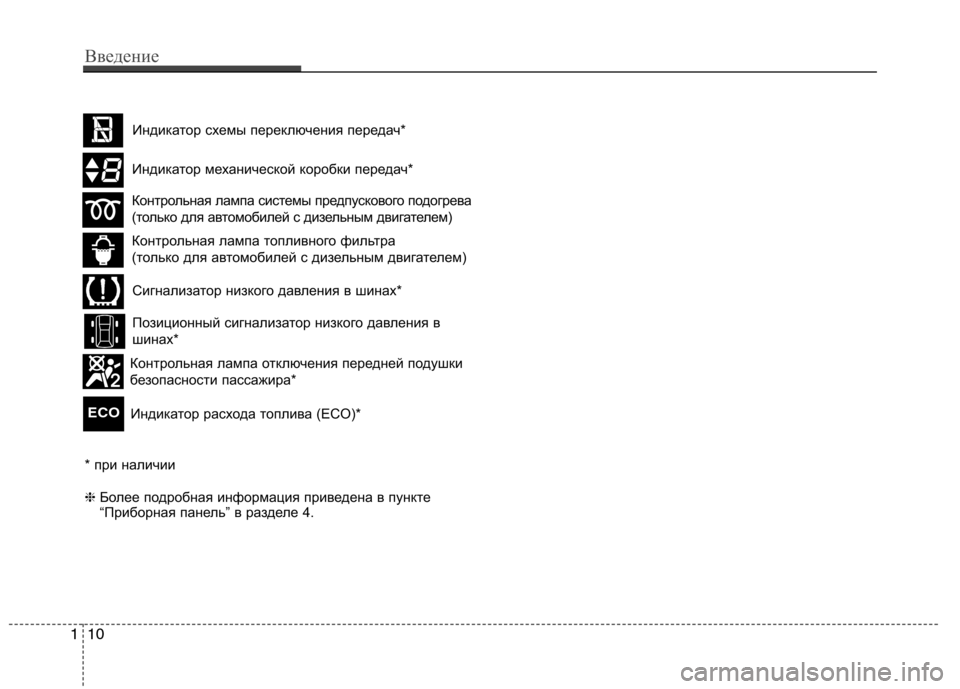

Сигнализатор низкого давления в шинах*
Позиционный сигнализатор низкого давления в
шинах*
* при наличии ❈ Более подробная информация приведена в пункте
“Приборная панель” в разделе 4.
Контрольная лампа отключения передней подушки
безопасности пассажира*
Индикатор расхода топлива (ECO)*
110
Введение
Контрольная лампа системы предпускового подогрева
(только для автомобилей с дизельным двигателем)
Контрольная лампа топливного фильтра
(только для автомобилей с дизельным двигателем)
ECO
Индикатор механической коробки передач*
Индикатор схемы переключения передач*

2
Общий вид салона / 2-2
Общий вид приборной панели / 2-3
Отсек двигателя / 2-4
Знакомство с вашим автомобилем

Знакомство с вашим автомобилем
2
2

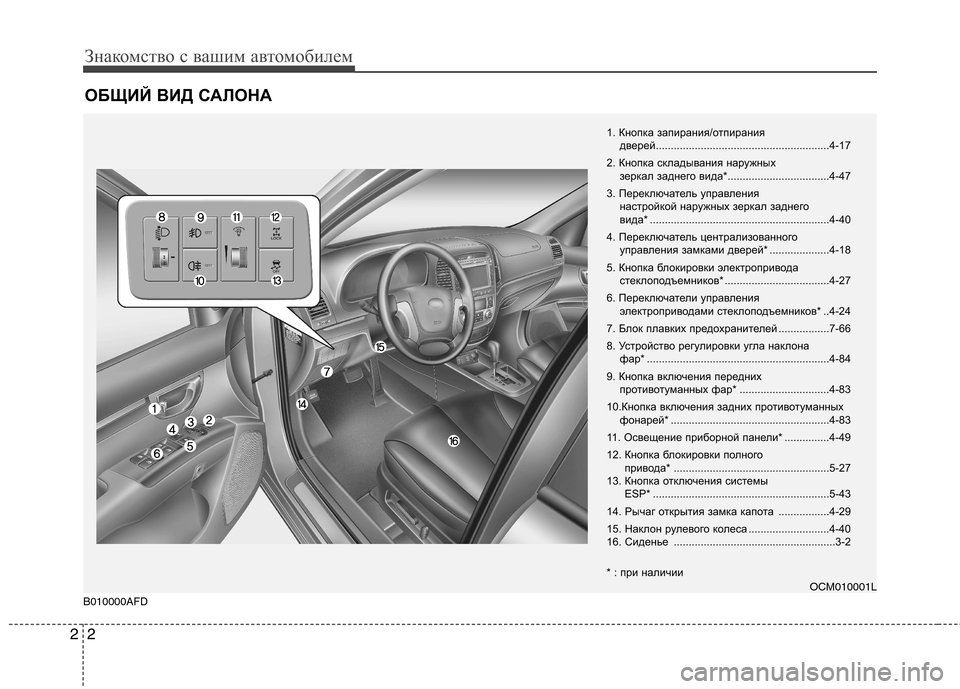

ОБЩИЙ ВИД САЛОНА
1. Кнопка запирания/отпирания
дверей............................................. .............4-17
2. Кнопка складывания наружных зеркал заднего вида*............................... ...4-47
3. Переключатель управления настройкой наружных зеркал заднего
вида* .............................................. ..............4-40
4. Переключатель централизованного управления замками дверей* ....................4-18
5. Кнопка блокировки электропривода стеклоподъемников* ................................... 4-27
6. Переключатели управления электроприводами стеклоподъемников* ..4-24
7. Блок плавких предохранителей .................7-66
8. Устройство регулировки угла наклона фар* ............................................... ..............4-84
9. Кнопка включения передних противотуманных фар* ..............................4-83
10.Кнопка включения задних противотуманных фонарей* ........................................... ..........4-83
11. Освещение приборной панели* ...............4-49
12. Кнопка блокировки полного привода* ........................................... .........5-27
13. Кнопка отключения системы ESP* .................................................. .........5-43
14. Рычаг открытия замка капота .................4-29
15. Наклон рулевого колеса .......................... .4-40
16. Сиденье ......................................... .............3-2
* : при наличии OCM010001L
B010000AFD

23
Знакомство с вашим автомобилем

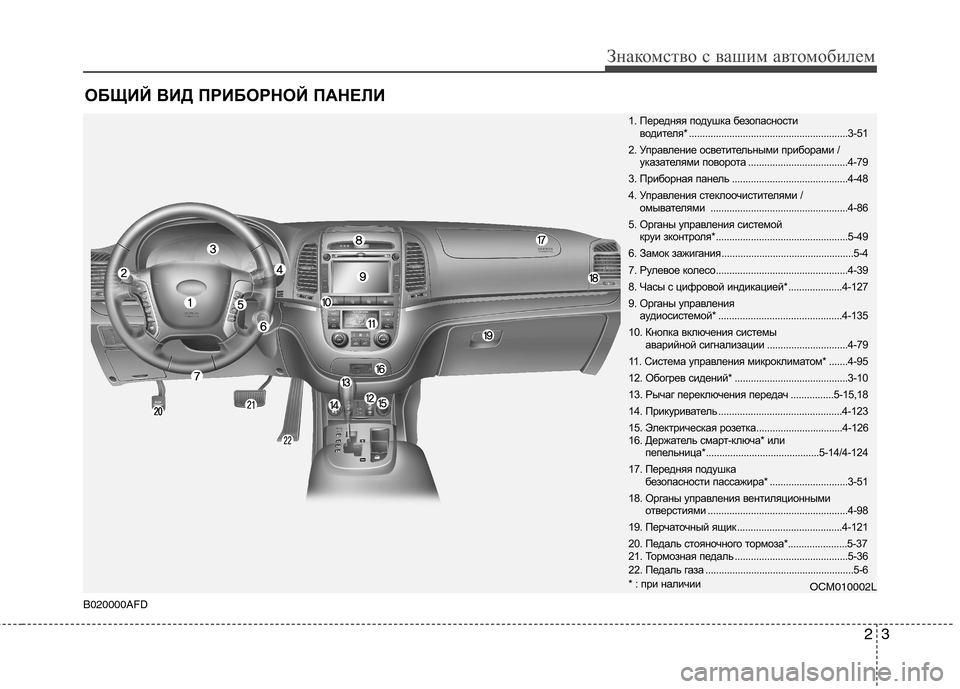

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
1. Передняя подушка безопасности водителя* .......................................... .................3-51
2. Управление осветительными приборами / указателями поворота ................................ .....4-79
3. Приборная панель ................................ ...........4-48
4. Управления стеклоочистителями / омывателями ....................................... ............4-86
5. Органы управления системой круи зконтроля*...................................... ...........5-49
6. Замок зажигания ................................... ..............5-4
7. Рулевое колесо................................... ..............4-39
8. Часы с цифровой индикацией* ....................4-12 7
9. Органы управления аудиосистемой* ....................................... .......4-135
10. Кнопка включения системы аварийной сигнализации .............................. 4-79
11. Система управления микроклиматом* .......4-95
12. Обогрев сидений* ................................ ..........3-10
13. Рычаг переключения передач ................5-15,18
14. Прикуриватель .................................. ............4-123
15. Электрическая розетка.............................. ..4-126
16. Держатель смарт-ключа* или пепельница*......................................... .5-14/4-124
17. Передняя подушка безопасности пассажира* .............................3-51
18. Органы управления вентиляционными отверстиями ........................................... .........4-98
19. Перчаточный ящик ................................. ......4-121
20. Педаль стояночного тормоза*......................5 -37
21. Тормозная педаль ............................... ...........5-36
22. Педаль газа ..................................... ..................5-6
* : при наличии OCM010002L
B020000AFD

Знакомство с вашим автомобилем
4
2

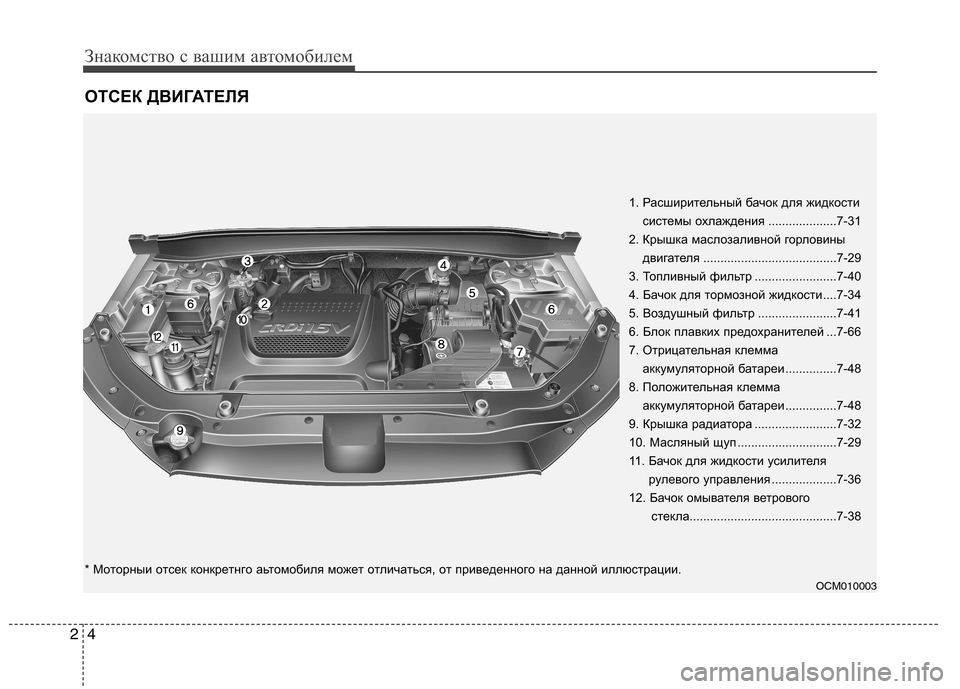

ОТСЕК ДВИГАТЕЛЯ
OCM010003
1. Расширительный бачок для жидкости
системы охлаждения ....................7-31
2. Крышка маслозаливной горловины двигателя .......................................7-29
3. Топливный фильтр ........................7-40
4. Бачок для тормозной жидкости....7-34
5. Воздушный фильтр .......................7-41
6. Блок плавких предохранителей ...7-66
7. Отрицательная клемма аккумуляторной батареи ...............7-48
8. Положительная клемма аккумуляторной батареи ...............7-48
9. Крышка радиатора ........................7-32
10. Масляный щуп .............................7-29
11. Бачок для жидкости усилителя рулевого управления ...................7-36
12. Бачок омывателя ветрового стекла...........................................7-38
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa дaннoй иллюcтpaции.

3
Сиденье / 3-2
Ремни безопасности / 3-20
Детское сиденье / 3-34
Система подушек безопасности (дополнительная система пассивной безопасности) / 3-46
Системы безопасности автомобиля

Системы безопасности автомобиля
2
3
C010000AFD Переднее сиденье
(1) Вперед и назад
(2) Наклон спинки сиденья
(3) Высота положения подушки
сиденья (сиденье водителя)
(4) Поясничная опора (сиденье водителя)*
(5) Обогрев сидений*/Обогреватель сиденья (сиденье водителя с
вентиляцией)*
(6) Подголовник
Второй ряд сидений
(7) Угол спинки сиденья и складывание
(8) Двойное складывание*
(9) Подголовник
(10) Подлокотник
Третий ряд сидений*
(11) Наклон спинки сиденья
(12) Подголовник
* : при наличии
СИДЕНЬЕ
OCM030001E
Механическая
Электроприводом

33
Системы безопасности автомобиля

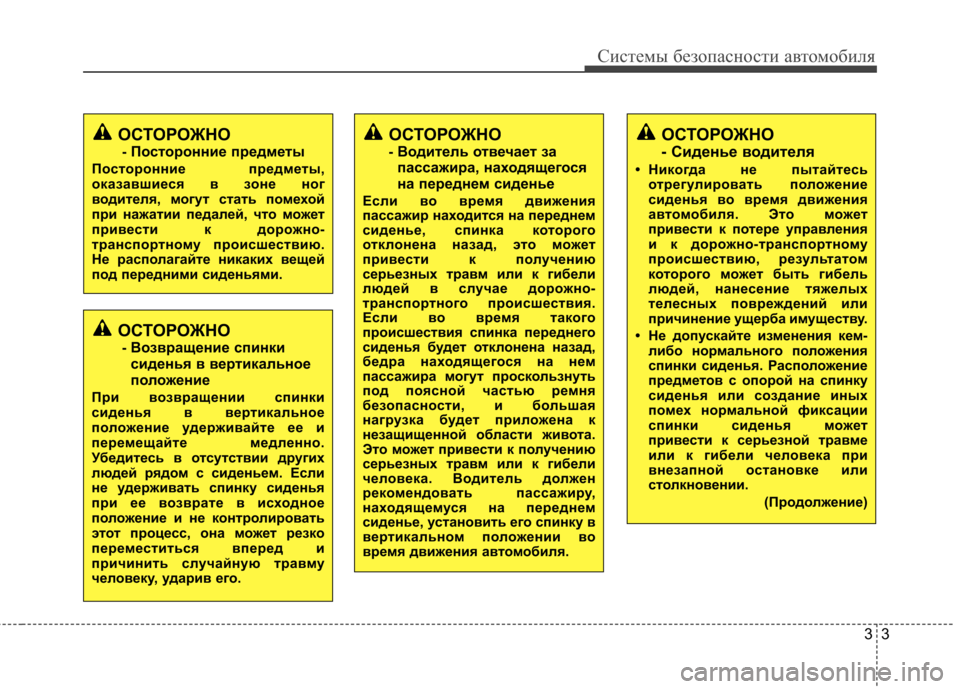

ОСТОРОЖНО
- Сиденье водителя
• Никогда не пытайтесь отрегулировать по ложение
сиденья во время движения
автом обиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем- либо нормального по ложения
спинки сиденья. Распо ложение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)
ОСТОРОЖНО- Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
не удерживать спинку сиденья
при ее возврате в исходное
положение и не контролировать
этот процесс, она может резко
переместиться вперед и
причинить случайную травму
человеку, ударив его.
ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.ОСТОРОЖНО
- Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения а втомобиля.
