2011 Hyundai Genesis Coupe Manual del propietario (in Spanish)

757
Mantenimiento

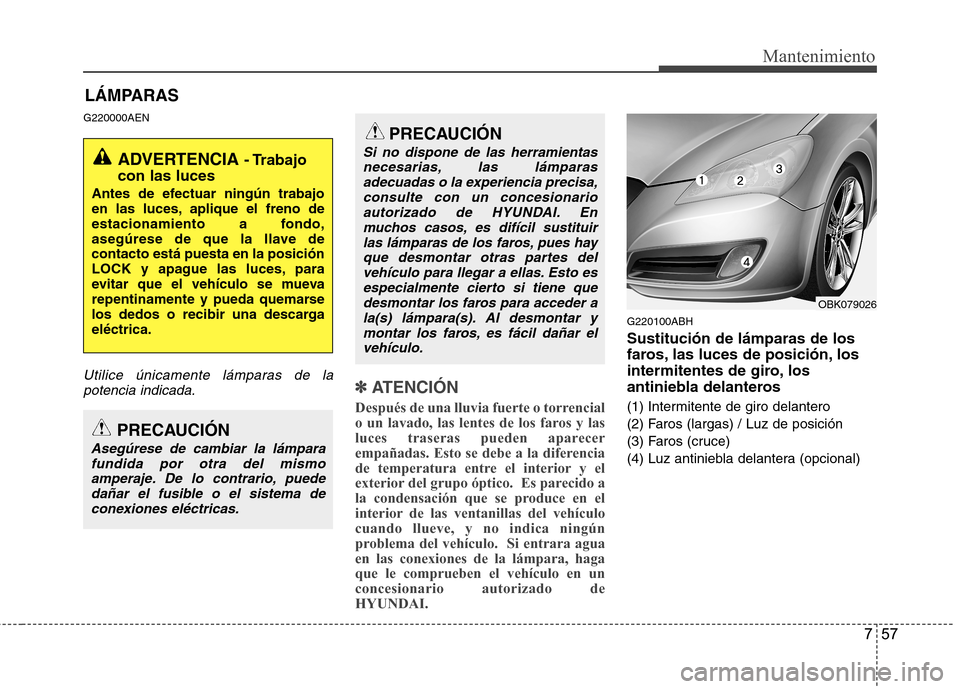

LÁMPARAS
G220000AEN
Utilice únicamente lámparas de la potencia indicada.✽✽
ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículocuando llueve, y no indica ningún
problema del vehículo. Si entrara aguaen las conexiones de la lámpara, hagaque le comprueben el vehículo en unconcesionario autorizado deHYUNDAI.
G220100ABH Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Intermitente de giro delantero
(2) Faros (largas) / Luz de posición
(3) Faros (cruce)
(4) Luz antiniebla delantera (opcional)
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave decontacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara fundida por otra del mismo
amperaje. De lo contrario, puede dañar el fusible o el sistema deconexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientasnecesarias, las lámparasadecuadas o la experiencia precisa,
consulte con un concesionarioautorizado de HYUNDAI. Enmuchos casos, es difícil sustituir
las lámparas de los faros, pues hayque desmontar otras partes del vehículo para llegar a ellas. Esto esespecialmente cierto si tiene que
desmontar los faros para acceder ala(s) lámpara(s). Al desmontar ymontar los faros, es fácil dañar elvehículo.
OBK079026

Mantenimiento
58
7

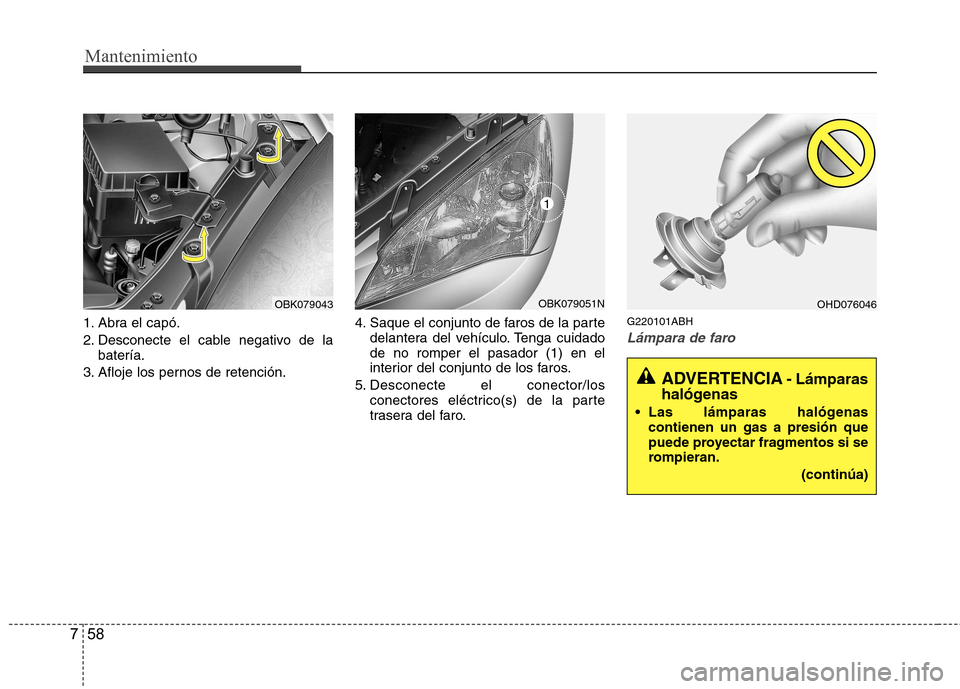

1. Abra el capó.
2. Desconecte el cable negativo de la
batería.
3. Afloje los pernos de retención. 4. Saque el conjunto de faros de la parte
delantera del vehículo. Tenga cuidado de no romper el pasador (1) en el
interior del conjunto de los faros.
5. Desconecte el conector/los conectores eléctrico(s) de la parte
trasera del faro. G220101ABHLámpara de faro
OBK079043OHD076046
ADVERTENCIA
- Lámparas
halógenas
Las lámparas halógenas contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OBK079051N
1

759
Mantenimiento

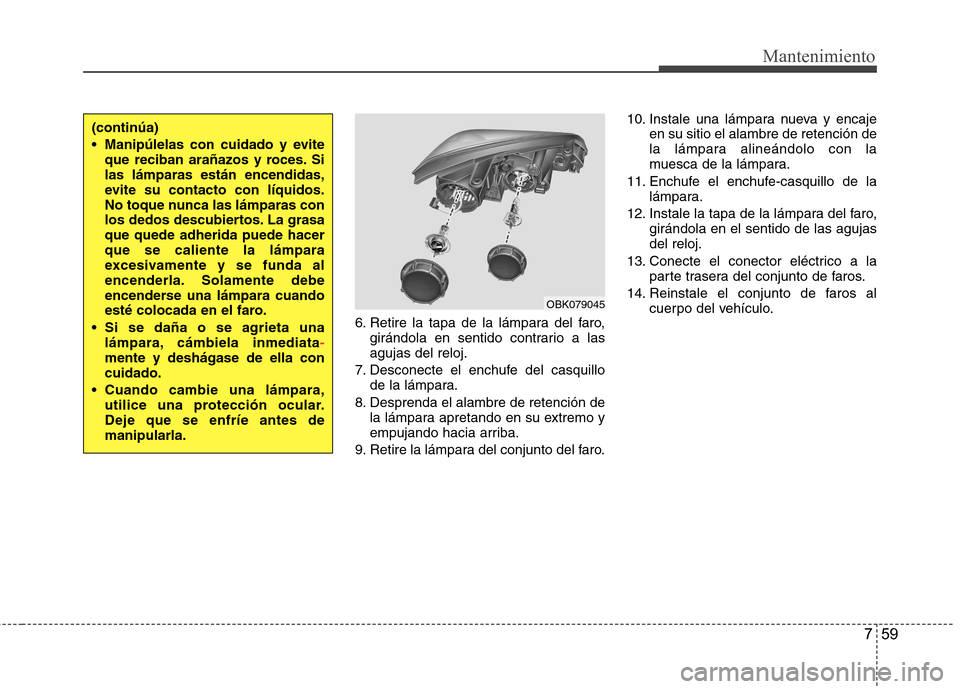

6. Retire la tapa de la lámpara del faro,girándola en sentido contrario a las agujas del reloj.
7. Desconecte el enchufe del casquillo de la lámpara.
8. Desprenda el alambre de retención de la lámpara apretando en su extremo y
empujando hacia arriba.
9. Retire la lámpara del conjunto del faro. 10. Instale una lámpara nueva y encaje
en su sitio el alambre de retención de
la lámpara alineándolo con la
muesca de la lámpara.
11. Enchufe el enchufe-casquillo de la lámpara.
12. Instale la tapa de la lámpara del faro, girándola en el sentido de las agujasdel reloj.
13. Conecte el conector eléctrico a la parte trasera del conjunto de faros.
14. Reinstale el conjunto de faros al cuerpo del vehículo.
(continúa)
Manipúlelas con cuidado y eviteque reciban arañazos y roces. Si las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasaque quede adherida puede hacerque se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
Si se daña o se agrieta una lámpara, cámbiela inmediata
-mente y deshágase de ella con cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfríe antes demanipularla.
OBK079045

Mantenimiento
60
7

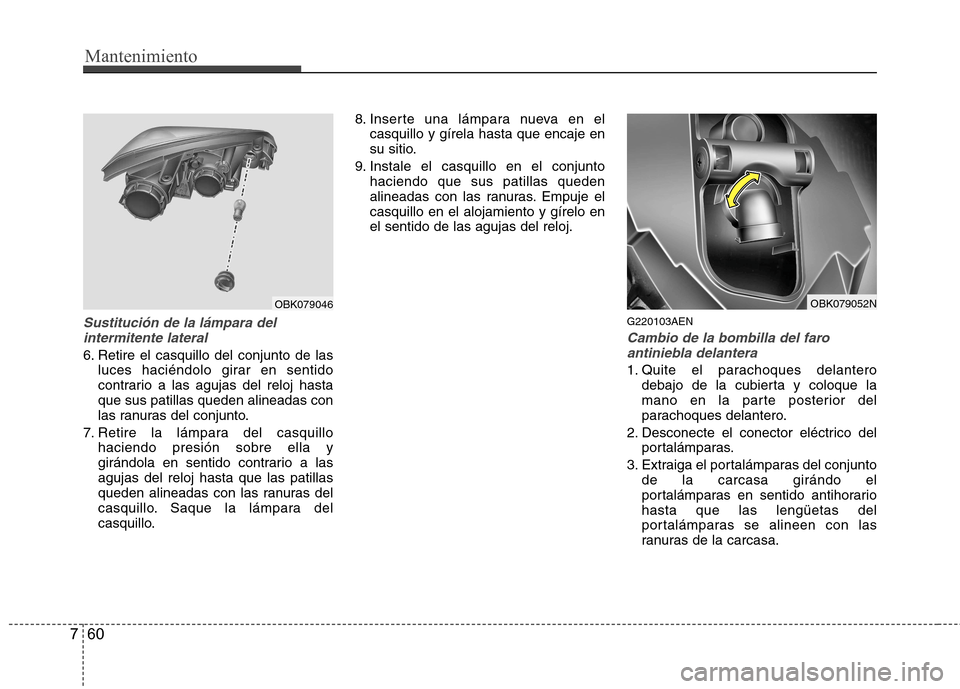

Sustitución de la lámpara del
intermitente lateral
6. Retire el casquillo del conjunto de las luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
7. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo. 8. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
9. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
G220103AEN
Cambio de la bombilla del faroantiniebla delantera
1. Quite el parachoques delantero debajo de la cubierta y coloque la
mano en la parte posterior del
parachoques delantero.
2. Desconecte el conector eléctrico del portalámparas.
3. Extraiga el portalámparas del conjunto de la carcasa girándo el
portalámparas en sentido antihorariohasta que las lengüetas del
portalámparas se alineen con las
ranuras de la carcasa.
OBK079046OBK079052N

761
Mantenimiento

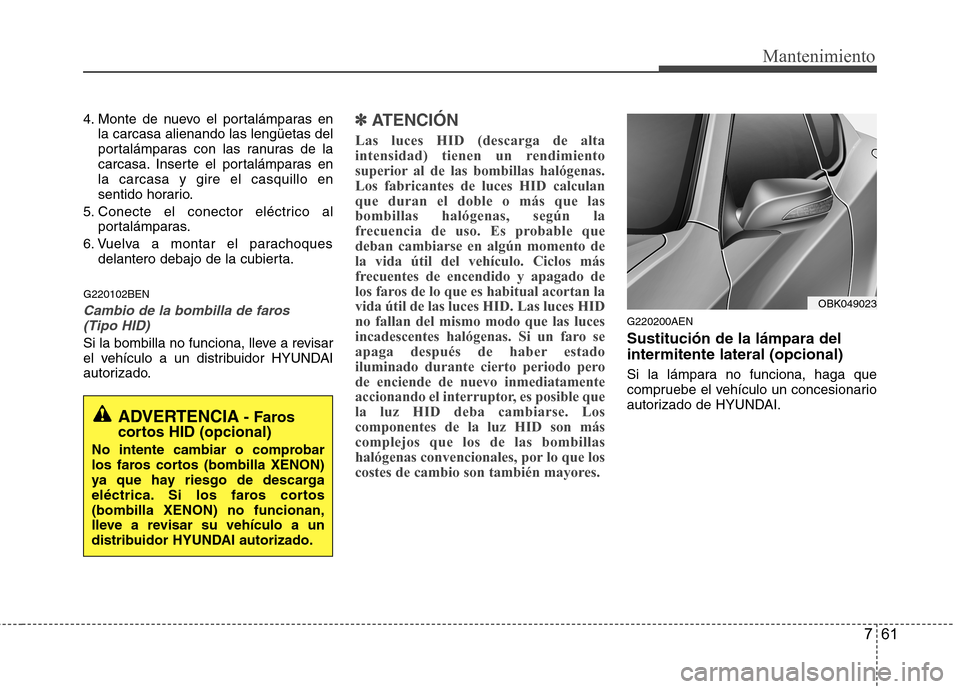

4. Monte de nuevo el portalámparas enla carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas enla carcasa y gire el casquillo en
sentido horario.
5. Conecte el conector eléctrico al portalámparas.
6. Vuelva a montar el parachoques delantero debajo de la cubierta.
G220102BEN
Cambio de la bombilla de faros (Tipo HID)
Si la bombilla no funciona, lleve a revisar
el vehículo a un distribuidor HYUNDAI
autorizado.
✽✽
ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.Los fabricantes de luces HID calculanque duran el doble o más que lasbombillas halógenas, según la
frecuencia de uso. Es probable quedeban cambiarse en algún momento dela vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan lavida útil de las luces HID. Las luces HIDno fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo perode enciende de nuevo inmediatamente
accionando el interruptor, es posible quela luz HID deba cambiarse. Loscomponentes de la luz HID son máscomplejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
G220200AEN Sustitución de la lámpara del intermitente lateral (opcional)
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
ADVERTENCIA - Faroscortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si los faros cortos(bombilla XENON) no funcionan,
lleve a revisar su vehículo a un
distribuidor HYUNDAI autorizado.
OBK049023

Mantenimiento
62
7

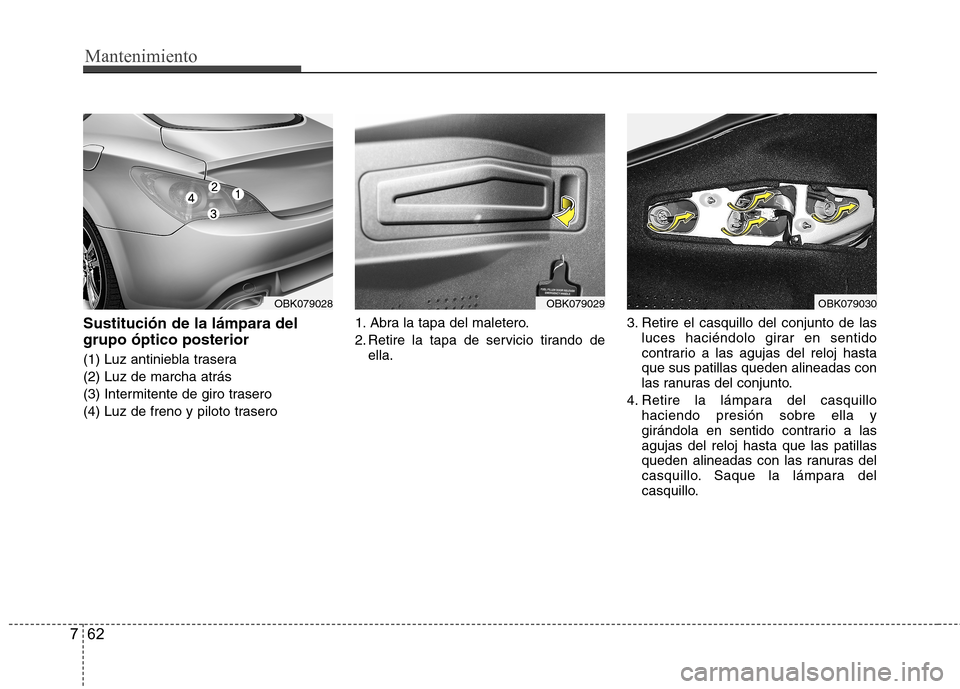

Sustitución de la lámpara del grupo óptico posterior
(1) Luz antiniebla trasera (2) Luz de marcha atrás
(3) Intermitente de giro trasero
(4) Luz de freno y piloto trasero 1. Abra la tapa del maletero.
2. Retire la tapa de servicio tirando de
ella. 3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
OBK079028OBK079029OBK079030

763
Mantenimiento

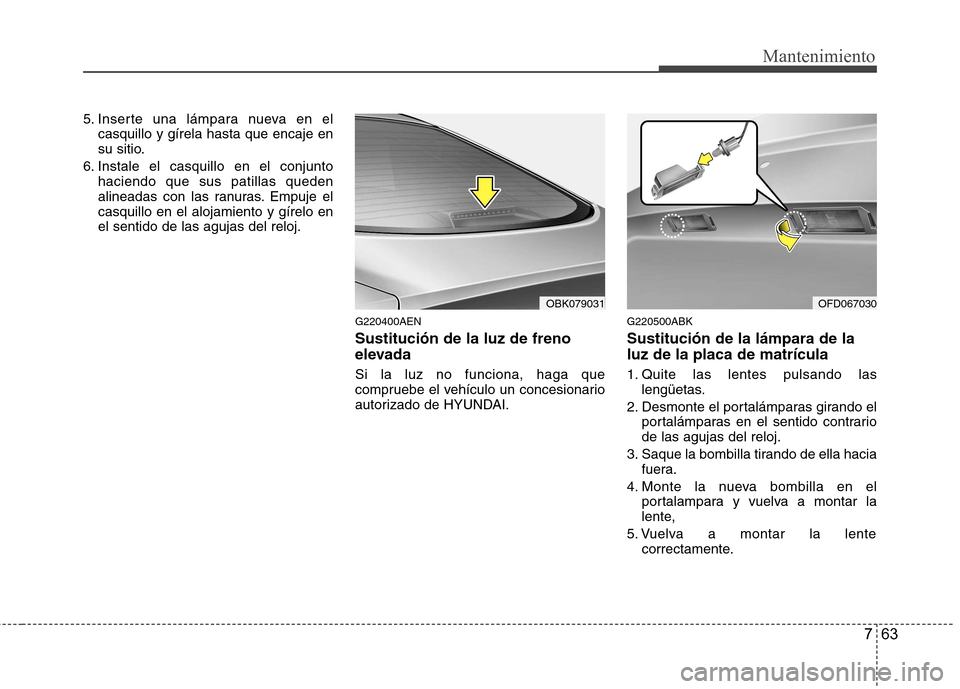

5. Inserte una lámpara nueva en elcasquillo y gírela hasta que encaje en
su sitio.
6. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
G220400AEN Sustitución de la luz de freno
elevada Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI. G220500ABK Sustitución de la lámpara de la luz de la placa de matrícula
1. Quite las lentes pulsando las
lengüetas.
2. Desmonte el portalámparas girando el portalámparas en el sentido contrario de las agujas del reloj.
3. Saque la bombilla tirando de ella hacia fuera.
4. Monte la nueva bombilla en el portalampara y vuelva a montar la
lente,
5. Vuelva a montar la lente correctamente.
OBK079031OFD067030

Mantenimiento
64
7

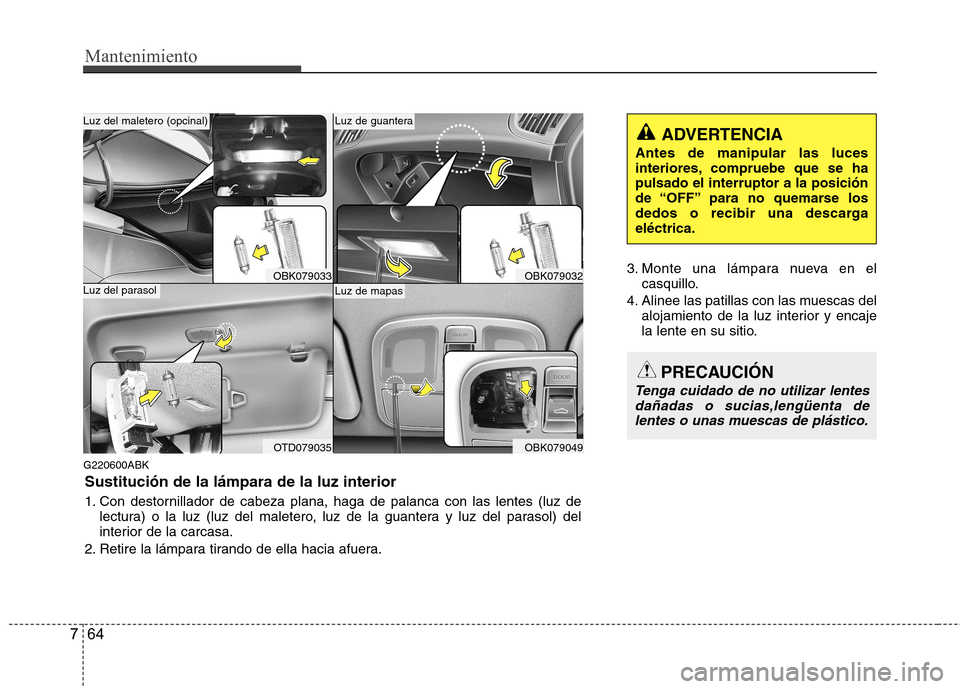

G220600ABK 3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del alojamiento de la luz interior y encaje
la lente en su sitio.
OBK079033
OTD079035
Luz del parasol
Luz del maletero (opcinal)
OBK079032
OBK079049
Luz de mapas
Luz de guantera
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta delentes o unas muescas de plástico.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se hapulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descargaeléctrica.
Sustitución de la lámpara de la luz interior
1. Con destornillador de cabeza plana, haga de palanca con las lentes (luz de lectura) o la luz (luz del maletero, luz de la guantera y luz del parasol) del
interior de la carcasa.
2. Retire la lámpara tirando de ella hacia afuera.
