2011 CITROEN DS4 Omistajan Käsikirjat (in Finnish)

255
Käytännön tietoja
)Laske auto takaisin maahan.)Ta ita tunkki 2 kokoon ja irrota se. )
Kiristä lukkopultti pyöräavaimella 1
, jossaon erikoisholkki4.)
Kiristä muut pultit pelkällä
pyöräavaimella 1.) Laita kromatut pyöränmutterin nupitjokaisen pultin päälle (varustetasosta riippuen).)
Aseta työkalut työkalulaatikkoon.

Lampun vaihtaminen

Valonheittimien lasipinta on polykarbonaattia, joka on käsitelty suojalakalla: )älä puhdista niitä kuivallatai hankaavalla liinalla, äläkä puhdistusaineella tai liuotinaineella)käytä pesusientä ja saippuavettä )kun käytät painepesua pinttyneisiinlikatahroihin, älä suihkuta liian kauan aikaa valonheittimiin,lamppuihin ja niiden ympäristöön,etteivät niiden lakkapinta ja tiivisteet vahingoitu.
)Älä koske sorminhalogeenipolttimon lasiosaan, vaankäytä nukkaamatonta liinaa. Ennen polttimoiden vaihtoa täytyyvalojen olla sammutettuina joitakinminuutteja (ne saattavat aiheuttaa vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-polttimoiden käyttö on sallittu, jotta valonheitin ei vahingoitu. Vaihda viallinen polttimo uuteen polttimoon, joka on samaa tyyppiä ja ominaisuuksiltaan sama kuin edellinen.


Sähköiskun vaara

Kaasupurkausvalot (D1S-35W) on vaihdatettava CITROËN-verkostolla tai valtuutetulla korjaamolla.

Var mist a, et tä jousipolttimot, jotka ovat tyyppiä H1, H7... tulevat huolellisesti paikalleen, jotta niiden antaman valaistuksen laatu on paras mahdollinen.

Käytännön tietoja
Malli, jossa on
kaasupurkausvalot ja kääntyvätvalonheittimet
1.Kääntyvät lähivalot/kaukovalot(D1S-35W)2.Suuntavalot (PY21W keltainen)3.Huomiovalot (P21/5W XL)4.Seisontavalot (diodit)5.Sumuvalot (H11- 55W)
Malli, jossa on halogeenivalot
1.Suuntavalot (H21 valkoinen)2.Lähivalot (H7-55W)
3.Kaukovalot (H1- 55W)4. Huomiovalot (P21/5W XL)5.Seisontavalot (diodit)6.Sumuvalot (H11- 55W)


Pääsy polttimoihin
Moottorityypistä riippuen ja vain vasemmalla
puolella, sinun tulee tehdä seuraavat
toimenpiteet, jotta pääset käsiksi polttimoidensuojakansiin.) Poista ilmanohjain irrottamalla se kolmen
tuen kohdalta. ) Irrota konepellin avauskytkimen kaapeli
kahdesta kiinnikkeestään. ) Siirrä kaapeli alas.
Kun kyseinen polttimo on vaihdettu, muista
laittaa kaikki osat takaisin paikalleen (kaapeli ja
ilmanohjain).
Etuvalot

Lähivalojen vaihtaminen (vainmallissa, jossa halogeenivalot)
)Poista suojus vetämällä kielekkeestä.)Irrota polttimon liitin. )Vedä jousia erilleen, jotta polttimo ir toaa.)Irrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa järjestyksessä.
Suuntavalojen vaihtaminen

Lampun vaihtamisen jälkeen suljesuojakansi huolellisesti, jotta
valonheitin pysyy tiiviinä.


Ambranväriset lamput, kutensuuntavalot, on vaihdettavaominaisuuksiltaan samanlaisiin jasamanvärisiin.
Suuntavalon merkkivalon (oikea taivasen) tavallista nopeampi vilkkuminenon osoituksena vastaavan puolen polttimon viasta.
Malli, jossa ksenonvalot)
Irrota suojakansi vetämällä kielekkeestä. )
Irrota polttimon liitin.)
Vedä jousia erilleen, jotta polttimo
vapautuu.
) Irrota polttimo ja vaihda se.
Kun asennat osat takaisin paikalleen, toimi
p
äinvastaisessa järjestyksessä.Malli, jossa halogeenivalot)Käännä lampunkantaa neljäsosakierros ja irrota se. )Vedä polttimo irti ja vaihda se.
Asenna osat takaisin paikalleen päinvastaisessa järjestyksessä.

Käytännön tietoja
Huomiovalojen vaihtaminen
) Poista suojakansi vetämällä jousesta.)
Irrota polttimon liitin.)
Käännä lampunkannatinta neljäsosakierros ja irrota se. )
Vedä polttimo irti ja vaihda se.
Asenna osat takaisin päinvastaisessa järjestyksessä.

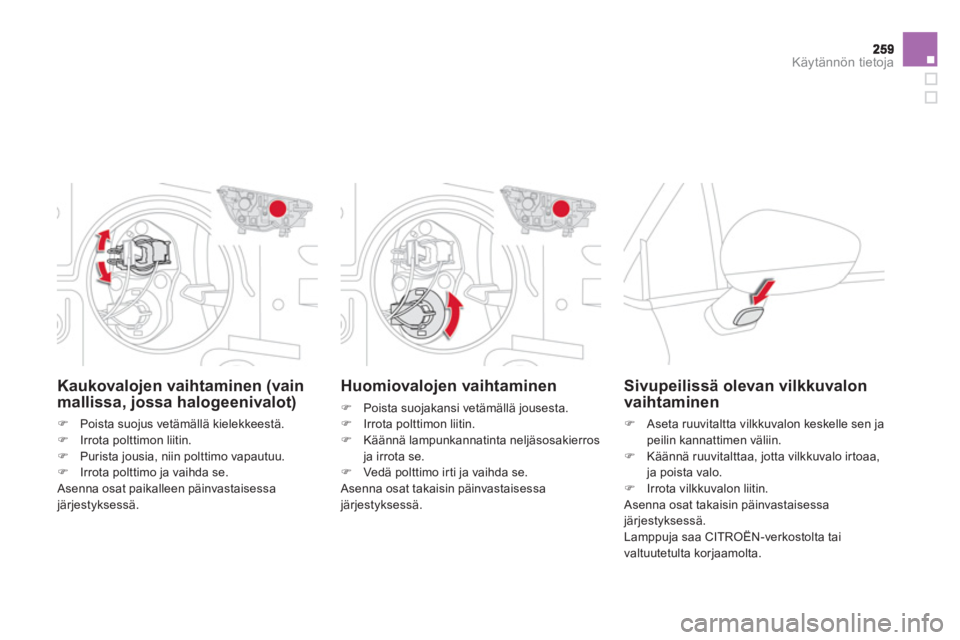

Kaukovalojen vaihtaminen (vain mallissa, jossa halogeenivalot)
)Poista suojus vetämällä kielekkeestä.
)Irrota polttimon liitin. )Purista jousia, niin polttimo vapautuu. )Irrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessajärjestyksessä.

Sivupeilissä olevan vilkkuvalon
vaihtaminen
) Aseta ruuvitaltta vilkkuvalon keskelle sen japeilin kannattimen väliin.)
Käännä ruuvitalttaa, jotta vilkkuvalo irtoaa, ja poista valo. )
Irrota vilkkuvalon liitin.
Asenna osat takaisin päinvastaisessajärjestyksessä.
Lamppuja saa CITROËN-verkostolta tai
valtuutetulta korjaamolta.

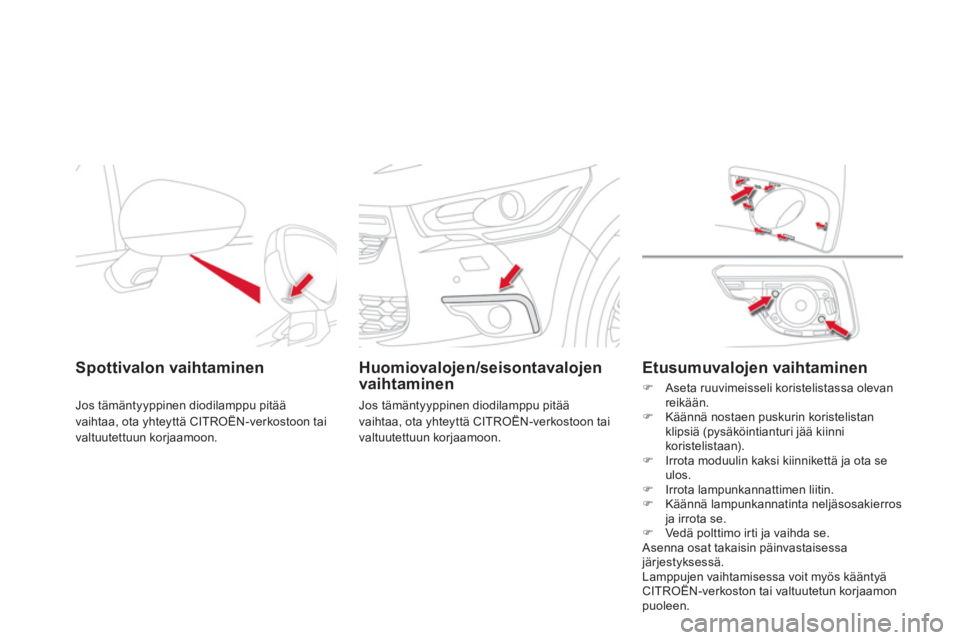

Spottivalon vaihtaminen
Jos tämäntyyppinen diodilamppu pitää
vaihtaa, ota yhteyttä CITROËN-verkostoon tai
valtuutettuun korjaamoon.



Huomiovalojen/seisontavalojen vaihtaminen
Jos tämäntyyppinen diodilamppu pitäävaihtaa, ota yhteyttä CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Etusumuvalojen vaihtaminen
)Aseta ruuvimeisseli koristelistassa olevanreikään.)Käännä nostaen puskurin koristelistan
klipsiä (pysäköintianturi jää kiinni
koristelistaan). )Irrota moduulin kaksi kiinnikettä ja ota se ulos. )Irrota lampunkannattimen liitin. )Käännä lampunkannatinta neljäsosakierros ja irrota se.)Vedä polttimo ir ti ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä.
Lamppujen vaihtamisessa voit myös kääntyä CITROËN-verkoston tai valtuutetun korjaamonpuoleen.

261Käytännön tietoja
1.Jarruvalot (P21/5W)2.Seisontavalot (diodit)3.Suuntavalot (PY21W keltainen)4.Peruutusvalot (P21W)5. Sumuvalot (P21W)
Takavalot
Keltaiset polttimot, kutensuuntavaloissa, tulee korvata samantyyppisillä ja samanvärisilläpolttimoilla.
Takaluukun päällä sijaitsevat valot, lukuunottamatta huomiovaloja, eivät oleaidot. Niillä on ainoastaan esteettinentarkoitus.
Jarruvalojen, peruutusvalojen ja suuntavalojen vaihtaminen
Edelliset kolme polttimoa vaihdetaan tavaratilan ulkopuolelta:
)
avaa tavaratilan luukku )
irrota vastaavan puolen sivuverhouksessa oleva säleikkö )
kierrä kaksi mutteria auki 10-hylsyavaimellaja lopuksi sormin)
irrota valon liitin pitimestään )
vedä valo varovasti akselinsa suuntaisestiulos
)
irrota vaahtomuovitiiviste )
irrota kaksi pientä lisäliitintä )
käännä syrjään kaksi kielekettä ja poista lampun kannatin)
kierrä polttimoa neljänneskierros ja vaihda se.
Kun asennat polttimot paikalleen, toimi
päinvastaisessa järjestyksessä.
Varmista, että polttimo kier tyy kantaansa
oikeassa asennossa eikä jää vinoon.
Kiristä osat tiiviisti ilman voimakeinoja, älä
vahingoita lasikupua.

Huomiovalojen/seisontavalojenvaihtaminenRekisterikilven valojen vaihtaminen (W5W)

Lisäjarruvalon vaihtaminen (diodit)

Ota yhteyttä CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon, kun haluat vaihtaa
tämäntyyppisen diodi-lisäjarruvalon.

Jos tämäntyyppinen diodilamppu pitää
vaihtaa, ota yhteyttä CITROËN-verkostoon tai
valtuutettuun korjaamoon. Helpotat irrottamista, kun teet tämän
toimenpiteen takaluukku puoliavoinna.) Työnnä ohut ruuvimeisseli suojakuoren ulkopuolella olevaan uur teeseen.)
Väännä ulospäin. )
Poista kansi. )
Vaihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni.
