2011 CITROEN C4 Instrukcja obsługi (in Polish)

10
KONTROLE
175
POKRYWA SILNIKA

)
Popchnąć w lewo dźwignię ze-
wnętrzną B
i podnieść pokrywę.


Otwieranie



)
Otworzyć lewe przednie drzwi.

)
Pociągnąć wewnętrzną dźwignię A
,
znajdującą się na dole obramowa-
nia drzwi.

)
Odpiąć podpórkę C
.

)
Zamocować podpórkę w wyżłobie-
niu do podtrzymania pokrywy. Usytuowanie wewnętrznej dźwig-
ni uniemożliwia otworzenie po-
krywy dopóki przednie lewe drzwi
są zamknięte.
Zamykanie



)
Wyjąć podpórkę z zaczepu.

)
Wpiąć podpórkę na swoje miejsce.

)
Opuścić pokrywę i puścić ją pod ko-
niec opuszczania.

)
Pociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowanie.
Gdy silnik jest gorący, należy
bardzo uważać podczas mani-
pulowania zewnętrzną dźwignią
i podpórką pokrywy (ryzyko po-
parzenia).





Przed każdą interwencją pod ma-
ską silnika wyłączyć system Stop
& Start, aby uniknąć ryzyka obra-
żeń, związanego z automatycz-
nym włączeniem trybu START.

10
176
BRAK PALIWA (DIESEL)
W przypadku samochodów wyposażo-
nych w silnik HDI, po wyczerpaniu pali-
wa należy ponownie zassać paliwo do
układu paliwowego; patrz odpowiedni
rysunek przedstawiający komorę silni-
ka w rozdziale "Silniki Diesel".

Silnik 1,6 litra Turbo HDi



)
Uzupełnić zbiornik paliwa wlewając
co najmniej pięć litrów oleju napę-
dowego.

)
Otworzyć pokrywę silnika.

)
Pompować pompką zasysającą do
momentu jej stwardnienia (pierwsze
naciśnięcie może być twarde).

)
Włączyć rozrusznik do momentu
uruchomienia silnika.

)
Zamknąć pokrywę silnika.

Silnik 2,0 litry Turbo HDi



)
Uzupełnić zbiornik paliwa wlewając
co najmniej pięć litrów oleju napę-
dowego.

)
Otworzyć pokrywę silnika.

)
Odpiąć osłonę, aby uzyskać dostęp
do pompki zasysającej.

)
Odkręcić zawór odpowietrzania.

)
Pompować pompką zasysającą do
momentu pokazania się paliwa w
przezroczystym wężyku z zielonym
złączem.

)
Zakręcić zawór odpowietrzania.

)
Włączyć rozrusznik do momentu
uruchomienia silnika.

)
Założyć i zapiąć osłonę.

)
Zamknąć pokrywę silnika.

Jeżeli silnika nie można urucho-
mić za pierwszym razem, nie po-
nawiać próby.
Ponownie zassać paliwo pompą
zasysającą, a następnie urucho-
mić silnik.

10
177
SILNIKI BENZYNOWE
Możliwość kontroli poziomów płynów oraz wymiany niektórych elementów.


1.
Zbiornik układu kierowniczego ze
wspomaganiem.

2.
Zbiornik spryskiwacza szyby i re-
fl ektorów.

3.
Zbiornik płynu chłodzącego.
4.
Zbiornik płynu hamulcowego.

5.
Akumulator / Bezpieczniki.

6.
Skrzynka bezpieczników.
7.
Filtr powietrza.

8.
Wskaźnik oleju silnikowego.

9.
Uzupełnianie oleju silnikowego.

10
178
*
Zależnie od silnika.
SILNIKI DIESEL

Możliwość kontroli poziomów płynów, wymiany niektórych elementów oraz odpowietrzania układu paliwa.


1.
Zbiornik układu kierowniczego ze
wspomaganiem.

2.
Zbiornik spryskiwacza szyby i re-
fl ektorów.

3.
Zbiornik płynu chłodzącego.
4.
Zbiornik płynu hamulcowego.

5.
Akumulator / Bezpieczniki.

6.
Skrzynka bezpieczników.

7.
Filtr powietrza.
8.
Wskaźnik oleju silnikowego.

9.
Uzupełnianie oleju silnikowego.

10.
Pompa zasysająca * .

11 .
Śruba odpowietrzania * .

10
KONTROLE
179
SPRAWDZANIE STANU PŁYNÓW

Należy regularnie przeprowadzać kontro-
le stanu płynów i - w razie potrzeby - uzu-
pełniać za wyjątkiem przeciwwskazań.
W przypadku większego spadku pozio-
mu należy skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycz-
nym w celu kontroli danego układu.

W trakcie czynności wykonywa-
nych w komorze silnika nale-
ży uważać, ponieważ niektóre
elementy są wyjątkowo gorące
(niebezpieczeństwo poparzeń).
Kontrola uważana jest za wiary-
godną, jeżeli samochód stoi na
płaskiej powierzchni, a silnik jest
wyłączony od ponad 30 minut.
Kontrolę można przeprowadzić za pomo-
cą wskaźnika w zestawie wskaźników,
po włączeniu zapłonu lub za pomocą
ręcznego wskaźnika oleju (bagnetu).

Poziom oleju


Wymiana oleju
Zgodnie ze wskazaniami podanymi w
książce serwisowej.
Aby zapewnić sprawność silnika i sy-
stemów ograniczających emisję spalin,
nie należy stosować dodatków do oleju
silnikowego.

Charakterystyka oleju
Wybrany olej musi odpowiadać dane-
mu silnikowi oraz spełniać wymagania
producenta.



Poziom płynu hamulcowego
Poziom płynu hamulcowego
powinien znajdować się w po-
bliżu oznaczenia "MAXI". W in-
nym wypadku należy sprawdzić
zużycie klocków hamulcowych.

Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w
książce serwisowej.

Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa oraz normy DOT4.


Poziom płynu układukierowniczego ze wspomaganiem

Poziom płynu musi znajdować
się jak najbliżej oznaczenia
"MAXI". Aby to sprawdzić, na-
leży odkręcić korek przy zim-
nym silniku.
Poziom płynu chłodzącego

Poziom płynu chłodzącego po-
winien znajdować się w pobliżu
oznaczenia "MAXI", nie prze-
kraczając go.
Gdy silnik jest ciepły, temperatura pły-
nu chłodzącego jest regulowana przez
motowentylator. Może on funkcjonować
pomimo wyłączenia zapłonu.

W pojazdach wyposażonych w fi ltr
cząstek stałych motowentylator
może pracować po wyłączeniu silni-
ka, nawet gdy jest on zimny.

Układ chłodzenia działa pod ciśnie-
niem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzeń, należy odkrę-
cić korek o dwa obroty, co spowoduje
spadek ciśnienia. Gdy ciśnienie spad-
nie, odkrę
cić korek i uzupełnić poziom
płynu.

Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.

Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa.

10
KONTROLE
180

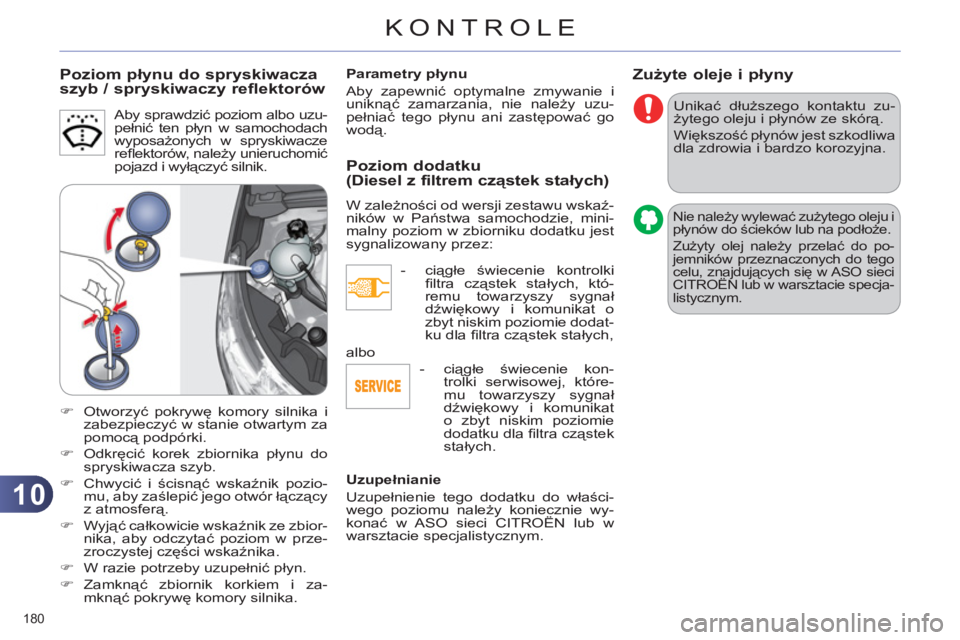

Zużyte oleje i płyny

Unikać dłuższego kontaktu zu-
żytego oleju i płynów ze skórą.
Większość płynów jest szkodliwa
dla zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do po-
jemników przeznaczonych do tego
celu, znajdujących się w ASO sieci
CITROËN lub w warsztacie specja-
listycznym.
Poziom dodatku
(Diesel z filtrem cząstek stałych)

W zależności od wersji zestawu wskaź-
ników w Państwa samochodzie, mini-
malny poziom w zbiorniku dodatku jest
sygnalizowany przez:

Uzupełnianie
Uzupełnienie tego dodatku do właści-
wego poziomu należy koniecznie wy-
konać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.


- ciągłe świecenie kontrolki
fi ltra cząstek stałych, któ-
remu towarzyszy sygnał
dźwiękowy i komunikat o
zbyt niskim poziomie dodat-
ku dla fi ltra cząstek stałych,

- ciągłe świecenie kon-
trolki serwisowej, które-
mu towarzyszy sygnał
dźwiękowy i komunikat
o zbyt niskim poziomie
dodatku dla fi ltra cząstek
stałych. albo

Poziom płynu do spryskiwacza
szyb / spryskiwaczy reflektorów
Parametry płynu
Aby zapewnić optymalne zmywanie i
uniknąć zamarzania, nie należy uzu-
pełniać tego płynu ani zastępować go
wodą.
Aby sprawdzić poziom albo uzu-
pełnić ten płyn w samochodach
wyposażonych w spryskiwacze
refl ektorów, należy unieruchomić
pojazd i wyłączyć silnik.


)
Otworzyć pokrywę komory silnika i
zabezpieczyć w stanie otwartym za
pomocą podpórki.

)
Odkręcić korek zbiornika płynu do
spryskiwacza szyb.

)
Chwycić i ścisnąć wskaźnik pozio-
mu, aby zaślepić jego otwór łączący
z atmosferą.

)
Wyjąć całkowicie wskaźnik ze zbior-
nika, aby odczytać poziom w prze-
zroczystej części wskaźnika.

)
W razie potrzeby uzupełnić płyn.

)
Zamknąć zbiornik korkiem i za-
mknąć pokrywę komory silnika.

10
KONTROLE
181

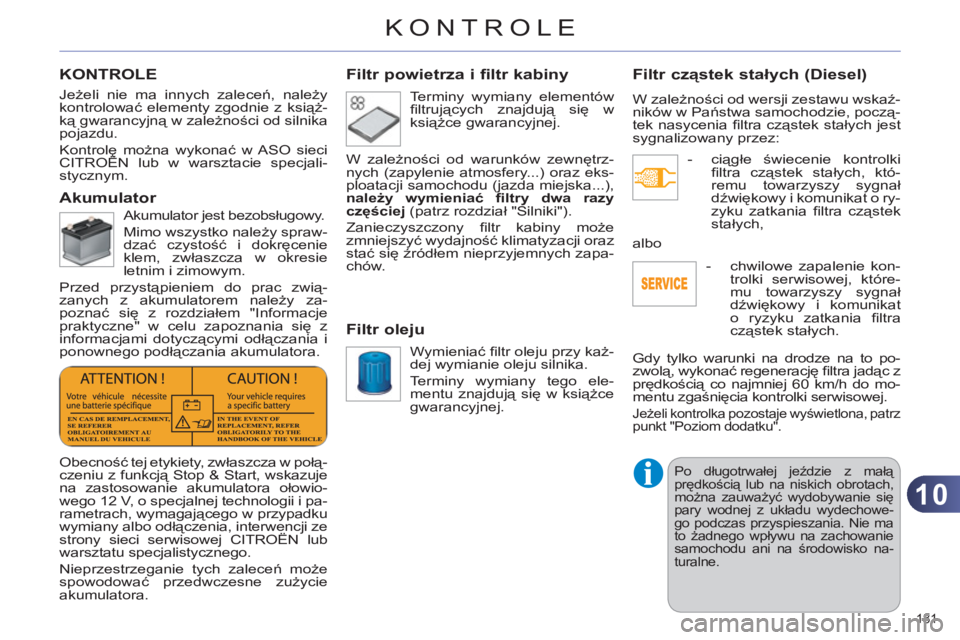

KONTROLE
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z książ-
ką gwarancyjną w zależności od silnika
pojazdu.
Kontrolę można wykonać w ASO sieci
CITROËN lub w warsztacie specjali-
stycznym.

Akumulator

Akumulator jest bezobsługowy.
Mimo wszystko należy spraw-
dzać czystość i dokręcenie
klem, zwłaszcza w okresie
letnim i zimowym.
Przed przystąpieniem do prac zwią-
zanych z akumulatorem należy za-
poznać się z rozdziałem "Informacje
praktyczne" w celu zapoznania się z
informacjami dotyczącymi odłączania i
ponownego podłączania akumulatora.


Filtr powietrza i filtr kabiny

Terminy wymiany elementów
fi ltrujących znajdują się w
książce gwarancyjnej.


Filtr oleju

Wymieniać fi ltr oleju przy każ-
dej wymianie oleju silnika.
Terminy wymiany tego ele-
mentu znajdują się w książce
gwarancyjnej.
Filtr cząstek stałych (Diesel)

W zależności od wersji zestawu wskaź-
ników w Państwa samochodzie, począ-
tek nasycenia fi ltra cząstek stałych jest
sygnalizowany przez:


- ciągłe świecenie kontrolki
fi ltra cząstek stałych, któ-
remu towarzyszy sygnał
dźwiękowy i komunikat o ry-
zyku zatkania fi ltra cząstek
stałych,





Obecność tej etykiety, zwłaszcza w połą-
czeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowio-
wego 12 V, o specjalnej technologii i pa-
rametrach, wymagającego w przypadku
wymiany albo odłączenia, interwencji ze
strony sieci serwisowej CITROËN lub
warsztatu specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora. W zależności od warunków zewnętrz-
nych (zapylenie atmosfery...) oraz eks-
ploatacji samochodu (jazda miejska...),
należy wymieniać fi
ltry dwa razy
częściej
(patrz rozdział "Silniki").
Zanieczyszczony fi ltr kabiny może
zmniejszyć wydajność klimatyzacji oraz
stać się źródłem nieprzyjemnych zapa-
chów.
Gdy tylko warunki na drodze na to po-
zwolą, wykonać regenerację fi ltra jadąc z
prędkością co najmniej 60 km/h do mo-
mentu zgaśnięcia kontrolki serwisowej.

Jeżeli kontrolka pozostaje wyświetlona, patrz
punkt "Poziom dodatku".
Po długotrwałej jeździe z małą
prędkością lub na niskich obrotach,
można zauważyć wydobywanie się
pary wodnej z układu wydechowe-
go podczas przyspieszania. Nie ma
to żadnego wpływu na zachowanie
samochodu ani na środowisko na-
turalne.
albo

- chwilowe zapalenie kon-
trolki serwisowej, które-
mu towarzyszy sygnał
dźwiękowy i komunikat
o ryzyku zatkania fi ltra
cząstek stałych.

10
KONTROLE
182





Manualna skrzynia biegów

Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znaj-
dują się informacje na temat
terminów kontroli tego ele-
mentu.
Manualna sterowana 6-biegowa
skrzynia biegów
Skrzynia biegów nie wyma-
ga konserwacji (bez wymiany
oleju).

W książce serwisowej znaj-
dują się informacje na temat
terminów kontroli tego ele-
mentu.
Automatyczna skrzynia biegów

Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znaj-
dują się informacje na temat
terminów kontroli tego ele-
mentu.
Hamulec postojowy elektryczny

System ten nie wymaga żadnej
szczególnej kontroli. Niemniej
jednak w razie problemu nale-
ży zlecić sprawdzenie systemu
przez sieć serwisową CITROËN lub w
warsztacie specjalistycznym.
Więcej informacji zawiera rozdział
"Jazda - Elektryczny hamulec postojo-
wy - § Usterki działania".
















Klocki hamulcowe

Stopień zuż
ycia tarczhamulcowych

Zbyt duży skok hamulca po-
stojowego lub stwierdzenie
braku skuteczności systemu
wymaga regulacji nawet mię-
dzy przeglądami.
Kontrolę systemu należy wykonywać w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.















Stosować wyłącznie produkty
zalecane przez CITROËNA lub
produkty o podobnej jakości i
parametrach technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak
układ hamulcowy, CITROËN
wybiera i proponuje specjalne
produkty.
Aby nie uszkodzić elementów
elektrycznych, zabrania się

mycia komory silnika pod ciś-
nieniem.



Hamulec postojowy ręczny


Aby uzyskać wszelkie informa-
cje związane z kontrolą stanu
zużycia tarcz hamulcowych,
skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym. Zużycie klocków hamulco-
wych zależy od stylu jazdy, w
szczególności dla samocho-
dów użytkowanych w mieście,
na krótkich dystansach. Może
okazać się konieczne wykonanie kon-
troli nawet między przeglądami samo-
chodu.
Spadek poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamul-
cowych.
