2011 CITROEN C4 Instrukcja obsługi (in Polish)

9
143

Wyłączenie ręczne

Przy włączonym zapłonie lub pracują-
cym silniku, w celu wyłączenia hamulca
postojowego nacisnąć



pedał hamulca
lub przyspieszenia i pociągnąć, a na-
stępnie
zwolnić dźwignię A
.
Całkowite wyłączenie hamulca postojo-
wego jest sygnalizowane:


- przez zgaszenie kontrolki
hamulca oraz kontrolki P
na
dźwigni A
,

- przez wyświetlenie komu-
nikatu "Parking brake off"
(hamulec postojowy wyłą-
czony).

W przypadku pociągnięcia
dźwigni A
bez naciśnięcia pe-
dału hamulca, hamulec posto-
jowy nie zostanie wyłączony, a
w zestawie wskaźników zapali
się kontrolka.


Maksymalne zaciągnięcie hamulca

W razie konieczności hamulec posto-
jowy można zaciągnąć z maksymalną
siłą.
W tym celu należy pociągnąć i
przytrzymać
dźwignię A
aż do uzyska-
nia komunikatu "Hamulec postojowy
maksymalnie zaciągnięty" i włączenia
sygnału dźwiękowego.

Maksymalne zaciągnięcie hamulca
jest niezbędne:



- w przypadku samochodu holującego
przyczepę kempingową lub inną przy-
czepę, gdy funkcje automatyczne są
włączone, a użytkownik chce ręcznie
zaciągnąć hamulec postojowy,

- gdy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykła-
dy: transport statkiem, ci
ężarówką,
na lawecie).

W przypadku holowania obciążonego
samochodu lub zatrzymania na po-
wierzchni o dużym nachyleniu, maksy-
malnie zaciągnąć hamulec, skręcić koła
w kierunku krawężnika i włączyć bieg.
Po maksymalnym zaciągnięciu hamul-
ca czas jego zwalniania jest dłuższy.

Włączanie automatyczne,
przy
wyłączonym silniku

W stojącym samochodzie hamulec po-
stojowy włącza się automatycznie po
wyłączeniu silnika.

Włączenie hamulca postojowego jest
sygnalizowane:


- przez zapalenie kontrol-
ki hamulca i kontrolki P
na
dźwigni A
,

- przez wyświetlenie komu-
nikatu "Parking brake on"
(Hamulec postojowy włą-
czony).

Przed opuszczeniem samochodu
należy sprawdzić, czy kontrolka
hamulca postojowego w zestawie
wskaźników zapaliła się na stałe.
Nie pozostawiać dziecka bez opie-
ki w samochodzie z włączonym
zapłonem, ponieważ mogłoby ono
wyłączyć hamulec postojowy.

W przypadku holowania obcią-
żonego samochodu lub zatrzy-
mania na powierzchni o dużym
nachyleniu, maksymalnie zaciąg-
nąć hamulec i skręcić koła w kie-
runku krawężnika i włączy
ć bieg.

9
JAZDA
144

Wyłączanie automatyczne

Hamulec postojowy jest wyłączany
automatycznie i stopniowo podczas
ruszania z miejsca
:


)
Manualna skrzynia biegów:
na-
cisnąć do oporu pedał sprzęgła i
włączyć 1. bieg lub bieg wsteczny,
nacisnąć pedał przyspieszenia i
zwolnić pedał sprzęgła.

)
Manualna sterowana 6-biegowa
skrzynia biegów:
wybrać położe-
nie A
, M
lub R
, a następnie nacis-
nąć pedał przyspieszenia.

)
Automatyczna skrzynia biegów
:
wybrać położenie D
, M
lub R
, a na-
stępnie nacisnąć pedał przyspie-
szenia.
Całkowite wyłączenie hamulca postojo-
wego jest sygnalizowane:


- przez zgaszenie kontrol-
ki hamulca i kontrolki P
na
dźwigni A
,

- przez wyświetlenie komu-
nikatu "Parking brake off"
(Hamulec postojowy wyłą-
czony).

Na postoju, przy uruchomionym
silniku, nie należy niepotrzebnie
przyspieszać, ponieważ może to
spowodować wyłączenie hamul-
ca postojowego.

przy pracującym silniku

Na postoju i przy pracującym silniku,
aby unieruchomić samochód należy
koniecznie ręcznie
włączyć hamulec
postojowy, pociągając
dźwignię A
.
Włączenie hamulca postojowego jest
sygnalizowane:


- przez zapalenie kontrol-
ki hamulca i kontrolki P
na
dźwigni A
,

- przez wyświetlenie komu-
nikatu "Parking brake on"
(Hamulec postojowy włą-
czony).

Przed opuszczeniem samocho-
du sprawdzić, czy kontrolka ha-
mulca postojowego w zestawie
wskaźników zapaliła się na stałe.

Wyjątkowe sytuacje


W niektórych warunkach (uruchamia-
nie silnika...) hamulec postojowy może
dostosować siłę zaciśnięcia. Jest to
normalne działanie.
W celu przemieszczenia samochodu o
kilka centymetrów bez uruchamiania sil-
nika, przy włączonym zapłonie nacisnąć
pedał hamulca i wyłączyć hamulec po-
stojowy ciągnąc,
a następnie zwalniając

dźwignię A
. Całkowite zwolnienie hamul-
ca postojowego jest sygnalizowane przez
zgaśnięcie kontrolki dźwigni A
, kontrolki
w zestawie wskaźników oraz komunikatu
"Parking brake off" (Hamulec postojowy
wyłączony).
W przypadku usterki hamulca posto-
jowego w położeniu włączonym
lub
usterki akumulatora zawsze możliwe
jest awaryjne wyłączenie hamulca.
Po otwarciu drzwi kierowcy, jeżeli ha-
mulec postojowy nie jest włączony,
włącza się sygnał d
źwiękowy i wyświet-
la komunikat. Oprócz automatycznej
skrzyni biegów, gdy dźwignia znajduje
się w położeniu P
(Park).

9
JAZDA
145

Hamowanie awaryjne

W razie usterki systemu ESP
sygnalizowanego zapaleniem
się tej kontrolki, stabilność ha-
mowania nie jest zapewniona.
W tym wypadku stabilność samocho-
du musi zapewnić kierowca poprzez
wielokrotne "ciągnięcie-puszczanie"
dźwigni A
.
W razie usterki układu hamulca nożne-
go lub w wyjątkowej sytuacji (na przy-
kład: zasłabnięcie kierowcy, jazda pod
kontrolą innej osoby...), pociągnięcie i
przytrzymanie dźwigni A
umożliwia za-
trzymanie samochodu.
Dynamiczna kontrola stabilności (ESP)
gwarantuje stabilność podczas hamo-
wania awaryjnego.
W razie usterki hamowania awaryj-
nego zostaje wyświetlony komunikat
"Usterka hamulca postojowego".
Z hamowania awaryjnego nale-
ży korzystać jedynie w wyjątko-
wych sytuacjach.
Odblokowanie awaryjne

W przypadku wystąpienia usterki elek-
trycznego hamulca postojowego lub
awarii akumulatora, mechaniczne ste-
rowanie awaryjne umożliwia ręczne od-
blokowanie hamulca postojowego.


)
Unieruchomić samochód (lub za-
blokować go, dopóki pedał hamulca
nie zostanie zwolniony), przy pracu-
jącym silniku włączyć pierwszy bieg
(manualna skrzynia biegów), wybrać
położenie P
(automatyczna skrzynia
biegów), M
, lub R
(manualna stero-
wana 6-biegowa skrzynia biegów).

)
Wyłączyć silnik, ale pozostawić włą-
czony zapłon. Jeżeli unieruchomie-
nie samochodu nie jest możliwe,
nie należy poruszać dźwignią i jak
najszybciej skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.

)
Wyjąć dwa kliny B
samochodu i na-
rzędzie odblokowujące C
znajdują-
ce się pod wykładziną bagażnika.

9
JAZDA
146

)
Unieruchomić samochód umiesz-
czając kliny z przodu lub z tyłu oby-
dwu przednich kół, w kierunku prze-
ciwnym do nachylenia.
Ze względów bezpieczeństwa,
po wykonaniu tej czynności ko-
nieczne jest szybkie skontakto-
wanie się z ASO sieci CITROËN
lub z warsztatem specjalistycz-
nym w celu wymiany zaślepki.

Z powodu odblokowania awaryjne-
go za pomocą narzędzia odbloko-
wującego i niemożności ponownego
włączenia hamulca postojowego za
pomocą sterowania mechaniczne-
go, funkcja unieruchamiania samo-
chodu nie działa.

Nie należy poruszać dźwignią A
i
nie wyłączać/uruchamiać silnika,
gdy narzędzie odblokowujące jest
wsunięte.
Należy uważać, aby w pobliżu
zaślepki nie umieszczać zakurzo-
nych i wilgotnych przedmiotów.

)
Wyjąć skrzynkę znajdującą się pod
dywanikiem bagażnika, aby uzy-
skać dostęp do urządzenia odblo-
kowującego.

)
Przebić zaślepkę D
rurki E
za po-
mocą narzędzia odblokowującego.

)
Umieścić narzędzie odblokowujące
w rurce.

)
Obrócić narzędzie odblokowujące
zgodnie z ruchem wskazówek
zegara. Ze względów bezpieczeń-
stwa konieczne jest
dokończenie
tej czynności aż do oporu. Hamulec
postojowy jest zwolniony.

)
Wyjąć narzędzie odblokowujące i
schować je wraz z klinami w skrzyn-
ce z narzędziami pod dywanikiem
bagażnika.

- Ponowna inicjalizacja działania ha-
mulca postojowego następuje po
wyłączeniu i włączeniu zapłonu.
Jeżeli ponowna inicjalizacja hamul-
ca postojowego nie jest możliwa,
należy skontaktować się z ASO sie-
ci CITROËN lub z warsztatem spe-
cjalistycznym.

- Po przeprowadzeniu tej czynności
czas włączania hamulca może być
dłuższy niż podczas normalnego
działania.

9
JAZDA
147

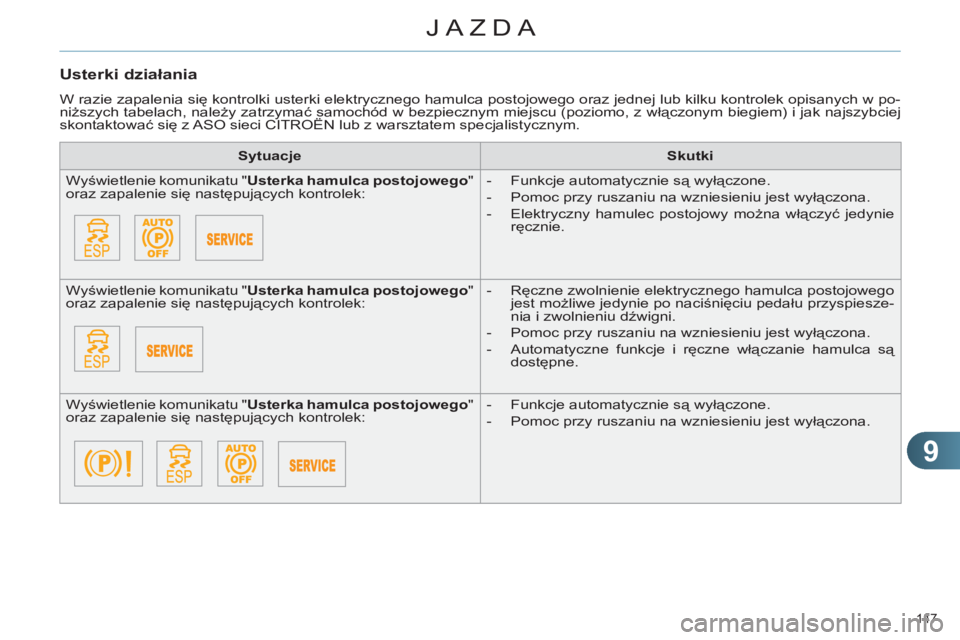

Usterki działania

W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w po-
niższych tabelach, należy zatrzymać samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej
skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.


Sytuacje



Skutki


Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Elektryczny hamulec postojowy można włączyć jedynie
ręcznie.
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:

- Ręczne zwolnienie elektrycznego hamulca postojowego
jest możliwe jedynie po naciśnięciu pedału przyspiesze-
nia i zwolnieniu dźwigni.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Automatyczne funkcje i ręczne włą
czanie hamulca są
dostępne.
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

9
JAZDA
148


Sytuacje



Skutki


Aby zaciągnąć elektryczny hamulec postojowy:


)
zatrzymać samochód i wyłączyć zapłon,

)
pociągnąć dźwignię i przytrzymać przez co najmniej
5 sekund lub do zakończenia zaciągania hamulca,

)
włączyć zapłon i sprawdzić, czy zapaliła się kontrolka
elektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normal-
nego działania.
Aby zwolnić elektryczny hamulec postojowy:


)
włączyć zapłon,

)
pociągnąć dźwignię i przytrzymać ją przez około 3 sekun-
dy, a następnie pu
ścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą
się po włączeniu zapłonu, procedury te nie działają. Zatrzymać
samochód na poziomej powierzchni i sprawdzić system w
ASO sieci CITROËN lub w warsztacie specjalistycznym. i ewentualnie
miga
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:

- Dostępne są jedynie funkcje automatycznego włączania
hamulca po wyłączeniu silnika i automatycznego zwal-
niania hamulca po przyspieszeniu.

- Włączanie/wyłączanie ręczne elektrycznego hamulca po-
stojowego oraz hamowanie awaryjne są niedostępne.
i ewentualnie
miga
Usterka akumulatora:

- Zapalenie się kontrolki akumulatora wymaga natychmia-
stowego zatrzymania samochodu z zachowaniem nie-
zbędnych środków ostrożności. Zatrzymać i unieruchomić
samochód (w razie potrzeby podło
żyć dwa kliny pod koła).

- Włączyć elektryczny hamulec postojowy przed wyłącze-
niem silnika.

9
JAZDA
149
HAMULEC POSTOJOWY
RĘCZNY


Włączanie


)
Maksymalnie pociągnąć dźwignię
hamulca postojowego w celu unie-
ruchomienia pojazdu.

Wyłączanie


)
Lekko pociągnąć dźwignię hamul-
ca postojowego, wcisnąć przycisk,
a następnie maksymalnie opuścić
dźwignię.
Podczas jazdy, zapalenie się
tej kontrolki oraz kontrolki
STOP
, której towarzyszy syg-
nał dźwiękowy i komunikat na
ekranie wielofunkcyjnym sygnalizują
zaciągnięty lub niedostatecznie zwol-
niony hamulec postojowy.
Przy parkowaniu samochodu na
pochyłości należy skręcić koła,
aby zablokować je przy krawęż-
niku, zaciągnąć hamulec posto-
jowy, włączyć bieg i wyłą
czyć
zapłon.

MANUALNA SKRZYNIA
BIEGÓW Z 6 PRZEŁOŻENIAMI
Włączenie biegu wstecznego



)
Podnieść kołnierz pod gałką i po-
pchnąć dźwignię zmiany biegów w
lewo i do przodu.
Bieg wsteczny należy włączać
po zatrzymaniu pojazdu, na wol-
nych obrotach.
Ze względów bezpieczeństwa i
dla ułatwienia rozruchu silnika:


- zawsze włączać luz,

- nacisnąć pedał sprzęgła.

9
JAZDA
150
WSKAŹNIK ZMIANY BIEGU *

System pozwala ograniczyć zużycie
paliwa poprzez zalecenie zmiany biegu
na wyższy w pojazdach wyposażonych
w manualną skrzynię biegów.

*
W zależności od silnika.

Działanie

System działa wyłącznie podczas jazdy
ekonomicznej.
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem
bez konieczności włączania biegów po-
średnich.
Zalecenie włączenia danego biegu nie
musi być uważane jako obowiązkowe.
Ukształtowanie drogi, warunki na dro-
dze oraz bezpieczeństwo są podsta-
wowymi czynnikami wpływającymi na
wybór biegu. Kierowca decyduje o wy-
konaniu wskazówek systemu.
Funkcja ta nie może być wyłączona.
- Delikatnie naciskany jest pedał
przyspieszenia.
Przykład:


- Włączony jest trzeci bieg.

- System może zaproponować włą-
czenie wyższego biegu.
Informacja pojawia się
na wyświetlaczu
zestawu wskaźników w formie strzałki
wraz z zalecanym biegiem.

W przypadku jazdy wymagającej
zwiększenia wydajności silnika
(na przykład mocne naciśnięcie
pedału przyspieszenia w celu
wyprzedzenia…) system nie za-
leci zmiany biegu.
System nie zaleca w żadnym
wypadku:


- włączenia pierwszego biegu,

- włączenia biegu wstecznego,

- zmniejszania biegu.
