39BANCOS-
CADEIRAS PARA CRIANÇAS RECOMENDADAS PELA CITROËN

A CITROËN propõe uma gama completa de cadeiras para crianças referencia-
das que se fi xam com o cinto de segurança de três pontos
:


Airbag passageiro OFF


Grupo 0+: do nascimento aos 13 kg






L1


"RÖMER Baby-Safe Plus"
Instala-se de costas para a estrada.


Grupos 2 e 3: de 15 a 36 kg






L3


"RECARO Start"



L4


"KLIPPAN
Optima"
A partir dos 6 anos
(cerca de 22 kg)
apenas é utilizada
a elevação.




L5


"RÖMER KIDFIX"
Pode ser presa às fi xações ISOFIX do veículo.
A criança é fi xa pelo cinto de segurança.

BANCOS
40-

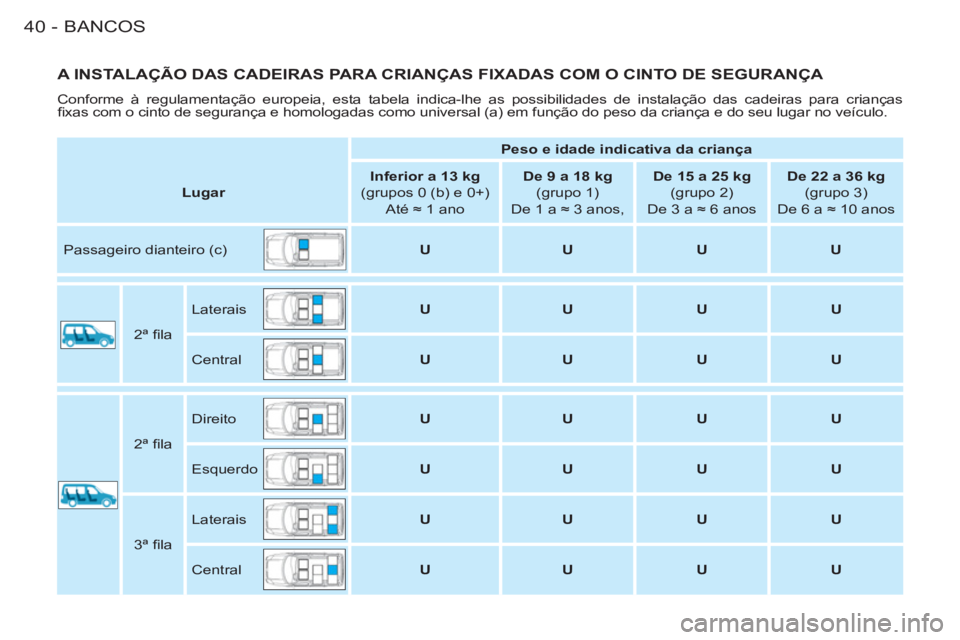

A INSTALAÇÃO DAS CADEIRAS PARA CRIANÇAS FIXADAS COM O CINTO DE SEGURANÇA

Conforme à regulamentação europeia, esta tabela indica-lhe as possibilidades de instalação das cadeiras para crianças
fi xas com o cinto de segurança e homologadas como universal (a) em função do peso da criança e do seu lugar no veículo.



Peso e idade indicativa da criança




Lugar



Inferior a 13 kg


(grupos 0 (b) e 0+)
Até ≈ 1 ano

De 9 a 18 kg


(grupo 1)
De 1 a ≈ 3 anos,

De 15 a 25 kg


(grupo 2)
De 3 a ≈ 6 anos

De 22 a 36 kg


(grupo 3)
De 6 a ≈ 10 anos
Passageiro dianteiro (c)

U



U



U



U






2ª fi la Laterais

U



U



U



U


Central

U



U



U



U






2ª fi la Direito

U



U



U



U


Esquerdo

U



U



U



U


3ª fi la Laterais

U



U



U



U


Central

U



U



U



U

41BANCOS-
FIXAÇÕES "ISOFIX"
Trata-se de dois anéis situados entre
as costas do assento do banco.
Este sistema de fi xação ISOFIX as-
segura-lhe uma montagem fi ável,
sólida e rápida da cadeira para crian-
ças no seu veículo.


As cadeiras para crianças ISOFIX
estão equipadas com dois trincos
que vão facilmente encaixar-se nes-
tes anéis. O seu veículo foi homologado conso-
ante a regulamentação ISOFIX.
Os bancos, representados abaixo, es-
tão equipados * com fi xações ISOFIX
regulamentares. (a) Cadeira para crianças universal:
cadeira para criança podendo
instalar-se em todos os veículos
com o cinto de segurança.
(b) Grupo 0: do nascimento aos
10 kg.
(c) Consultar a legislação em vigor
no seu país, antes de instalar a
criança neste lugar.

U
Lugar adaptado à instalação de
uma cadeira para criança fi xa
com um cinto de segurança e ho-
mologada universal, "de costas
para a estrada" e/ou "de frente
para a estrada".

*
Ludospace 7 lugares: fi xações não
disponíveis.

BANCOS
42-
A CADEIRA PARA CRIANÇAS ISOFIX RECOMENDADA PELA CITROËN E HOMOLOGADA NOSEU VEÍCULO

O KIDDY isofi x


Grupo 0+: do nascimento aos 13 kg
Grupo 1: de 9 a 18 kg
Instala-se de costas para a estrada,
apenas no lugar traseiro lateral. Instala-se de frente para a estrada.
A sua amarração deve estar apoiada nas costas do banco
dianteiro do veículo. O banco dianteiro do veículo deve estar imperativamente
regulado em posição longitudinal intermédia.
Esta cadeira para crianças pode
igualmente ser utilizada nos lugares
não equipados com fi xações ISOFIX. Nesse caso, é obrigatoriamente en-
caixada no banco do veículo pelo
cinto de segurança de três pontos.
Seguir as indicações de monta-
gem da cadeira para crianças ins-
critas
no manual
sobre o modo de
instalação fornecida pelo fabri-
cante da mesma.

43BANCOS-
CONSELHOS PA RA AS CADEIRAS DE
CRIANÇAS
Uma instalação incorrecta de
uma cadeira para crianças compromete a
protecção desta em caso de colisão.
Pense em colocar os cintos de segurança
ou os cintos das cadeiras para crianças
limitando ao máximo as folgas
em rela-
ção ao corpo da criança, mesmo para tra-
jectos curtos.
Para uma instalação correcta de uma ca-
deira para crianças "de frente para a estra-
da", verifi car que o seu encosto está bem
apoiado ao encosto do banco do veículo e
que o encosto de cabeça não incomoda.
Se tiver que retirar o encosto de cabeça,
assegurar-se de que fi ca bem arrumado
ou fi xo para evitar que o mesmo se trans-
forme em projéctil no caso de uma trava-
gem brusca.
As crianças com menos de 10 anos
não devem ser transportadas "de
frente para a estrada" no lugar do
passageiro dianteiro, excepto quan-
do os lugares traseiros já estiverem
ocupados por outras crianças ou se
os bancos traseiros estiverem inuti-
lizáveis ou não existirem.
Neutralizar o airbag passageiro as-
sim que uma cadeira para crian-
ças "de costas para a estrada" for
instalada no lugar dianteiro. Caso
contrário, a criança arrisca-se a ser
gravemente ferida ou mesmo morta
aquando do disparo do airbag. Por razões de segurança nunca deixe:


- uma ou várias crianças sozinhas
e sem vigilância no interior de um
veículo,

- uma criança ou um animal num
veículo exposto ao sol com as
janelas fechadas,

- as chaves ao alcance das crian-
ças no interior do veículo.

Instalação de uma sobre-elevação
A parte torácica da cintura deve estar
posicionada sobre o ombro da crian-
ça sem lhe tocar o pescoço.
Verifi car que a parte abdominal do
cinto de segurança passa bem sobre
as coxas da criança.
A CITROËN recomenda-lhe que uti-
lize a sobre-elevação com encosto,
equipado com uma guia para o cinto
ao nível do ombro. Para impedir a abertura aci-
dental das portas, utilizar
o dispositivo "Segurança
das crianças".
Assegurar-se de que só
abre um terço da superfície dos vi-
dros traseiros.
Para proteger as crianças mais jo-
vens dos raios solares, utilizar corti-
nas laterais nos vidros traseiros.

BANCOS
44-
OS CINTOS DE SEGURANÇA



Colocar os cintos de segurança
Puxar o cinto e inserir o fecho na
caixa de trancamento.
Ve r ifi car o bloqueio efectuando um
teste de tracção no cinto.

Desencaixar os cintos de
segurança
Premir o botão da caixa de tranca-
mento.

Cintos de segurança dianteiros
com pré-tensão pirotécnica
A segurança durante as colisões fron-
tais foi melhorada graças à adopção
de cintos com pré-tensão pirotécnica
nos lugares dianteiros.
Consoante a importância da colisão,
o sistema de pré-tensão pirotécnica
acciona instantaneamente os cintos
e comprime para trás o corpo dos
ocupantes.
Os cintos com pré-tensão pirotécni-
ca fi cam activados quando a ignição
está ligada.
Ajuste do cinto em altura
Para baixar ou subir: fazer deslizar o
comando para baixo ou para cima.
Cintos de segurança
traseiros (5 lugares)
Os lugares traseiros estão equipa-
dos com três cintos de três pontos
de fi xação e de enroladores (banco
em duas partes, 1/3 - 2/3).

Cintos de segurança
traseiros (7 lugares)

Na 2ª fi la
Os lugares traseiros estão equipa-
dos com dois cintos de três pontos
de fi xação e de enroladores.

Na 3ª fi la
Os lugares traseiros estão equipa-
dos com três cintos de três pontos
de fi xação e de enroladores.

45BANCOS-





O condutor deve garantir
que os passageiros utilizam
correctamente os cintos de
segurança e que estão bem
colocados antes de iniciar a
condução.
Seja qual for o seu lugar no veículo,
coloque sempre o seu cinto de segu-
rança, mesmo para curtos trajectos.
Não inverter os cintos, pois nesse
caso estes não assegurariam correc-
tamente a sua função.
Se os bancos estiverem equipados
com apoios de braços * , a parte ven-
tral do cinto deve passar sempre sob
aqueles.
Os cintos de segurança estão equi-
pados com um enrolador permitindo
o ajuste automático do comprimento
do cinto à sua morfologia. O arrumar
do cinto de segurança efectua-se au-
tomaticamente sempre que este não
estiver a ser utilizado.
Antes e depois da sua utilização, as-
segurar-se de que o cinto está cor-
rectamente enrolado.
A parte inferior do cinto deve estar
posicionada o mais abaixo possível
sobre a bacia.
A parte alta deve estar posicionada
na parte côncava do ombro.
Os enroladores estão equipados
com um dispositivo de bloqueio au-
tomático aquando de uma colisão,
travagem de emergência ou capota-
mento do veículo. Pode desbloquear
o dispositivo puxando rapidamente o
cinto e soltando-o. Para ser efi ciente, um cinto de segu-
rança:


- deve ser mantido esticado o mais
perto do corpo possível,

- deve ser usado por um só adulto,

- não deve apresentar traços de
cortes ou de desgaste,

- deve ser puxado na sua frente
por um movimento regular, veri-
fi cando que não se enrola,

- não deve ser transformado ou
modifi cado para não alterar o seu
desempenho.
Dadas as regras de segurança em
vigor, qualquer intervenção ou con-
trolo deve ser efectuado pela Rede
CITROËN que lhe assegurará a ga-
rantia e a boa execução.
Mande verifi car periodicamente os
seus cintos de segurança junto da
Rede CITROËN, especialmente, se
estes apresentarem sinais de dete-
rioração.
Limpar o cinto com água e sabão ou
um produto de limpeza para têxteis,
vendido na Rede CITROËN.

*
Consoante o modelo.
Recomendações para as
crianças:


- utilizar um banco para crianças
adaptado, se o passageiro tiver
menos de 12 anos ou medir me-
nos de um metro e cinquenta,

- não utilizar o cinto * quando instalar
o banco para crianças,

- não utilizar nunca o mesmo cinto
de segurança para várias pessoas,

- não transporte nunca uma crian-
ça sobre os seus joelhos.

Em função da natureza e da im-
portância das colisões
, o dispositi-
vo pirotécnico pode iniciar-se antes e
independentemente do disparo dos
airbags. O accionamento do ou dos
airbags é acompanhado por uma li-
geira libertação de fumo inofensivo
e de um ruído, devidos à activação
do cartucho pirotécnico integrado no
sistema.
De qualquer forma, a luz avisadora
dos airbags acende.
Após uma colisão, mande verifi car e
eventualmente substituir o sistema
de cintos de segurança pela Rede
CITROËN.

Depois de ter rebatido ou
mudado um banco ou o
banco traseiro de lugar,
assegurar-se de que o cin-
to está na posição correcta
e devidamente enrolado.

ACESSO e ARRANQUE46 -
CHAVES

As chaves permitem accionar inde-
pendentemente as fechaduras das
portas, da tampa do combustível, do
comando de neutralização do airbag
passageiro e ligar a ignição.







Localização do veículo
Para localizar o seu veículo, previa-
mente trancado, num parque de es-
tacionamento:


)
premir o botão A
, as luzes do
tecto acendem e os indicadores
de mudança de direcção piscam
durante alguns segundos.




Substituição da pilha do
telecomando
Pilha CR 2016/3 volts.
A informação "pilha gasta" é dada por
um sinal sonoro acompanhado pela
mensagem "Pilha telecomando
gasta" no ecrã.
Para substituir a pilha, com uma mo-
eda soltar a tampa ao nível do anel.
Se depois da substituição da pilha o
telecomando não funcionar, proceder
a uma reinicialização.


Reinicialização do
telecomando


) Desligar a ignição.

) Ligar novamente a ignição.

) Carregar imediatamente no bo-
tão A durante alguns segundos.

) Desligar a ignição e retirar a
chave com telecomando do anti-
roubo. O telecomando fi ca nova-
mente operacional.



Telecomando


Trancamento centralizado
As chaves permitem, a partir das
portas dianteiras, o trancamento e
o destrancamento das portas e da
tampa da mala.
Se uma das portas ou a tampa da
mala estiverem abertas, o fecho cen-
tralizado não se efectua.

O telecomando assegura as mesmas
funções à distância.


Trancamento
Uma pressão no botão A permite o
trancamento do veículo.
É assinalado pelo acendimento fi xo
das luzes de mudança de direcção
durante cerca de dois segundos.



Destrancamento
Uma nova pressão do botão B per-
mite o destrancar do veículo.
Ele é assinalado pelo piscar rápido
das luzes de mudança de direcção.

Observação: se o veículo estiver
trancado e se o destrancamento for
accionado por inadvertência sem
abertura das portas nos trinta segun-
dos seguintes, o veículo trancar-se-á
automaticamente.
