2011.5 PEUGEOT 3008 Návod na použitie (in Slovakian)

191
PRAKTICKÉ INFORMÁCIE

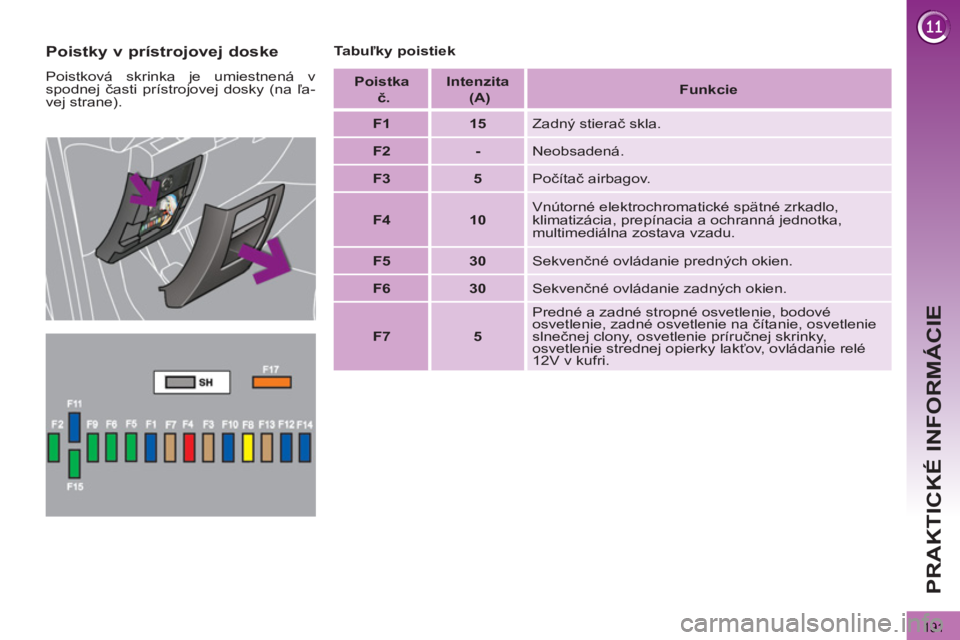

Poistky v prístrojovej doske

Poistková skrinka je umiestnená v
spodnej časti prístrojovej dosky (na ľa-
vej strane).
Tabuľky poistiek

Poistka
č.

Intenzita
(A)


Funkcie




F1



15

Zadný stierač skla.


F2



-

Neobsadená.


F3



5

Počítač airbagov.


F4



10

Vnútorné elektrochromatické spätné zrkadlo,
klimatizácia, prepínacia a ochranná jednotka,
multimediálna zostava vzadu.


F5



30

Sekvenčné ovládanie predných okien.


F6



30

Sekvenčné ovládanie zadných okien.


F7



5

Predné a zadné stropné osvetlenie, bodové
osvetlenie, zadné osvetlenie na čítanie, osvetlenie
slnečnej clony, osvetlenie príručnej skrinky,
osvetlenie strednej opierky lakťov, ovládanie relé
12V v kufri.

192
PRAKTICKÉ INFORMÁCIE

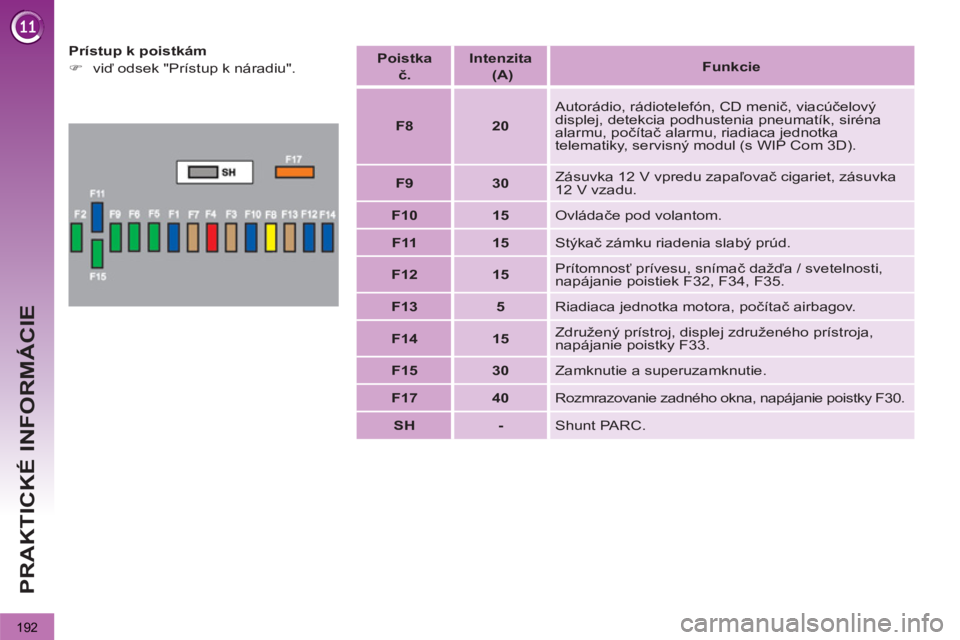

Prístup k poistkám


)
viď odsek "Prístup k náradiu".

Poistka
č.
Intenzita
(A)


Funkcie




F8



20

Autorádio, rádiotelefón, CD menič, viacúčelový
displej, detekcia podhustenia pneumatík, siréna
alarmu, počítač alarmu, riadiaca jednotka
telematiky, servisný modul (s WIP Com 3D).


F9



30

Zásuvka 12 V vpredu zapaľovač cigariet, zásuvka
12 V vzadu.


F10



15

Ovládače pod volantom.


F11



15

Stýkač zámku riadenia slabý prúd.


F12



15

Prítomnosť prívesu, snímač dažďa / svetelnosti,
napájanie poistiek F32, F34, F35.


F13



5

Riadiaca jednotka motora, počítač airbagov.


F14



15

Združený prístroj, displej združeného prístroja,
napájanie poistky F33.


F15



30

Zamknutie a superuzamknutie.


F17



40

Rozmrazovanie zadného okna, napájanie poistky F30.


SH



-

Shunt PARC.

193
PRAKTICKÉ INFORMÁCIE

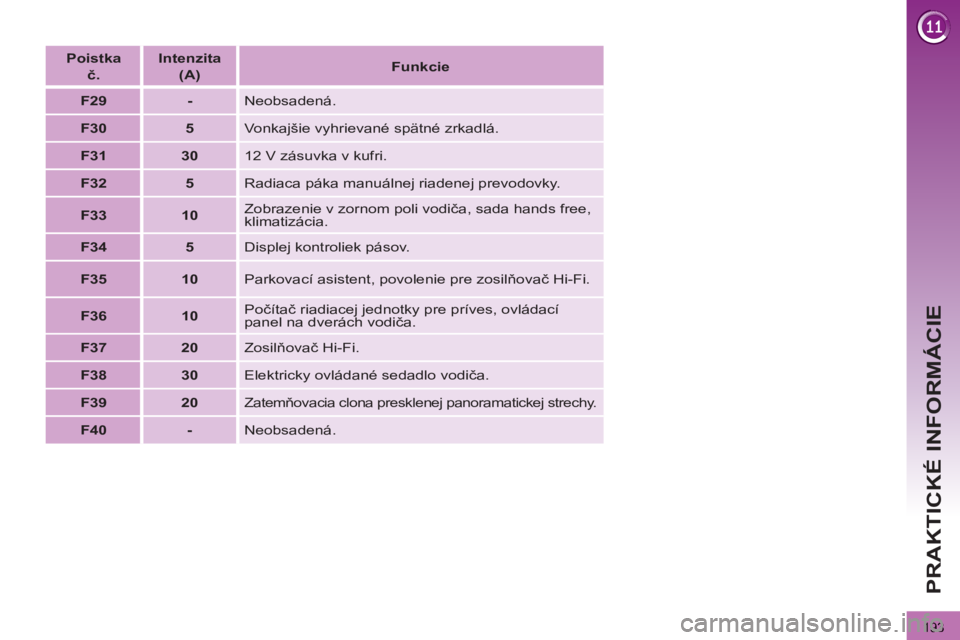

Poistka
č.



Intenzita
(A)



Funkcie




F29



-

Neobsadená.


F30



5

Vonkajšie vyhrievané spätné zrkadlá.


F31



30

12 V zásuvka v kufri.


F32



5

Radiaca páka manuálnej riadenej prevodovky.


F33



10

Zobrazenie v zornom poli vodiča, sada hands free,
klimatizácia.


F34



5

Displej kontroliek pásov.


F35



10

Parkovací asistent, povolenie pre zosilňovač Hi-Fi.


F36



10

Počítač riadiacej jednotky pre príves, ovládací
panel na dverách vodiča.


F37



20

Zosilňovač Hi-Fi.


F38



30

Elektricky ovládané sedadlo vodiča.


F39



20


Zatemňovacia clona presklenej panoramatickej strechy.



F40



-

Neobsadená.

194
PRAKTICKÉ INFORMÁCIE

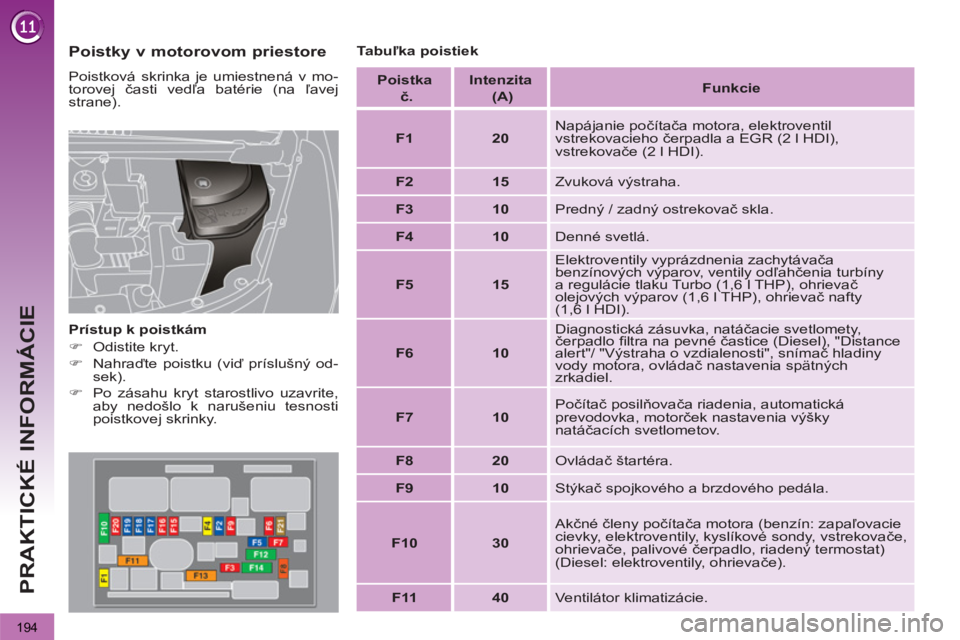

Poistky v motorovom priestore

Poistková skrinka je umiestnená v mo-
torovej časti vedľa batérie (na ľavej
strane).

Prístup k poistkám


)
Odistite kryt.

)
Nahraďte poistku (viď príslušný od-
sek).

)
Po zásahu kryt starostlivo uzavrite,
aby nedošlo k narušeniu tesnosti
poistkovej skrinky.

Tabuľka poistiek

Poistka
č.

Intenzita
(A)


Funkcie




F1



20

Napájanie počítača motora, elektroventil
vstrekovacieho čerpadla a EGR (2 l HDI),
vstrekovače (2 l HDI).


F2



15

Zvuková výstraha.


F3



10

Predný / zadný ostrekovač skla.


F4



10

Denné svetlá.


F5



15

Elektroventily vyprázdnenia zachytávača
benzínových výparov, ventily odľahčenia turbíny
a regulácie tlaku Turbo (1,6 l THP), ohrievač
olejových výparov (1,6 l THP), ohrievač nafty
(1,6 l HDI).


F6



10

Diagnostická zásuvka, natáčacie svetlomety,
čerpadlo fi ltra na pevné častice (Diesel), "Distance
alert"/ "Výstraha o vzdialenosti", snímač hladiny
vody motora, ovládač nastavenia spätných
zrkadiel.


F7



10

Počítač posilňovača riadenia, automatická
prevodovka, motorček nastavenia výšky
natáčacích svetlometov.


F8



20

Ovládač štartéra.


F9



10

Stýkač spojkového a brzdového pedála.


F10



30

Akčné členy počítača motora (benzín: zapaľovacie
cievky, elektroventily, kyslíkové sondy, vstrekovače,
ohrievače, palivové čerpadlo, riadený termostat)
(Diesel: elektroventily, ohrievače).


F11



40

Ventilátor klimatizácie.

195
PRAKTICKÉ INFORMÁCIE

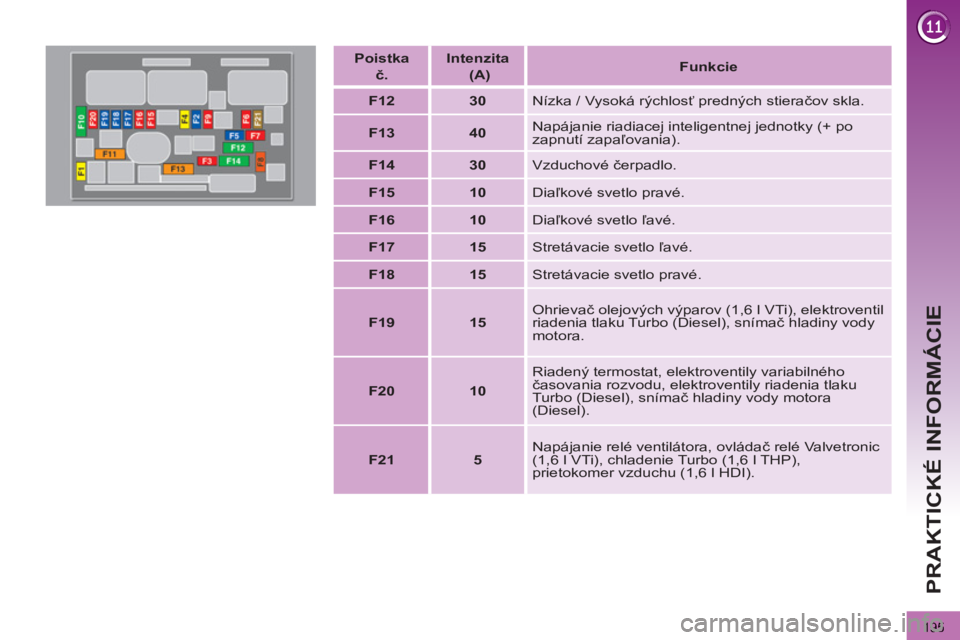

Poistka
č.
Intenzita
(A)


Funkcie




F12



30

Nízka / Vysoká rýchlosť predných stieračov skla.


F13



40

Napájanie riadiacej inteligentnej jednotky (+ po
zapnutí zapaľovania).


F14



30

Vzduchové čerpadlo.


F15



10

Diaľkové svetlo pravé.


F16



10

Diaľkové svetlo ľavé.


F17



15

Stretávacie svetlo ľavé.


F18



15

Stretávacie svetlo pravé.


F19



15

Ohrievač olejových výparov (1,6 l VTi), elektroventil
riadenia tlaku Turbo (Diesel), snímač hladiny vody
motora.


F20



10

Riadený termostat, elektroventily variabilného
časovania rozvodu, elektroventily riadenia tlaku
Turbo (Diesel), snímač hladiny vody motora
(Diesel).


F21



5

Napájanie relé ventilátora, ovládač relé Valvetronic
(1,6 l VTi), chladenie Turbo (1,6 l THP),
prietokomer vzduchu (1,6 l HDI).

196
PRAKTICKÉ INFORMÁCIE

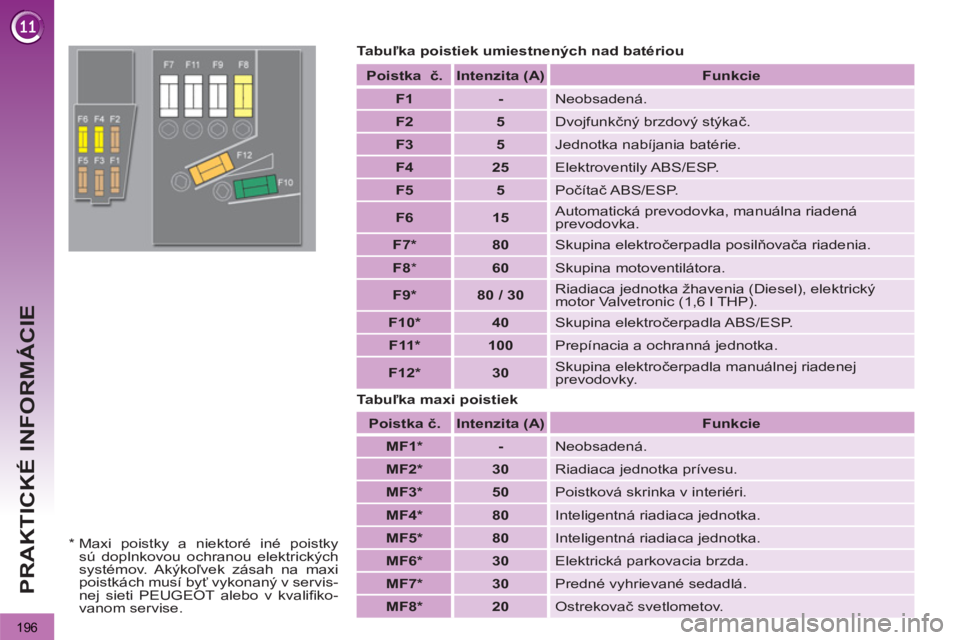

Tabuľka poistiek umiestnených nad batériou

Tabuľka maxi poistiek
Poistka
č.



Intenzita
(A)



Funkcie



F1



-

Neobsadená.


F2



5

Dvojfunkčný brzdový stýkač.


F3



5

Jednotka nabíjania batérie.


F4



25

Elektroventily ABS/ESP.


F5



5

Počítač ABS/ESP.


F6



15

Automatická prevodovka, manuálna riadená
prevodovka.


F7 *



80

Skupina elektročerpadla posilňovača riadenia.


F8

*


60

Skupina motoventilátora.


F9 *



80 /
30

Riadiaca jednotka žhavenia (Diesel), elektrický
motor Valvetronic (1,6 l THP).


F10 *




40

Skupina elektročerpadla ABS/ESP.


F11 *



100

Prepínacia a ochranná jednotka.


F12 *



30

Skupina elektročerpadla manuálnej riadenej
prevodovky.

Poistka
č.

Intenzita (A)



Funkcie




MF1 *


-
Neobsadená.


MF2 *



30

Riadiaca jednotka prívesu.


MF3 *



50

Poistková skrinka v interiéri.


MF4 *



80

Inteligentná riadiaca jednotka.


MF5 *



80

Inteligentná riadiaca jednotka.


MF6 *



30

Elektrická parkovacia brzda.


MF7 *



30

Predné vyhrievané sedadlá.


MF8 *



20

Ostrekovač svetlometov.
*
Maxi poistky a niektoré iné poistky
sú doplnkovou ochranou elektrických
systémov. Akýkoľvek zásah na maxi
poistkách musí by
ť vykonaný v servis-
nej sieti PEUGEOT alebo v kvalifi ko-
vanom servise.

PRAKTICKÉ INFORMÁCIE

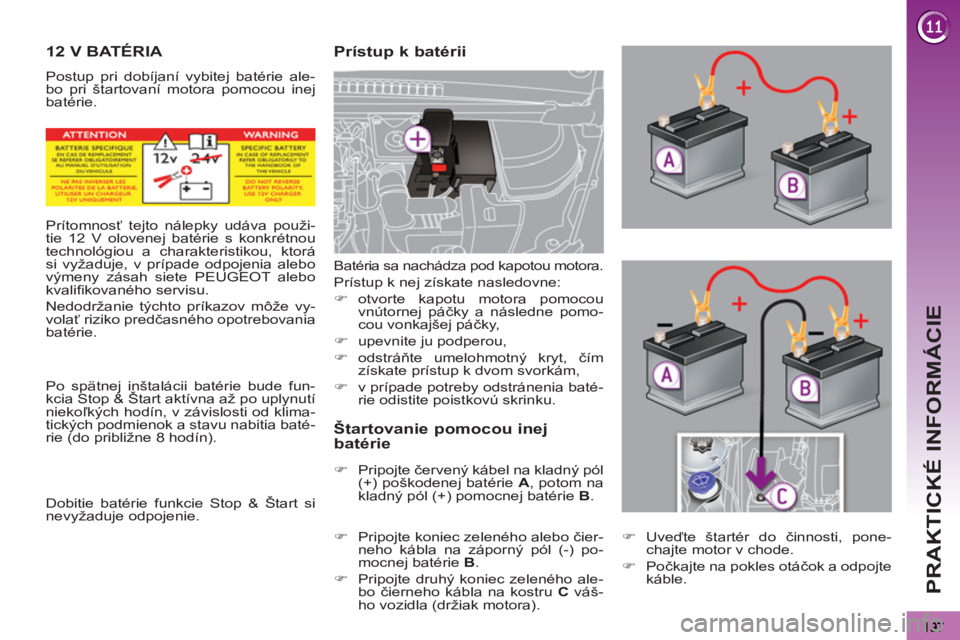

12 V BATÉRIA
Postup pri dobíjaní vybitej batérie ale-
bo pri štartovaní motora pomocou inej
batérie.

Prístup k batérii

Štartovanie pomocou inej
batérie


)
Pripojte červený kábel na kladný pól
(+) poškodenej batérie A
, potom na
kladný pól (+) pomocnej batérie B
.

)
Pripojte koniec zeleného alebo čier-
neho kábla na záporný pól (-) po-
mocnej batérie B
.

)
Pripojte druhý koniec zeleného ale-
bo čierneho kábla na kostru C
váš-
ho vozidla (držiak motora). Batéria sa nachádza pod kapotou motora.
Prístup k nej získate nasledovne:


)
otvorte kapotu motora pomocou
vnútornej páčky a následne pomo-
cou vonkajšej páčky,

)
upevnite ju podperou,

)
odstráňte umelohmotný kryt, čím
získate prístup k dvom svorkám,

)
v prípade potreby odstránenia baté-
rie odistite poistkovú skrinku.






Prítomnosť tejto nálepky udáva použi-
tie 12 V olovenej batérie s konkrétnou
technológiou a charakteristikou, ktorá
si vyžaduje, v prípade odpojenia alebo
výmeny zásah siete PEUGEOT alebo
kvalifi kovaného servisu.
Nedodržanie týchto príkazov môže vy-
volať riziko predčasného opotrebovania
batérie.

Po spätnej inštalácii batérie bude fun-
kcia Stop & Štart aktívna až po uplynutí
niekoľkých hodín, v závislosti od klima-
tických podmienok a stavu nabitia baté-
rie (do približne 8 hodín).

Dobitie batérie funkcie Stop & Štart si
nevyžaduje odpojenie.

)
Uveďte štartér do činnosti, pone-
chajte motor v chode.

)
Počkajte na pokles otáčok a odpojte
káble.

198
PRAKTICKÉ INFORMÁCIE


Odpojenie káblov


)
Nadvihnite zaisťovaciu páčku na
maximum.


Spätné pripojenie káblov


)
Založte otvorenú objímku 1
kábla na
kladnú svorku (+) batérie.

)
Kolmo zatlačte na objímku 1
, čím
dosiahnete jej správne dosadnutie k
batérii.

)
Zaistite objímku odstránením kolíč-
ka a následným sklopením páčky 2
.
Neodpájajte svorky pri motore
v chode.
Nenabíjajte batérie, ak ste ne-
odpojili svorky.
Ak je vaše vozidlo vybavené riade-
nou 6 stupňovou manuálnou pre-
vodovkou alebo automatickou pre-
vodovkou, pri štartovaní motora ho
netlačte.

Batérie obsahujú škodlivé
zložky ako je kyselina sírová a
olovo. Musia byť preto odstrá-
nené podľa platných predpisov a v
žiadnom prípade sa nesmú vyhadzo-
vať do domového odpadu.
Opotrebované baterky a batérie
odovzdajte na príslušnom zbernom
mieste.

Dobíjanie batérie pomocou
nabíjačky batérie



)
Odpojte batériu vozidla.

)
Dodržiavajte pokyny výrobcu nabí-
jačky.

)
Opäť pripojte batériu, začnite na zá-
pornom póle (-).

)
Skontrolujte čistotu pólov a svoriek.
V prípade, ak sú zasulfátované (po-
kryté bielou alebo nazelenalou vr-
stvou), odmontujte ich a vyčistite.

Pri odstavení vozidla na viac
ako jeden mesiac sa doporu-
čuje batériu odpojiť.
Pred odpojením
Skôr ako pristúpite k odpojeniu batérie,
musíte počkať 2 minúty po vypnutí za-
paľovania.
Skôr ako odpojíte batériu, zatvorte okná
a dvere vozidla.

Po opätovnom pripojení

Po každom opätovnom pripojení batérie
zapnite zapaľovanie a počkajte 1 minútu,
následne vozidlo naštartujte. Tým sa umož-
ní inicializácia elektronických systémov vo-
zidla. Avšak ak aj po tomto úkone pretrvá-
vajú poruchy, obráťte sa na sieť PEUGEOT
alebo kvalifi kovaný servis.

Obráťte sa na príslušnú kapitolu a vyko-
najte reinicializáciu:


- kľúča a diaľkového ovládania,

- zatemňovacej clony presklenej pa-
noramatickej strechy,

- navigačného systému GPS.

Netlačte na páčku nasilu, pretože ak je
objímka nesprávne založená, zaistenie
nie je možné; postup zopakujte.
