2011.5 PEUGEOT 3008 Návod na použitie (in Slovakian)

183
PRAKTICKÉ INFORMÁCIE

Odstavenie vozidla
Vozidlo odstavte na takom
mieste, aby neprekážalo v pre-
mávke: povrch musí byť vodorovný,
pevný a nešmykľavý.
Zatiahnite parkovaciu brzdu, s výnim-
kou prípadu, ak je naprogramovaná
v automatickom režime, vypnite za-
paľovanie a zaraďte prvý prevodový
stupeň
* , aby ste zablokovali kolesá.
Skontrolujte rozsvietenie kontrolky
brzdenia a kontrolky P
na ovládači
parkovacej brzdy.
Ak je to potrebné, umiestnite klin pod
koleso nachádzajúce sa diagonálne
oproti kolesu, ktoré si želáte vyme-
niť.
Je nevyhnutné, aby ste sa presved-
čili, či cestujúci opustili vozidlo a zdr-
žiavajú sa na bezpečnom mieste.
Nikdy si nelíhajte pod vozidlo nadvi-
hnuté pomocou zdviháku; použite
stojan.

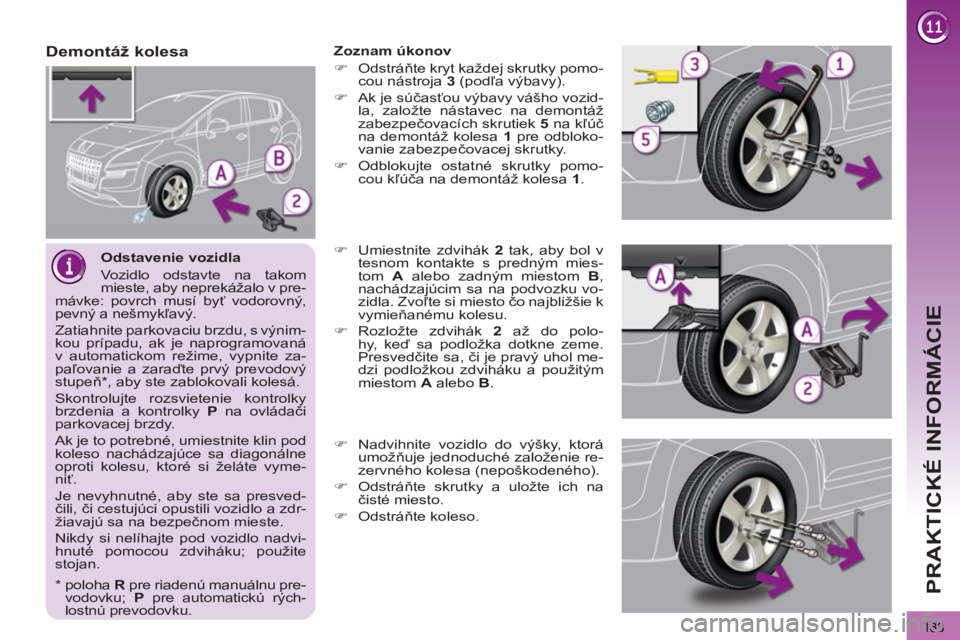

Demontáž kolesa

Zoznam úkonov


)
Odstráňte kryt každej skrutky pomo-
cou nástroja 3
(podľa výbavy).

)
Ak je súčasťou výbavy vášho vozid-
la, založte nástavec na demontáž
zabezpečovacích skrutiek 5
na kľúč
na demontáž kolesa 1
pre odbloko-
vanie zabezpečovacej skrutky.

)
Odblokujte ostatné skrutky pomo-
cou kľúča na demontáž kolesa 1
.

)
Umiestnite zdvihák 2
tak, aby bol v
tesnom kontakte s predným mies-
tom A
alebo zadným miestom B
,
nachádzajúcim sa na podvozku vo-
zidla. Zvoľte si miesto čo najbližšie k
vymieňanému kolesu.

)
Rozložte zdvihák 2
až do polo-
hy, keď sa podložka dotkne zeme.
Presvedčite sa, či je pravý uhol me-
dzi podložkou zdviháku a použitým
miestom A
alebo B
.

)
Nadvihnite vozidlo do výšky, ktorá
umožňuje jednoduché založenie re-
zervného kolesa (nepoškodeného).

)
Odstráňte skrutky a uložte ich na
čisté miesto.

)
Odstráňte koleso.



*
poloha R
pre riadenú manuálnu pre-
vodovku; P
pre automatickú rých-
lostnú prevodovku.

184
PRAKTICKÉ INFORMÁCIE

Upevnenie rezervného
kolesa typu "krátke
použitie"
Ak je vaše vozidlo vybavené kolesami s hli-
níkovými diskami, je normálne, že pri doťa-
hovaní skrutiek počas spätnej montáže ne-
prichádzajú podložky do tesného kontaktu
s rezervným kolesom typu "krátke použitie".
Upevnenie kolesa sa vykonáva zatlačením
kónického drieku každej skrutky.

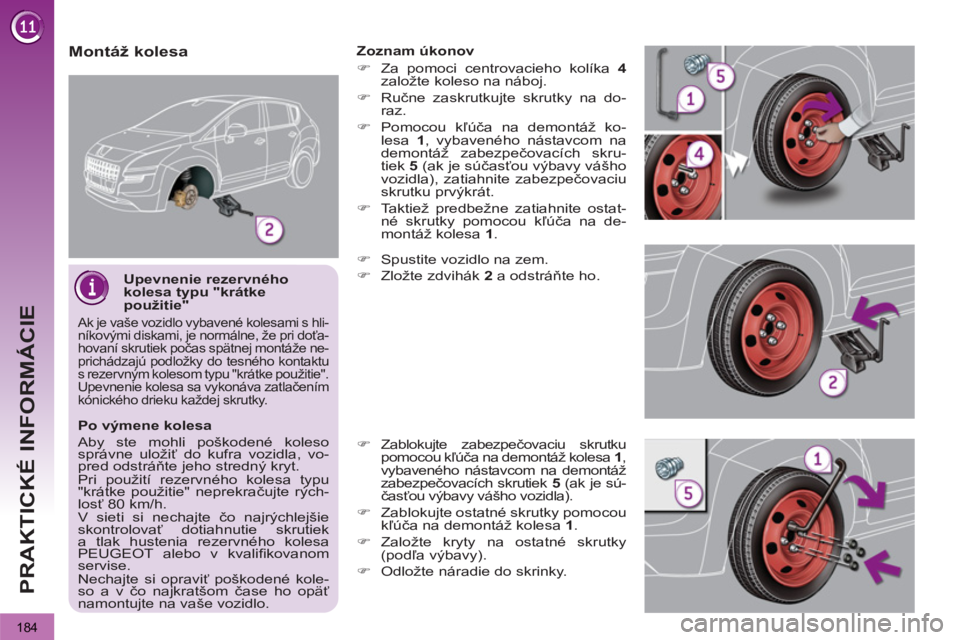

Montáž kolesa

Zoznam úkonov


)
Za pomoci centrovacieho kolíka 4

založte koleso na náboj.

)
Ručne zaskrutkujte skrutky na do-
raz.

)
Pomocou kľúča na demontáž ko-
lesa 1
, vybaveného nástavcom na
demontáž zabezpečovacích skru-
tiek 5
(ak je súčasťou výbavy vášho
vozidla), zatiahnite zabezpečovaciu
skrutku prvýkrát.

)
Taktiež predbežne zatiahnite ostat-
né skrutky pomocou kľúča na de-
montáž kolesa 1
.

)
Spustite vozidlo na zem.

)
Zložte zdvihák 2
a odstráňte ho.


)
Zablokujte zabezpečovaciu skrutku
pomocou kľúča na demontáž kolesa 1
,
vybaveného nástavcom na demontáž
zabezpečovacích skrutiek 5
(ak je sú-
časťou výbavy vášho vozidla).


)
Zablokujte ostatné skrutky pomocou
kľúča na demontáž kolesa 1
.

)
Založte kryty na ostatné skrutky
(podľa výbavy).

)
Odložte náradie do skrinky.


Po výmene kolesa
Aby ste mohli poškodené koleso
správne uložiť do kufra vozidla, vo-
pred odstráňte jeho stredný kryt.
Pri použití rezervného kolesa typu
"krátke použitie" neprekračujte rých-
losť 80 km/h.
V sieti si nechajte čo najrýchlejšie
skontrolovať dotiahnutie skrutiek
a tlak hustenia rezervného kolesa
PEUGEOT alebo v kvalifi kovanom
servise.
Nechajte si opraviť poškodené kole-
so a v čo najkratšom čase ho opäť
namontujte na vaše vozidlo.

185
PRAKTICKÉ INFORMÁCIE

Riziko poranenia
elektrickým prúdom
Výmenu xenónovej žiarovky
(D1S-35W) je potrebné vykonať v
sieti PEUGEOT alebo v kvalifi kova-
nom servise.

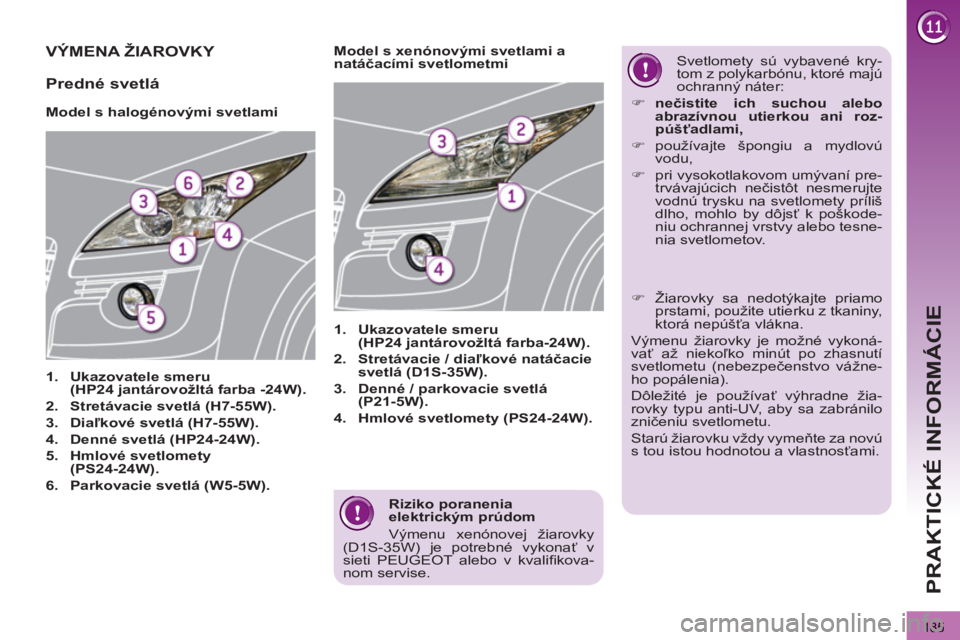

VÝMENA ŽIAROVKY








Model s halogénovými svetlami


1.
Ukazovatele smeru
(HP24 jantárovožltá farba -24W).


2.
Stretávacie svetlá (H7-55W).


3.
Diaľkové svetlá (H7-55W).


4.
Denné svetlá (HP24-24W).


5.
Hmlové svetlomety
(PS24-24W).


6.
Parkovacie svetlá (W5-5W).





1.
Ukazovatele smeru
(HP24 jantárovožltá farba-24W).


2.
Stretávacie / diaľkové natáčacie
svetlá (D1S-35W).


3.
Denné / parkovacie svetlá
(P21-5W).


4.
Hmlové svetlomety (PS24-24W).






























Model s xenónovými svetlami a
natáčacími svetlometmi Svetlomety sú vybavené kry-
tom z polykarbónu, ktoré majú
ochranný náter:


)
nečistite ich suchou alebo
abrazívnou utierkou ani roz-
púšťadlami,


)
používajte špongiu a mydlovú
vodu,

)
pri vysokotlakovom umývaní pre-
trvávajúcich nečistôt nesmerujte
vodnú trysku na svetlomety príliš
dlho, mohlo by dôjsť k poškode-
niu ochrannej vrstvy alebo tesne-
nia svetlometov.


Predné svetlá




)
Žiarovky sa nedotýkajte priamo
prstami, použite utierku z tkaniny,
ktorá nepúšťa vlákna.
Výmenu žiarovky je možné vykoná-
vať až niekoľko minút po zhasnutí
svetlometu (nebezpečenstvo vážne-
ho popálenia).
Dôležité je používať výhradne žia-
rovky typu anti-UV, aby sa zabránilo
zničeniu svetlometu.
Starú žiarovku vždy vymeňte za novú
s tou istou hodnotou a vlastnosťami.

186
PRAKTICKÉ INFORMÁCIE

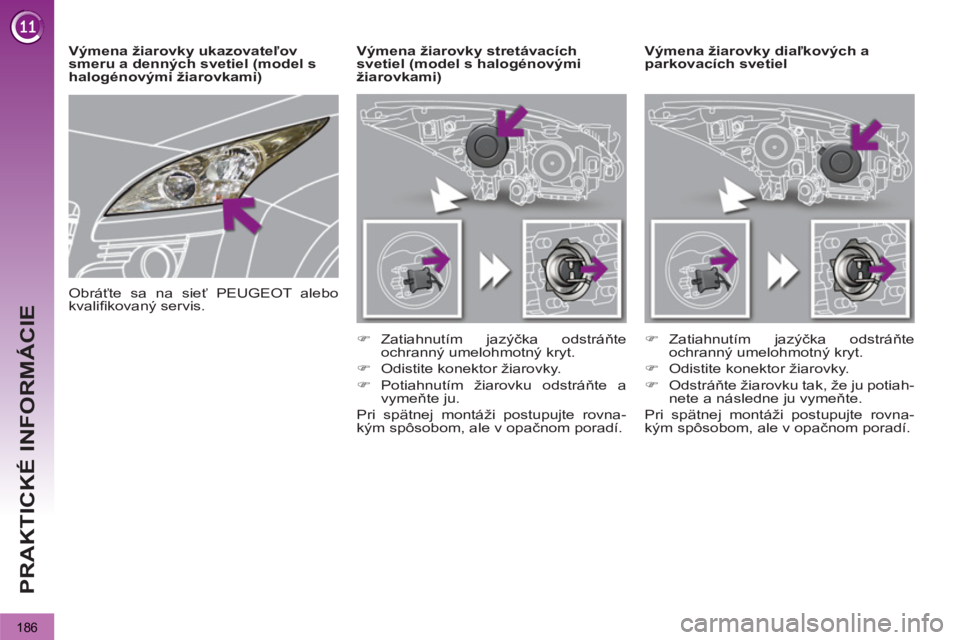

Výmena žiarovky diaľkových a
parkovacích svetiel






Výmena žiarovky stretávacích
svetiel (model s halogénovými
žiarovkami)


)
Zatiahnutím jazýčka odstráňte
ochranný umelohmotný kryt.

)
Odistite konektor žiarovky.

)
Potiahnutím žiarovku odstráňte a
vymeňte ju.
Pri spätnej montáži postupujte rovna-
kým spôsobom, ale v opačnom poradí.


)
Zatiahnutím jazýčka odstráňte
ochranný umelohmotný kryt.

)
Odistite konektor žiarovky.

)
Odstráňte žiarovku tak, že ju potiah-
nete a následne ju vymeňte.
Pri spätnej montáži postupujte rovna-
kým spôsobom, ale v opačnom poradí.


Výmena žiarovky ukazovateľov
smeru a denných svetiel (model s
halogénovými žiarovkami)
Obráťte sa na sieť PEUGEOT alebo
kvalifi kovaný servis.

187
PRAKTICKÉ INFORMÁCIE

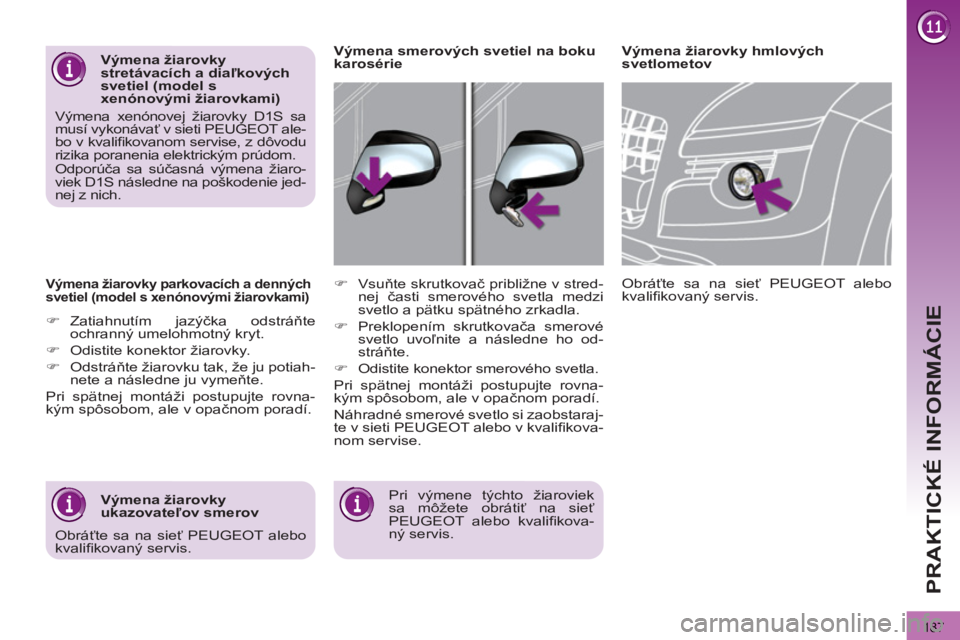

Výmena žiarovky parkovacích a denných
svetiel (model s xenónovými žiarovkami)


)
Zatiahnutím jazýčka odstráňte
ochranný umelohmotný kryt.

)
Odistite konektor žiarovky.

)
Odstráňte žiarovku tak, že ju potiah-
nete a následne ju vymeňte.
Pri spätnej montáži postupujte rovna-
kým spôsobom, ale v opačnom poradí.







Výmena žiarovky hmlových
svetlometov

Pri výmene týchto žiaroviek
sa môžete obrátiť na sieť
PEUGEOT alebo kvalifi kova-
ný servis.
Obráťte sa na sieť PEUGEOT alebo
kvalifi kovaný servis.


)
Vsuňte skrutkovač približne v stred-
nej časti smerového svetla medzi
svetlo a pätku spätného zrkadla.

)
Preklopením skrutkovača smerové
svetlo uvoľnite a následne ho od-
stráňte.

)
Odistite konektor smerového svetla.
Pri spätnej montáži postupujte rovna-
kým spôsobom, ale v opačnom poradí.
Náhradné smerové svetlo si zaobstaraj-
te v sieti PEUGEOT alebo v kvalifi kova-
nom servise.






Výmena smerových svetiel na boku
karosérie







Výmena žiarovky
ukazovateľov smerov







Výmena žiarovky
stretávacích a diaľ
kových
svetiel (model s
xenónovými žiarovkami)
Výmena xenónovej žiarovky D1S sa
musí vykonávať v sieti PEUGEOT ale-
bo v kvalifi kovanom servise, z dôvodu
rizika poranenia elektrickým prúdom.
Odporúča sa súčasná výmena žiaro-
viek D1S následne na poškodenie jed-
nej z nich.
Obráťte sa na sieť PEUGEOT alebo
kvalifi kovaný servis.

PRAKTICKÉ INFORMÁCIE

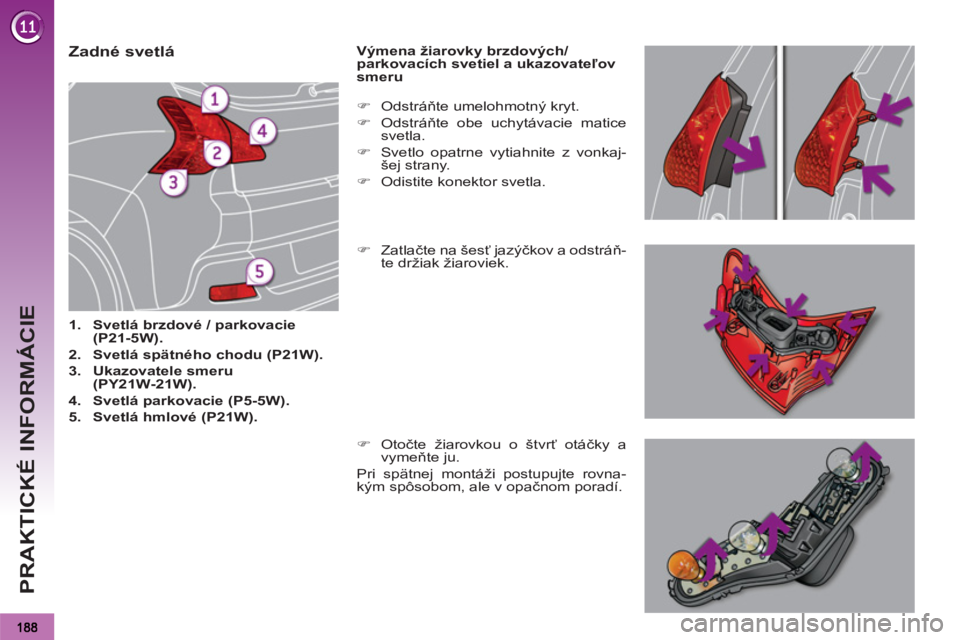

Zadné svetlá



1.
Svetlá brzdové / parkovacie
(P21-5W).


2.
Svetlá spätného chodu



(P21W).


3.
Ukazovatele smeru
(

PY21W

-21W).


4.
Svetlá parkovacie (P5-5W).


5.
Svetlá hmlové (P21W).




Výmena žiarovky brzdových/
parkovacích svetiel a ukazovateľov
smeru

)
Zatlačte na šesť jazýčkov a odstráň-
te držiak žiaroviek.

)
Odstráňte umelohmotný kryt.

)
Odstráňte obe uchytávacie matice
svetla.

)
Svetlo opatrne vytiahnite z vonkaj-
šej strany.

)
Odistite konektor svetla.

)
Otočte žiarovkou o štvrť otáčky a
vymeňte ju.
Pri spätnej montáži postupujte rovna-
kým spôsobom, ale v opačnom poradí.

189
PRAKTICKÉ INFORMÁCIE

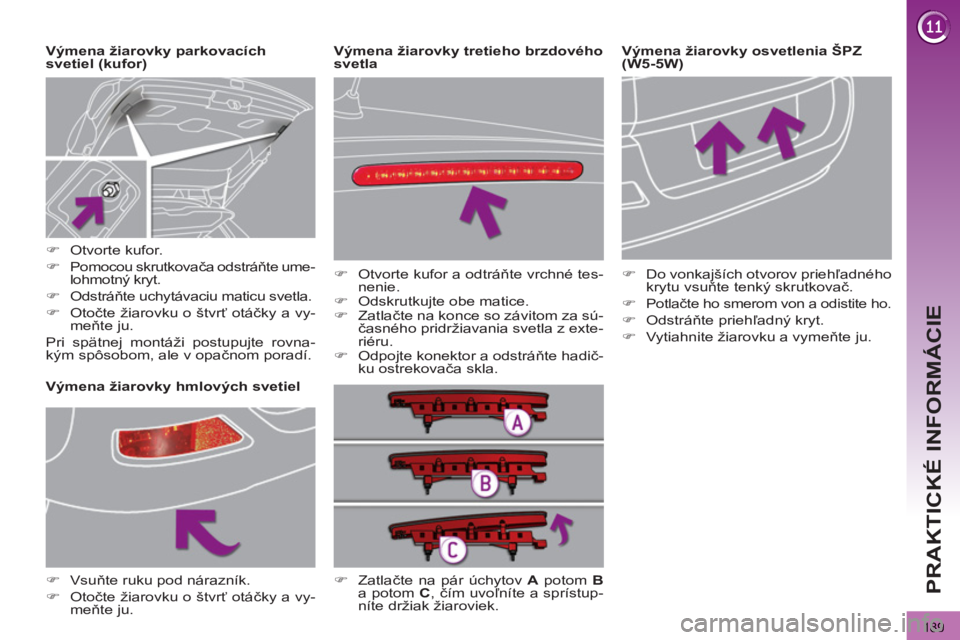

Výmena žiarovky osvetlenia ŠPZ
(W5-5W)
Výmena žiarovky parkovacích
svetiel (kufor)

















Výmena žiarovky hmlových svetiel

)
Otvorte kufor.

)
Pomocou skrutkovača odstráňte ume-
lohmotný kryt.

)
Odstráňte uchytávaciu maticu svetla.

)
Otočte žiarovku o štvrť otáčky a vy-
meňte ju.
Pri spätnej montáži postupujte rovna-
kým spôsobom, ale v opačnom poradí.



)
Vsuňte ruku pod nárazník.

)
Otočte žiarovku o štvrť otáčky a vy-
meňte ju.



)
Do vonkajších otvorov priehľadného
krytu vsuňte tenký skrutkovač.

)

Potlačte ho smerom von a odistite ho.


)
Odstráňte priehľadný kryt.

)
Vytiahnite žiarovku a vymeňte ju.



)
Zatlačte na pár úchytov A
potom B

a potom C
, čím uvoľníte a sprístup-
níte držiak žiaroviek.



















Výmena žiarovky tretieho brzdového
svetla


)
Otvorte kufor a odtráňte vrchné tes-
nenie.

)
Odskrutkujte obe matice.

)
Zatlačte na konce so závitom za sú-
časného pridržiavania svetla z exte-
riéru.

)
Odpojte konektor a odstráňte hadič-
ku ostrekovača skla.

190
PRAKTICKÉ INFORMÁCIE

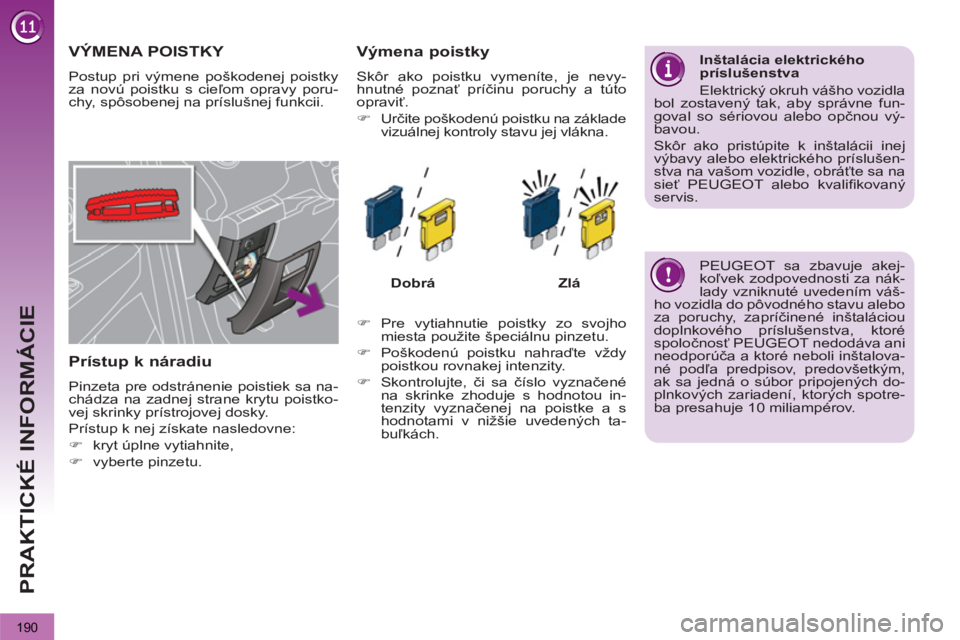

VÝMENA POISTKY
Postup pri výmene poškodenej poistky
za novú poistku s cieľom opravy poru-
chy, spôsobenej na príslušnej funkcii.

Prístup k náradiu

Pinzeta pre odstránenie poistiek sa na-
chádza na zadnej strane krytu poistko-
vej skrinky prístrojovej dosky.
Prístup k nej získate nasledovne:


)
kryt úplne vytiahnite,

)
vyberte pinzetu.



Výmena poistky

Skôr ako poistku vymeníte, je nevy-
hnutné poznať príčinu poruchy a túto
opraviť.


)
Určite poškodenú poistku na základe
vizuálnej kontroly stavu jej vlákna.

Dobrá

Zlá



)
Pre vytiahnutie poistky zo svojho
miesta použite špeciálnu pinzetu.

)
Poškodenú poistku nahraďte vždy
poistkou rovnakej intenzity.

)
Skontrolujte, či sa číslo vyznačené
na skrinke zhoduje s hodnotou in-
tenzity vyznačenej na poistke a s
hodnotami v nižšie uvedených ta-
buľkách.
Inštalácia elektrického
príslušenstva
Elektrický okruh vášho vozidla
bol zostavený tak, aby správne fun-
goval so sériovou alebo opčnou vý-
bavou.
Skôr ako pristúpite k inštalácii inej
výbavy alebo elektrického príslušen-
stva na vašom vozidle, obráťte sa na
sieť PEUGEOT alebo kvalifi kovaný
servis.
PEUGEOT sa zbavuje akej-
koľvek zodpovednosti za nák-
lady vzniknuté uvedením váš-
ho vozidla do pôvodného stavu alebo
za poruchy, zapríčinené inštaláciou
doplnkového príslušenstva, ktoré
spoločnosť PEUGEOT nedodáva ani
neodporúča a ktoré neboli inštalova-
né podľa predpisov, predovšetkým,
ak sa jedná o súbor pripojených do-
plnkových zariadení, ktorých spotre-
ba presahuje 10 miliampérov.
