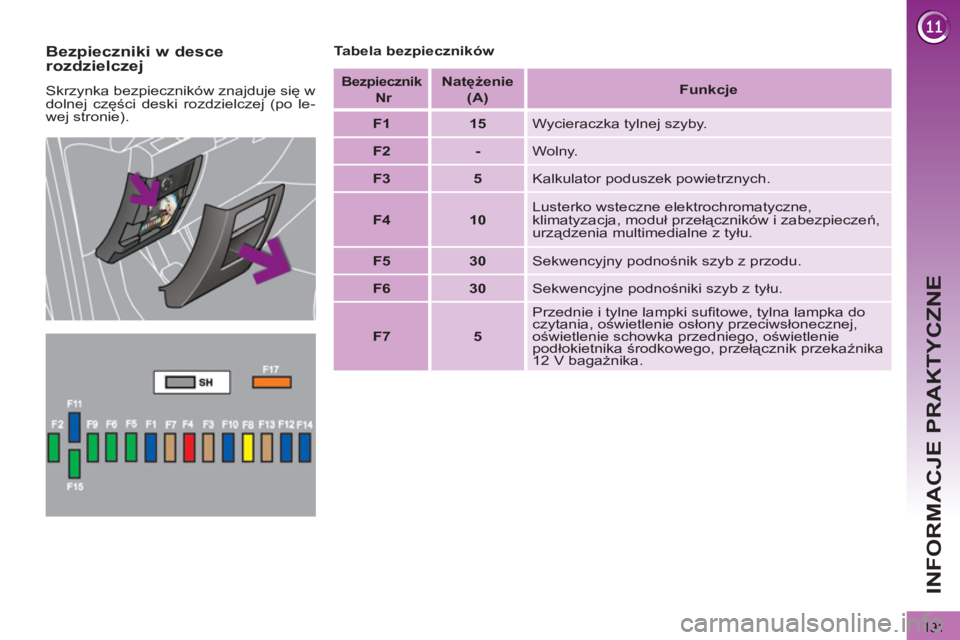

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).
Tabela bezpieczników


Bezpiecznik


Nr


Natężenie
(A)

Funkcje



F1



15

Wycieraczka tylnej szyby.


F2



-

Wolny.


F3



5

Kalkulator poduszek powietrznych.


F4



10

Lusterko wsteczne elektrochromatyczne,
klimatyzacja, moduł przełączników i zabezpieczeń,
urządzenia multimedialne z tyłu.


F5



30

Sekwencyjny podnośnik szyb z przodu.


F6



30

Sekwencyjne podnośniki szyb z tyłu.


F7



5

Przednie i tylne lampki sufi towe, tylna lampka do
czytania, oświetlenie osłony przeciwsłonecznej,
oświetlenie schowka przedniego, oświetlenie
podłokietnika środkowego, przełącznik przekaźnika
12 V bagażnika.

192
INFORMACJE PRAKTYCZNE

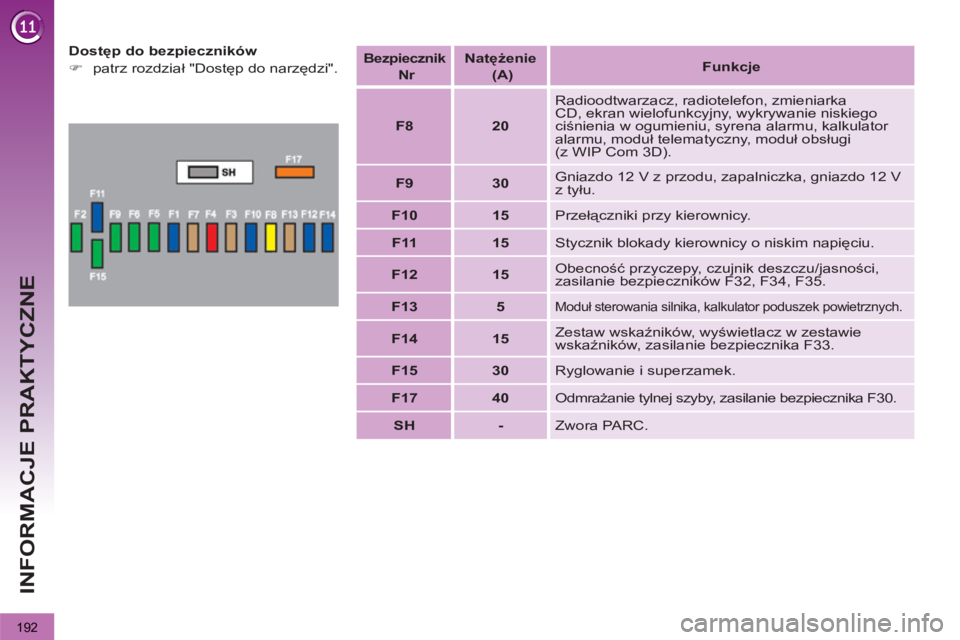

Dostęp do bezpieczników


)
patrz rozdział "Dostęp do narzędzi".



Bezpiecznik


Nr


Natężenie
(A)


Funkcje



F8



20

Radioodtwarzacz, radiotelefon, zmieniarka
CD, ekran wielofunkcyjny, wykrywanie niskiego
ciśnienia w ogumieniu, syrena alarmu, kalkulator
alarmu, moduł telematyczny, moduł obsługi
(z WIP Com 3D).


F9



30

Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.


F10



15

Przełączniki przy kierownicy.


F11



15

Stycznik blokady kierownicy o niskim napięciu.


F12



15

Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.


F13



5



Moduł sterowania silnika, kalkulator poduszek powietrznych.



F14



15

Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.


F15



30

Ryglowanie i superzamek.


F17



40

Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.


SH



-

Zwora PARC.

193
INFORMACJE PRAKTYCZNE


Bezpiecznik
Nr



Natężenie
(A)


Funkcje



F29



-

Wolny.


F30



5

Ogrzewane zewnętrzne lusterka wsteczne.


F31



30

Gniazdo 12 V w bagażniku.


F32



5

Dźwignia ręcznej zautomatyzowanej skrzyni biegów.


F33



10

Wyświetlacz na przedniej szybie, zestaw
głośnomówiący, klimatyzacja.


F34



5

Wyświetlacz kontrolek pasów bezpieczeństwa.


F35



10

Pomoc przy parkowaniu, autoryzacja wzmacniacza
Hi-Fi.


F36



10

Kalkulator modułu obsługi przyczepy, płytka na
drzwiach kierowcy.


F37



20

Wzmacniacz Hi-Fi.


F38



30

Fotel kierowcy sterowany elektrycznie.



F39



20


Zasłona przyciemniająca panoramicznego przeszklonego dachu.



F40



-

Wolny.

194
INFORMACJE PRAKTYCZNE

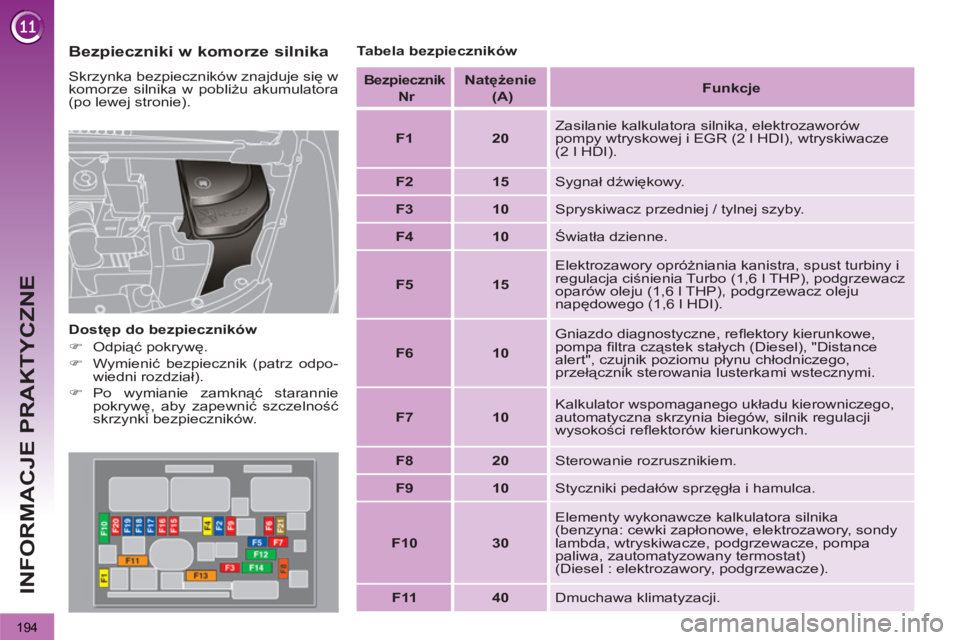

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora
(po lewej stronie).

Dostęp do bezpieczników


)
Odpiąć pokrywę.

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).

)
Po wymianie zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.

Tabela bezpieczników

Bezpiecznik
Nr


Natężenie
(A)


Funkcje



F1



20

Zasilanie kalkulatora silnika, elektrozaworów
pompy wtryskowej i EGR (2 l HDI), wtryskiwacze
(2 l HDI).


F2



15

Sygnał dźwiękowy.


F3



10

Spryskiwacz przedniej / tylnej szyby.


F4



10

Światła dzienne.


F5



15

Elektrozawory opróżniania kanistra, spust turbiny i
regulacja ciśnienia Turbo (1,6 l THP), podgrzewacz
oparów oleju (1,6 l THP), podgrzewacz oleju
napędowego (1,6 l HDI).


F6



10

Gniazdo diagnostyczne, refl ektory kierunkowe,
pompa fi ltra cząstek stałych (Diesel), "Distance
alert", czujnik poziomu płynu chłodniczego,
przełącznik sterowania lusterkami wstecznymi.


F7



10

Kalkulator wspomaganego układu kierowniczego,
automatyczna skrzynia biegów, silnik regulacji
wysokości refl ektorów kierunkowych.


F8



20

Sterowanie rozrusznikiem.


F9



10

Styczniki pedałów sprzęgła i hamulca.


F10



30

Elementy wykonawcze kalkulatora silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy
lambda, wtryskiwacze, podgrzewacze, pompa
paliwa, zautomatyzowany termostat)
(Diesel : elektrozawory, podgrzewacze).


F11



40

Dmuchawa klimatyzacji.

195
INFORMACJE PRAKTYCZNE

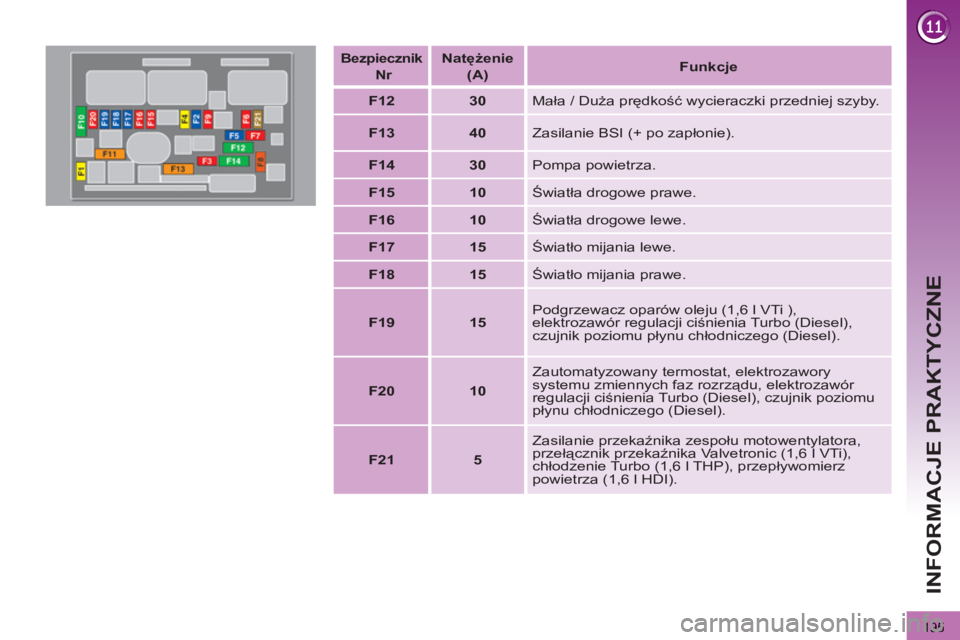

Bezpiecznik
Nr


Natężenie
(A)

Funkcje



F12



30

Mała / Duża prędkość wycieraczki przedniej szyby.


F13



40

Zasilanie BSI (+ po zapłonie).


F14



30

Pompa powietrza.


F15



10

Światła drogowe prawe.


F16



10

Światła drogowe lewe.


F17



15

Światło mijania lewe.


F18



15

Światło mijania prawe.


F19



15

Podgrzewacz oparów oleju (1,6 l VTi ),
elektrozawór regulacji ciśnienia Turbo (Diesel),
czujnik poziomu płynu chłodniczego (Diesel).


F20



10

Zautomatyzowany termostat, elektrozawory
systemu zmiennych faz rozrządu, elektrozawór
regulacji ciśnienia Turbo (Diesel), czujnik poziomu
płynu chłodniczego (Diesel).


F21



5

Zasilanie przekaźnika zespołu motowentylatora,
przełącznik przekaźnika Valvetronic (1,6 l VTi),
chłodzenie Turbo (1,6 l THP), przepływomierz
powietrza (1,6 l HDI).

196
INFORMACJE PRAKTYCZNE

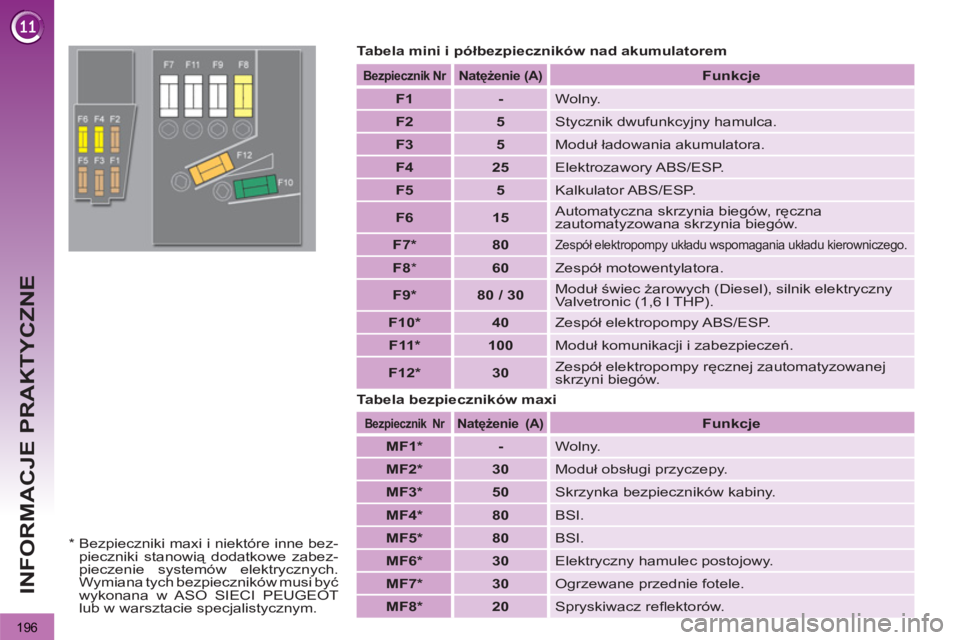

Tabela mini i półbezpieczników nad akumulatorem

Tabela bezpieczników maxi


Bezpiecznik Nr


Natężenie (A)


Funkcje



F1



-

Wolny.


F2



5

Stycznik dwufunkcyjny hamulca.


F3



5

Moduł ładowania akumulatora.


F4



25

Elektrozawory ABS/ESP.


F5



5

Kalkulator ABS/ESP.


F6



15

Automatyczna skrzynia biegów, ręczna
zautomatyzowana skrzynia biegów.


F7 *



80



Zespół elektropompy układu wspomagania układu kierowniczego.



F8

*


60

Zespół motowentylatora.


F9 *



80 / 30

Moduł świec żarowych (Diesel), silnik elektryczny
Valvetronic (1,6 l THP).


F10 *



40

Zespół elektropompy ABS/ESP.


F11 *



100

Moduł komunikacji i zabezpieczeń.


F12 *



30

Zespół elektropompy ręcznej zautomatyzowanej
skrzyni biegów.


Bezpiecznik
Nr


Natężenie
(A)



Funkcje



MF1 *



-

Wolny.


MF2 *



30

Moduł obsługi przyczepy.


MF3 *



50

Skrzynka bezpieczników kabiny.


MF4 *



80

BSI.


MF5 *



80

BSI.


MF6 *



30

Elektryczny hamulec postojowy.


MF7 *



30

Ogrzewane przednie fotele.


MF8 *



20

Spryskiwacz refl ektorów.
*
Bezpieczniki maxi i niektóre inne bez-
pieczniki stanowią dodatkowe zabez-
pieczenie systemów elektrycznych.
Wymiana tych bezpieczników musi być
wykonana w ASO SIECI PEUGEOT
lub w warsztacie specjalistycznym.

INFORMACJE PRAKTYCZNE

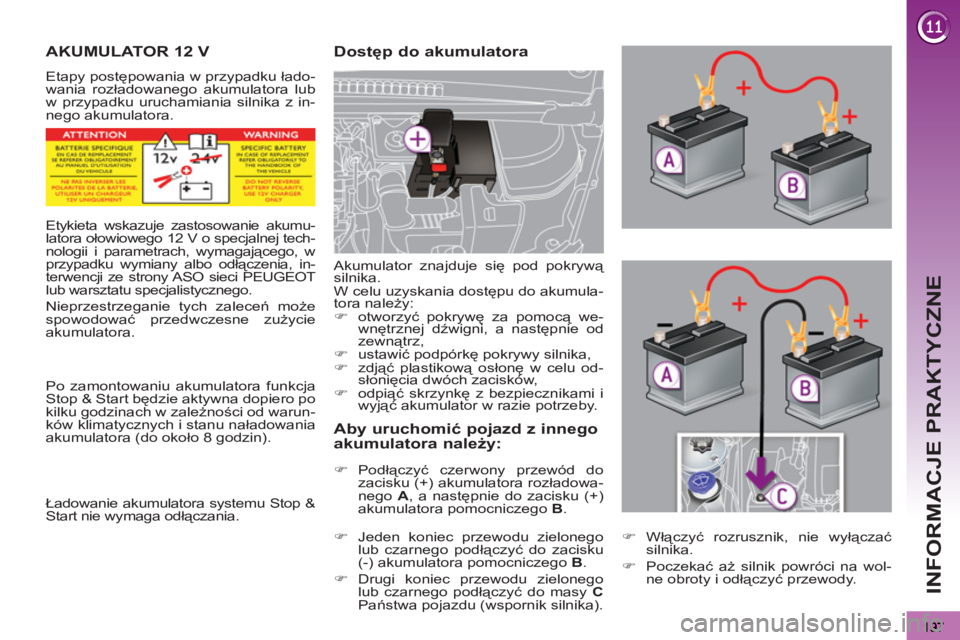

AKUMULATOR 12 V
Etapy postępowania w przypadku łado-
wania rozładowanego akumulatora lub
w przypadku uruchamiania silnika z in-
nego akumulatora.

Dostęp do akumulatora

Aby uruchomić pojazd z innego
akumulatora należy:



)
Podłączyć czerwony przewód do
zacisku (+) akumulatora rozładowa-
nego A
, a następnie do zacisku (+)
akumulatora pomocniczego B
.

)
Jeden koniec przewodu zielonego
lub czarnego podłączyć do zacisku
(-) akumulatora pomocniczego B
.

)
Drugi koniec przewodu zielonego
lub czarnego podłączyć do masy C

Państwa pojazdu (wspornik silnika). Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:


)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,

)
ustawić podpórkę pokrywy silnika,

)
zdjąć plastikową osłonę w celu od-
słonięcia dwóch zacisków,

)
odpiąć
skrzynkę z bezpiecznikami i
wyjąć akumulator w razie potrzeby.






Etykieta wskazuje zastosowanie akumu-
latora ołowiowego 12 V o specjalnej tech-
nologii i parametrach, wymagającego, w
przypadku wymiany albo odłączenia, in-
terwencji ze strony ASO sieci PEUGEOT
lub warsztatu specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero po
kilku godzinach w zależności od warun-
ków klimatycznych i stanu naładowania
akumulatora (do około 8 godzin).

Ładowanie akumulatora systemu Stop &
Start nie wymaga odłączania.

)
Włączyć rozrusznik, nie wyłączać
silnika.

)
Poczekać aż silnik powróci na wol-
ne obroty i odłączyć przewody.

198
INFORMACJE PRAKTYCZNE

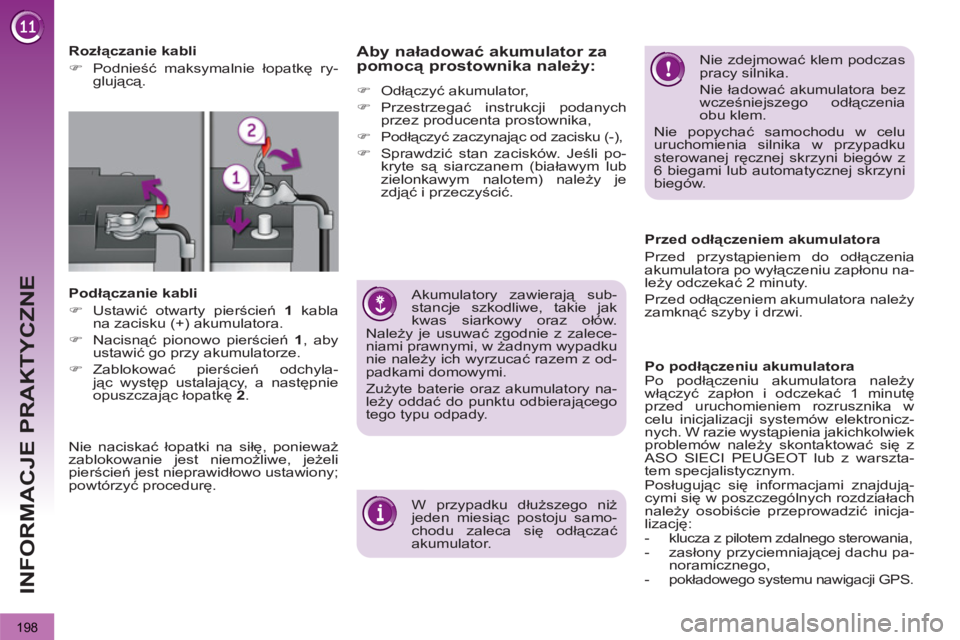

Rozłączanie kabli


)
Podnieść maksymalnie łopatkę ry-
glującą.


Podłączanie kabli


)
Ustawić otwarty pierścień 1
kabla
na zacisku (+) akumulatora.

)
Nacisnąć pionowo pierścień 1
, aby
ustawić go przy akumulatorze.

)
Zablokować pierścień odchyla-
jąc występ ustalający, a następnie
opuszczając łopatkę 2
.
Nie zdejmować klem podczas
pracy silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia
obu klem.
Nie popychać samochodu w celu
uruchomienia silnika w przypadku
sterowanej ręcznej skrzyni biegów z
6 biegami lub automatycznej skrzyni
biegów.

Akumulatory zawierają sub-
stancje szkodliwe, takie jak
kwas siarkowy oraz ołów.
Należy je usuwać zgodnie z zalece-
niami prawnymi, w żadnym wypadku
nie należy ich wyrzucać razem z od-
padkami domowymi.
Zużyte baterie oraz akumulatory na-
leży oddać do punktu odbierającego
tego typu odpady.


Aby naładować akumulator za
pomocą prostownika należy:



)
Odłączyć akumulator,

)
Przestrzegać instrukcji podanych
przez producenta prostownika,

)
Podłączyć zaczynając od zacisku (-),

)
Sprawdzić stan zacisków. Jeśli po-
kryte są siarczanem (białawym lub
zielonkawym nalotem) należy je
zdjąć i przeczyścić.


W przypadku dłuższego niż
jeden miesiąc postoju samo-
chodu zaleca się odłączać
akumulator.
Przed odłączeniem akumulatora
Przed przystąpieniem do odłączenia
akumulatora po wyłączeniu zapłonu na-
leży odczekać 2 minuty.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.

Po podłączeniu akumulatora
Po podłą
czeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę
przed uruchomieniem rozrusznika w
celu inicjalizacji systemów elektronicz-
nych. W razie wystąpienia jakichkolwiek
problemów należy skontaktować się z
ASO SIECI PEUGEOT lub z warszta-
tem specjalistycznym.
Posługując się informacjami znajdują-
cymi się w poszczególnych rozdziałach
należy osobiście przeprowadzić inicja-
lizację:


- klucza z pilotem zdalnego sterowania,

- zasłony przyciemniającej dachu pa-
noramicznego,

- pokładowego systemu nawigacji GPS.



Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
