2011.5 PEUGEOT 3008 Instrukcja obsługi (in Polish)

135
BE
Z
Boczne poduszki powietrzne
W razie silnego uderzenia bocznego
system chroni kierowcę i pasażera na
przednim fotelu, ograniczając ryzyko
uszkodzenia klatki piersiowej.
Boczna poduszka powietrzna jest za-
budowana w oparciu fotela po stronie
drzwi.

Aktywacja
Boczne poduszki powietrzne wyzwalają
się jednocześnie w momencie silnego
zderzenia bocznego całą lub częścią
bocznej strefy uderzenia B
, prostopadle
do osi wzdłużnej samochodu, w płasz-
czyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Kurtynowe poduszki powietrzne

W razie silnego uderzenia bocznego,
system chroni kierowcę i pasażerów (z
wyjątkiem pasażera na tylnym środko-
wym siedzeniu), ograniczając niebez-
pieczeństwo uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części
kabiny.
Usterka działania
Aktywacja
Kurtynowe poduszki powietrzne wy-
zwalają się jednocześnie z odpowiedni-
mi poduszkami bocznymi, w przypadku
silnego zderzenia bocznego całą lub
częścią bocznej strefy uderzenia B
,
prostopadle do osi wzdłużnej samo-
chodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samo-
chodu.
Kurtynowa poduszka powietrzna roz-
wija się między osobami zajmującymi
przednie lub tylne siedzenie samocho-
du i szybą.
W przypadku niewielkiego ude-
rzenia lub zahaczenia boku po-
jazdu lub w przypadku dacho-
wania, poduszka powietrzna
może nie zadziałać.
W przypadku uderzenia z przodu lub
z tyłu, poduszka nie zadziała.

Strefy wykrywania zderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.

Jeżeli ta kontrolka zapali się
w zestawie wskaźników, włą-
czy się sygnał dźwiękowy, a
na ekranie pojawi się komuni-
kat, należy skontaktować się
z ASO sieci PEUGEOT lub warsztatem
specjalistycznym w celu sprawdzenia
systemu. Poduszki mogą nie zadziałać
w przypadku silnego uderzenia. Boczna poduszka powietrzna rozwi-
ja się między osobami zajmującymi
przednie fotele samochodu i płytą da-
nych drzwi.

BE
Z

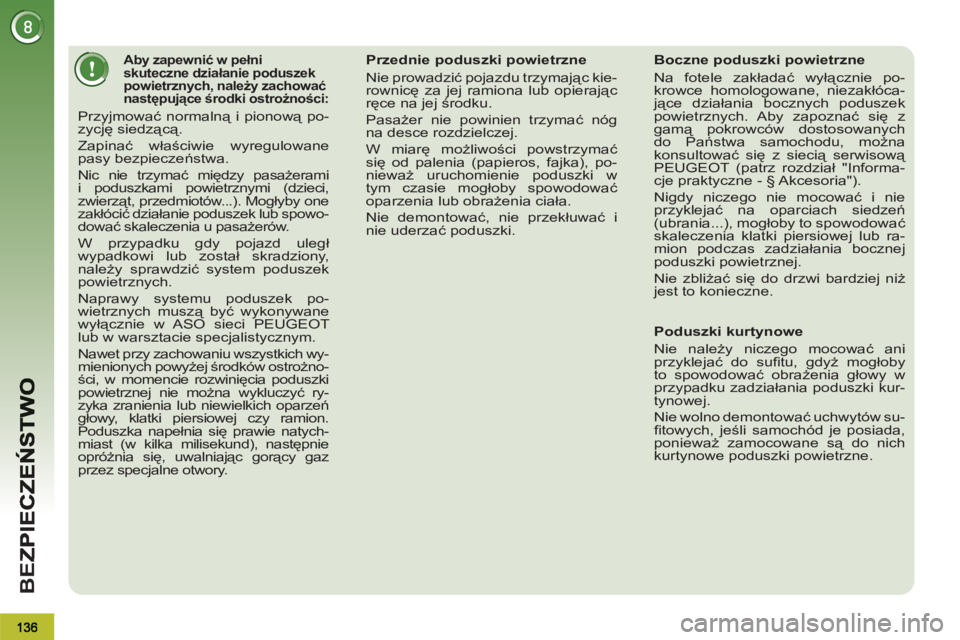

Aby zapewnić w pełni
skuteczne działanie poduszek
powietrznych, należy zachować
następujące środki ostrożności:

Przyjmować normalną i pionową po-
zycję siedzącą.
Zapinać właściwie wyregulowane
pasy bezpieczeństwa.
Nic nie trzymać między pasażerami
i poduszkami powietrznymi (dzieci,
zwierząt, przedmiotów...). Mogłyby one
zakłócić działanie poduszek lub spowo-
dować skaleczenia u pasażerów.
W przypadku gdy pojazd uległ
wypadkowi lub został skradziony,
należy sprawdzić system poduszek
powietrznych.
Naprawy systemu poduszek po-
wietrznych muszą być wykonywane
wyłącznie w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich wy-
mienionych powyżej środków ostrożno-
ści, w momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ry-
zyka zranienia lub niewielkich oparzeń
głowy, klatki piersiowej czy ramion.
Poduszka napełnia si
ę prawie natych-
miast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz
przez specjalne otwory.
Przednie poduszki powietrzne
Nie prowadzić pojazdu trzymając kie-
rownicę za jej ramiona lub opierając
ręce na jej środku.
Pasażer nie powinien trzymać nóg
na desce rozdzielczej.
W miarę możliwości powstrzymać
się od palenia (papieros, fajka), po-
nieważ uruchomienie poduszki w
tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i
nie uderzać poduszki.


Boczne poduszki powietrzne
Na fotele zakładać wyłącznie po-
krowce homologowane, niezakłóca-
jące działania bocznych poduszek
powietrznych. Aby zapoznać się
z
gamą pokrowców dostosowanych
do Państwa samochodu, można
konsultować się z siecią serwisową
PEUGEOT (patrz rozdział "Informa-
cje praktyczne - § Akcesoria").
Nigdy niczego nie mocować i nie
przyklejać na oparciach siedzeń
(ubrania...), mogłoby to spowodować
skaleczenia klatki piersiowej lub ra-
mion podczas zadziałania bocznej
poduszki powietrznej.
Nie zbliżać się do drzwi bardziej niż
jest to konieczne.

Poduszki kurtynowe
Nie należy niczego mocować ani
przyklejać do sufi tu, gdyż mogłoby
to spowodować obrażenia głowy w
przypadku zadziałania poduszki kur-
tynowej.
Nie wolno demontować uchwytów su-
fi towych, jeśli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.

137
JA
Z

Elektryczny hamulec postojowy posia-
da dwa tryby działania:


- Włączenie/wyłączenie automa-
tyczne

Automatyczne włączenie następuje
po wyłączeniu silnika, natomiast au-
tomatyczne wyłączenie przy rusza-
niu z miejsca samochodem (funkcje
domyślnie włączone),

- Włączanie/wyłączanie ręczne

Włączanie/wyłączanie ręczne ha-
mulca postojowego jest możliwe
przez pociągnięcie dźwigni A
.
POSTOJOWY


Dezaktywacja hamulca jest
zalecana w przypadku dużych
mrozów (zamarzanie) oraz w
przypadku holowania (awaria,
przyczepa...). Patrz rozdział "Wyłą-
czanie ręczne".

Programowanie trybu
Zależnie od kraju przeznaczenia pojazdu
automatyczne włączanie po wyłączeniu
silnika i automatyczne wyłączanie pod-
czas ruszania z miejsca samochodem
można wyłączyć.
Jeżeli w zestawie wskaźników
zaświeci się kontrolka, wyłą-
cza się tryb automatyczny. Aktywacja / dezaktywacja
tej funkcji jest możliwa w
ASO SIECI PEUGEOT lub
w warsztacie specjalistycz-
nym.
Włączanie i wyłączanie hamulca posto-
jowego odbywa się ręcznie. Po otwar-
ciu drzwi kierowcy włączy się sygnał
dźwiękowy, a na ekranie wyświetla się
komunikat, jeżeli hamulec nie jest włą-
czony.

Nie kłaść żadnego przedmiotu
(paczka papierosów, telefon, ...)
za wystę
pem sterowania ha-
mulcem elektrycznym.

138
JA
Z
Po zatrzymaniu samochodu w celu włą-
czenia hamulca postojowego, przy sil-
niku pracującym lub wyłączonym, po-
ciągnąć
dźwignię A
.
Włączenie hamulca postojowego jest
sygnalizowane:


- przez zapalenie kontrol-
ki hamulca i kontrolki P
na
dźwigni A
,
Po otwarciu drzwi kierowcy przy pracu-
jącym silniku, jeżeli hamulec postojowy
nie jest włączony, włącza się sygnał
dźwiękowy i wyświetlony zostaje komu-
nikat. Chyba że w przypadku automa-
tycznej skrzyni biegów dźwignia znaj-
duje się w położeniu P
(Park).
Wyłączenie ręczne

Przy włączonym zapłonie lub pracują-
cym silniku w celu wyłączenia hamulca
postojowego nacisnąć
pedał hamulca

lub przyspieszenia i pociągnąć, a na-
stępnie
zwolnić dźwignię A
.
Całkowite wyłączenie hamulca postojo-
wego jest sygnalizowane:


- zgaśnięciem kontrolki ha-
mulca oraz kontrolki P
na
dźwigni A
,
W przypadku pociągnięcia
dźwigni A
bez naciśnięcia pe-
dału hamulca, hamulec posto-
jowy nie zostanie wyłączony, a
w zestawie wskaźników zapali
się kontrolka.

Włączanie ręczne Maksymalne zaciągnięciehamulca

W razie konieczności hamulec posto-
jowy można zaciągnąć z maksymalną
siłą.
W tym celu należy pociągnąć i
przytrzymać
dźwignię A
aż do uzyska-
nia komunikatu "Parking brake on" (Ha-
mulec postojowy włączony) i włączenia
sygnału dźwiękowego.

W przypadku holowania, ob-
ciążonego samochodu lub
zatrzymania na powierzchni o
dużym nachyleniu maksymalnie za-
ciągnąć hamulec, skręcić koła w kie-
runku krawężnika i włączyć bieg.
Po maksymalnym zaciągnięciu ha-
mulca czas jego zwalniania jest o
wiele dłuższy.



Przed opuszczeniem samo-
chodu należy sprawdzić, czy
kontrolka hamulca postojo-
wego w zestawie wskaźników
zapaliła się na sta
łe.

Maksymalne zaciągnięcie hamulca
jest niezbędne:



- w przypadku samochodu holującego
przyczepę kempingową lub inną przy-
czepę, gdy funkcje automatyczne są
włączone, a użytkownik chce ręcznie
zaciągnąć hamulec postojowy,

- gdy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykła-
dy: transport statkiem, ciężarówką,
na lawecie).

- przez wyświetlenie komu-
nikatu "Parking brake on"
(hamulec postojowy włą-
czony).
- oraz wyświetleniem komu-
nikatu "Parking brake off"
(hamulec postojowy wyłą-
czony).

139
JA
Z
Włączanie automatyczne,
przy wyłączonym silniku

W stojącym samochodzie hamulec po-
stojowy włącza się automatycznie po
wyłączeniu silnika.



- zaświeceniem kontrolki ha-
mulca i kontrolki P
na dźwig-
ni A
,

Wyłączanie automatyczne

Hamulec postojowy jest wyłączany
automatycznie i stopniowo podczas
ruszania z miejsca
:


)
Ręczna skrzynia biegów:
nacisnąć
do oporu pedał sprzęgła i włączyć
1 bieg lub bieg wsteczny, nacisnąć
pedał przyspieszenia i zwolnić pe-
dał sprzęgła.

)
Ręczna zautomatyzowana skrzy-
nia biegów:
wybrać położenie A
, M

lub R
, a następnie nacisnąć pedał
przyspieszenia.

)
Automatyczna skrzynia biegów
:
wybrać położenie D
, M
lub R
, a na-
stępnie nacisnąć pedał przyspie-
szenia.


Przed opuszczeniem samo-
chodu należy sprawdzi
ć, czy
kontrolka hamulca postojo-
wego w zestawie wskaźników
zapaliła się na stałe.
Nie pozostawiać dziecka bez opieki
w samochodzie z włączonym zapło-
nem, ponieważ mogłoby ono wyłą-
czyć hamulec postojowy.

- zgaśnięciem kontrolki ha-
mulca i kontrolki P
na dźwig-
ni A
, Sygnał dźwiękowy stanowi potwierdze-
nie włączenia/wyłączenia elektryczne-
go hamulca postojowego.
Całkowite wyłączenie hamulca postojo-
wego jest sygnalizowane:
Unieruchomienie samochodu
przy pracującym silniku

Aby unieruchomić samochód na postoju
przy pracującym silniku, należy ręcznie

włączyć hamulec postojowy ciągnąc
za
dźwignię A
.
Włączenie hamulca postojowego jest
sygnalizowane:


- zaświeceniem kontrolki ha-
mulca i kontrolki P
na dźwig-
ni A
,
Po otwarciu drzwi kierowcy, jeżeli ha-
mulec postojowy nie jest włączony, włą-
cza się sygnał dźwiękowy i wyświetla
komunikat. Nie dotyczy to automatycz-
nej skrzyni biegów, gdy dźwignia znaj-
duje się w położeniu P
(Park).

Przed opuszczeniem samo-
chodu sprawdzić, czy kontrol-
ka hamulca postojowego w
zestawie wskaźników zapaliła
się na stałe.


Na postoju przy uruchomionym
silniku nie należy niepotrzebnie
przyspieszać, ponieważ może
to spowodować wyłączenie ha-
mulca postojowego.
Włączenie hamulca postojowego jest
sygnalizowane:

- wyświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).

W przypadku holowania, obciążone-
go samochodu lub zatrzymania na
powierzchni o dużym nachyleniu mak-
symalnie zaciągnąć hamulec i skręcić
koła do krawężnika i włączyć bieg.

- wyświetleniem komunikatu
"Parking brake off" (Hamulec
postojowy wyłączony).
- wyświetleniem komuni-
katu "Parking brake on"
(Hamulec postojowy włą-
czony).

Etykieta na płycie drzwi

140
JA
Z
Wyjątkowe sytuacje


W niektórych warunkach (uru-
chamianie silnika...) hamulec posto-
jowy może dostosować siłę zaciśnię-
cia. Jest to normalne działanie.
W celu przemieszczenia samochodu
o kilka centymetrów bez uruchamia-
nia silnika, przy włączonym zapłonie
nacisnąć pedał hamulca i wyłączyć
hamulec postojowy ciągnąc,
a na-
stępnie zwalniając
dźwignię A
. Całko-
wite zwolnienie hamulca postojowego
jest sygnalizowane przez zgaśnięcie
kontrolki dźwigni A
oraz kontrolki w
zestawie wskaźników i pojawienie się
komunikatu "Parking brake off" (Ha-
mulec postojowy wyłączony).
W przypadku usterki hamulca posto-
jowego w położeniu włączonym
lub
usterki akumulatora zawsze możliwe
jest awaryjne wyłączenie hamulca.

HAMOWANIE AWARYJNE


W razie usterki układu hamulca główne-
go lub w wyjątkowej sytuacji (na przy-
kład: zasłabnięcie kierowcy, jazda pod
kontrolą innej osoby...) pociągnięcie i
przytrzymanie dźwigni A umożliwia
zatrzymanie samochodu.
Dynamiczna kontrola stabilności (ESP)
gwarantuje stabilność podczas hamo-
wania awaryjnego.
W razie usterki hamowania awaryjnego
zostaje wyświetlony jeden z następują-
cych komunikatów:


- "Parking brake faulty" (Usterka ha-
mulca postojowego).

- "Parking brake control faulty" (Usterka
linki hamulca postojowego).
W razie usterki systemu ESP
sygnalizowanego zapaleniem
się tej kontrolki, stabilność
hamowania nie jest zapewnia-
na.
W tym wypadku stabilność samochodu
musi zapewnić kierowca poprzez wielo-
krotne "ciągnięcie-puszczanie" dźwigni A
.


Z dynamicznego hamowania
awaryjnego należy korzystać
jedynie w wyjątkowych sytu-
acjach.

141
JA
Z

Lewy przedni fotel przesunięty mak-
symalnie do tyłu.

W przypadku wystąpienia usterki elek-
trycznego hamulca postojowego lub
awarii akumulatora mechaniczne ste-
rowanie awaryjne umożliwia ręczne od-
blokowanie hamulca postojowego.
Odblokowanie awaryjne

)
Unieruchomić samochód (lub zablo-
kować go dopóki pedał hamulca nie
zostanie zwolniony) przy pracują-
cym silniku i włączyć pierwszy bieg
(ręczna skrzynia biegów), wybrać
położenie P
(automatyczna skrzynia
biegów) lub M
, lub R
(ręczna zau-
tomatyzowana 6-biegowa skrzynia
biegów).

)
Wyłączyć silnik, ale pozostawić włą-
czony zapłon. Jeżeli unieruchomie-
nie samochodu nie jest możliwe,
nie należy poruszać dźwignią i jak
najszybciej skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym.

)
Wyjąć dwa kliny samochodu i na-
rzędzie odblokowujące znajdują-
ce się po wykładziną bagażnika
(patrz "Wymiana koła" w rozdziale
"Informacje praktyczne").

)
Unieruchomić
samochód umiesz-
czając kliny z przodu i z tyłu jednego
z przednich kół.

)
Maksymalnie cofnąć przednie lewe
siedzenie.

)
Podnieść naciętą powierzchnię B

dywanika pod siedzeniem.

)
Przebić osłonę C
tulejki D
za pomo-
cą narzędzia odblokowującego.

)
Umieścić narzędzie odblokowujące
w tulejce D
.

)
Obrócić narzędzie odblokowujące
zgodnie z ruchem wskazówek
zegara. Ze względów bezpieczeń-
stwa konieczne jest
dokończenie
tej czynności. Hamulec postojowy
jest wyłączony.
)
Wyjąć narzędzie odblokowujące i
schować je wraz z klinami w skrzyn-
ce z narzędziami.


- Ponowna inicjalizacja działania ha-
mulca postojowego następuje po
wyłączeniu i włączeniu zapłonu.
Jeżeli ponowna inicjalizacja hamul-
ca postojowego nie jest możliwa na-
leży skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem spe-
cjalistycznym.

- Po przeprowadzeniu tej czynności
czas włączania hamulca może być
dłuższy niż podczas normalnego
działania.

Ze względów bezpieczeń-
stwa po wykonaniu tej czyn-
ności konieczne jest szybkie
skontaktowanie się z ASO SIECI
PEUGEOT w celu wymiany osłony.
Z powodu odblokowania awaryjne-
go za pomocą narzędzia odbloko-
wującego i niemożności ponownego
włączenia hamulca postojowego za
pomocą sterowania mechanicznego,
funkcja unieruchamiania samochodu
nie działa.
Nie należy poruszać dź
wignią A
i nie
wyłączać/uruchamiać silnika, gdy
narzędzie odblokowujące jest wsu-
nięte.
Należy uważać, aby w pobliżu za-
ślepki nie umieszczać zakurzonych i
wilgotnych przedmiotów.

142
JA
Z
WSPOMAGANIE RUSZANIA NA POCHYŁEJ DRODZE

System utrzymuje pojazd unierucho-
miony przez krótką chwilę (około 2 se-
kundy) podczas ruszania na pochyłej
drodze, umożliwiając przeniesienie sto-
py z pedału hamulca na pedał przyspie-
szenia.
Funkcja ta działa wyłącznie wtedy, gdy:


- samochód zostanie całkowicie unie-
ruchomiony przez trzymanie przez
cały czas nogi na pedale hamulca;

- nachylenie drogi spełnia określone
warunki;

- drzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na po-
chyłej drodze nie można wyłączyć.
Działanie


Podczas ruszania przodem pod górę,
gdy samochód jest zatrzymany, po
zwolnieniu pedału hamulca zostaje
on na chwilę unieruchomiony:



- jeżeli włączony jest pierwszy bieg
lub luz w przypadku manualnej
skrzyni biegów,

- jeżeli wybrane jest położenie A
lub
M
w przypadku manualnej sterowa-
nej skrzyni biegów,

- jeżeli wybrane jest położenie D

lub M
w przypadku automatycznej
skrzyni biegów.
Podczas ruszania tyłem pod górę,
gdy samochód jest zatrzymany i włą-
czony jest wsteczny bieg, po zwol-
nieniu pedału hamulca zostaje on na
chwilę unieruchomiony.





Nie opuszczać samochodu
podczas fazy chwilowego unie-
ruchomienia samochodu za
pomocą układu wspomagania
ruszania na pochyłej drodze.
W przypadku konieczności wyjścia
z samochodu przy pracującym sil-
niku należy ręcznie zacisnąć hamu-
lec postojowy. Następnie sprawdzić,
czy kontrolka hamulca postojowego
(oraz kontrolka P
na dźwigni hamul-
ca elektrycznego) są zapalone.



Usterka działania

W przypadku usterki systemu zapalają
się te kontrolki. Należy skontaktować
się z ASO sieci PEUGEOT lub z war-
sztatem specjalistycznym w celu spraw-
dzenia systemu.
