2011.5 PEUGEOT 3008 Instrukcja obsługi (in Polish)

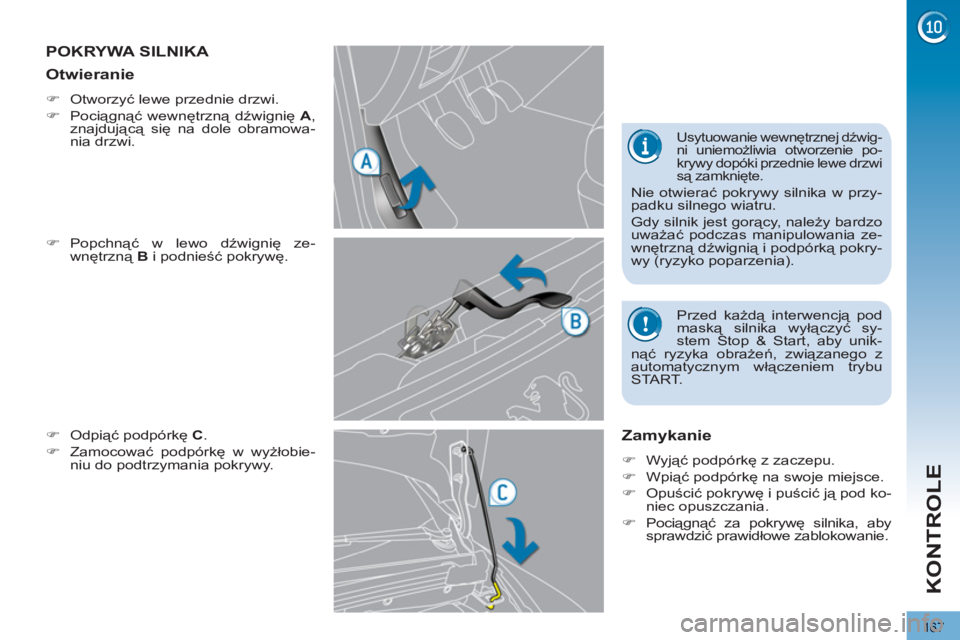

167
KONTROLE
POKRYWA SILNIKA

)
Popchnąć w lewo dźwignię ze-
wnętrzną B
i podnieść pokrywę.

)
Odpiąć podpórkę C
.

)
Zamocować podpórkę w wyżłobie-
niu do podtrzymania pokrywy.


Zamykanie



)
Wyjąć podpórkę z zaczepu.

)
Wpiąć podpórkę na swoje miejsce.

)
Opuścić pokrywę i puścić ją pod ko-
niec opuszczania.

)
Pociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowanie.



Otwieranie



)
Otworzyć lewe przednie drzwi.

)
Pociągnąć wewnętrzną dźwignię A
,
znajdującą się na dole obramowa-
nia drzwi.
Usytuowanie wewnętrznej dźwig-
ni uniemożliwia otworzenie po-
krywy dopóki przednie lewe drzwi
są zamknięte.

Nie otwierać pokrywy silnika w przy-
padku silnego wiatru.
Gdy silnik jest gorący, należy bardzo
uważać podczas manipulowania ze-
wnętrzną dźwignią i podpórką pokry-
wy (ryzyko poparzenia).






Przed każdą interwencją pod
maską silnika wyłączyć sy-
stem Stop & Start, aby unik-
nąć ryzyka obrażeń, związanego z
automatycznym włączeniem trybu
START.

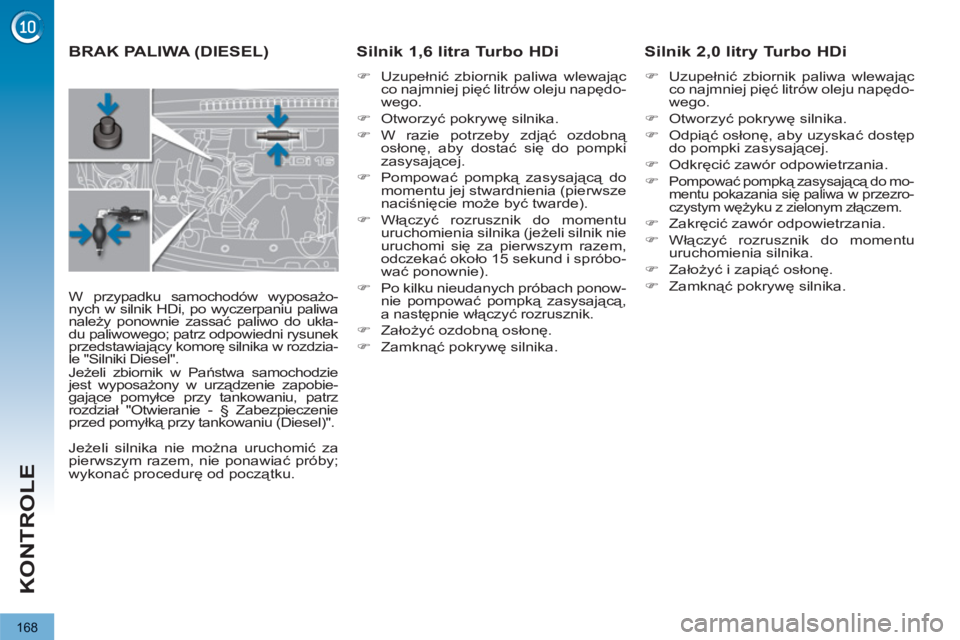

168
KONTROLE
BRAK PALIWA (DIESEL)





Silnik 1,6 litra Turbo HDi



)
Uzupełnić zbiornik paliwa wlewając
co najmniej pięć litrów oleju napędo-
wego.

)
Otworzyć pokrywę silnika.

)
W razie potrzeby zdjąć ozdobną
osłonę, aby dostać się do pompki
zasysającej.

)
Pompować pompką zasysającą do
momentu jej stwardnienia (pierwsze
naciśnięcie może być twarde).

)
Włączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie
uruchomi się za pierwszym razem,
odczekać około 15 sekund i spróbo-
wać ponownie).

)
Po kilku nieudanych próbach ponow-
nie pompować pompką zasysającą,
a następnie włączyć rozrusznik.

)
Założyć ozdobną osłonę.

)
Zamknąć pokrywę silnika.



Silnik 2,0 litry Turbo HDi



)
Uzupełnić zbiornik paliwa wlewając
co najmniej pięć litrów oleju napędo-
wego.

)
Otworzyć pokrywę silnika.

)
Odpiąć osłonę, aby uzyskać dostęp
do pompki zasysającej.

)
Odkręcić zawór odpowietrzania.

)

Pompować pompką zasysającą do mo-
mentu pokazania się paliwa w przezro-
czystym wężyku z zielonym złączem.

)
Zakręcić zawór odpowietrzania.

)
Włączyć rozrusznik do momentu
uruchomienia silnika.

)
Założyć i zapiąć osłonę.

)
Zamknąć pokrywę silnika.


W przypadku samochodów wyposażo-
nych w silnik HDi, po wyczerpaniu paliwa
należy ponownie zassać paliwo do ukła-
du paliwowego; patrz odpowiedni rysunek
przedstawiający komorę silnika w rozdzia-
le "Silniki Diesel".
Jeżeli zbiornik w Państwa samochodzie
jest wyposażony w urządzenie zapobie-
gające pomyłce przy tankowaniu, patrz
rozdział "Otwieranie - § Zabezpieczenie
przed pomyłką przy tankowaniu (Diesel)".

Jeżeli silnika nie można uruchomić za
pierwszym razem, nie ponawiać próby;
wykonać procedurę od początku.

169
KONTROLE
SILNIKI BENZYNOWE
Możliwość kontroli poziomów płynów oraz wymiany niektórych elementów.


1.
Zbiornik układu kierowniczego ze
wspomaganiem.

2.
Zbiornik spryskiwacza szyby i re-
fl ektorów.

3.
Zbiornik płynu chłodzącego.
4.
Zbiornik płynu hamulcowego.

5.
Akumulator / Bezpieczniki.

6.
Skrzynka bezpieczników.
7.
Filtr powietrza.

8.
Wskaźnik oleju silnikowego.

9.
Uzupełnianie oleju silnikowego.

170
KONTROLE
SILNIKI DIESEL
Możliwość kontroli poziomów płynów, wymiany niektórych elementów oraz odpowietrzania układu paliwowego.


1.
Zbiornik układu kierowniczego ze
wspomaganiem.

2.
Zbiornik spryskiwacza szyby i re-
fl ektorów.

3.
Zbiornik płynu chłodzącego.
4.
Zbiornik płynu hamulcowego.

5.
Akumulator / Bezpieczniki.

6.
Skrzynka bezpieczników.

7.
Filtr powietrza.
8.
Wskaźnik oleju silnikowego.

9.
Uzupełnianie oleju silnikowego.

10.
Pompa zasysająca * .

11 .
Śruba odpowietrzania * .

*
Zależnie od silnika.

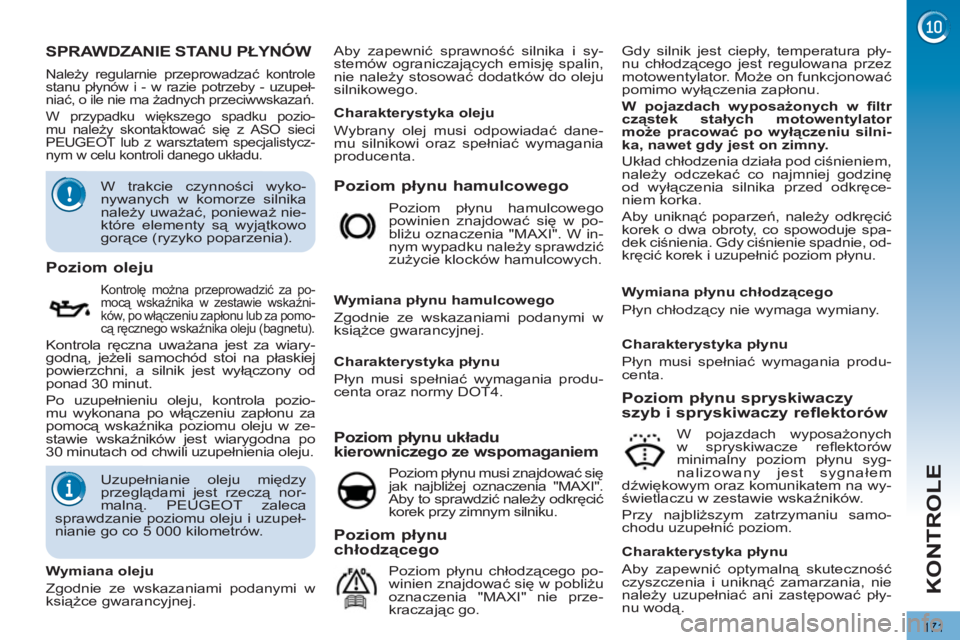

171
KONTROLE
SPRAWDZANIE STANU PŁYNÓW
Należy regularnie przeprowadzać kontrole
stanu płynów i - w razie potrzeby - uzupeł-
niać, o ile nie ma żadnych przeciwwskazań.
W przypadku większego spadku pozio-
mu należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycz-
nym w celu kontroli danego układu.


Poziom płynu hamulcowego

Gdy silnik jest ciepły, temperatura pły-
nu chłodzącego jest regulowana przez
motowentylator. Może on funkcjonować
pomimo wyłączenia zapłonu.

W pojazdach wyposażonych w fi ltr
cząstek stałych motowentylator
może pracować po wyłączeniu silni-
ka, nawet gdy jest on zimny.

Układ chłodzenia działa pod ciśnieniem,
należy odczekać co najmniej godzinę
od wyłączenia silnika przed odkręce-
niem korka.
Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, co spowoduje spa-
dek ciśnienia. Gdy ciśnienie spadnie, od-
kręcić korek i uzupełnić poziom płynu.


Poziom oleju

Kontrolę można przeprowadzić za po-
mocą wskaźnika w zestawie wskaźni-
ków, po włączeniu zapłonu lub za pomo-
cą ręcznego wskaźnika oleju (bagnetu).

Kontrola ręczna uważana jest za wiary-
godną, jeżeli samochód stoi na płaskiej
powierzchni, a silnik jest wyłączony od
ponad 30 minut.
Po uzupełnieniu oleju, kontrola pozio-
mu wykonana po włączeniu zapłonu za
pomocą wskaźnika poziomu oleju w ze-
stawie wskaźników jest wiarygodna po
30 minutach od chwili uzupełnienia oleju.
Poziom płynu hamulcowego
powinien znajdować się w po-
bliżu oznaczenia "MAXI". W in-
nym wypadku należy sprawdzić
zużycie klocków hamulcowych.

Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w
książce gwarancyjnej.


Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu musi znajdować się
jak najbliżej oznaczenia "MAXI".
Aby to sprawdzić należy odkręcić
korek przy zimnym silniku.


Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych
w spryskiwacze refl ektorów
minimalny poziom płynu syg-
nalizowany jest sygnałem
dźwiękowym oraz komunikatem na wy-
świetlaczu w zestawie wskaźników.
Przy najbliższym zatrzymaniu samo-
chodu uzupełnić poziom.

Wymiana oleju
Zgodnie ze wskazaniami podanymi w
książce gwarancyjnej.
Charakterystyka oleju
Wybrany olej musi odpowiadać dane-
mu silnikowi oraz spełniać wymagania
producenta.


Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa oraz normy DOT4.

Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.

Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie
należy uzupeł
niać ani zastępować pły-
nu wodą.



Poziom płynu
chłodzącego

Poziom płynu chłodzącego po-
winien znajdować się w pobliżu
oznaczenia "MAXI" nie prze-
kraczając go.
Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa.

W trakcie czynności wyko-
nywanych w komorze silnika
należy uważać, ponieważ nie-
które elementy są wyjątkowo
gorące (ryzyko poparzenia).

Uzupełnianie oleju między
przeglądami jest rzeczą nor-
malną. PEUGEOT zaleca
sprawdzanie poziomu oleju i uzupeł-
nianie go co 5 000 kilometrów. Aby zapewnić sprawność silnika i sy-
stemów ograniczających emisję spalin,
nie należy stosować dodatków do oleju
silnikowego.

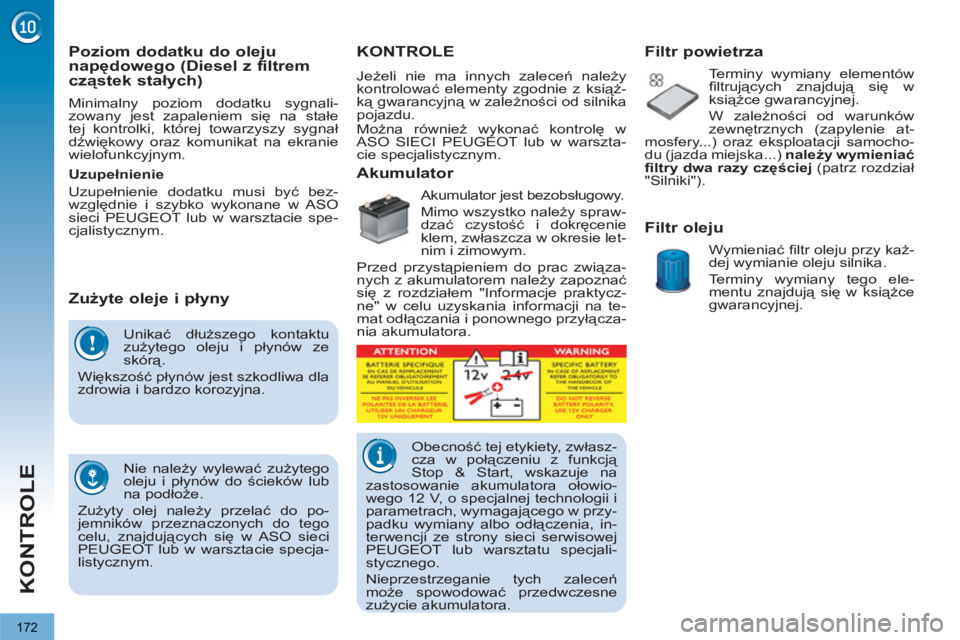

172
KONTROLE
Unikać dłuższego kontaktu
zużytego oleju i płynów ze
skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego
oleju i płynów do ścieków lub
na podłoże.
Zużyty olej należy przelać do po-
jemników przeznaczonych do tego
celu, znajdujących się w ASO sieci
PEUGEOT lub w warsztacie specja-
listycznym.










Poziom dodatku do oleju
napędowego (Diesel z filtrem
cząstek stałych)

Minimalny poziom dodatku sygnali-
zowany jest zapaleniem się na stałe
tej kontrolki, której towarzyszy sygnał
dźwiękowy oraz komunikat na ekranie
wielofunkcyjnym.








Zużyte oleje i płyny
KONTROLE

Akumulator

Akumulator jest bezobsługowy.
Mimo wszystko należy spraw-
dzać czystość i dokręcenie
klem, zwłaszcza w okresie let-
nim i zimowym.
Przed przystąpieniem do prac związa-
nych z akumulatorem należy zapoznać
się z rozdziałem "Informacje praktycz-
ne" w celu uzyskania informacji na te-
mat odłączania i ponownego przyłącza-
nia akumulatora.


Filtr powietrza

Terminy wymiany elementów
fi ltrujących znajdują się w
książce gwarancyjnej.
W zależności od warunków
zewnętrznych (zapylenie at-
mosfery...) oraz eksploatacji samocho-
du (jazda miejska...) należy wymieniać
fi ltry dwa razy częściej
(patrz rozdział
"Silniki").


Filtr oleju

Wymieniać fi ltr oleju przy każ-
dej wymianie oleju silnika.
Terminy wymiany tego ele-
mentu znajdują się w książce
gwarancyjnej.
Uzupełnienie
Uzupełnienie dodatku musi być bez-
względnie i szybko wykonane w ASO
sieci PEUGEOT lub w warsztacie spe-
cjalistycznym.

Jeżeli nie ma innych zaleceń należy
kontrolować elementy zgodnie z książ-
ką gwarancyjną w zależności od silnika
pojazdu.
Można również wykonać kontrolę w
ASO SIECI PEUGEOT lub w warszta-
cie specjalistycznym.






Obecność tej etykiety, zwłasz-
cza w połączeniu z funkcją
Stop & Start, wskazuje na
zastosowanie akumulatora ołowio-
wego 12 V, o specjalnej technologii i
parametrach, wymagającego w przy-
padku wymiany albo odłączenia, in-
terwencji ze strony sieci serwisowej
PEUGEOT lub warsztatu specjali-
stycznego.
Nieprzestrzeganie tych zaleceń
może spowodować przedwczesne
zu
życie akumulatora.

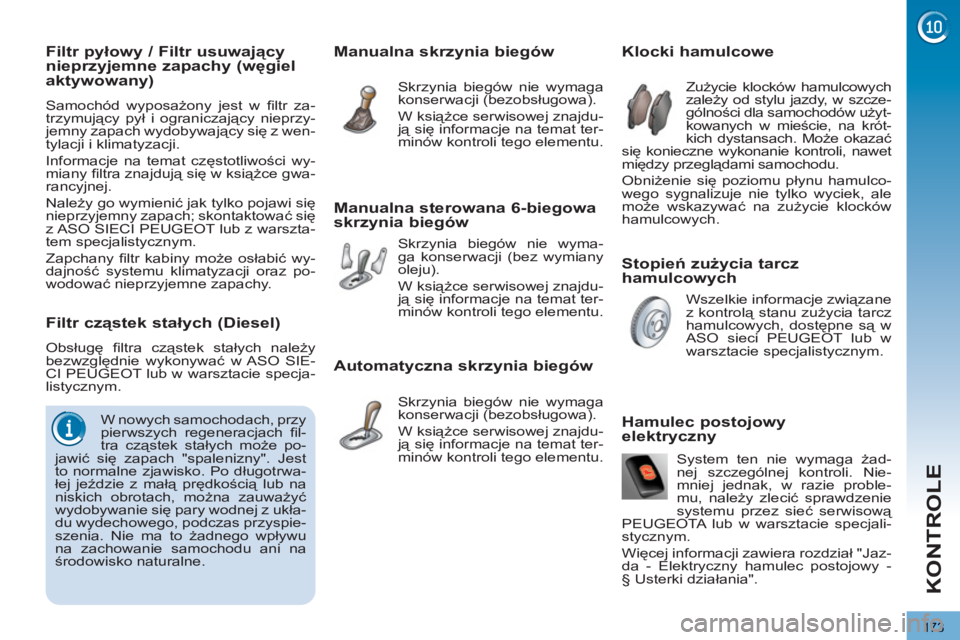

173
KONTROLE

Stopień zużycia tarcz
hamulcowych














Klocki hamulcowe

Zużycie klocków hamulcowych
zależy od stylu jazdy, w szcze-
gólności dla samochodów użyt-
kowanych w mieście, na krót-
kich dystansach. Może okazać
się konieczne wykonanie kontroli, nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulco-
wego sygnalizuje nie tylko wyciek, ale
może wskazywać na zużycie klocków
hamulcowych.
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych, dostępne są w
ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.







Manualna skrzynia biegów

Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.







Manualna sterowana 6-biegowa
skrzynia biegów
Skrzynia biegów nie wyma-
ga konserwacji (bez wymiany
oleju).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.







Automatyczna skrzynia biegów

Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.
System ten nie wymaga żad-
nej szczególnej kontroli. Nie-
mniej jednak, w razie proble-
mu, należy zlecić sprawdzenie
systemu przez sieć serwisową
PEUGEOTA lub w warsztacie specjali-
stycznym.
Więcej informacji zawiera rozdział "Jaz-
da - Elektryczny hamulec postojowy -
§ Usterki działania".






















Hamulec postojowy
elektryczny








Filtr cząstek stałych (Diesel)

Obsługę fi ltra cząstek stałych należy
bezwzględnie wykonywać w ASO SIE-
CI PEUGEOT lub w warsztacie specja-
listycznym.
W nowych samochodach, przy
pierwszych regeneracjach fi l-
tra cząstek stałych może po-
jawić się zapach "spalenizny". Jest
to normalne zjawisko. Po długotrwa-
łej jeździe z małą prędkością lub na
niskich obrotach, można zauważyć
wydobywanie się pary wodnej z ukła-
du wydechowego, podczas przyspie-
szenia. Nie ma to żadnego wpływu
na zachowanie samochodu ani na
środowisko naturalne.


Filtr pyłowy / Filtr usuwający
nieprzyjemne zapachy (węgiel
aktywowany)
Samochód wyposażony jest w fi ltr za-
trzymujący pył i ograniczający nieprzy-
jemny zapach wydobywający się z wen-
tylacji i klimatyzacji.
Informacje na temat częstotliwości wy-
miany fi ltra znajdują się w książce gwa-
rancyjnej.
Należy go wymienić jak tylko pojawi się
nieprzyjemny zapach; skontaktować się
z ASO SIECI PEUGEOT lub z warszta-
tem specjalistycznym.
Zapchany fi ltr kabiny może osłabić wy-
dajność systemu klimatyzacji oraz po-
wodować nieprzyjemne zapachy.

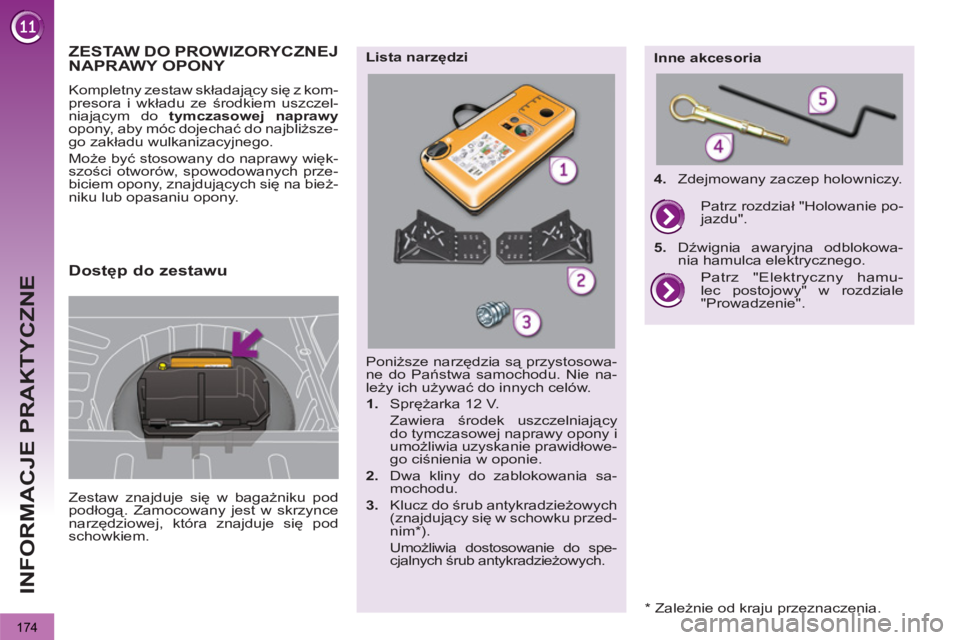

174
INFORMACJE PRAKTYCZNE
ZESTAW DO PROWIZORYCZNEJ
NAPRAWY OPONY
Zestaw znajduje się w bagażniku pod
podłogą. Zamocowany jest w skrzynce
narzędziowej, która znajduje się pod
schowkiem. Kompletny zestaw składający się z kom-
presora i wkładu ze środkiem uszczel-
niającym do tymczasowej naprawy

opony, aby móc dojechać do najbliższe-
go zakładu wulkanizacyjnego.
Może być stosowany do naprawy więk-
szości otworów, spowodowanych prze-
biciem opony, znajdujących się na bież-
niku lub opasaniu opony.

Poniższe narzędzia są przystosowa-
ne do Państwa samochodu. Nie na-
leży ich używać do innych celów.


1.
Sprężarka 12 V.
Zawiera środek uszczelniający
do tymczasowej naprawy opony i
umożliwia uzyskanie prawidłowe-
go ciśnienia w oponie.


2.
Dwa kliny do zablokowania sa-
mochodu.

3.
Klucz do śrub antykradzieżowych
(znajdujący się w schowku przed-
nim * ).
Umożliwia dostosowanie do spe-
cjalnych śrub antykradzieżowych.


Lista narzędzi

Inne akcesoria

4.
Zdejmowany zaczep holowniczy.

Patrz "Elektryczny hamu-lec postojowy" w rozdziale
"Prowadzenie".
Patrz rozdział "Holowanie po-
jazdu".

5.
Dźwignia awaryjna odblokowa-
nia hamulca elektrycznego.

Dostęp do zestawu


*
Zależnie od kraju przeznaczenia.
