5-5
5 Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-29.)
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19770Chaîne de transmission Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-36.)
FBU19794Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous :
U1AS60F0.book Page 5 Friday, February 6, 2009 1:58 PM

5-6
5
Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure.Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in). Pression de gonflage recommandée:
Ava nt
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Pression de gonflage minimum :
Ava nt
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Pression maximale lors du sertissage des ta-
lons de pneu :
Ava nt
250 kPa (2.5 kgf/cm², 36 psi)
Arrière
250 kPa (2.5 kgf/cm², 36 psi)
1. Manomètre basse pression pour pneus
U1AS60F0.book Page 6 Friday, February 6, 2009 1:58 PM

5-7
5
Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Co., Ltd. pour ce modèle.Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de con-
fort. D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats.1. Limite d’usure de pneu
Ava nt :
Fabricant/modèle :
DUNLOP/KT341 Radial
Taille :
AT21 x 7R10
Ty p e :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
DUNLOP/KT345 Radial
Taille :
AT20 x 10R9
Ty p e :
Sans chambre (Tubeless)
U1AS60F0.book Page 7 Friday, February 6, 2009 1:58 PM

5-8
5
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.U1AS60F0.book Page 8 Friday, February 6, 2009 1:58 PM

6-1
6
FBU19880
UTILISATION
FBU19901Lire attentivement ce manuel avant la première uti-
lisation du VTT. Si l’explication d’une commande
ou d’une fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWB00631Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures.FBU29483Mise en marche du moteur ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisation
du véhicule.1. Serrer le frein de stationnement.
2. Tourner la clé de contact sur “ON” et le coupe-
circuit du moteur sur“”.Les témoins d’alerte suivants devraient s’allu-
mer pendant quelques secondes, puis s’étein-
dre.

Témoin d’alerte de la température du li-
quide de refroidissement
Témoin d’alerte du niveau de carburant
Témoin d’alerte de panne moteur
ATTENTIONFCB00824Si un témoin d’alerte reste allumé, se reporter
à la page 4-2 et effectuer le contrôle du circuit
approprié. Afin d’éviter tout endommagement,
ne pas conduire le véhicule lorsqu’un témoin
d’alerte reste allumé.3. Mettre la boîte de vitesses au point mort. Le
témoin du point mort doit s’allumer. Dans le
cas contraire, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans les
conditions suivantes :
La boîte de vitesses est au point mort.
U1AS60F0.book Page 1 Friday, February 6, 2009 1:58 PM

6-2
6

Une vitesse est engagée et l’embrayage est dé-
brayé. Il est toutefois préférable de sélectionner
le point mort avant de mettre le moteur en mar-
che.4. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur. ATTENTION: En
vue de prolonger la durée de service du
moteur, ne jamais accélérer à l’excès tant
que le moteur est froid !
[FCB00162]
N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
FBU20501Fonctionnement du bouton de marche
arrière et conduite en marche arrière
AVERTISSEMENT
FWB00720Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voie
est libre.ATTENTIONFCB00170Arrêter le véhicule avant de changer de vi-
tesse, sous peine d’endommager la boîte de vi-
tesses.1. Arrêter le véhicule, débrayer, puis engager la
première vitesse.
2. Tout en actionnant la pédale de frein, tourner
de la main droite le bouton de marche arrière
dans le sens des aiguilles d’une montre.
U1AS60F0.book Page 2 Friday, February 6, 2009 1:58 PM

6-3
6 3. Actionner le levier d’embrayage et engager la
marche arrière en enfonçant le sélecteur de
vitesses, puis relâcher le bouton de marche
arrière.
N.B.Lorsque la marche arrière est engagée, le témoin
de marche arrière s’allume. Si le témoin ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.4. S’assurer que la voie est libre derrière soi,
puis relâcher la pédale de frein.5. Ouvrir progressivement le levier des gaz et re-
lâcher lentement le levier d’embrayage. Con-
tinuer à regarder vers l’arrière tout en recu-
lant.
FBU20531Passage des vitesses Ce VTT est équipé d’une boîte de vitesses à 5 rap-
ports en marche avant et 1 rapport en marche ar-
rière. La boîte de vitesses permet de contrôler la
puissance disponible à une vitesse donnée ou lors
des démarrages, des accélérations, des montées,
etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever légèrement la pédale pour sélectionner le
point mort.
1. Bouton de marche arrière “REV”
2. Sélecteur de vitesses
2
1
U1AS60F0.book Page 3 Friday, February 6, 2009 1:58 PM

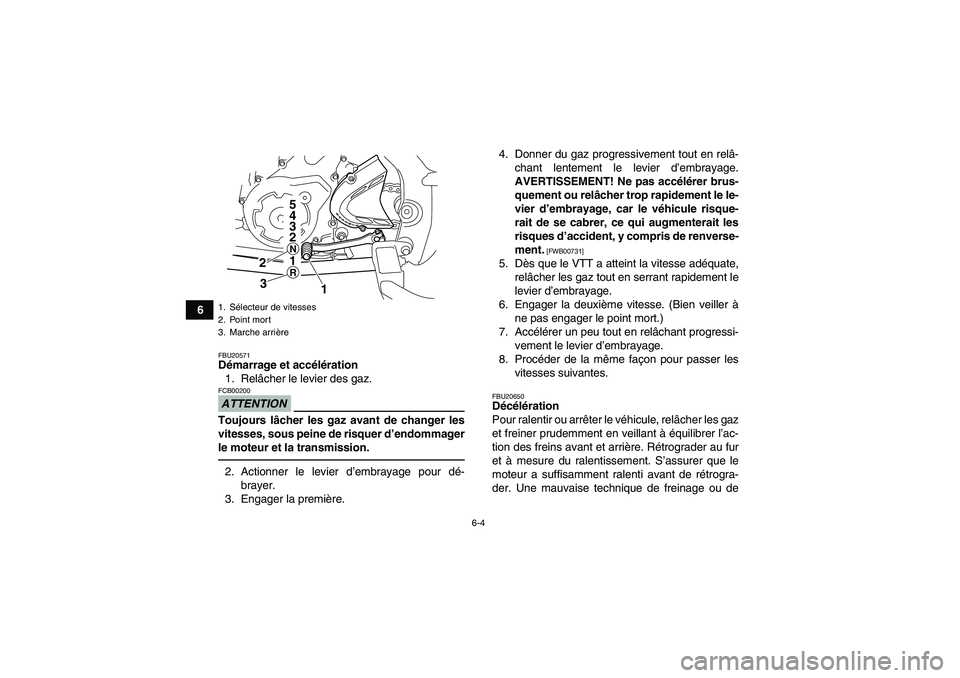

6-4
6
FBU20571Démarrage et accélération
1. Relâcher le levier des gaz.ATTENTIONFCB00200Toujours lâcher les gaz avant de changer les
vitesses, sous peine de risquer d’endommager
le moteur et la transmission.2. Actionner le levier d’embrayage pour dé-
brayer.
3. Engager la première.4. Donner du gaz progressivement tout en relâ-
chant lentement le levier d’embrayage.
AVERTISSEMENT! Ne pas accélérer brus-
quement ou relâcher trop rapidement le le-
vier d’embrayage, car le véhicule risque-
rait de se cabrer, ce qui augmenterait les
risques d’accident, y compris de renverse-
ment.
[FWB00731]
5. Dès que le VTT a atteint la vitesse adéquate,
relâcher les gaz tout en serrant rapidement le
levier d’embrayage.
6. Engager la deuxième vitesse. (Bien veiller à
ne pas engager le point mort.)
7. Accélérer un peu tout en relâchant progressi-
vement le levier d’embrayage.
8. Procéder de la même façon pour passer les
vitesses suivantes.FBU20650Décélération
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Rétrograder au fur
et à mesure du ralentissement. S’assurer que le
moteur a suffisamment ralenti avant de rétrogra-
der. Une mauvaise technique de freinage ou de
1. Sélecteur de vitesses
2. Point mort
3. Marche arrière
2 3
4 5N1R
1
23
