8-52
8
FBU27691Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un
concessionnaire Yamaha.Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U1AS60F0.book Page 52 Friday, February 6, 2009 1:58 PM

8-53
8Surchauffe du moteur
AVERTISSEMENT
FWB02290Attendre que le moteur et le radiateur aient refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de provoquer des brûlures. Toujours couvrir le
bouchon d’un chiffon épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’en-
lever complètement le bouchon.N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à con-
dition de la remplacer dès que possible par le liquide prescrit.Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de refroidissement. (Se reporter au N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U1AS60F0.book Page 53 Friday, February 6, 2009 1:58 PM

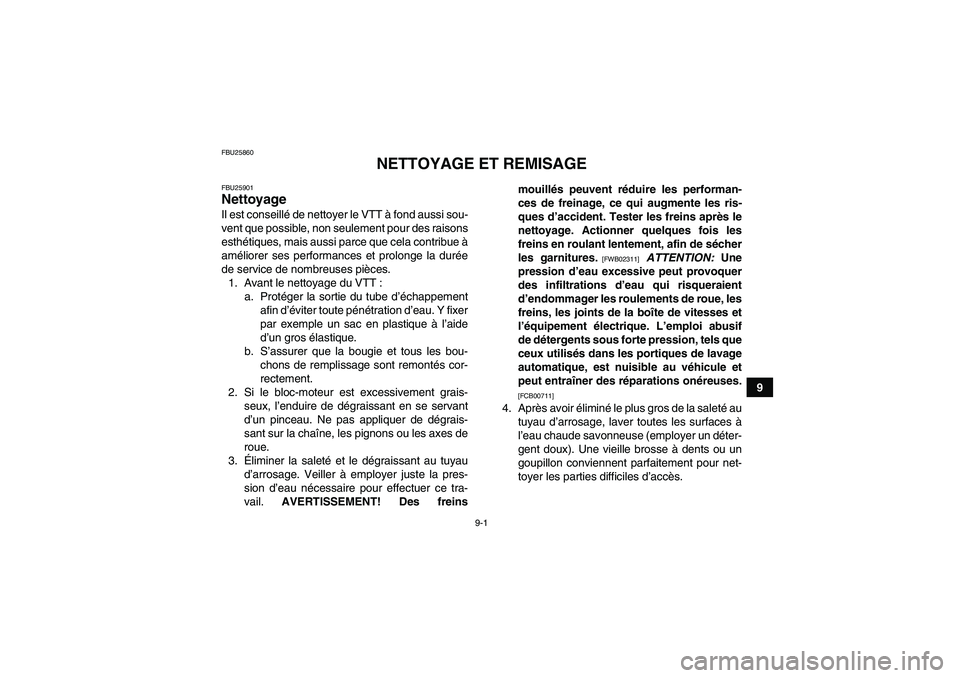

9-1
9
FBU25860
NETTOYAGE ET REMISAGE
FBU25901Nettoyage Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.
1. Avant le nettoyage du VTT :
a. Protéger la sortie du tube d’échappement
afin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que la bougie et tous les bou-
chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais-
seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3.Éliminer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT! Des freinsmouillés peuvent réduire les performan-
ces de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les
freins en roulant lentement, afin de sécher
les garnitures.
[FWB02311]
ATTENTION: Une
pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00711]
4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
U1AS60F0.book Page 1 Friday, February 6, 2009 1:58 PM

9-2
95. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro-
téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
FBU27261Remisage Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse. ATTENTION: Entreposer un
VTT mouillé dans un endroit mal aéré ou le re-couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille,
éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.
[FCB00721]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.
3. Effectuer les étapes ci-dessous afin de proté-
ger le cylindre, les segments, etc., de la corro-
sion.
a. Retirer le capuchon de bougie et déposer
la bougie.
b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie. Quantité spécifiée:
7.5 ml de stabilisateur par litre d’essence (1
oz par gallon)
U1AS60F0.book Page 2 Friday, February 6, 2009 1:58 PM

9-3
9 c. Remonter le capuchon de bougie sur la
bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à
l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remonter
cette dernière et monter ensuite le capu-
chon.
4. Lubrifier tous les câbles de commande ainsi
que les articulations de tous les leviers et pé-
dales.
5. Vérifier et, si nécessaire, régler la pression de
gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.7. Déposer la batterie et la recharger complète-
ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex-
cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-43.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
U1AS60F0.book Page 3 Friday, February 6, 2009 1:58 PM

10-1
10
FBU25960
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1845 mm (72.6 in)
Largeur hors-tout:
1170 mm (46.1 in)
Hauteur hors-tout:
1130 mm (44.5 in)
Hauteur de la selle:
815 mm (32.1 in)
Empattement:
1280 mm (50.4 in)
Garde au sol:
240 mm (9.4 in)
Rayon de braquage minimal:
3500 mm (138 in)Poids:Avec huile et carburant:
192.0 kg (423 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
87.4 dB(A) (EUR)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s² maximum (EUR)
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s² maximum (EUR)Moteur:Type de moteur:
Refroidissement liquide, 4 temps, SACTDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
686 cm³
Alésage × course:
102.0 × 84.0 mm (4.02 × 3.31 in)
Taux de compression:
9.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
Huile de moteur:Marque recommandée:
YAMALUBE
U1AS60F0.book Page 1 Friday, February 6, 2009 1:58 PM

10-2
10
Type:
SAE 5W-30 ou SAE 10W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à huile:
1.75 L (1.85 US qt, 1.54 Imp.qt)
Avec remplacement de l’élément du filtre à huile:
1.85 L (1.96 US qt, 1.63 Imp.qt)Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.61 L (1.70 US qt, 1.42 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement (EUR)
Essence sans plomb exclusivement (AUS) (NZL)
Capacité du réservoir:
11.0 L (2.91 US gal, 2.42 Imp.gal)
Quantité de la réserve:
2.6 L (0.69 US gal, 0.57 Imp.gal)Injection de carburant:Boîtier d’injection:
Type/quantité:
44EHS/1Bougie(s):Fabricant/modèle:
NGK/CR8E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage
Rapport de réduction primaire:
77/34 (2.265)
Système de réduction secondaire:
Entraînement par chaîne
0 10 30 50 70 90 110 130 ˚F -20 -10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-40
SAE 20W-50
U1AS60F0.book Page 2 Friday, February 6, 2009 1:58 PM

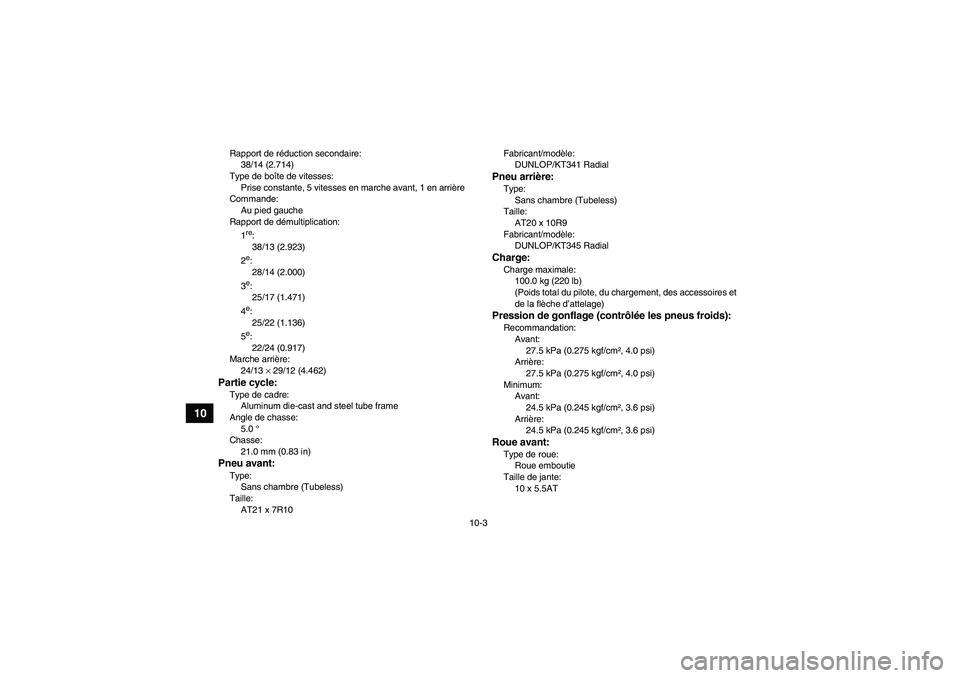

10-3
10
Rapport de réduction secondaire:
38/14 (2.714)
Type de boîte de vitesses:
Prise constante, 5 vitesses en marche avant, 1 en arrière
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/13 (2.923)
2e:
28/14 (2.000)
3e:
25/17 (1.471)
4e:
25/22 (1.136)
5e:
22/24 (0.917)
Marche arrière:
24/13 × 29/12 (4.462)
Partie cycle:Type de cadre:
Aluminum die-cast and steel tube frame
Angle de chasse:
5.0 °
Chasse:
21.0 mm (0.83 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT21 x 7R10Fabricant/modèle:
DUNLOP/KT341 Radial
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10R9
Fabricant/modèle:
DUNLOP/KT345 RadialCharge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Minimum:
Avant:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière:
24.5 kPa (0.245 kgf/cm², 3.6 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
10 x 5.5AT
