2010 YAMAHA WR 250F Betriebsanleitungen (in German)

3-6
WARTUNGSINTERVALLE BEI RENNEINSATZ
KÜHLSYSTEMKühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undichtig-
keit prüfen ●●
Kühlerverschlussdeckel kontrol-
lieren ●
Kühlflüssigkeit wechseln ●Alle zwei Jahre
Schläuche kontrollieren ●
EXTERNE SCHRAUBVERBIND-
UNGEN Festziehen ●● Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER Reinigen und schmieren ●● Schaumfilteröl o. Ä. verwenden.
Erneuern ●
ÖLFILTER Erneuern ●●
MOTORSCHUTZ Erneuern ●Totalausfall
RAHMEN Reinigen und kontrollieren ●●
KRAFTSTOFFTANK UND -HAHN Reinigen und kontrollieren ●●
BREMSEN Hand- und Fußbremshebel-Po-
sition einstellen ●●
Drehpunkte schmieren ●●
Bremsscheiben-Oberfläche
kontrollieren ●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen ●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrau-
ben und Hohlschrauben festzie-
hen ●●
Scheibenbremsbeläge
erneuern ●
Bremsflüssigkeit wechseln ●Alle Jahre
TELESKOPGABEL Kontrollieren und einstellen ●●
Öl wechseln ●● Gabelöl "S1"
Dichtring erneuern ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

3-7
WARTUNGSINTERVALLE BEI RENNEINSATZ
GABEL-DICHT- UND -STAUB-
SCHUTZRINGEReinigen und schmieren ●● Lithiumseifenfett
PROTEKTOR-FÜHRUNG Erneuern ●
FEDERBEIN Kontrollieren und einstellen ●●
Schmieren ●(nach
einer
Fahrt
im Re-
gen) ●Molybdändisulfidfett
Festziehen ●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN Kontrollieren ●●
SCHWINGE Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
SEITENSTÄNDER Schmieren ●Lithiumseifenfett
LENKKOPF Spiel kontrollieren und festzie-
hen ●●
Reinigen und schmieren ●Lithiumseifenfett
Lager erneuern ●
RÄDER UND REIFEN Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen ●●
Kettenrad-Schraube festziehen ●●
Lager kontrollieren ●
Lager erneuern ●
Schmieren ●Lithiumseifenfett
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

3-8
WARTUNGSINTERVALLE BEI RENNEINSATZ
SEILZÜGEVerlauf und Anschluss kontrol-
lieren ●●
Schmieren ●● Yamaha-Seilzugschmiermittel oder
SAE 10W-40 Motoröl
WARMSTART- UND KUP-
PLUNGSHEBEL Spiel kontrollieren ●
BATTERIE Anschlüsse auf Lockerheit und
Korrosion kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

3-9
ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren oder zur Übung, es muss immer sichergestellt werden, dass die Maschine in gutem Fahrzustand ist.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung AusführungSeite
Kühlflüssigkeit Sicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen. P.3-13 – 14
Kraftstoff Sicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.
P.1-20
Motoröl Den Ölstand kontrollieren. Ku
rbelgehäuse und Rahmen auf Öl-
lecks kontrollieren. P.3-16 – 18
Schaltung und Kupplung Kontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert. P.3-14 – 15
Gasdrehgriff und -gehäuse Die Funktion des Gasdrehgriffs und das Gaszugspiel kontrol-
lieren. Gasdrehgriff und -gehäuse ggf. schmieren.
P.3-15
Bremsen Handbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren. P.3-22 – 25
Antriebskette Antriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist. P.3-25 – 27
Räder Reifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.
P.3-30
Lenkung Sicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist. P.3-30 – 31
Teleskopgabel und Feder-
bein Auf Funktionsstörungen und Öl
austritt kontrollieren.
P.3-27 – 30
Seilzüge Sicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden. —
Auspuffkrümmer Sicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist. P.3-12 – 13
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-25
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-32
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren. P.1-22
Kabelanschlüsse Sicherstellen, dass Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind. P.1-7 – 8
Einstellungen Entsprechen die Einstellungen
den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen? P.4-1 – 10

3-10
MOTOR
MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Den Kraftstoffhahn auf "OFF" stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 2
4 Kraftstofftank 1
5 Seitenverkleidung links 1 Luftfiltergehäusedeckel öffnen.
6 Seitenverkleidung rechts 1 Siehe den Abschnitt zum Ausbau.
7 Scheinwerfer-Steckverbinder 1
8 Scheinwerfer 1

3-11
MOTOR

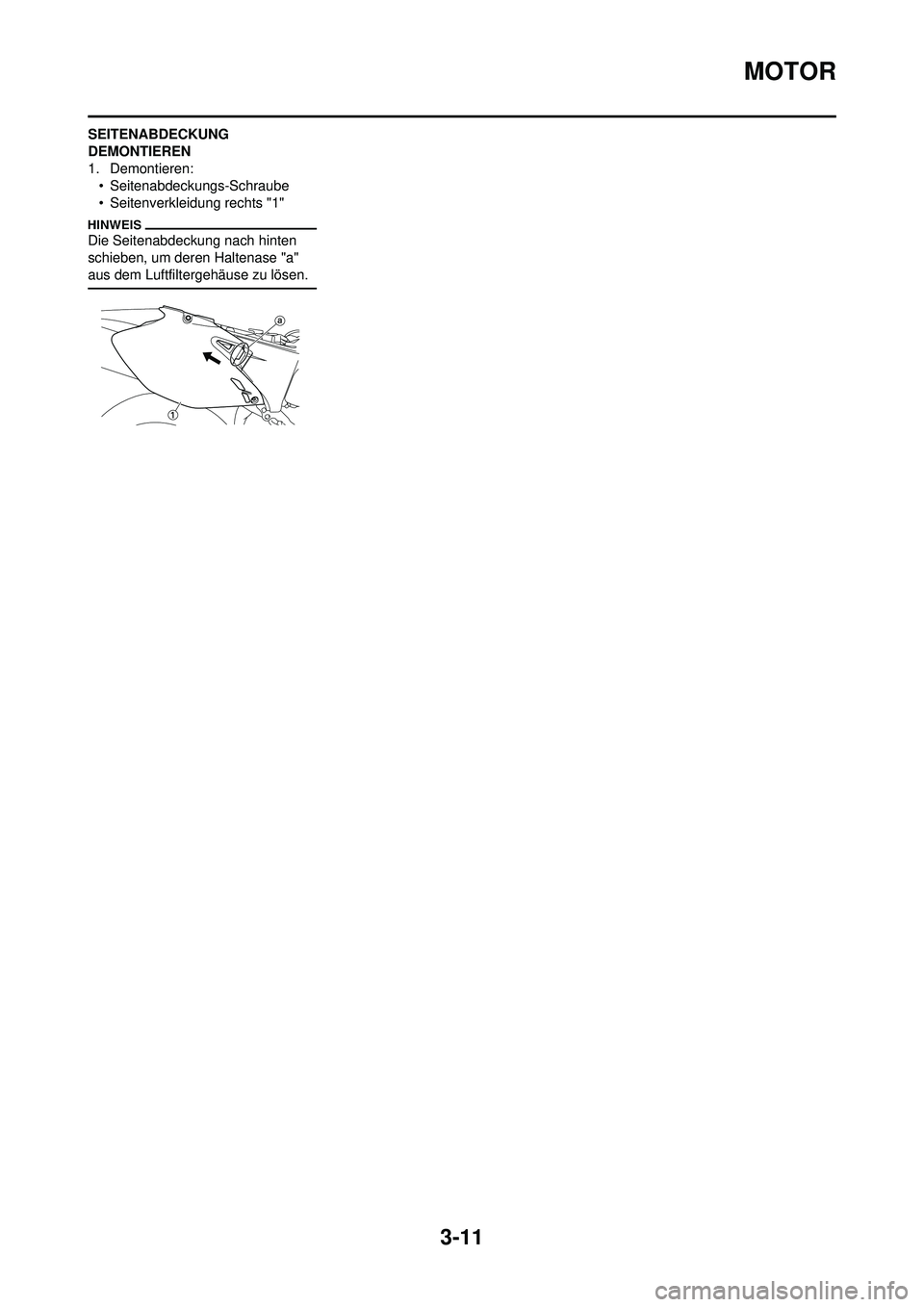

SEITENABDECKUNG
DEMONTIEREN
1. Demontieren:• Seitenabdeckungs-Schraube
• Seitenverkleidung rechts "1"
Die Seitenabdeckung nach hinten
schieben, um deren Haltenase "a"
aus dem Luftfiltergehäuse zu lösen.

3-12
MOTOR

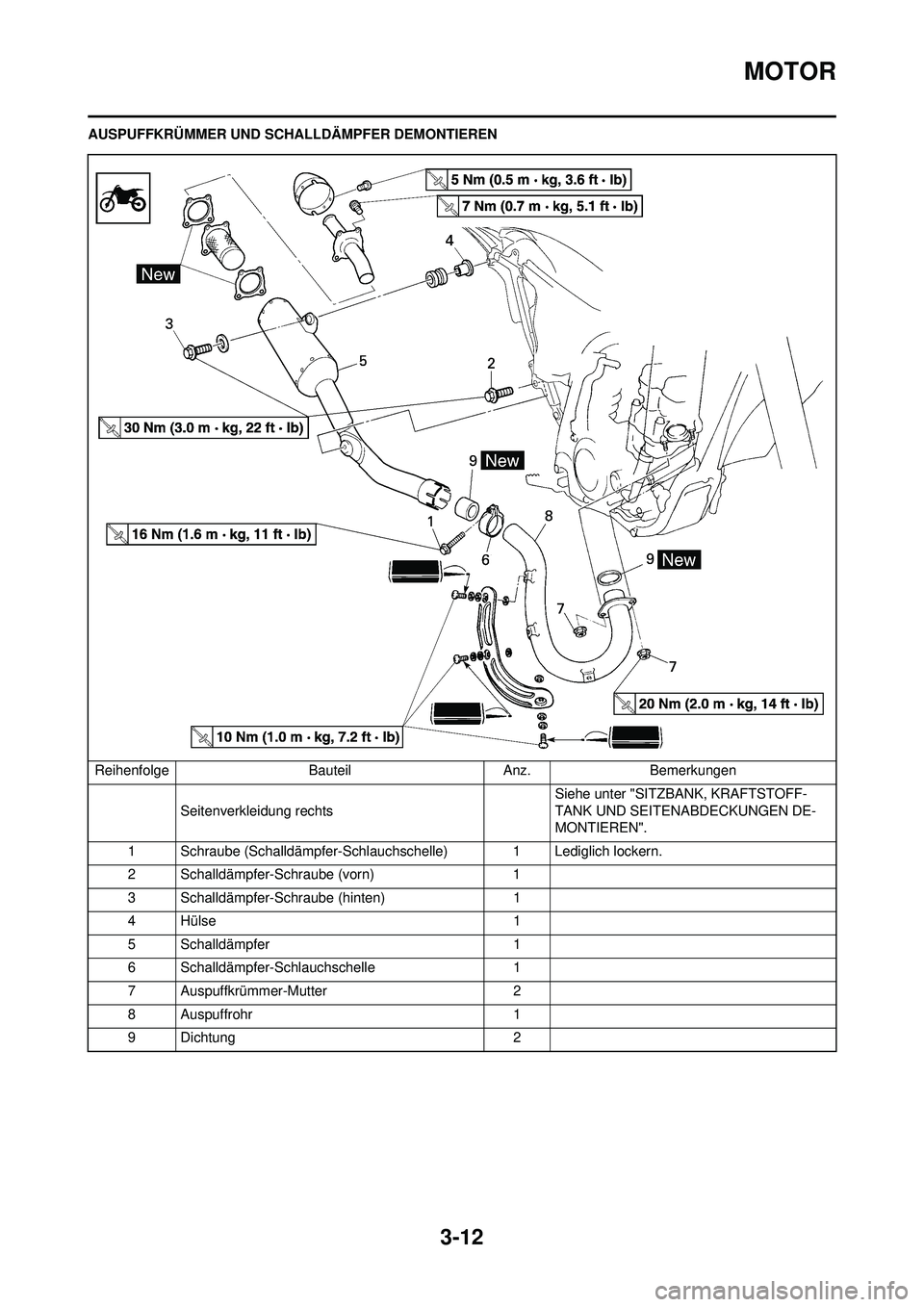

AUSPUFFKRÜMMER UND SCHALLDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Seitenverkleidung rechts Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN DE-
MONTIEREN".
1 Schraube (Schalldämpfer-Schlauchschelle) 1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Hülse 1
5 Schalldämpfer 1
6 Schalldämpfer-Schlauchschelle 1
7 Auspuffkrümmer-Mutter 2
8 Auspuffrohr 1
9 Dichtung 2

3-13
MOTOR

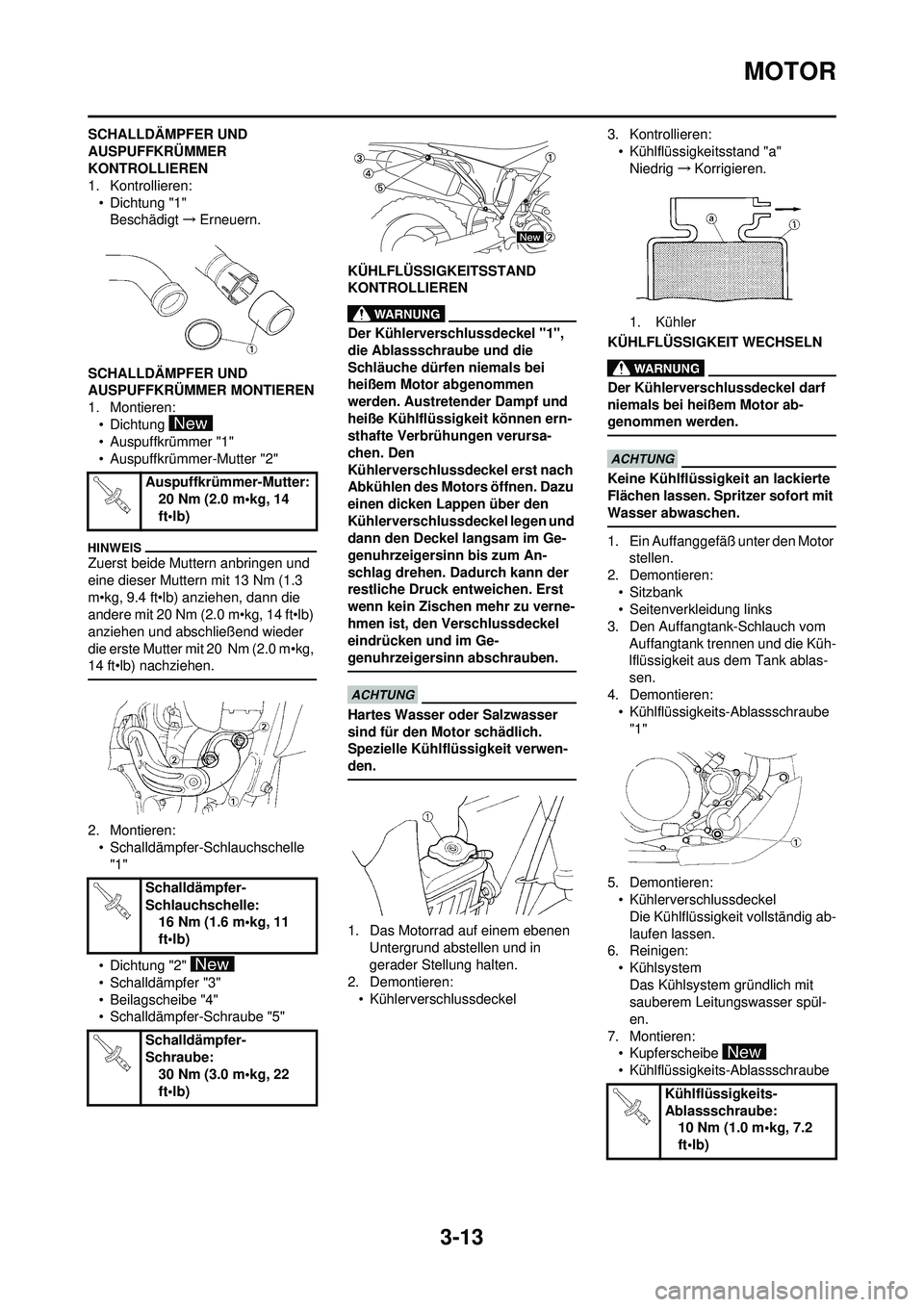

SCHALLDÄMPFER UND
AUSPUFFKRÜMMER
KONTROLLIEREN
1. Kontrollieren:• Dichtung "1"Beschädigt →Erneuern.
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER MONTIEREN
1. Montieren: • Dichtung
• Auspuffkrümmer "1"
• Auspuffkrümmer-Mutter "2"
Zuerst beide Muttern anbringen und
eine dieser Muttern mit 13 Nm (1.3
m•kg, 9.4 ft•lb) anziehen, dann die
andere mit 20 Nm (2.0 m•kg, 14 ft•lb)
anziehen und abschließend wieder
die erste Mutter mit 20 Nm (2.0 m•kg,
14 ft•lb) nachziehen.
2. Montieren:• Schalldämpfer-Schlauchschelle "1"
• Dichtung "2"
• Schalldämpfer "3"
• Beilagscheibe "4"
• Schalldämpfer-Schraube "5" KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
Der Kühlerverschlussdeckel "1",
die Ablassschraube und die
Schläuche dürfen niemals bei
heißem Motor abgenommen
werden. Austretender Dampf und
heiße Kühlflüssigkeit können ern-
sthafte Verbrühu
ngen verursa-
chen. Den
Kühlerverschlussdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Ge-
genuhrzeigersinn abschrauben.
Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Spezielle Kühlflüssigkeit verwen-
den.
1. Das Motorrad auf einem ebenen Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
• Kühlerverschlussdeckel 3. Kontrollieren:
• Kühlflüssigkeitsstand "a"Niedrig →Korrigieren.
1. Kühler
KÜHLFLÜSSIGKEIT WECHSELN
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden.
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den Motor stellen.
2. Demontieren:
• Sitzbank
• Seitenverkleidung links
3. Den Auffangtank-Schlauch vom
Auffangtank trennen und die Küh-
lflüssigkeit aus dem Tank ablas-
sen.
4. Demontieren: • Kühlflüssigkeits-Ablassschraube
"1"
5. Demontieren: • KühlerverschlussdeckelDie Kühlflüssigkeit vollständig ab-
laufen lassen.
6. Reinigen: • Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser spül-
en.
7. Montieren: • Kupferscheibe
• Kühlflüssigkeits-Ablassschraube
Auspuffkrümmer-Mutter:
20 Nm (2.0 m•kg, 14
ft•lb)
Schalldämpfer-
Schlauchschelle: 16 Nm (1.6 m•kg, 11
ft•lb)
Schalldämpfer-
Schraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Kühlflüssigkeits-
Ablassschraube:10 Nm (1.0 m•kg, 7.2
ft•lb)
