2010 YAMAHA WR 250F Betriebsanleitungen (in German)

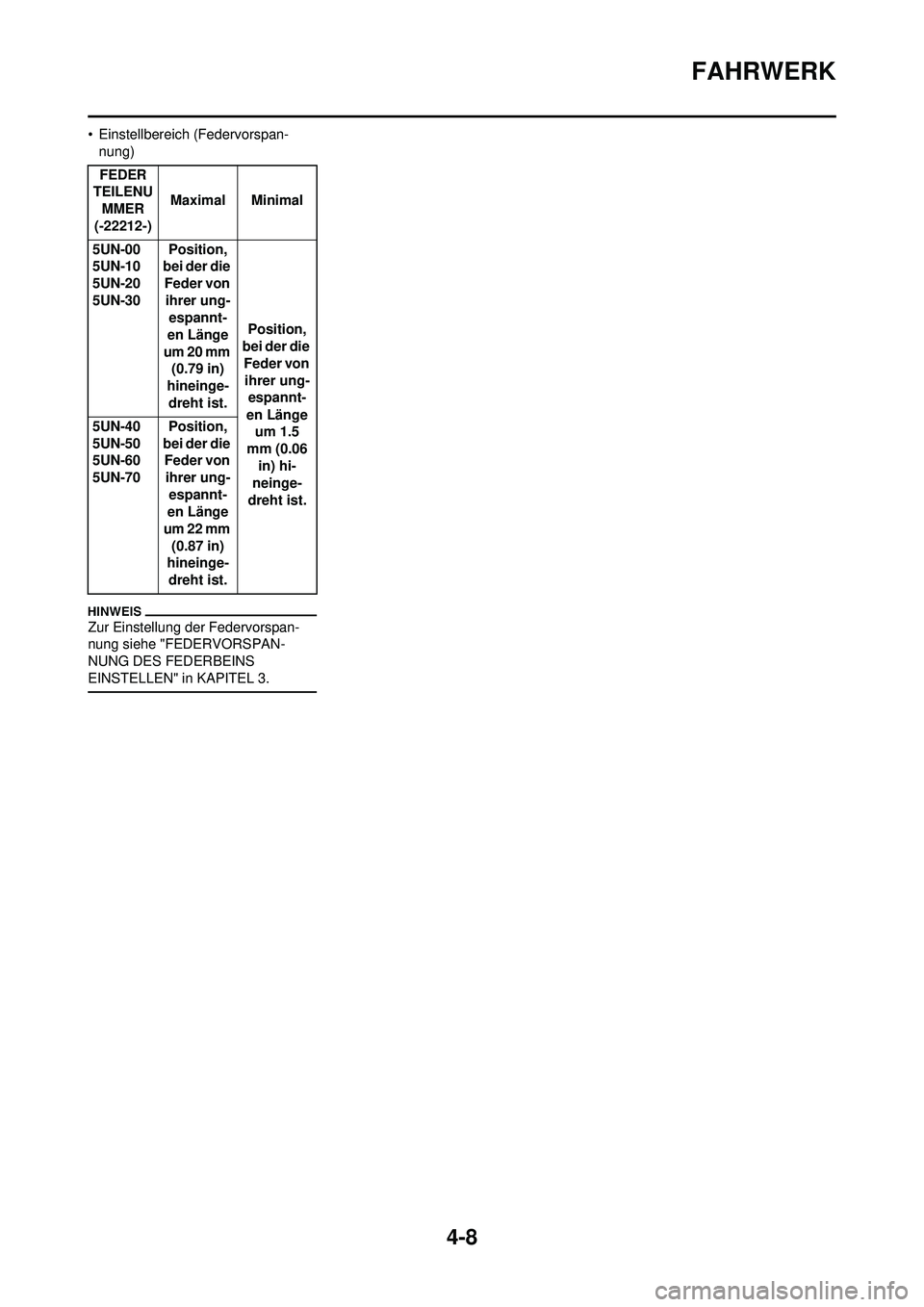

4-8
FAHRWERK
• Einstellbereich (Federvorspan-nung)
Zur Einstellung der Federvorspan-
nung siehe "FEDERVORSPAN-
NUNG DES FEDERBEINS
EINSTELLEN" in KAPITEL 3.
FEDER
TEILENU M M E R
(-22212-) Maximal Minimal
5UN-00
5UN-10
5UN-20
5UN-30 Position,
bei der die Feder von
ihrer ung- espannt-
en Länge
um 20 mm (0.79 in)
hineinge-
dreht ist. Position,
bei der die
Feder von ihrer ung- espannt-
en Länge um 1.5
mm (0.06
in) hi-
neinge-
dreht ist.
5UN-40
5UN-50
5UN-60
5UN-70
Position,
bei der die Feder von
ihrer ung- espannt-
en Länge
um 22 mm (0.87 in)
hineinge-
dreht ist.

4-9
FAHRWERK
FEDERUNGSEINSTELLUNG (TELESKOPGABEL)
• Treten bei der Standardeinstellung die in folgender Tabelle aufgefuhrten Symptome auf, die entsprechenden Einstellun-
gen ausfuhren.
• Vor der Einstellung sicherstellen, dass die Einbaulang e der Federbein-Feder 90–100 mm (3.5–3.9 in) betragt.
SymptomAbschnitt
Kontrollieren Einstellen
Spru
ng Groß
er
Ab-
stand Mit-
tlerer Ab-
stand Klein-
er
Ab-
stand
Hart im gesamten
Bereich ○○○ Druckstufen-Dämpfung-
skraft
Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Ölstand (Ölmenge) Den Ölstand um ca. 5–10 mm (0.2–0.4 in) sen- ken.
Feder Weichere Feder einbauen.
Raue Bewegung im
gesamten Bereich ○○○○ Standrohr
Auf Verbiegung, Dellen und andere sichtbare
Schäden kontrollieren.
Gleitrohr
Anzugsmoment, untere
Gabelbrücke Vorschriftsmäßig festziehen.
Bewegung am An-
fang schwierig. ○Zugstufen-Dämpfung-
skraft
Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Dichtring Dichtringwandung mit Schmierfett bestreichen.
Weich im gesamten
Bereich, schlägt du-
rch ○○ Druckstufen-Dämpfung-
skraft
Den Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Ölstand (Ölmenge) Den Ölstand um ca. 5–10 mm (0.2–0.4 in) anhe- ben.
Feder Härtere Feder einbauen.
Hart am Ende ○ Ölstand (Ölmenge) Den Ölstand um ca. 5 mm (0.2 in) senken.
Weich am Ende,
schlägt durch ○
Ölstand (Ölmenge) Den Ölstand um ca. 5 mm (0.2 in) anheben.
Steif am Anfang ○○○○ Druckstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Front niedrig, neigt
nach vorn ○○Druckstufen-Dämpfung-
skraft
Den Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Zugstufen-Dämpfung-
skraft Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Ausgleich mit Heck Die Einbaulänge auf 95–100 mm (3.7–3.9 in) ein- stellen, um das Motorrad nach hinten zu neigen.
Ölstand (Ölmenge) Den Ölstand um ca. 5 mm (0.2 in) anheben.
Front hoch, neigt
nach hinten ○○Druckstufen-Dämpfung-
skraft
Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Ausgleich mit Heck Die Einbaulänge auf 90–95 mm (3.5–3.7 in) ein- stellen, um das Motorrad nach vorn zu neigen.
Feder Weichere Feder einbauen.
Ölstand (Ölmenge) Den Ölstand um ca. 5–10 mm (0.2–0.4 in) sen- ken.

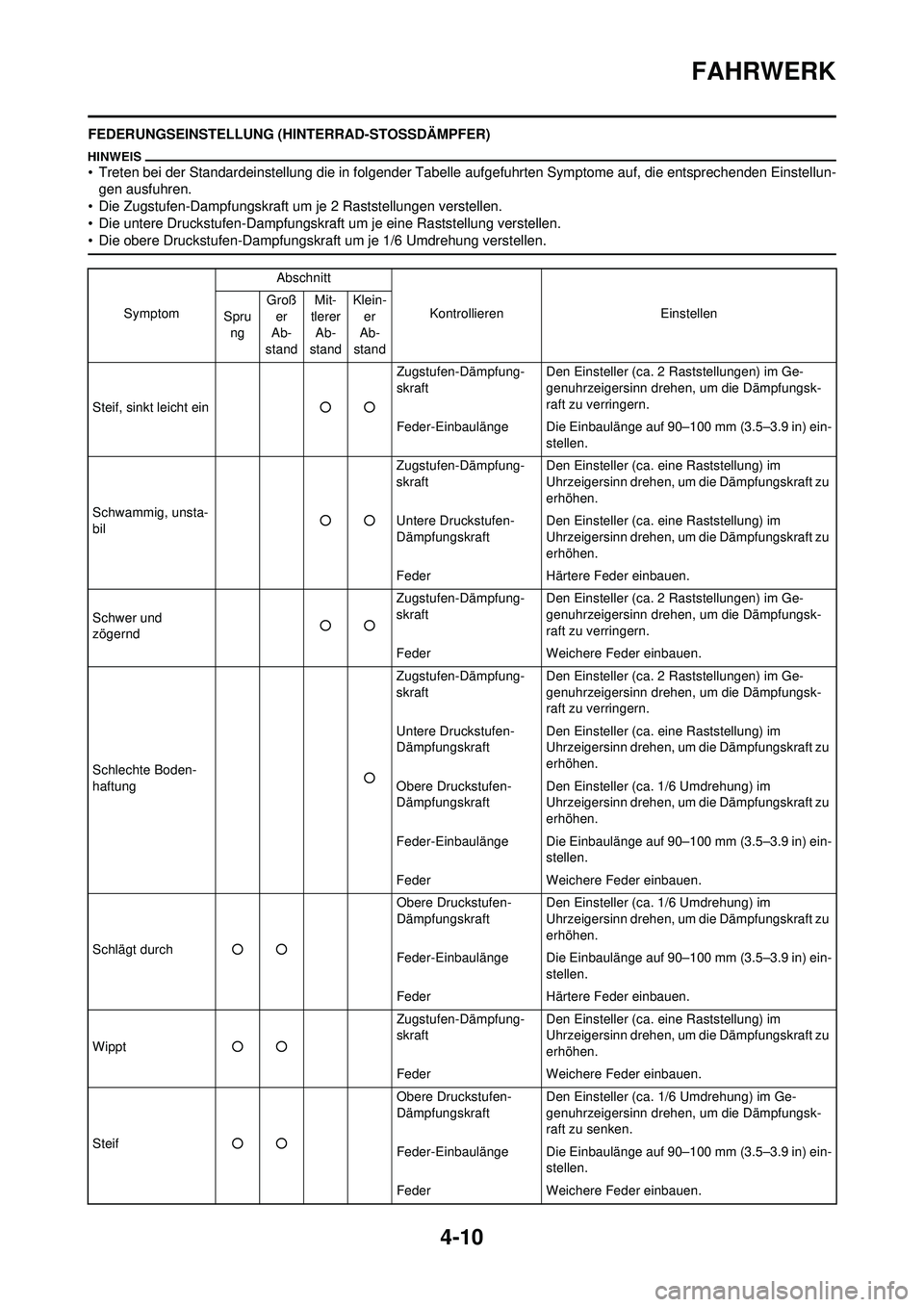

4-10
FAHRWERK
FEDERUNGSEINSTELLUNG (HINTERRAD-STOSSDÄMPFER)
• Treten bei der Standardeinstellung die in folgender Tabelle aufgefuhrten Symptome auf, die entsprechenden Einstellun-
gen ausfuhren.
• Die Zugstufen-Dampfungskraft um je 2 Raststellungen verstellen.
• Die untere Druckst ufen-Dampfungskraft um je eine Ra ststellung verstellen.
• Die obere Druckstufen-D ampfungskraft um je 1/6 Umdrehung verstellen.
Symptom Abschnitt
Kontrollieren Einstellen
Spru
ng Groß
er
Ab-
stand Mit-
tlerer Ab-
stand Klein-
er
Ab-
stand
Steif, sinkt leicht ein ○○Zugstufen-Dämpfung-
skraft
Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein- stellen.
Schwammig, unsta-
bil ○○Zugstufen-Dämpfung-
skraft
Den Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Untere Druckstufen-
Dämpfungskraft Den Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder Härtere Feder einbauen.
Schwer und
zögernd ○○Zugstufen-Dämpfung-
skraft
Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Feder Weichere Feder einbauen.
Schlechte Boden-
haftung ○Zugstufen-Dämpfung-
skraft
Den Einsteller (ca. 2 Raststellungen) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu verringern.
Untere Druckstufen-
Dämpfungskraft Den Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Obere Druckstufen-
Dämpfungskraft Den Einsteller (ca. 1/6 Umdrehung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein- stellen.
Feder Weichere Feder einbauen.
Schlägt durch ○○ Obere Druckstufen-
Dämpfungskraft
Den Einsteller (ca. 1/6 Umdrehung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein- stellen.
Feder Härtere Feder einbauen.
Wippt ○○ Zugstufen-Dämpfung-
skraft
Den Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder Weichere Feder einbauen.
Steif ○○ Obere Druckstufen-
Dämpfungskraft
Den Einsteller (ca. 1/6 Umdrehung) im Ge-
genuhrzeigersinn drehen, um die Dämpfungsk-
raft zu senken.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein- stellen.
Feder Weichere Feder einbauen.

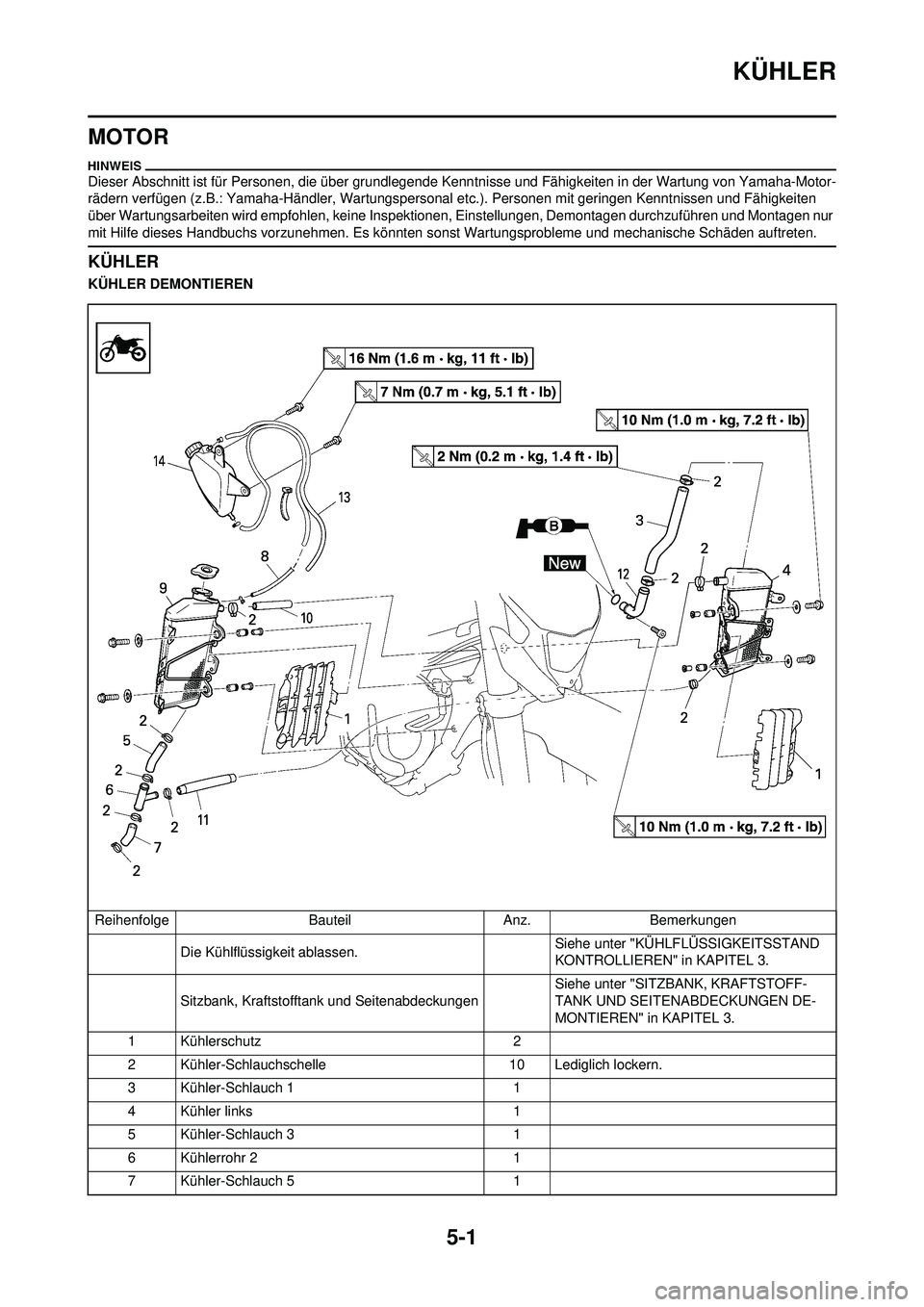

5-1
KÜHLER
MOTOR
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten s onst Wartungsprobleme und mechanische Schäden auftreten.
KÜHLER
KÜHLER DEMONTIEREN
Reihenfolge BauteilAnz.Bemerkungen
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLF
LÜSSIGKEITSSTAND
KONTROLLIEREN" in KAPITEL 3.
Sitzbank, Kraftstofftank und Seitenabdeckungen Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN DE-
MONTIEREN" in KAPITEL 3.
1 Kühlerschutz 2
2 Kühler-Schlauchschelle 10 Lediglich lockern.
3 Kühler-Schlauch 1 1
4 Kühler links 1
5 Kühler-Schlauch 3 1
6 Kühlerrohr 2 1
7 Kühler-Schlauch 5 1

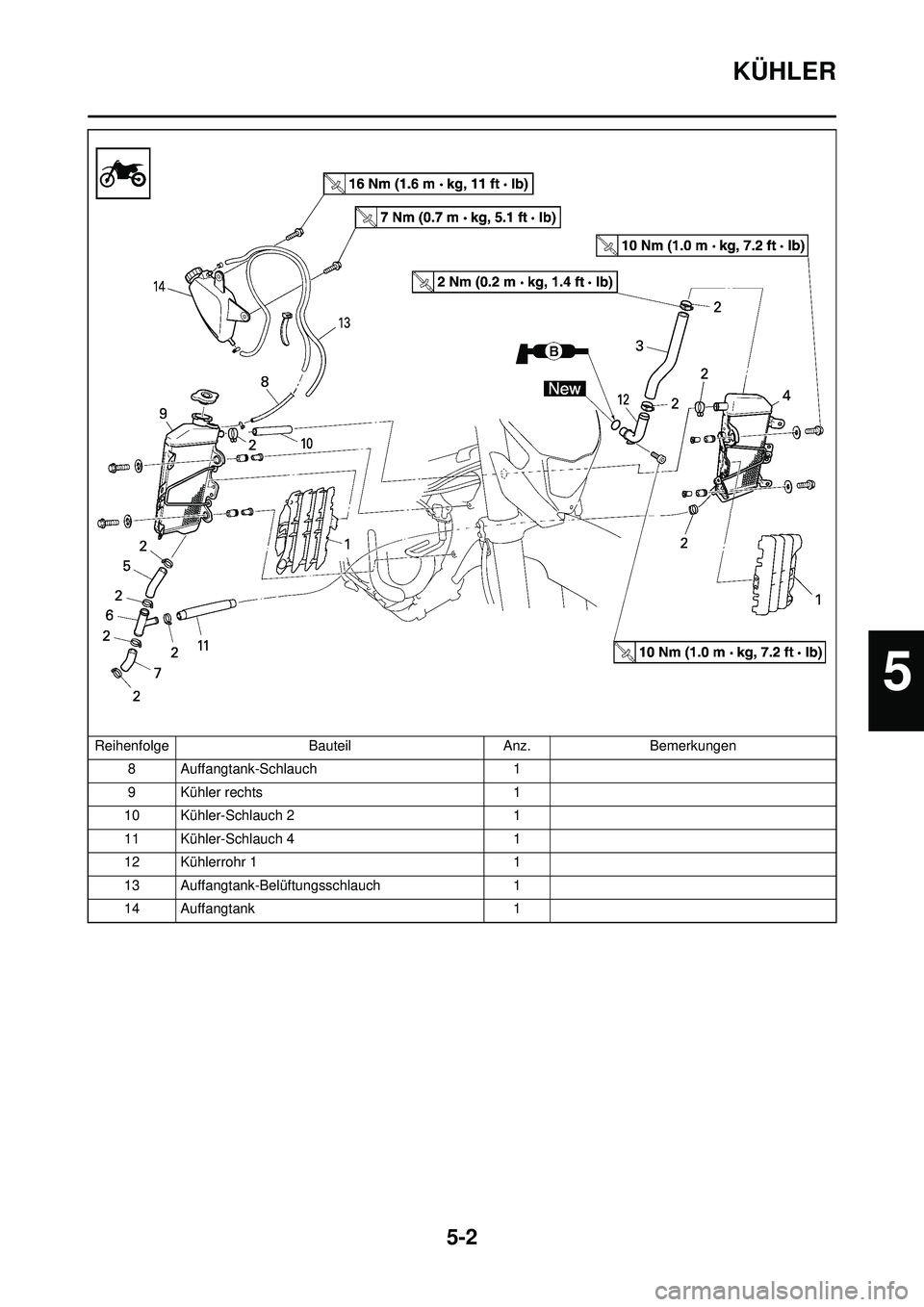

5-2
KÜHLER
8 Auffangtank-Schlauch1
9 Kühler rechts 1
10 Kühler-Schlauch 2 1
11 Kühler-Schlauch 4 1
12 Kühlerrohr 1 1
13 Auffangtank-Belüftungsschlauch 1
14 Auffangtank 1
Reihenfolge
BauteilAnz.Bemerkungen
5

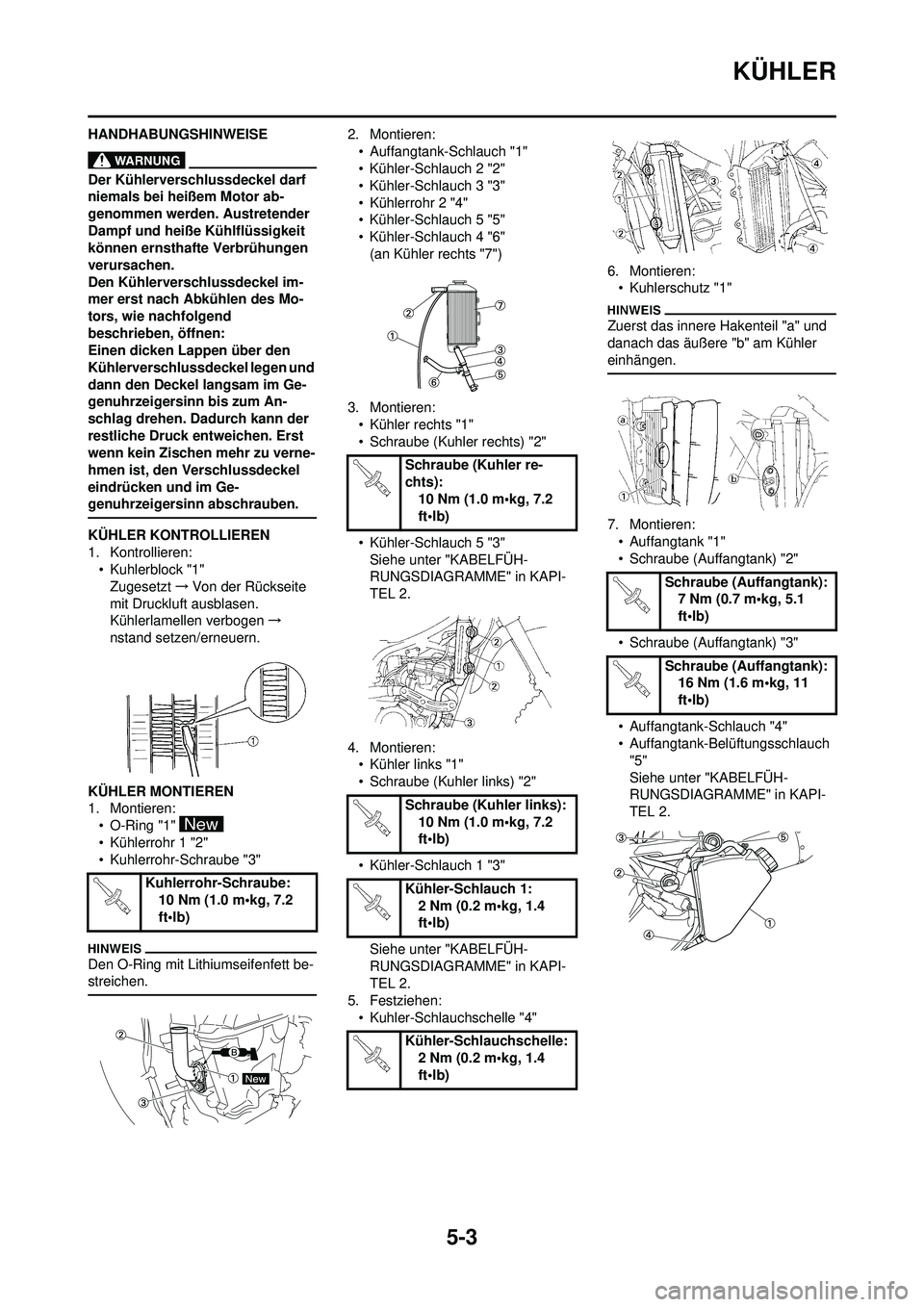

5-3
KÜHLER
HANDHABUNGSHINWEISE
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel im-
mer erst nach Abkühlen des Mo-
tors, wie nachfolgend
beschrieben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Ge-
genuhrzeigersinn abschrauben.
KÜHLER KONTROLLIEREN
1. Kontrollieren: • Kuhlerblock "1"
Zugesetzt →Von der Rückseite
mit Druckluft ausblasen.
Kühlerlamellen verbogen →
nstand setzen/erneuern.
KÜHLER MONTIEREN
1. Montieren: • O-Ring "1"
• Kühlerrohr 1 "2"
• Kuhlerrohr-Schraube "3"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Auffangtank-Schlauch "1"
• Kühler-Schlauch 2 "2"
• Kühler-Schlauch 3 "3"
• Kühlerrohr 2 "4"
• Kühler-Schlauch 5 "5"
• Kühler-Schlauch 4 "6"(an Kühler rechts "7")
3. Montieren: • Kühler rechts "1"
• Schraube (Kuhler rechts) "2"
• Kühler-Schlauch 5 "3"Siehe unter "KABELFÜH-
RUNGSDIAGRAMME" in KAPI-
TEL 2.
4. Montieren: • Kühler links "1"
• Schraube (Kuhler links) "2"
• Kühler-Schlauch 1 "3"
Siehe unter "KABELFÜH-
RUNGSDIAGRAMME" in KAPI-
TEL 2.
5. Festziehen: • Kuhler-Schlauchschelle "4" 6. Montieren:
• Kuhlerschutz "1"
Zuerst das innere Hakenteil "a" und
danach das äußere "b" am Kühler
einhängen.
7. Montieren:
• Auffangtank "1"
• Schraube (Auffangtank) "2"
• Schraube (Auffangtank) "3"
• Auffangtank-Schlauch "4"
• Auffangtank-Belüftungsschlauch "5"
Siehe unter "KABELFÜH-
RUNGSDIAGRAMME" in KAPI-
TEL 2.
Kuhlerrohr-Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kuhler re-
chts):10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kuhler links): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 1: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauchschelle: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Schraube (Auffangtank): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Schraube (Auffangtank): 16 Nm (1.6 m•kg, 11
ft•lb)

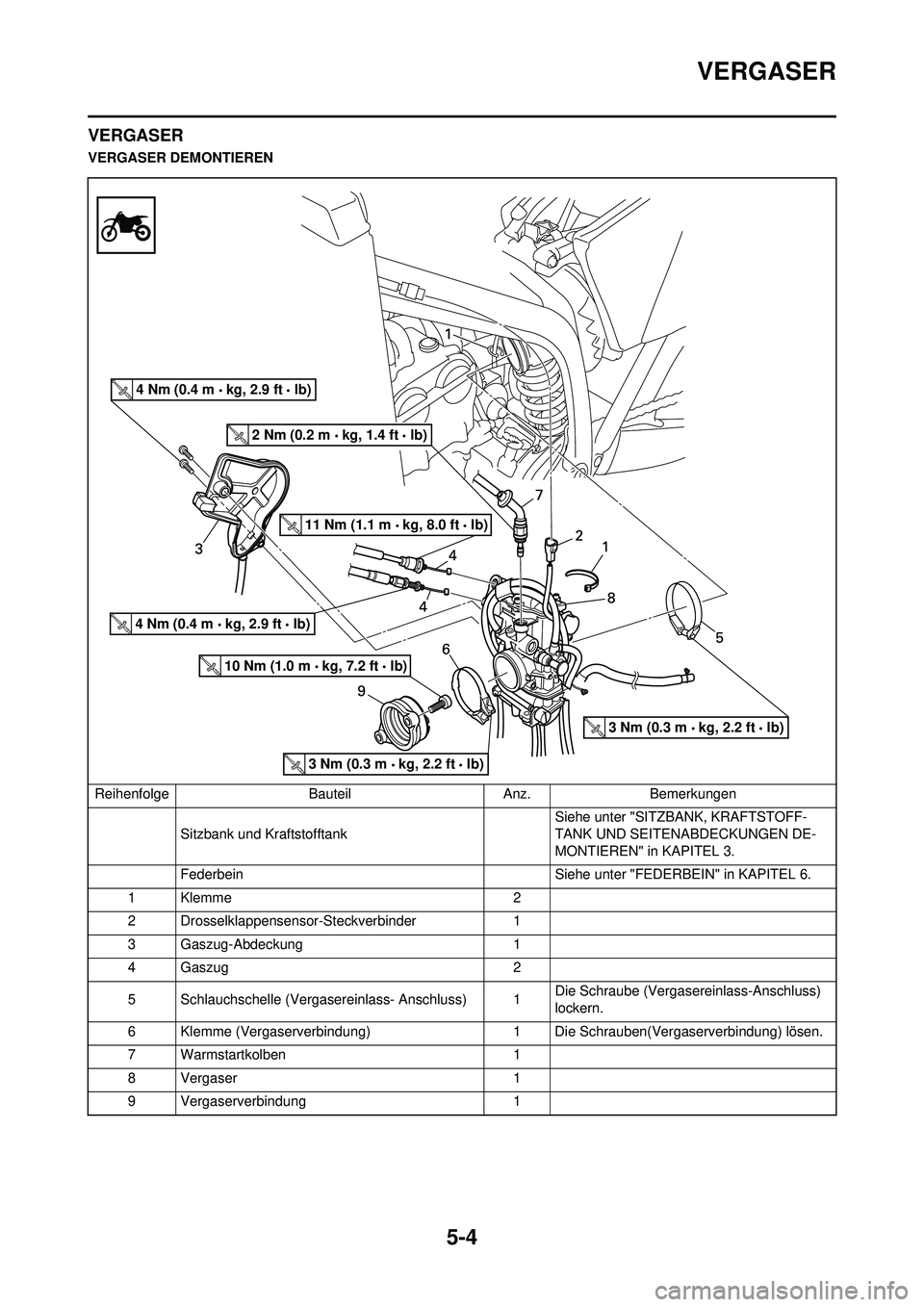

5-4
VERGASER
VERGASER
VERGASER DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN DE-
MONTIEREN" in KAPITEL 3.
Federbein Siehe unter "FEDERBEIN" in KAPITEL 6.
1Klemme 2
2 Drosselklappensensor-Steckverbinder 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle (Verga sereinlass- Anschluss) 1 Die Schraube (Vergasereinlass-Anschluss)
lockern.
6 Klemme (Vergaserverbindung) 1 Die Schrauben(Vergaserverbindung) lösen.
7 Warmstartkolben 1
8 Vergaser 1
9 Vergaserverbindung 1
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)

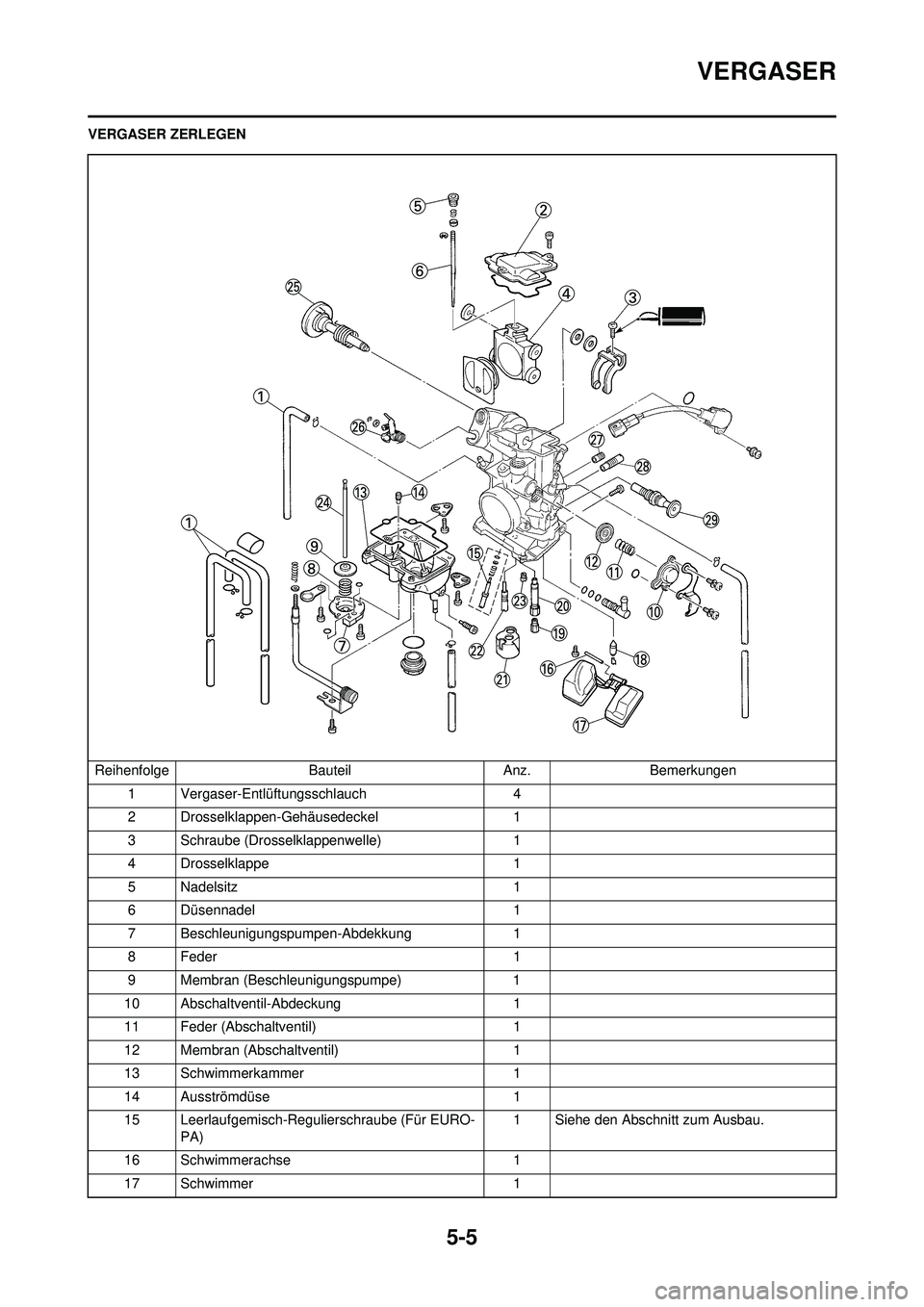

5-5
VERGASER
VERGASER ZERLEGENReihenfolge BauteilAnz.Bemerkungen
1 Vergaser-Entlüftungsschlauch 4
2 Drosselklappen-Gehäusedeckel 1
3 Schraube (Drosselklappenwelle) 1
4 Drosselklappe 1
5 Nadelsitz 1
6 Düsennadel 1
7 Beschleunigungspumpen-Abdekkung 1
8 Feder 1
9 Membran (Beschleunigungspumpe) 1
10 Abschaltventil-Abdeckung 1
11 Feder (Abschaltventil) 1
12 Membran (Abschaltventil) 1
13 Schwimmerkammer 1
14 Ausströmdüse 1
15 Leerlaufgemisch-Regulierschraube (Für EURO- PA) 1 Siehe den Abschnitt zum Ausbau.
16 Schwimmerachse 1
17 Schwimmer 1
