2010 YAMAHA WR 250F Betriebsanleitungen (in German)

2-18
ANZUGSMOMENT

2-19

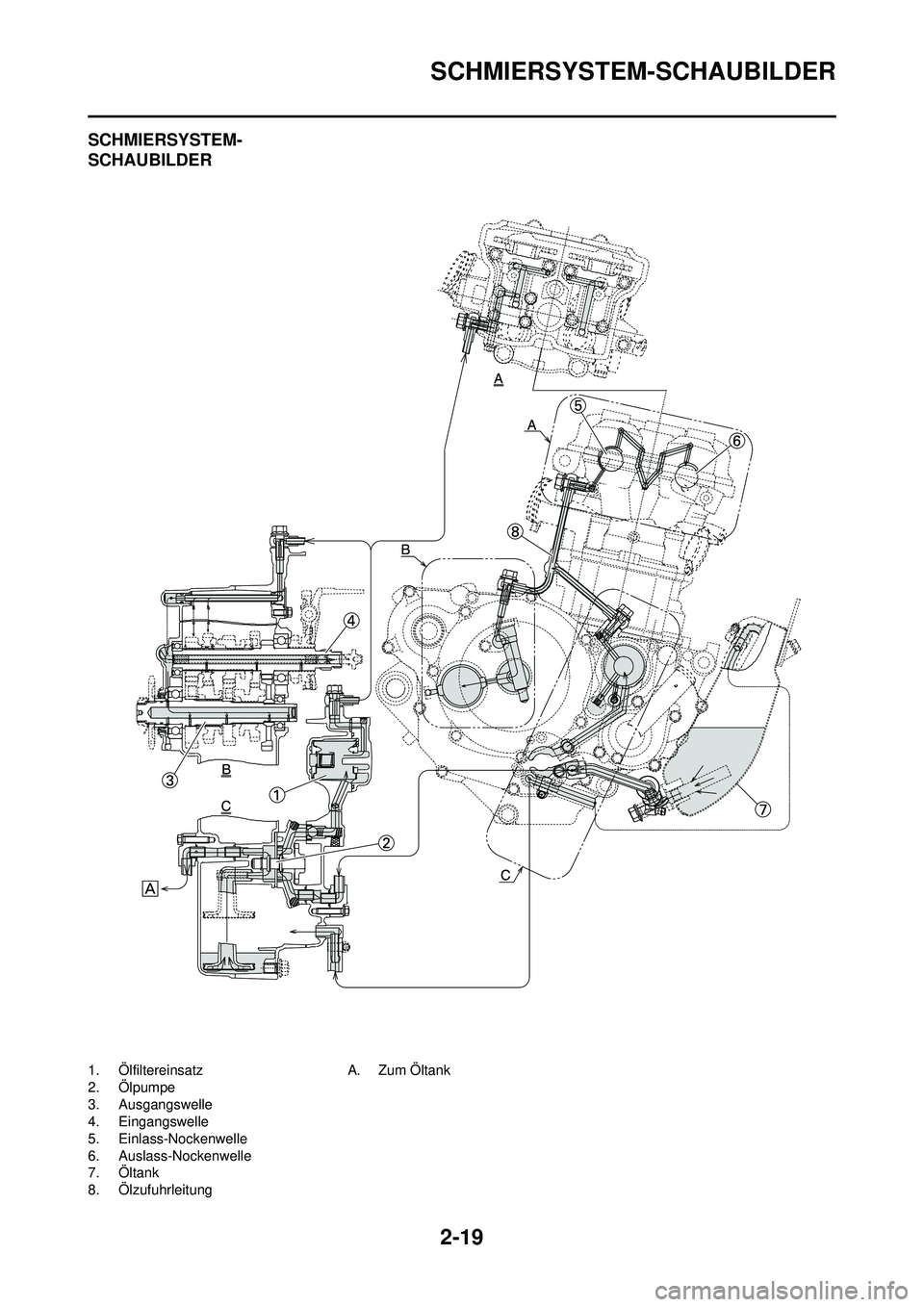

SCHMIERSYSTEM-SCHAUBILDER
SCHMIERSYSTEM-
SCHAUBILDER
1. Ölfiltereinsatz
2. Ölpumpe
3. Ausgangswelle
4. Eingangswelle
5. Einlass-Nockenwelle
6. Auslass-Nockenwelle
7. Öltank
8. ÖlzufuhrleitungA. Zum Öltank

2-20

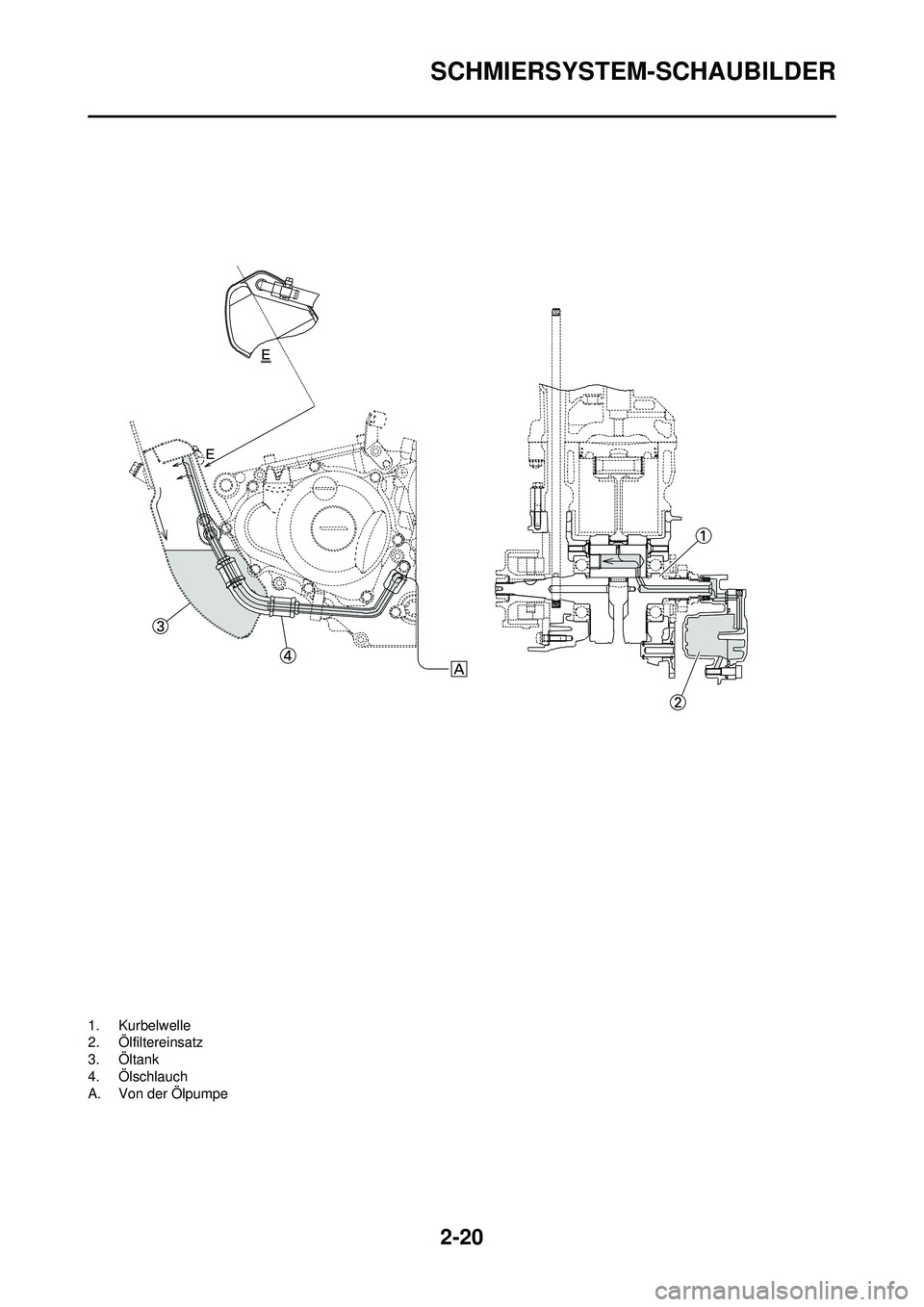

SCHMIERSYSTEM-SCHAUBILDER
1. Kurbelwelle
2. Ölfiltereinsatz
3. Öltank
4. Ölschlauch
A. Von der Ölpumpe

2-21

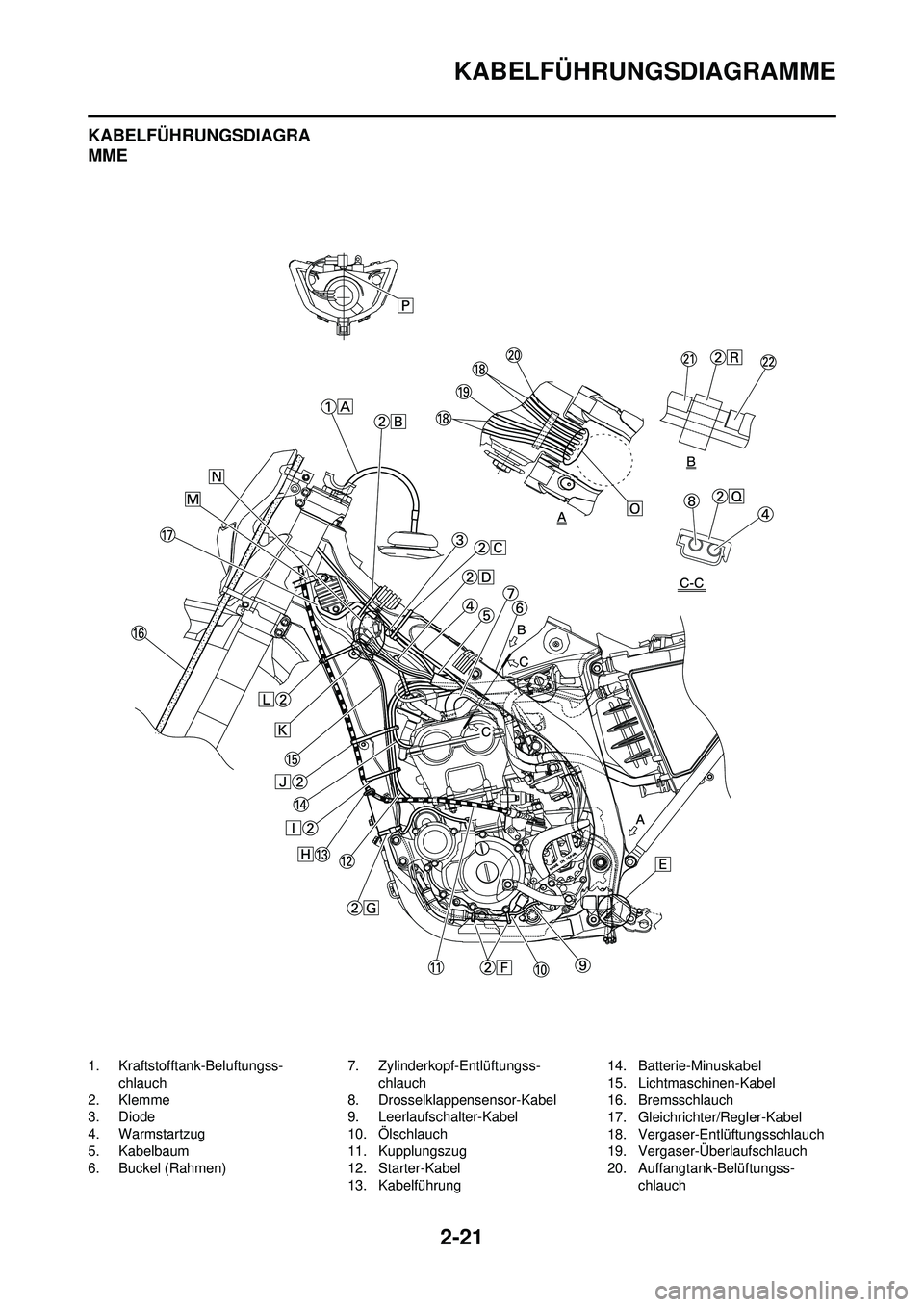

KABELFÜHRUNGSDIAGRAMME
KABELFÜHRUNGSDIAGRA
MME
1. Kraftstofftank-Beluftungss-chlauch
2. Klemme
3. Diode
4. Warmstartzug
5. Kabelbaum
6. Buckel (Rahmen) 7. Zylinderkopf-Entlüftungss-
chlauch
8. Drosselklappensensor-Kabel
9. Leerlaufschalter-Kabel
10. Ölschlauch
11. Kupplungszug
12. Starter-Kabel
13. Kabelführung 14. Batterie-Minuskabel
15. Lichtmaschinen-Kabel
16. Bremsschlauch
17. Gleichrichter/Regler-Kabel
18. Vergaser-Entlüftungsschlauch
19. Vergaser-Überlaufschlauch
20. Auffangtank-Belüftungss-
chlauch

2-22

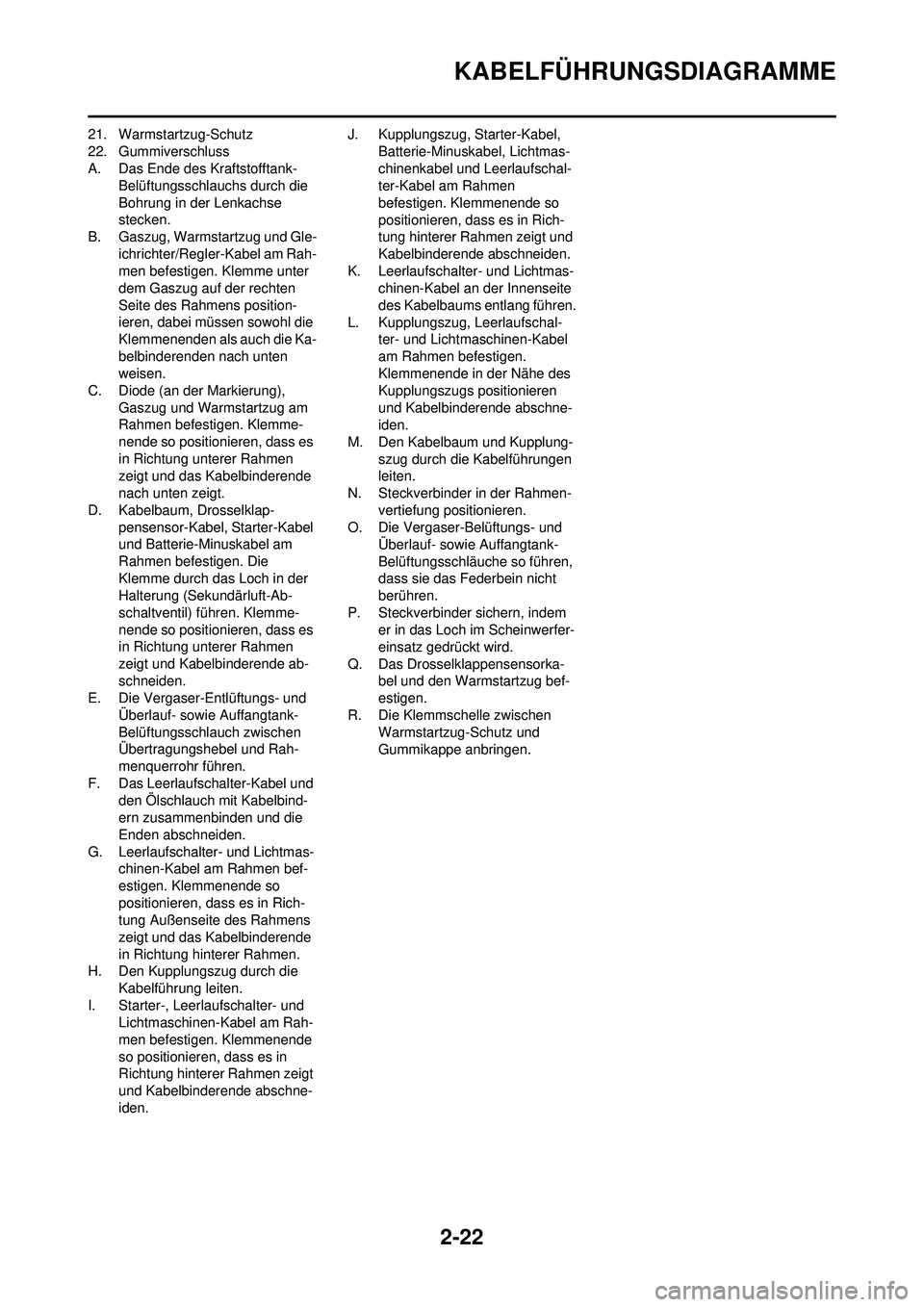

KABELFÜHRUNGSDIAGRAMME
21. Warmstartzug-Schutz
22. Gummiverschluss
A. Das Ende des Kraftstofftank-Belüftungsschlauc hs durch die
Bohrung in der Lenkachse
stecken.
B. Gaszug, Warmstartzug und Gle-
ichrichter/Regler-Kabel am Rah-
men befestigen. Klemme unter
dem Gaszug auf der rechten
Seite des Rahmens position-
ieren, dabei müssen sowohl die
Klemmenenden als auch die Ka-
belbinderenden nach unten
weisen.
C. Diode (an der Markierung),
Gaszug und Warmstartzug am
Rahmen befestigen. Klemme-
nende so positionieren, dass es
in Richtung unterer Rahmen
zeigt und das Kabelbinderende
nach unten zeigt.
D. Kabelbaum, Drosselklap- pensensor-Kabel, Starter-Kabel
und Batterie-Minuskabel am
Rahmen befestigen. Die
Klemme durch das Loch in der
Halterung (Sekundärluft-Ab-
schaltventil) führen. Klemme-
nende so positionieren, dass es
in Richtung unterer Rahmen
zeigt und Kabelbinderende ab-
schneiden.
E. Die Vergaser-Entlüftungs- und
Überlauf- sowie Auffangtank-
Belüftungsschlauch zwischen
Übertragungshebel und Rah-
menquerrohr führen.
F. Das Leerlaufschalter-Kabel und
den Ölschlauch mit Kabelbind-
ern zusammenbinden und die
Enden abschneiden.
G. Leerlaufschalter- und Lichtmas- chinen-Kabel am Rahmen bef-
estigen. Klemmenende so
positionieren, dass es in Rich-
tung Außenseite des Rahmens
zeigt und das Kabelbinderende
in Richtung hinterer Rahmen.
H. Den Kupplungszug durch die Kabelführung leiten.
I. Starter-, Leerlaufschalter- und Lichtmaschinen-Kabel am Rah-
men befestigen. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und Kabelbinderende abschne-
iden. J. Kupplungszug, Starter-Kabel,
Batterie-Minuskabel, Lichtmas-
chinenkabel und Leerlaufschal-
ter-Kabel am Rahmen
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung hinterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Leerlaufschalter- und Lichtmas- chinen-Kabel an der Innenseite
des Kabelbaums entlang führen.
L. Kupplungszug, Leerlaufschal- ter- und Lichtmaschinen-Kabel
am Rahmen befestigen.
Klemmenende in der Nähe des
Kupplungszugs positionieren
und Kabelbinderende abschne-
iden.
M. Den Kabelbaum und Kupplung-
szug durch die Kabelführungen
leiten.
N. Steckverbinder in der Rahmen-
vertiefung positionieren.
O. Die Vergaser-Belüftungs- und Überlauf- sowie Auffangtank-
Belüftungsschläuc he so führen,
dass sie das Federbein nicht
berühren.
P. Steckverbinder sichern, indem er in das Loch im Scheinwerfer-
einsatz gedrückt wird.
Q. Das Drosselklappensensorka- bel und den Warmstartzug bef-
estigen.
R. Die Klemmschelle zwischen Warmstartzug-Schutz und
Gummikappe anbringen.

2-23

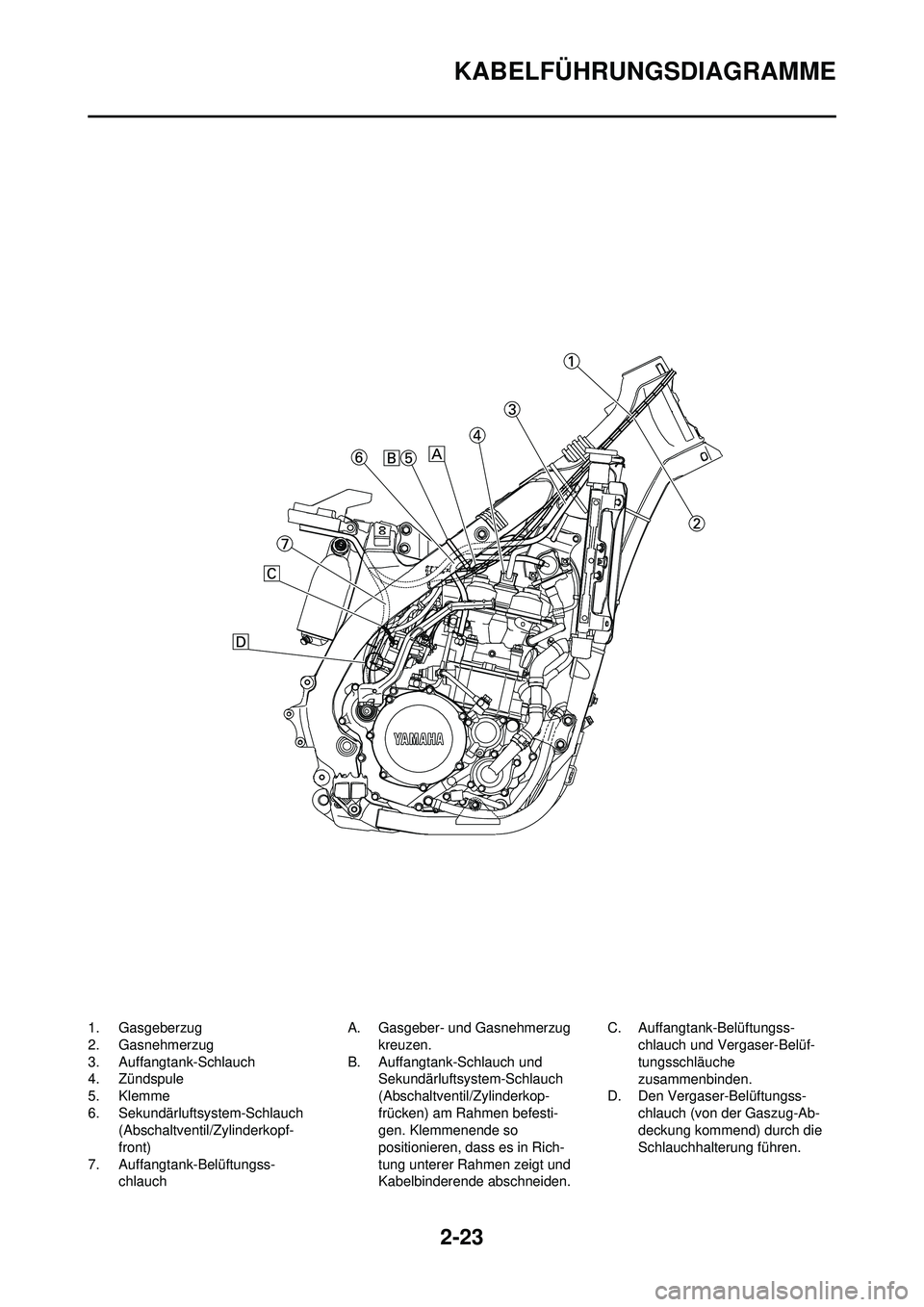

KABELFÜHRUNGSDIAGRAMME
1. Gasgeberzug
2. Gasnehmerzug
3. Auffangtank-Schlauch
4. Zündspule
5. Klemme
6. Sekundärluftsystem-Schlauch (Abschaltventil/Zylinderkopf-
front)
7. Auffangtank-Belüftungss- chlauch A. Gasgeber- und Gasnehmerzug
kreuzen.
B. Auffangtank-Schlauch und Sekundärluftsystem-Schlauch
(Abschaltventil/Zylinderkop-
frücken) am Rahmen befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden. C. Auffangtank-Belüftungss-
chlauch und Vergaser-Belüf-
tungsschläuche
zusammenbinden.
D. Den Vergaser-Belüftungss-
chlauch (von der Gaszug-Ab-
deckung kommend) durch die
Schlauchhalterung führen.

2-24

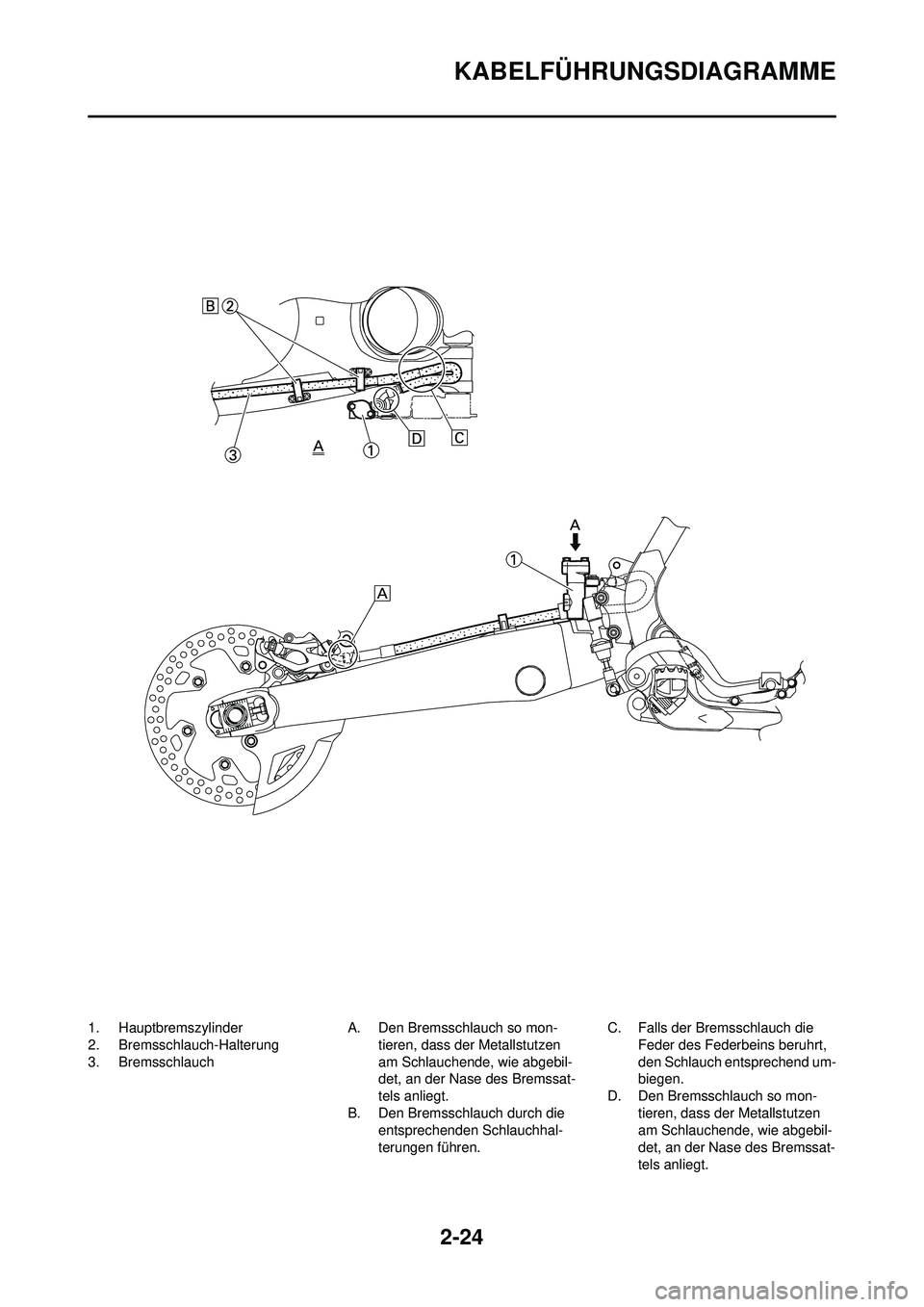

KABELFÜHRUNGSDIAGRAMME
1. Hauptbremszylinder
2. Bremsschlauch-Halterung
3. BremsschlauchA. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.
B. Den Bremsschlauch durch die entsprechenden Schlauchhal-
terungen führen. C. Falls der Bremsschlauch die
Feder des Federbeins beruhrt,
den Schlauch entsprechend um-
biegen.
D. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.

2-25

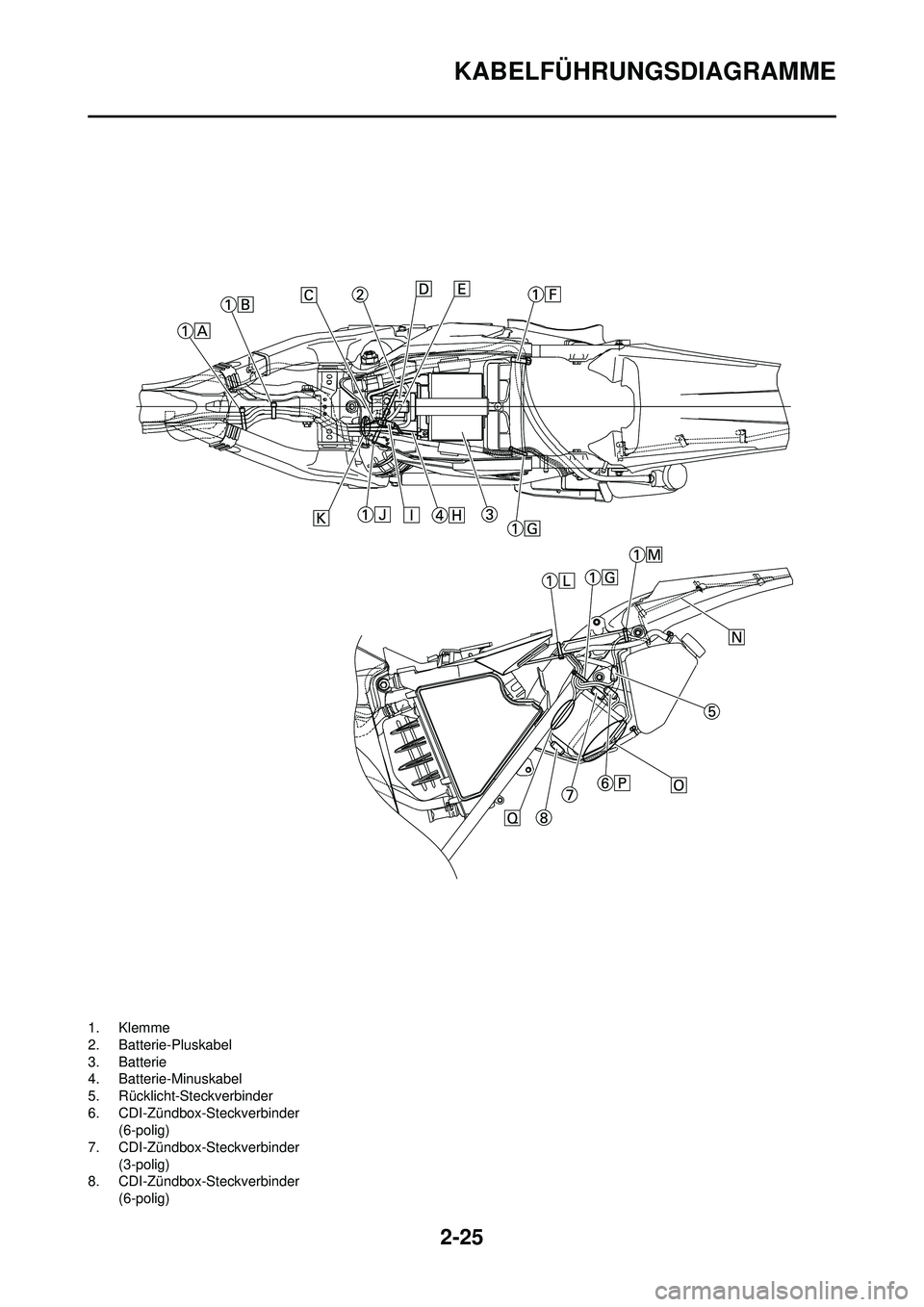

KABELFÜHRUNGSDIAGRAMME
1. Klemme
2. Batterie-Pluskabel
3. Batterie
4. Batterie-Minuskabel
5. Rücklicht-Steckverbinder
6. CDI-Zündbox-Steckverbinder (6-polig)
7. CDI-Zündbox-Steckverbinder
(3-polig)
8. CDI-Zündbox-Steckverbinder (6-polig)
