2010 Seat Ibiza ST Betriebsanleitung (in German)

263
Selbsthilfe

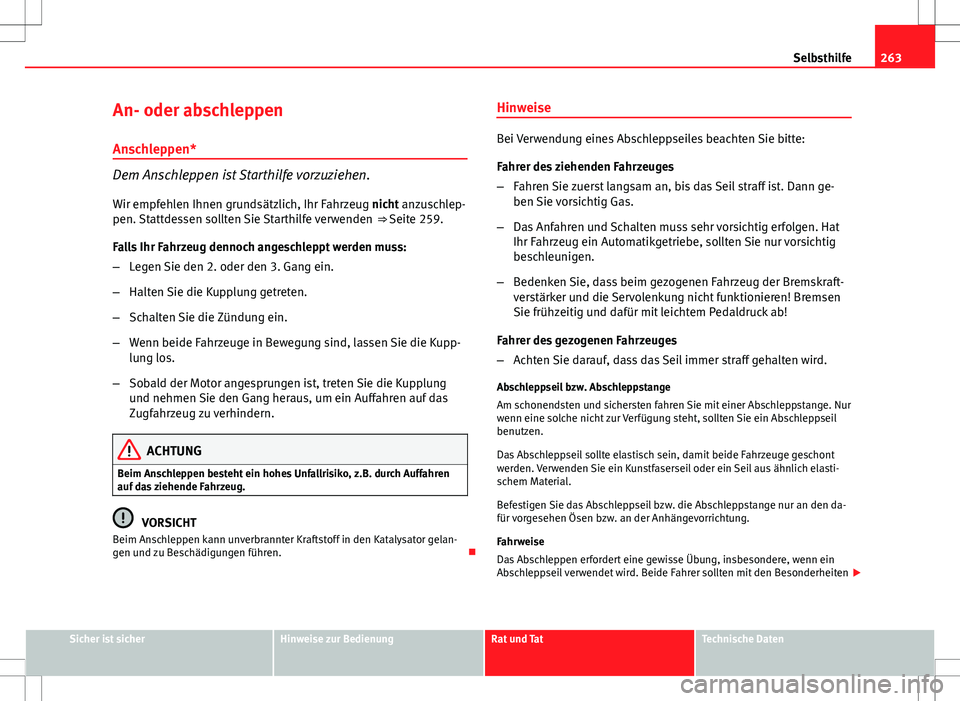

An- oder abschleppen
Anschleppen*
Dem Anschleppen ist Starthilfe vorzuziehen. Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzuschlep-
pen. Stattdessen sollten Sie Starthilfe verwenden ⇒ Seite 259.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp-
lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung
und nehmen Sie den Gang heraus, um ein Auffahren auf das
Zugfahrzeug zu verhindern.
ACHTUNG
Beim Anschleppen besteht ein hohes Unfallrisiko, z.B. durch Auffahren
auf das ziehende Fahrzeug.
VORSICHT
Beim Anschleppen kann unverbrannter Kraftstoff in den Katalysator gelan-
gen und zu Beschädigungen führen. Hinweise
Bei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
–
Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann ge-
ben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat
Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft-
verstärker und die Servolenkung nicht funktionieren! Bremsen
Sie frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.
Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den da-
für vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Übung, insbesondere, wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

264Selbsthilfe
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen Zug-
kräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanövern
abseits der befestigten Straße besteht immer die Gefahr, dass die Befesti-
gungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit
das Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Schei-
benwischer und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen
Sie zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise
treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe
● Stellen Sie den Wählhebel auf die Position „N“.
● Nicht schneller als mit 50 km/h schleppen.
● Nicht weiter als 50 km schleppen.
● Mit dem Abschleppwagen darf das Fahrzeug nur mit angehobenen Vor-
derrädern abgeschleppt werden.
Hinweis
● Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
● Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
● Ein Fahrzeug mit Automatikgetriebe kann aus technischen Gründen
nicht angeschleppt werden.
● Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen An-
triebsrädern abgeschleppt werden. ●
Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.
● Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorderrädern fachmännisch abgeschleppt
werden.
● Die Abschleppöse muss immer im Fahrzeug mitgeführt werden. 

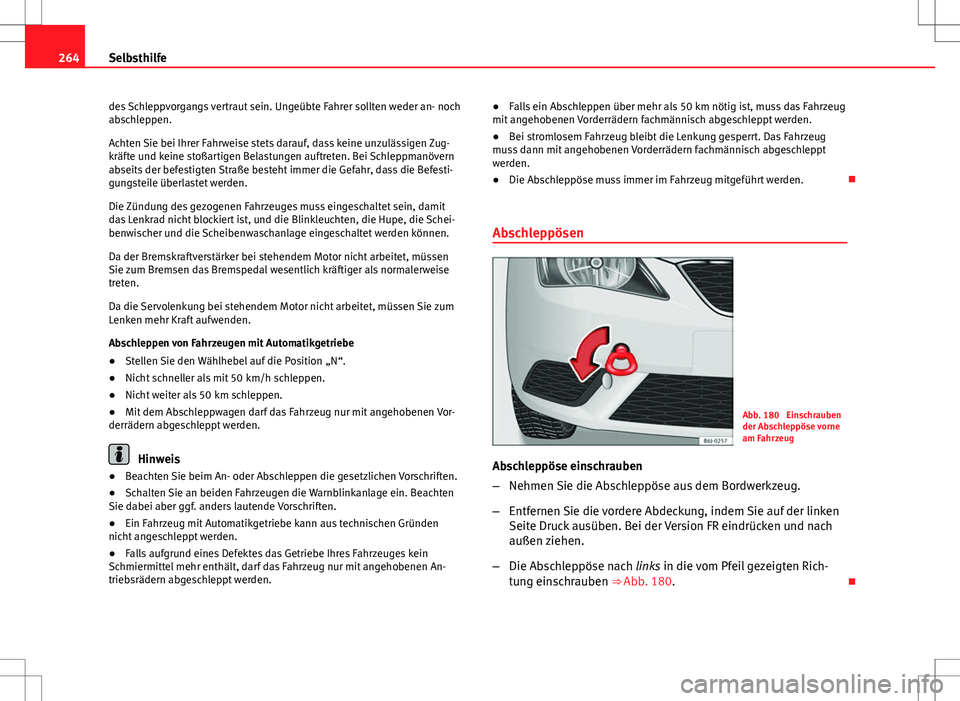

Abschleppösen
Abb. 180 Einschrauben
der Abschleppöse vorne
am Fahrzeug
Abschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug.
– Entfernen Sie die vordere Abdeckung, indem Sie auf der linken
Seite Druck ausüben. Bei der Version FR eindrücken und nach
außen ziehen.
– Die Abschleppöse nach links in die vom Pfeil gezeigten Rich-
tung einschrauben ⇒ Abb. 180. 

265
Selbsthilfe
Hintere Abschleppöse
Abb. 181 Hintere Ab-
schleppöse
Am Fahrzeug ist hinten rechts unter dem Stoßfänger eine Abschleppöse an-
gebracht. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

266Beschreibung der Angaben

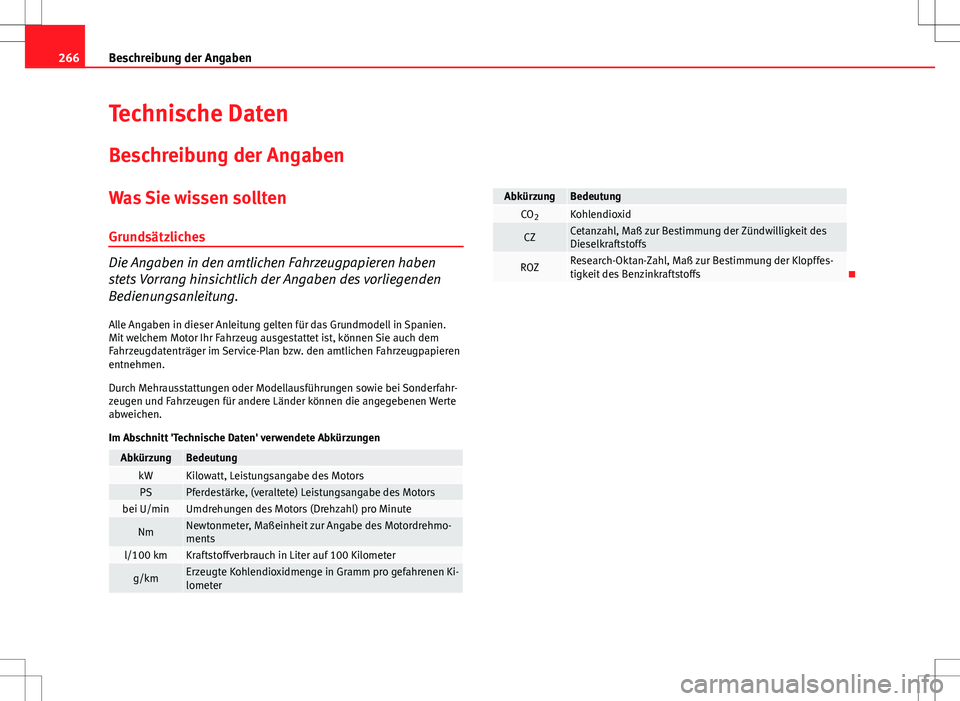

Technische Daten
Beschreibung der Angaben
Was Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben
stets Vorrang hinsichtlich der Angaben des vorliegenden
Bedienungsanleitung.
Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien.
Mit welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem
Fahrzeugdatenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
Im Abschnitt 'Technische Daten' verwendete Abkürzungen
AbkürzungBedeutungkWKilowatt, Leistungsangabe des MotorsPSPferdestärke, (veraltete) Leistungsangabe des Motorsbei U/minUmdrehungen des Motors (Drehzahl) pro Minute
NmNewtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 kmKraftstoffverbrauch in Liter auf 100 Kilometer
g/kmErzeugte Kohlendioxidmenge in Gramm pro gefahrenen Ki-
lometer
AbkürzungBedeutungCO 2Kohlendioxid
CZCetanzahl, Maß zur Bestimmung der Zündwilligkeit des
Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestimmung der Klopffes-
tigkeit des Benzinkraftstoffs

267
Beschreibung der Angaben

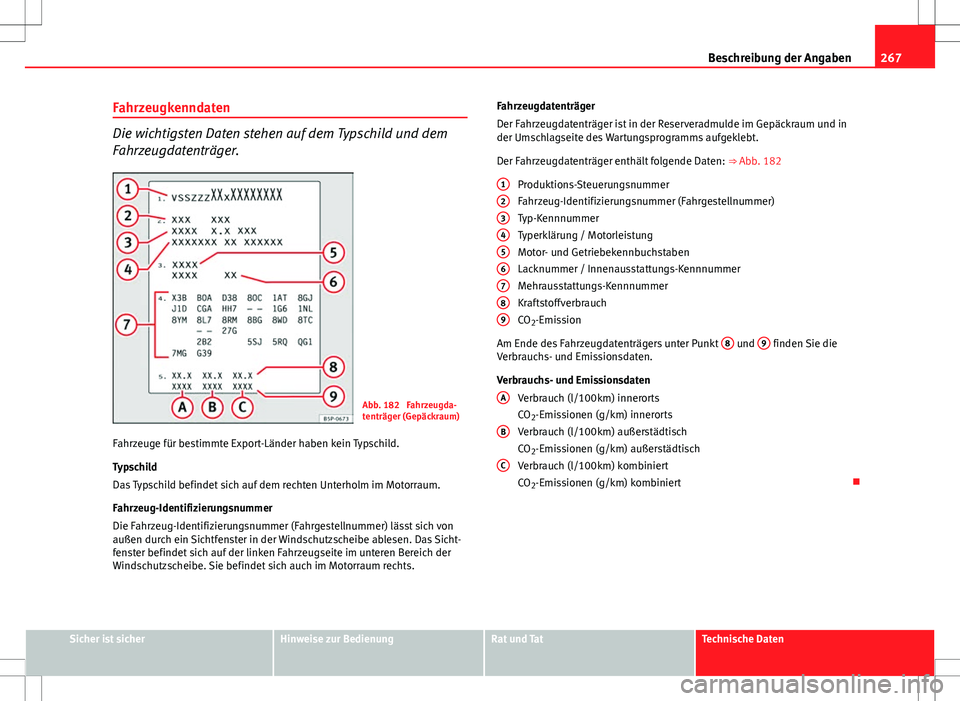

Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.
Abb. 182 Fahrzeugda-
tenträger (Gepäckraum)
Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typschild
Das Typschild befindet sich auf dem rechten Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum und in
der Umschlagseite des Wartungsprogramms aufgeklebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒ Abb. 182
Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO 2-Emission
Am Ende des Fahrzeugdatenträgers unter Punkt 8
und 9 finden Sie die
Verbrauchs- und Emissionsdaten.
Verbrauchs- und Emissionsdaten
Verbrauch (l/100km) innerorts
CO2-Emissionen (g/km) innerorts
Verbrauch (l/100km) außerstädtisch
CO 2-Emissionen (g/km) außerstädtisch
Verbrauch (l/100km) kombiniert
CO 2-Emissionen (g/km) kombiniert

1
23456789
A
B
C
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

268Beschreibung der Angaben

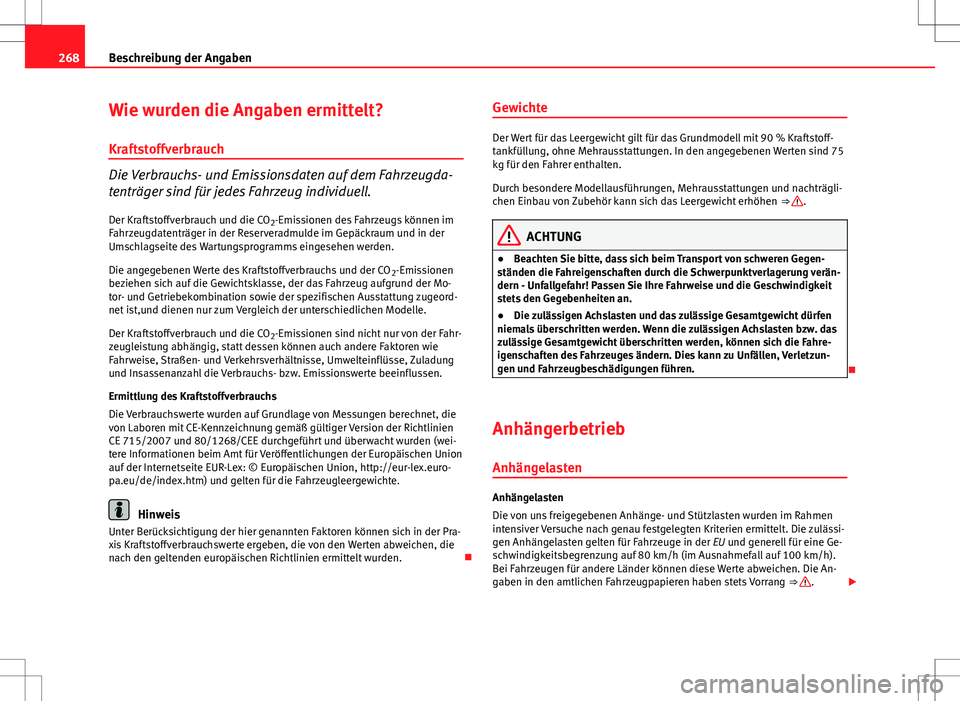

Wie wurden die Angaben ermittelt?
Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell. Der Kraftstoffverbrauch und die CO 2-Emissionen des Fahrzeugs können im
Fahrzeugdatenträger in der Reserveradmulde im Gepäckraum und in der
Umschlagseite des Wartungsprogramms eingesehen werden.
Die angegebenen Werte des Kraftstoffverbrauchs und der CO 2-Emissionen
beziehen sich auf die Gewichtsklasse, der das Fahrzeug aufgrund der Mo-
tor- und Getriebekombination sowie der spezifischen Ausstattung zugeord-
net ist,und dienen nur zum Vergleich der unterschiedlichen Modelle.
Der Kraftstoffverbrauch und die CO 2-Emissionen sind nicht nur von der Fahr-
zeugleistung abhängig, statt dessen können auch andere Faktoren wie
Fahrweise, Straßen- und Verkehrsverhältnisse, Umwelteinflüsse, Zuladung
und Insassenanzahl die Verbrauchs- bzw. Emissionswerte beeinflussen.
Ermittlung des Kraftstoffverbrauchs
Die Verbrauchswerte wurden auf Grundlage von Messungen berechnet, die
von Laboren mit CE-Kennzeichnung gemäß gültiger Version der Richtlinien
CE 715/2007 und 80/1268/CEE durchgeführt und überwacht wurden (wei-
tere Informationen beim Amt für Veröffentlichungen der Europäischen Union
auf der Internetseite EUR-Lex: © Europäischen Union, http://eur-lex.euro-
pa.eu/de/index.htm) und gelten für die Fahrzeugleergewichte.
Hinweis
Unter Berücksichtigung der hier genannten Faktoren können sich in der Pra-
xis Kraftstoffverbrauchswerte ergeben, die von den Werten abweichen, die
nach den geltenden europäischen Richtlinien ermittelt wurden. Gewichte
Der Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstoff-
tankfüllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75
kg für den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen
⇒ 
.
ACHTUNG
● Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
● Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahre-
igenschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen.

Anhängerbetrieb
Anhängelasten
Anhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zulässi-
gen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine Ge-
schwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die An-
gaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒ 
.

269
Beschreibung der Angaben
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf
der Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahr-
verhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-Anhän-
ger mit einem Achsabstand unter 1,0 m), ist eine Mindeststützlast von 4 %
des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schnel-
ler als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Ge-
schwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen Anhängelasten und die zu-
lässige Stützlast. Bei einer Überschreitung des zulässigen Gewichts kön-
nen sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Un-
fällen, Verletzungen und Fahrzeugbeschädigungen führen.

Räder
Reifenfülldruck, Schneeketten, Radschrauben
Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innensei-
te der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für
kalte Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifen-
fülldruck. ⇒ 
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 15 mm auftragen.
215/45R16Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 9 mm auftragen.
215/40R17Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 7 mm auftragen.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der Radschrau-
ben so schnell wie möglich mit einem Drehmomentschlüssel prüfen lassen
⇒ 
. Das Anzugsdrehmoment beträgt bei Stahl- und Leichtmetallfelgen
120 Nm.
ACHTUNG
● Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die kor-
rekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die Reifen-
fülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten eine erhöhte Unfallgefahr!
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Felgen-,
Reifen- und Schneekettengrößen zu informieren. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

270Technische Daten

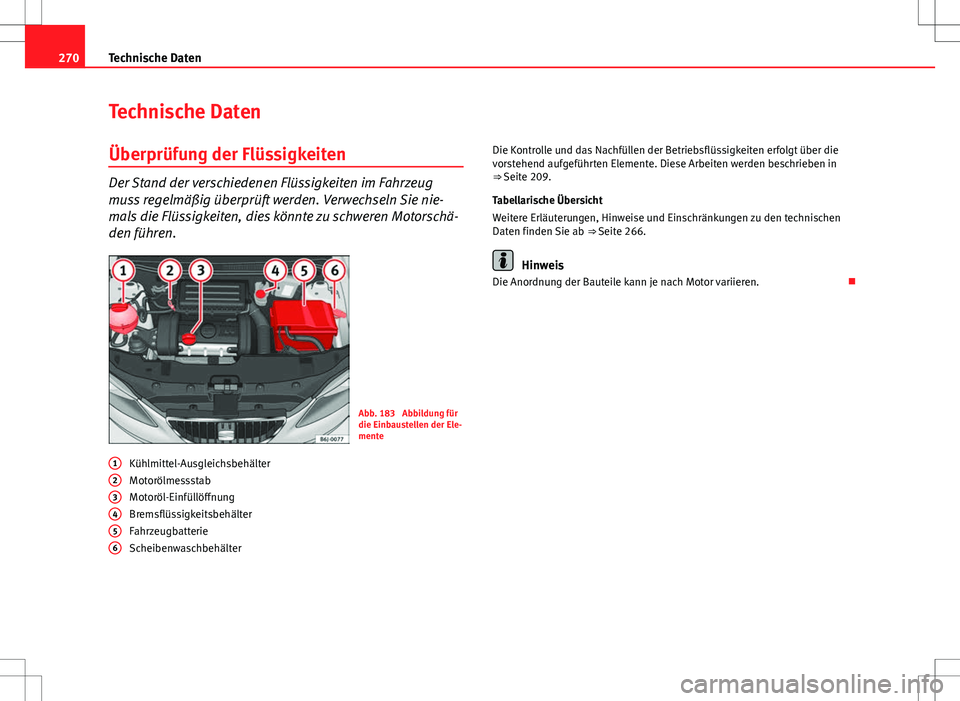

Technische Daten
Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug
muss regelmäßig überprüft werden. Verwechseln Sie nie-
mals die Flüssigkeiten, dies könnte zu schweren Motorschä-
den führen.
Abb. 183 Abbildung für
die Einbaustellen der Ele-
mente
Kühlmittel-Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter
1
23456
Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒ Seite 209.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab
⇒ Seite 266.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren. 
