2010 Seat Ibiza ST Betriebsanleitung (in German)

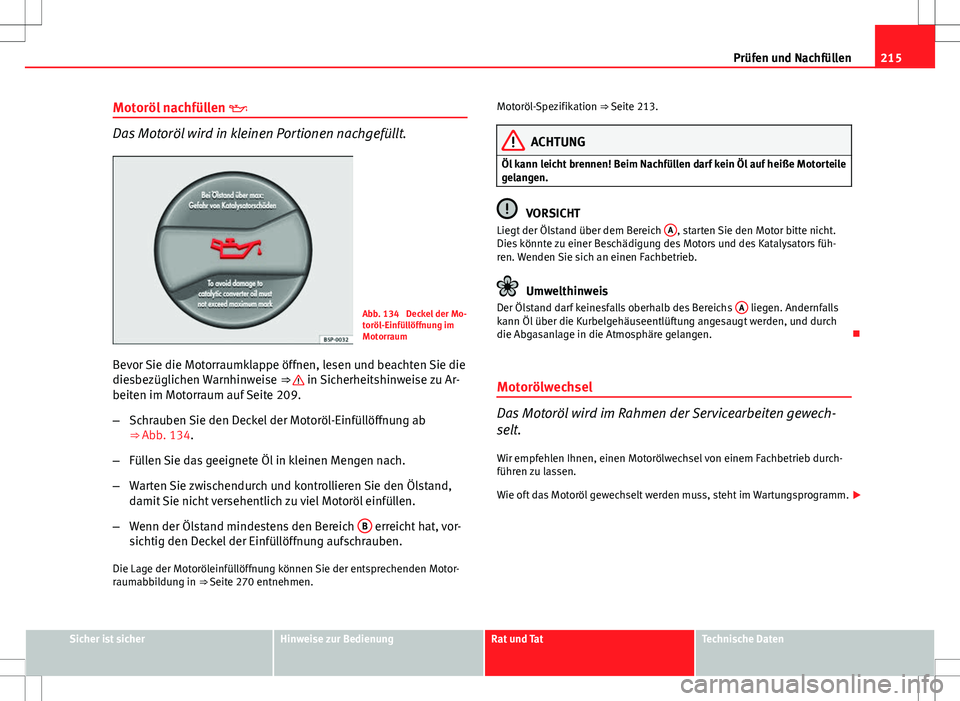

215
Prüfen und Nachfüllen
Motoröl nachfüllen 
Das Motoröl wird in kleinen Portionen nachgefüllt.
Abb. 134 Deckel der Mo-
toröl-Einfüllöffnung im
Motorraum
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 209.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab
⇒ Abb. 134.
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens den Bereich B
erreicht hat, vor-
sichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒ Seite 270 entnehmen. Motoröl-Spezifikation ⇒ Seite 213.
ACHTUNG
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
VORSICHT
Liegt der Ölstand über dem Bereich A, starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators füh-
ren. Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs A liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden, und durch
die Abgasanlage in die Atmosphäre gelangen. 
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewech-
selt.
Wir empfehlen Ihnen, einen Motorölwechsel von einem Fachbetrieb durch-
führen zu lassen.
Wie oft das Motoröl gewechselt werden muss, steht im Wartungsprogramm. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

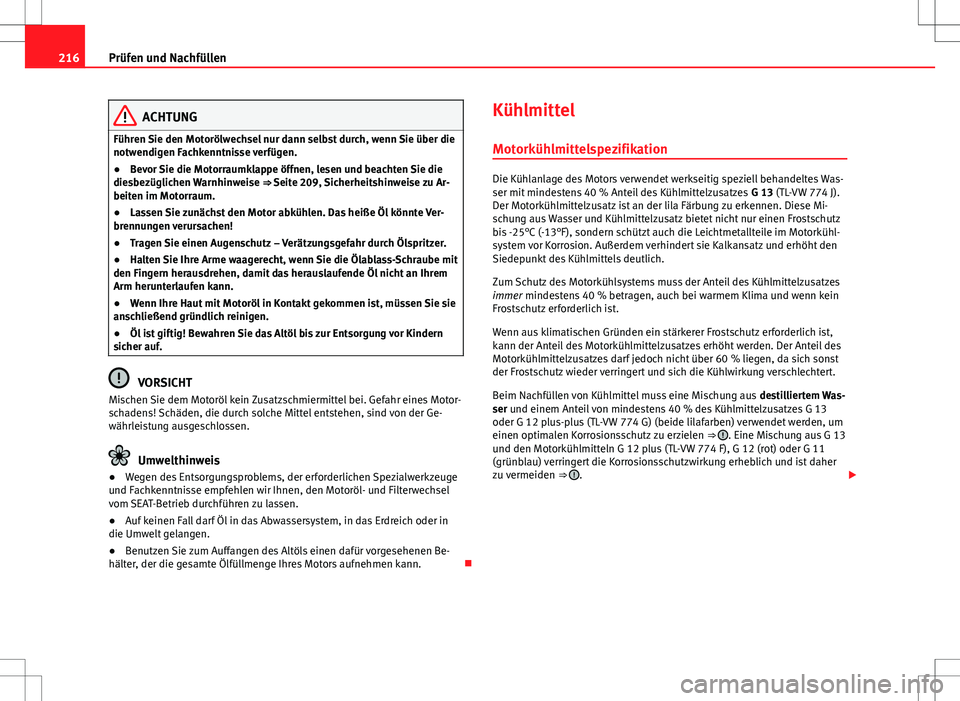

216Prüfen und Nachfüllen
ACHTUNG
Führen Sie den Motorölwechsel nur dann selbst durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ Seite 209, Sicherheitshinweise zu Ar-
beiten im Motorraum.
● Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Ver-
brennungen verursachen!
● Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
● Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
● Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
● Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.
VORSICHT
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Ge-
währleistung ausgeschlossen.
Umwelthinweis
● Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
● Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in
die Umwelt gelangen.
● Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen Be-
hälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann. Kühlmittel
Motorkühlmittelspezifikation
Die Kühlanlage des Motors verwendet werkseitig speziell behandeltes Was-
ser mit mindestens 40 % Anteil des Kühlmittelzusatzes G 13 (TL-VW 774 J).
Der Motorkühlmittelzusatz ist an der lila Färbung zu erkennen. Diese Mi-
schung aus Wasser und Kühlmittelzusatz bietet nicht nur einen Frostschutz
bis -25°C (-13°F), sondern schützt auch die Leichtmetallteile im Motorkühl-
system vor Korrosion. Außerdem verhindert sie Kalkansatz und erhöht den
Siedepunkt des Kühlmittels deutlich.
Zum Schutz des Motorkühlsystems muss der Anteil des Kühlmittelzusatzes
immer mindestens 40 % betragen, auch bei warmem Klima und wenn kein
Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein stärkerer Frostschutz erforderlich ist,
kann der Anteil des Motorkühlmittelzusatzes erhöht werden. Der Anteil des
Motorkühlmittelzusatzes darf jedoch nicht über 60 % liegen, da sich sonst
der Frostschutz wieder verringert und sich die Kühlwirkung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine Mischung aus destilliertem Was-
ser und einem Anteil von mindestens 40 % des Kühlmittelzusatzes G 13
oder G 12 plus-plus (TL-VW 774 G) (beide lilafarben) verwendet werden, um
einen optimalen Korrosionsschutz zu erzielen ⇒ 
. Eine Mischung aus G 13
und den Motorkühlmitteln G 12 plus (TL-VW 774 F), G 12 (rot) oder G 11
(grünblau) verringert die Korrosionsschutzwirkung erheblich und ist daher
zu vermeiden ⇒ 
. 

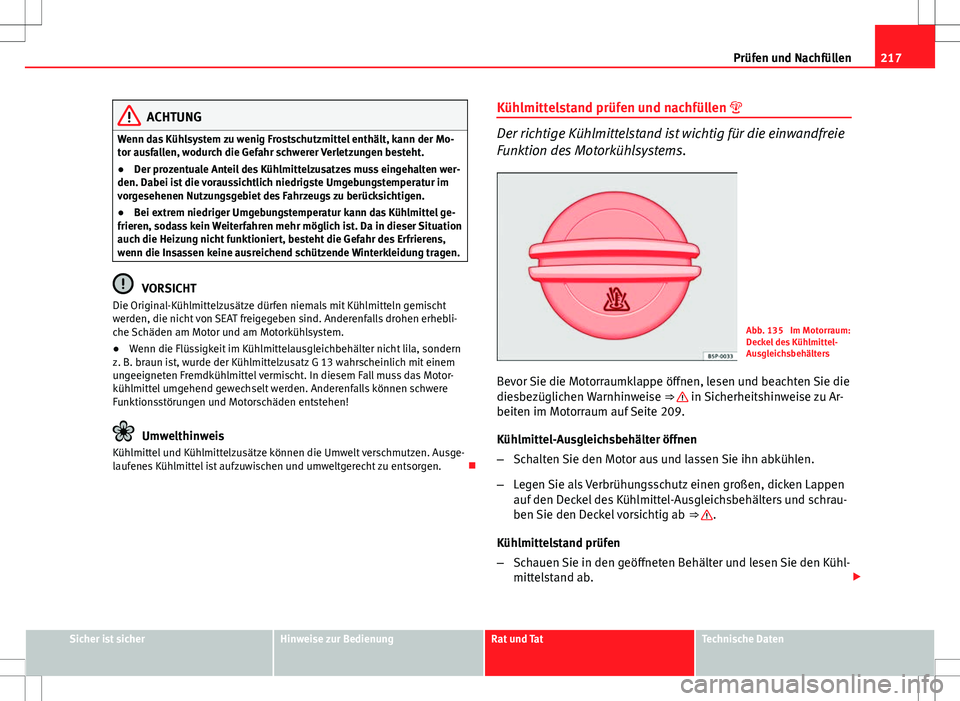

217
Prüfen und Nachfüllen
ACHTUNG
Wenn das Kühlsystem zu wenig Frostschutzmittel enthält, kann der Mo-
tor ausfallen, wodurch die Gefahr schwerer Verletzungen besteht.
● Der prozentuale Anteil des Kühlmittelzusatzes muss eingehalten wer-
den. Dabei ist die voraussichtlich niedrigste Umgebungstemperatur im
vorgesehenen Nutzungsgebiet des Fahrzeugs zu berücksichtigen.
● Bei extrem niedriger Umgebungstemperatur kann das Kühlmittel ge-
frieren, sodass kein Weiterfahren mehr möglich ist. Da in dieser Situation
auch die Heizung nicht funktioniert, besteht die Gefahr des Erfrierens,
wenn die Insassen keine ausreichend schützende Winterkleidung tragen.
VORSICHT
Die Original-Kühlmittelzusätze dürfen niemals mit Kühlmitteln gemischt
werden, die nicht von SEAT freigegeben sind. Anderenfalls drohen erhebli-
che Schäden am Motor und am Motorkühlsystem.
● Wenn die Flüssigkeit im Kühlmittelausgleichbehälter nicht lila, sondern
z. B. braun ist, wurde der Kühlmittelzusatz G 13 wahrscheinlich mit einem
ungeeigneten Fremdkühlmittel vermischt. In diesem Fall muss das Motor-
kühlmittel umgehend gewechselt werden. Anderenfalls können schwere
Funktionsstörungen und Motorschäden entstehen!
Umwelthinweis
Kühlmittel und Kühlmittelzusätze können die Umwelt verschmutzen. Ausge-
laufenes Kühlmittel ist aufzuwischen und umweltgerecht zu entsorgen. Kühlmittelstand prüfen und nachfüllen 
Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.
Abb. 135 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 209.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen
auf den Deckel des Kühlmittel-Ausgleichsbehälters und schrau-
ben Sie den Deckel vorsichtig ab ⇒ 
.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl-
mittelstand ab. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

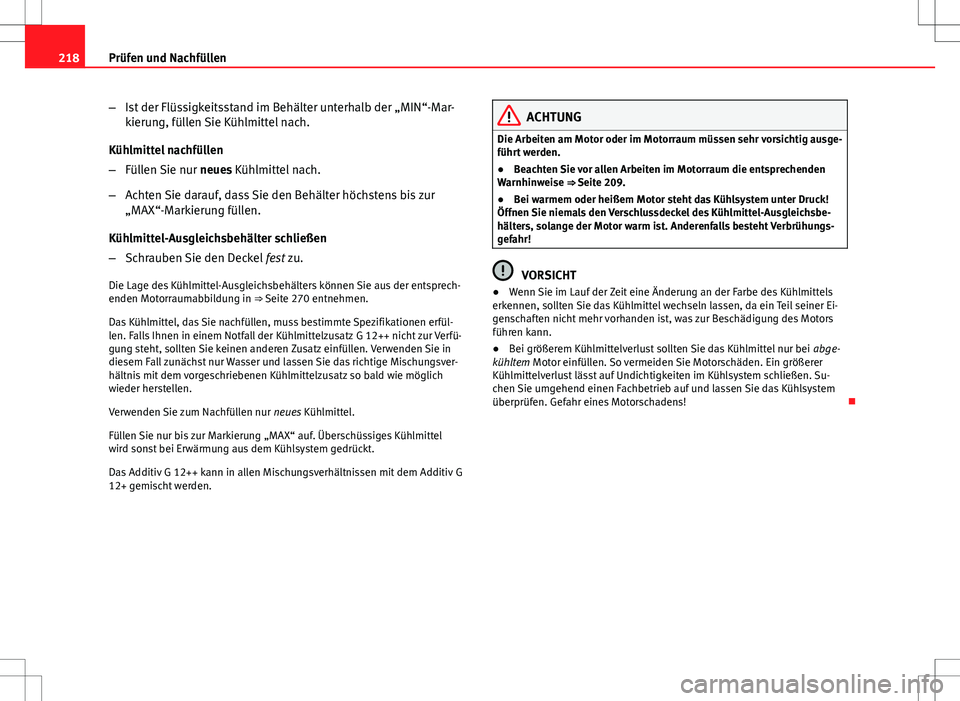

218Prüfen und Nachfüllen
–Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-Mar-
kierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur
„MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entsprech-
enden Motorraumabbildung in ⇒ Seite 270 entnehmen. Das Kühlmittel, das Sie nachfüllen, muss bestimmte Spezifikationen erfül-
len. Falls Ihnen in einem Notfall der Kühlmittelzusatz G 12++ nicht zur Verfü-
gung steht, sollten Sie keinen anderen Zusatz einfüllen. Verwenden Sie in
diesem Fall zunächst nur Wasser und lassen Sie das richtige Mischungsver-
hältnis mit dem vorgeschriebenen Kühlmittelzusatz so bald wie möglich
wieder herstellen.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel
wird sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Das Additiv G 12++ kann in allen Mischungsverhältnissen mit dem Additiv G
12+ gemischt werden.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 209.
● Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbe-
hälters, solange der Motor warm ist. Anderenfalls besteht Verbrühungs-
gefahr!
VORSICHT
● Wenn Sie im Lauf der Zeit eine Änderung an der Farbe des Kühlmittels
erkennen, sollten Sie das Kühlmittel wechseln lassen, da ein Teil seiner Ei-
genschaften nicht mehr vorhanden ist, was zur Beschädigung des Motors
führen kann.
● Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer
Kühlmittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Su-
chen Sie umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem
überprüfen. Gefahr eines Motorschadens! 

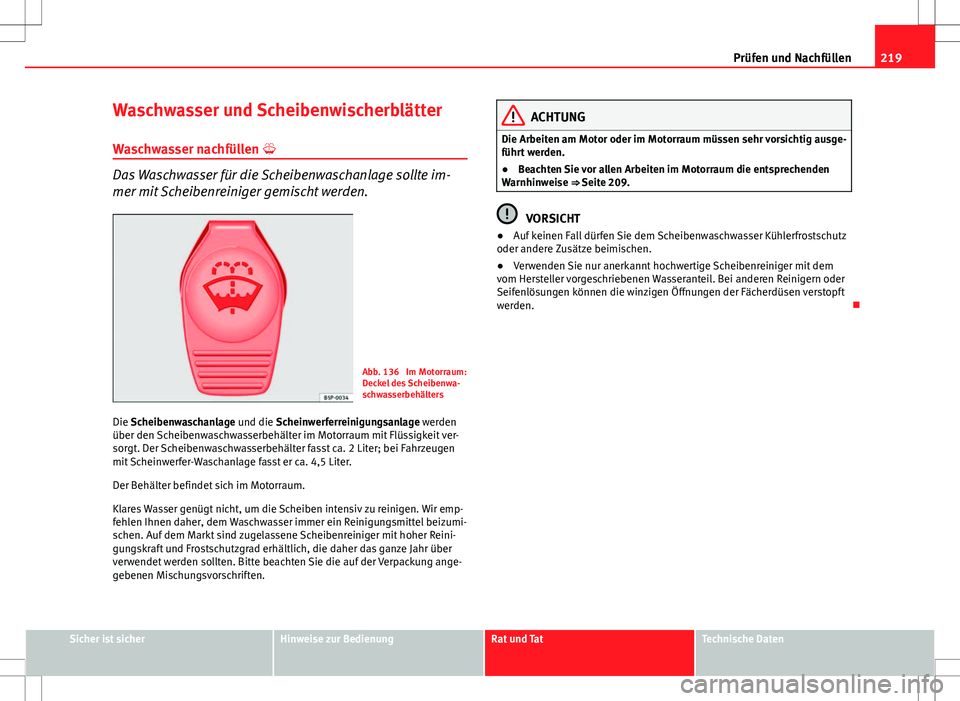

219
Prüfen und Nachfüllen
Waschwasser und Scheibenwischerblätter
Waschwasser nachfüllen 
Das Waschwasser für die Scheibenwaschanlage sollte im-
mer mit Scheibenreiniger gemischt werden.
Abb. 136 Im Motorraum:
Deckel des Scheibenwa-
schwasserbehälters
Die Scheibenwaschanlage und die Scheinwerferreinigungsanlage werden
über den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit ver-
sorgt. Der Scheibenwaschwasserbehälter fasst ca. 2 Liter; bei Fahrzeugen
mit Scheinwerfer-Waschanlage fasst er ca. 4,5 Liter.
Der Behälter befindet sich im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir emp-
fehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel beizumi-
schen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher Reini-
gungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr über
verwendet werden sollten. Bitte beachten Sie die auf der Verpackung ange-
gebenen Mischungsvorschriften.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 209.
VORSICHT
● Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
● Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem
vom Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen verstopft
werden. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

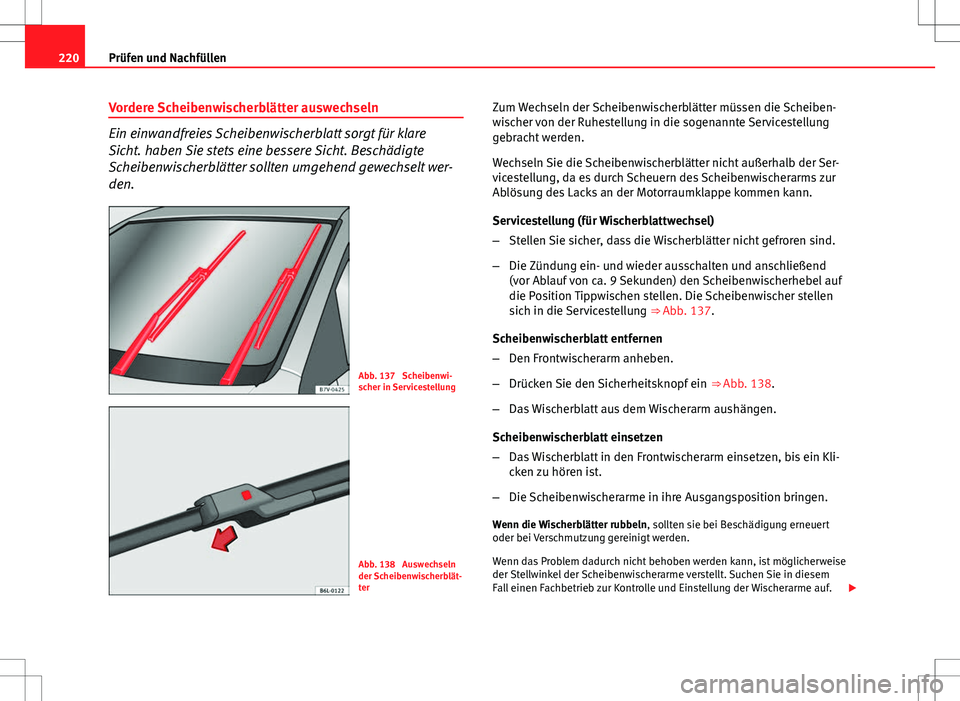

220Prüfen und Nachfüllen
Vordere Scheibenwischerblätter auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare
Sicht. haben Sie stets eine bessere Sicht. Beschädigte
Scheibenwischerblätter sollten umgehend gewechselt wer-
den.
Abb. 137 Scheibenwi-
scher in Servicestellung
Abb. 138 Auswechseln
der Scheibenwischerblät-
ter Zum Wechseln der Scheibenwischerblätter müssen die Scheiben-
wischer von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Wechseln Sie die Scheibenwischerblätter nicht außerhalb der Ser-
vicestellung, da es durch Scheuern des Scheibenwischerarms zur
Ablösung des Lacks an der Motorraumklappe kommen kann.
Servicestellung (für Wischerblattwechsel)
–
Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend
(vor Ablauf von ca. 9 Sekunden) den Scheibenwischerhebel auf
die Position Tippwischen stellen. Die Scheibenwischer stellen
sich in die Servicestellung ⇒ Abb. 137.
Scheibenwischerblatt entfernen
– Den Frontwischerarm anheben.
– Drücken Sie den Sicherheitsknopf ein ⇒ Abb. 138.
– Das Wischerblatt aus dem Wischerarm aushängen.
Scheibenwischerblatt einsetzen
– Das Wischerblatt in den Frontwischerarm einsetzen, bis ein Kli-
cken zu hören ist.
– Die Scheibenwischerarme in ihre Ausgangsposition bringen.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert
oder bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem
Fall einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf. 

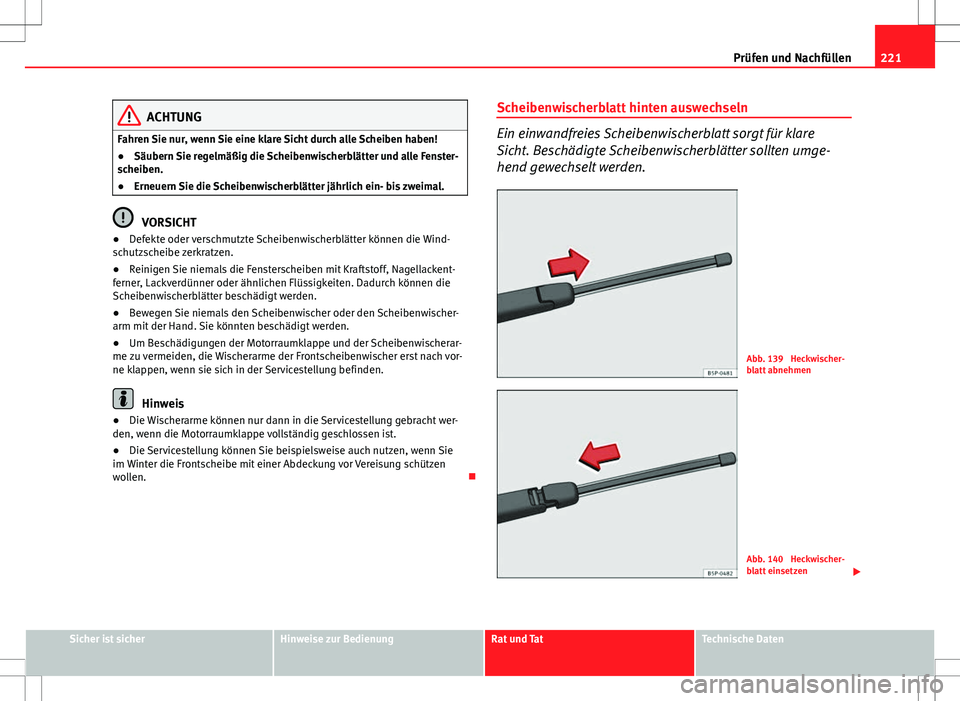

221
Prüfen und Nachfüllen
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
● Bewegen Sie niemals den Scheibenwischer oder den Scheibenwischer-
arm mit der Hand. Sie könnten beschädigt werden.
● Um Beschädigungen der Motorraumklappe und der Scheibenwischerar-
me zu vermeiden, die Wischerarme der Frontscheibenwischer erst nach vor-
ne klappen, wenn sie sich in der Servicestellung befinden.
Hinweis
● Die Wischerarme können nur dann in die Servicestellung gebracht wer-
den, wenn die Motorraumklappe vollständig geschlossen ist.
● Die Servicestellung können Sie beispielsweise auch nutzen, wenn Sie
im Winter die Frontscheibe mit einer Abdeckung vor Vereisung schützen
wollen. Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare
Sicht. Beschädigte Scheibenwischerblätter sollten umge-
hend gewechselt werden.
Abb. 139 Heckwischer-
blatt abnehmen
Abb. 140 Heckwischer-
blatt einsetzen

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

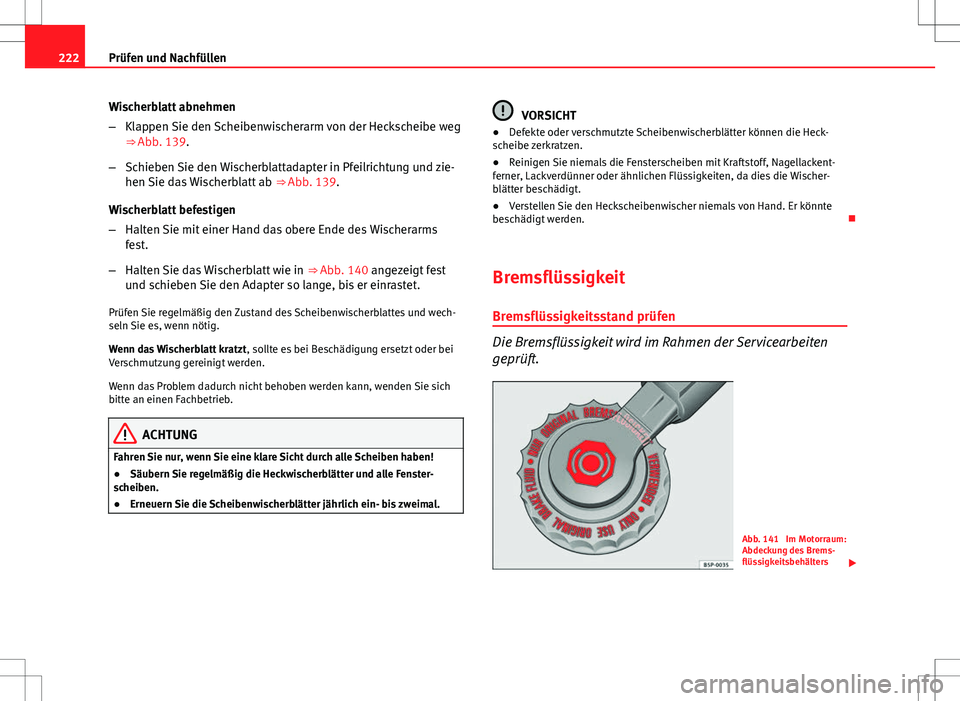

222Prüfen und Nachfüllen
Wischerblatt abnehmen
–Klappen Sie den Scheibenwischerarm von der Heckscheibe weg
⇒ Abb. 139.
– Schieben Sie den Wischerblattadapter in Pfeilrichtung und zie-
hen Sie das Wischerblatt ab ⇒ Abb. 139.
Wischerblatt befestigen
– Halten Sie mit einer Hand das obere Ende des Wischerarms
fest.
– Halten Sie das Wischerblatt wie in ⇒ Abb. 140 angezeigt fest
und schieben Sie den Adapter so lange, bis er einrastet.
Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es, wenn nötig.
Wenn das Wischerblatt kratzt , sollte es bei Beschädigung ersetzt oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.
● Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden. 
Bremsflüssigkeit
Bremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.
Abb. 141 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters 
