1010INFORMAÇÕES PRÁTICAS
119

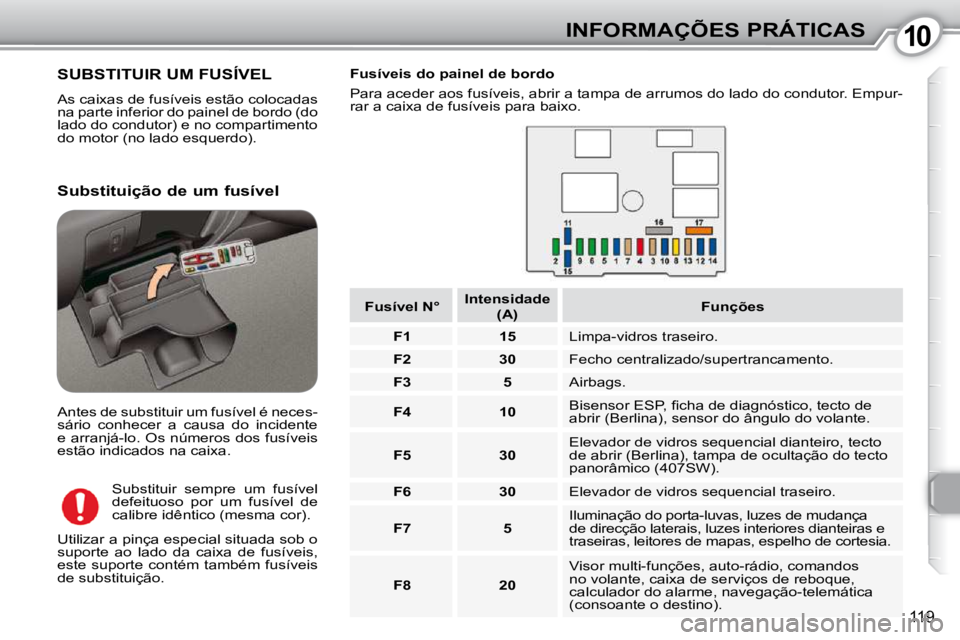

SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis estão colocadas
na parte inferior do painel de bordo (do
lado do condutor) e no compartimento
do motor (no lado esquerdo). Fusíveis do painel de bordo
Para aceder aos fusíveis, abrir a tampa de arrumos do lado do cond
utor. Empur-
rar a caixa de fusíveis para baixo.
Substituição de um fusível
Antes de substituir um fusível é neces-
sário conhecer a causa do incidente
e arranjá-lo. Os números dos fusíveis
estão indicados na caixa. Substituir sempre um fusível
defeituoso por um fusível de
calibre idêntico (mesma cor).
Utilizar a pinça especial situada sob o
suporte ao lado da caixa de fusíveis,
este suporte contém também fusíveis
de substituição.
Fusível N°
Intensidade

(A)
Funções

F1 15 Limpa-vidros traseiro.

F2 30 Fecho centralizado/supertrancamento.

F3 5 Airbags.

F4 10 Bisensor ESP, fi cha de diagnóstico, tecto de
abrir (Berlina), sensor do ângulo do volante.

F5 30 Elevador de vidros sequencial dianteiro, tecto
de abrir (Berlina), tampa de ocultação do tecto
panorâmico (407SW).

F6 30 Elevador de vidros sequencial traseiro.

F7 5 Iluminação do porta-luvas, luzes de mudança
de direcção laterais, luzes interiores dianteiras e

traseiras, leitores de mapas, espelho de cortesia.

F8 20 Visor multi-funções, auto-rádio, comandos
no volante, caixa de serviços de reboque,
calculador do alarme, navegação-telemática
(consoante o destino).

1010INFORMAÇÕES PRÁTICAS
120

Fusível N°
Intensidade

(A)
Funções

F9 30 Isqueiro, telemática (consoante o destino), tomada de acessório
s 12 V traseira
(100 W máx.).

F10 15 Caixa de detecção de pressão baixa dos pneus.

F11 15 Tomada de diagnóstico, contacto anti-roubo.

F12 30 Kit de mãos-livres, tomada de reboque, caixa de serviço de reboque
, ajuda sonora
ao estacionamento traseiro, banco eléctrico do passageiro, sensor d e chuva e de
luminosidade, alarme.

F13 5 Caixa de serviço do motor, comando do relé do limpa-vidros tra seiro.

F14 15 Banco eléctrico do condutor, quadro de bordo, painel do ar
condicionado, calculador dos
airbags.

F15 15 Segurança crianças eléctrica, supertrancamento portas traseiras.

F17 40 Óculo traseiro aquecido.

FS1 - Shunt PARC.

1010INFORMAÇÕES PRÁTICAS
121

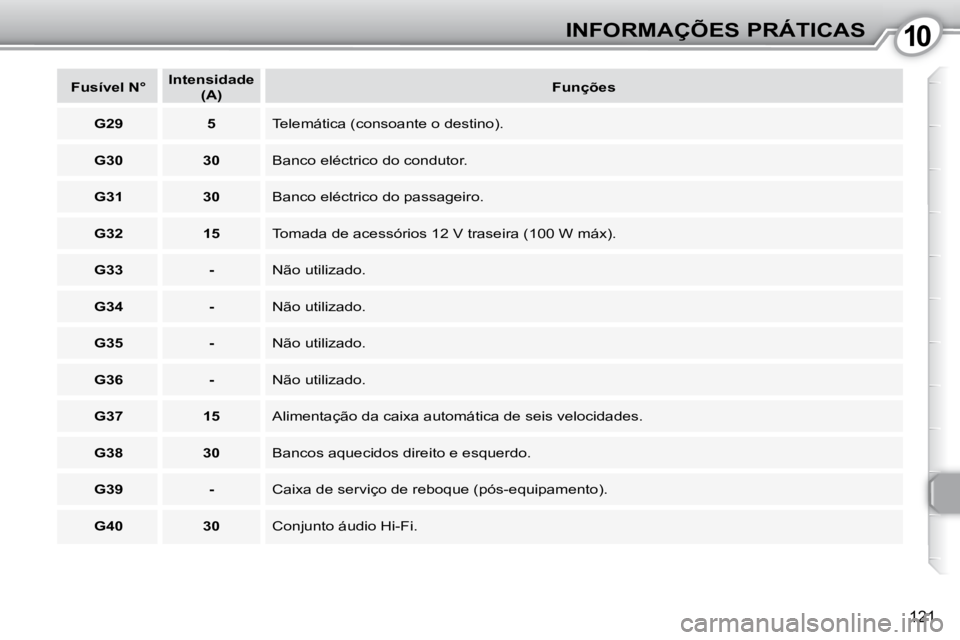

Fusível N°
Intensidade

(A)
Funções

G29 5 Telemática (consoante o destino).

G30 30 Banco eléctrico do condutor.

G31 30 Banco eléctrico do passageiro.

G32 15 Tomada de acessórios 12 V traseira (100 W máx).

G33 - Não utilizado.

G34 - Não utilizado.

G35 - Não utilizado.

G36 - Não utilizado.

G37 15 Alimentação da caixa automática de seis velocidades.

G38 30 Bancos aquecidos direito e esquerdo.

G39 - Caixa de serviço de reboque (pós-equipamento).

G40 30 Conjunto áudio Hi-Fi.

1010INFORMAÇÕES PRÁTICAS
123
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veícu-
lo, consulte a Rede PEUGEOT.
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-

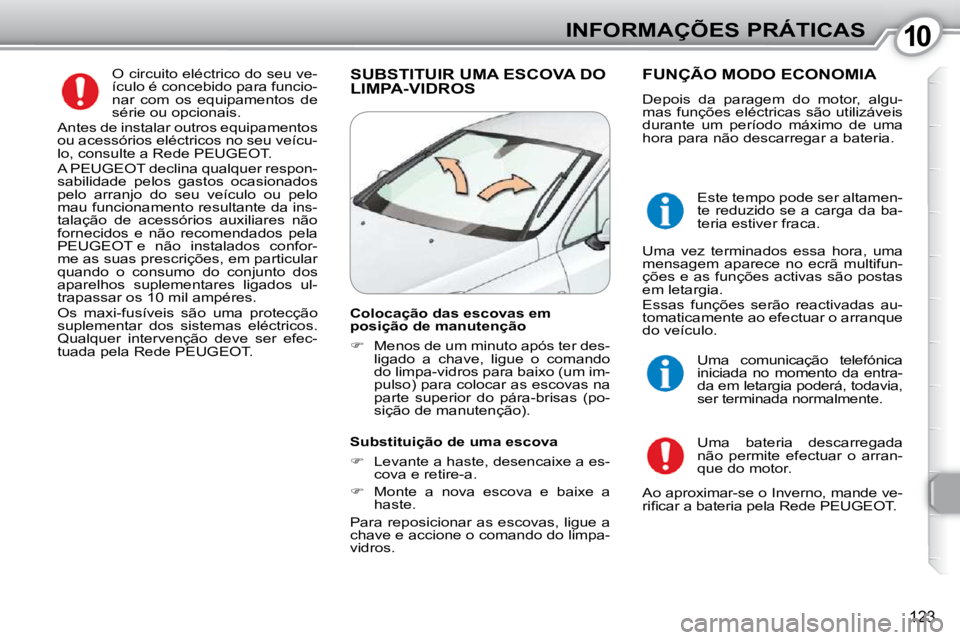

tuada pela Rede PEUGEOT. SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algu-
mas funções eléctricas são utilizáveis
durante um período máximo de uma
hora para não descarregar a bateria.
Uma bateria descarregada
não permite efectuar o arran-
que do motor.
Uma comunicação telefónica
iniciada no momento da entra-
da em letargia poderá, todavia,
ser terminada normalmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a es-
cova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros. Este tempo pode ser altamen-
te reduzido se a carga da ba-
teria estiver fraca.
Uma vez terminados essa hora, uma
mensagem aparece no ecrã multifun-
ções e as funções activas são postas
em letargia.
Essas funções serão reactivadas au-
tomaticamente ao efectuar o arranque
do veículo.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT.

1010INFORMAÇÕES PRÁTICAS
122

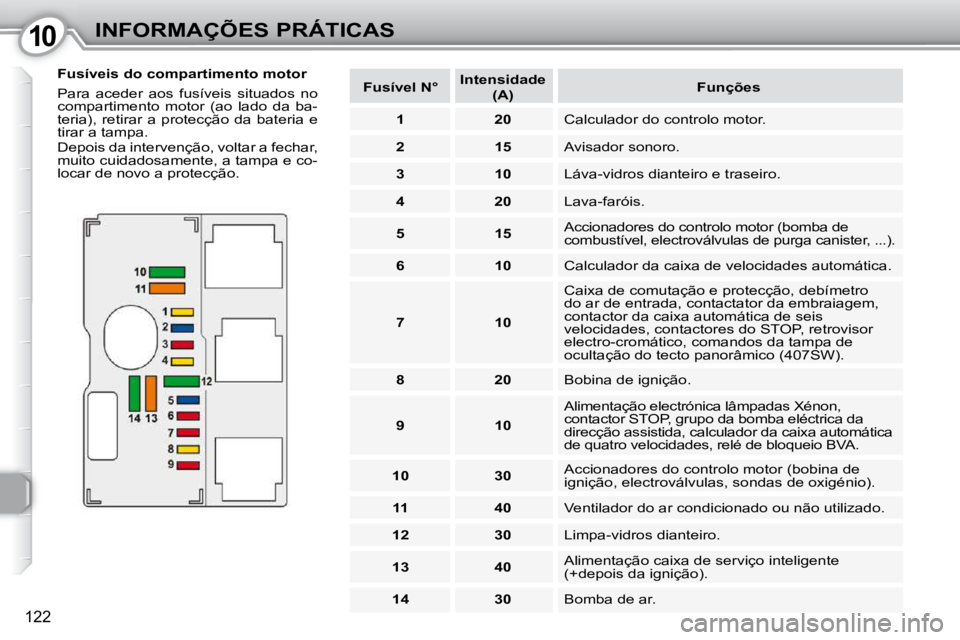

Fusíveis do compartimento motor
Para aceder aos fusíveis situados no
compartimento motor (ao lado da ba-
teria), retirar a protecção da bateria e
tirar a tampa.
Depois da intervenção, voltar a fechar,
muito cuidadosamente, a tampa e co-
locar de novo a protecção.
Fusível N°
Intensidade

(A)
Funções

1 20 Calculador do controlo motor.

2 15 Avisador sonoro.

3 10 Láva-vidros dianteiro e traseiro.

4 20 Lava-faróis.

5 15 Accionadores do controlo motor (bomba de
combustível, electroválvulas de purga canister, ...
).

6 10 Calculador da caixa de velocidades automática.

7 10 Caixa de comutação e protecção, debímetro
do ar de entrada, contactator da embraiagem,
contactor da caixa automática de seis
velocidades, contactores do STOP, retrovisor
electro-cromático, comandos da tampa de
ocultação do tecto panorâmico (407SW).

8 20 Bobina de ignição.

9 10 Alimentação electrónica lâmpadas Xénon,
contactor STOP, grupo da bomba eléctrica da
direcção assistida, calculador da caixa automática
de quatro velocidades, relé de bloqueio BVA.

10 30 Accionadores do controlo motor (bobina de
ignição, electroválvulas, sondas de oxigénio).

11 40 Ventilador do ar condicionado ou não utilizado.

12 30 Limpa-vidros dianteiro.

13 40 Alimentação caixa de serviço inteligente
(+depois da ignição).

14 30 Bomba de ar.

1010INFORMAÇÕES PRÁTICAS
123
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veícu-
lo, consulte a Rede PEUGEOT.
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT. SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algu-
mas funções eléctricas são utilizáveis
durante um período máximo de uma
hora para não descarregar a bateria.
Uma bateria descarregada
não permite efectuar o arran-
que do motor.
Uma comunicação telefónica
iniciada no momento da entra-
da em letargia poderá, todavia,
ser terminada normalmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a es-
cova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros. Este tempo pode ser altamen-
te reduzido se a carga da ba-
teria estiver fraca.
Uma vez terminados essa hora, uma
mensagem aparece no ecrã multifun-
ções e as funções activas são postas
em letargia.
Essas funções serão reactivadas au-
tomaticamente ao efectuar o arranque
do veículo.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT.

1010INFORMAÇÕES PRÁTICAS
123
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veícu-
lo, consulte a Rede PEUGEOT.
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT. SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algu-
mas funções eléctricas são utilizáveis
durante um período máximo de uma
hora para não descarregar a bateria.
Uma bateria descarregada
não permite efectuar o arran-
que do motor.
Uma comunicação telefónica
iniciada no momento da entra-
da em letargia poderá, todavia,
ser terminada normalmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a es-
cova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros. Este tempo pode ser altamen-
te reduzido se a carga da ba-
teria estiver fraca.
Uma vez terminados essa hora, uma
mensagem aparece no ecrã multifun-
ções e as funções activas são postas
em letargia.
Essas funções serão reactivadas au-
tomaticamente ao efectuar o arranque
do veículo.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT.

1010INFORMAÇÕES PRÁTICAS
124
Para colocar o motor em funcionamento
com uma bateria auxiliar:
- ligar o cabo vermelho aos termi-nais (+) das duas baterias;
- ligar uma das extremidades do cabo verde ou negro ao terminal (-)
da bateria adicional;
- ligar a outra extremidade do cabo verde ou negro a um ponto de
massa do veículo avariado o mais
longe possível da bateria;
- accionar o motor de arranque e deixar o motor em funcionamento;
- esperar o retorno ao ralenti e des- ligar os cabos.

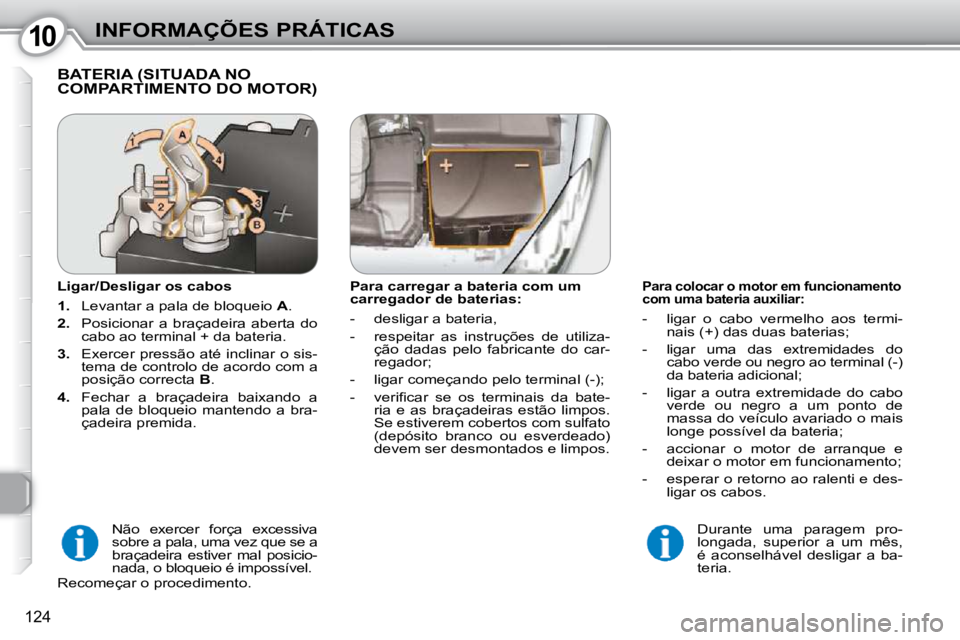

BATERIA (SITUADA NO COMPARTIMENTO DO MOTOR)
Ligar/Desligar os cabos

1. Levantar a pala de bloqueio A .

2. Posicionar a braçadeira aberta do
cabo ao terminal + da bateria.

3. Exercer pressão até inclinar o sis-
tema de controlo de acordo com a
posição correcta B .

4. Fechar a braçadeira baixando a
pala de bloqueio mantendo a bra-
çadeira premida.
Durante uma paragem pro-
longada, superior a um mês,
é aconselhável desligar a ba-
teria.
Para carregar a bateria com um
carregador de baterias:
- desligar a bateria,
- respeitar as instruções de utiliza-
ção dadas pelo fabricante do car-
regador;
- ligar começando pelo terminal (-);
- verifi car se os terminais da bate- ria e as braçadeiras estão limpos.
Se estiverem cobertos com sulfato
(depósito branco ou esverdeado)
devem ser desmontados e limpos.
Não exercer força excessiva
sobre a pala, uma vez que se a
braçadeira estiver mal posicio-
nada, o bloqueio é impossível.
Recomeçar o procedimento.
