2010 PEUGEOT 3008 Manuel du propriétaire (in French)

INFORMATIONS PRATIQUES
Fixation de la roue de
secours de type «galette»
Si votre véhicule est équipé
de roues aluminium, il est normal
de constater, lors du serrage des vis
au remontage, que les rondelles ne
viennent pas en contact avec la roue
de secours de type «galette». Le
maintien de la roue se fait par l’appui
conique de chaque vis.
Montage de la roue
Liste des opérations

 Mettez en place la roue sur le moyeu
à l’aide du guide de centrage 4 .

 Vissez les vis à la main jusqu’en bu-
tée.

 Effectuez un pré-serrage de la vis
antivol avec la clé démonte-roue 1
équipée de la douille antivol 5 .

 Effectuez un pré-serrage des autres
vis uniquement avec la clé démon-
te-roue 1 .

 Redescendez le véhicule à fond.

 Repliez le cric 2 et dégagez-le.

 Bloquez la vis antivol avec la clé dé-
monte-roue 1 équipée de la douille
antivol 5 .

 Bloquez les autres vis uniquement
avec la clé démonte-roue 1 .

 Remontez les cabochons chromés
sur chacune des vis (selon équipe-
ment).

 Rangez l’outillage dans le boîtier
support.
Après un changement de roue
Pour ranger correctement la roue
crevée dans le coffre, retirez au préa-
lable le cache central.
En utilisant la roue de secours de
type «galette», ne dépassez pas la
vitesse de 80 km/h.
Faites rapidement contrôler le serra-
ge des vis et la pression de la roue de
secours par le réseau PEUGEOT.
Faites réparer la roue crevée et re-
placez-la aussitôt sur le véhicule.

INFORMATIONS PRATIQUES
174
Risque d’électrocution
Le remplacement d’une lam-
pe au xénon (D1S-35W) doit
être effectué par le réseau
PEUGEOT.
CHANGEMENT D’UNE LAMPE
Mode opératoire de remplacement
d’une lampe défectueuse par une lam-
pe neuve sans aucun outillage.
Modèle avec feux halogènes

1. Indicateurs de direction
(HP24-24W).

2. Feux de croisement (H7-55W).

3. Feux de route (H7-55W).

4. Feux diurnes (HP24-24W).

5. Projecteurs antibrouillard
(PS24-24W).

6. Feux de position (W5-5W).
1. Indicateurs de direction
(HP24-24W).

2. Feux de croisement / route
(D1S-35W).

3. Feux diurnes / de position
(P21/5W).

4. Projecteurs antibrouillard
(PS24-24W).
Modèle avec feux au xéno
n et
projecteurs directionnels Les projecteurs sont équipés
de glaces en polycarbonate,
revêtues d’un vernis protec-
teur :

 ne les nettoyez pas avec un
chiffon sec ou abrasif, ni avec
un produit détergent ou sol-
vant,

 utilisez une éponge et de l’eau
savonneuse,

 en utilisant le lavage haute-pres-
sion sur des salissures persis-
tantes, n’insistez pas sur les pro-
jecteurs, les feux et leur contour
pour éviter de détériorer leur ver-
nis et leur joint d’étanchéité.
Feux avant

 Ne touchez pas directement la
lampe avec les doigts, utilisez
des chiffons non pelucheux.
Le changement d’une lampe halogè-
ne doit se faire projecteur éteint de-
puis quelques minutes (risque de
brûlure grave).
Il est impératif de n’utiliser que des
lampes de type anti-ultraviolet (UV),
afi n de ne pas détériorer le projec-
teur.

INFORMATIONS PRATIQUES
Changement des feux de route et de
position
Changement des feux de croisement

 Retirez le couvercle plastique de
protection en tirant sur la languette.

 Débranchez le connecteur de la
lampe.

 Retirez la lampe en tirant et rempla-
cez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
 Retirez le couvercle plastique de
protection en tirant sur la languette.

 Débranchez le connecteur de la
lampe.

 Retirez la lampe en tirant et rempla-
cez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Changement des indicateurs de
direction
Consultez le réseau PEUGEOT.

INFORMATIONS PRATIQUES
176
Changement des feux de position
(modèle au xénon)

 Retirez le couvercle plastique de
protection en tirant sur la languette.

 Débranchez le connecteur de la
lampe.

 Retirez la lampe en tirant et rempla-
cez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse. Changement des projecteurs
antibrouillard
Pour le remplacement de
ces lampes, vous pouvez
aussi consulter le réseau
PEUGEOT. Consultez le réseau PEUGEOT.

 Insérez un tournevis vers le milieu
du répétiteur entre lui et la base du
rétroviseur.

 Basculez le tournevis pour extraire
le répétiteur et retirez-le.

 Débranchez le connecteur du répé-
titeur.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Pour vous le procurer, contactez le ré-
seau PEUGEOT.
Changement des répétiteurs
latéraux de clignotant intégré
Changement des feux
diurnes
Consultez le réseau PEUGEOT. Changement des feux de
croisement et de route
(modèle au xénon)
Le remplacement d’une lampe au
xénon D1S doit être effectué par le
réseau PEUGEOT car il y a un risque
d’électrocution.
Il est recommandé de changer les
lampes D1S simultanément suite à
la défaillance de l’une d’entre elles.

INFORMATIONS PRATIQUES
177
Feux arrière

1. Feux de stop / de position
(P21-5W).

2. Feux de recul (P21W).

3. Indicateurs de direction
(PY21W-21W).

4. Feux de position (P5-5W).

5. Feux antibrouillard (P21W). Changement des feux stop/position,
recul et indicateurs

 Appuyez sur les six languettes et re-
tirez le porte-lampes.

 Retirez le cache plastique.

 Retirez les deux écrous de fi xation
du feu.

 Sortez avec précaution le feu par
l’extérieur.

 Débranchez le connecteur du feu.

 Tournez d’un quart de tour la lampe
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

INFORMATIONS PRATIQUES
178
Changement du troisième feu de
stop Changement des feux de plaque
minéralogique (W5-5W)

 Insérez un tournevis fi n dans un des
trous extérieurs du transparent.

 Poussez-le vers l’extérieur pour le
décliper.

 Retirez le transparent.

 Tirez la lampe et remplacez-la.
Changement des feux de position
(coffre)
Changement des feux antibrouill
ard

 Ouvrir le coffre.

 Retirez la trappe plastique à l’aide
d’un tournevis.

 Retirez l’écrou de fi xation du feu.

 Tournez d’un quart de tour la lampe
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.

 Passez la main sous le pare-choc.

 Tournez d’un quart de tour la lampe
et remplacez-la.
 Ouvrez le coffre et retirez le joint su-
périeur.

 Dévissez les deux écrous.

 Appuyez sur les tiges fi letées tout
en maintenant le feu par l’extérieur.

 Débranchez le connecteur et retirez
le tuyau de lave-vitre.

 Appuyez sur les paires de clips A
puis B puis C , pour dégager et ac-
céder au porte-lampes.

INFORMATIONS PRATIQUES
180
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la
partie inférieure de la planche de bord
(côté gauche). Tableaux des fusibles

Fusible
N°
Intensité
(A)
Fonctions

F1 15 Essuie-vitre arrière.

F2 - Non utilisé.

F3 5 Calculateur airbags.

F4 10 Rétroviseur intérieur électrochrome, air
conditionné, boîtier de commutation et de
protection, multimédia arrière.

F5 30 Lève-vitres séquentiels avant.

F6 30 Lève-vitres séquentiels arrière.

F7 5 Plafonniers avant et arrière, lecteurs de carte,
liseuses arrière, éclairage pare-soleil, éclairage
boîte à gants, éclairage accoudoir central,
commande relais 12 V coffre.

INFORMATIONS PRATIQUES
181

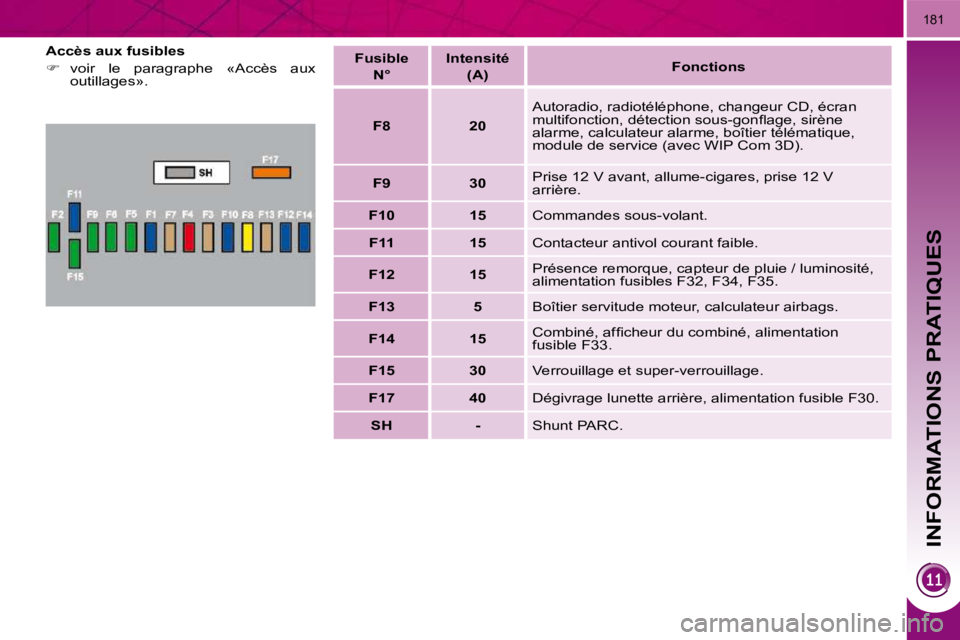

Accès aux fusibles

 voir le paragraphe «Accès aux
outillages».
Fusible
N°
Intensité
(A)
Fonctions

F8 20 Autoradio, radiotéléphone, changeur CD, écran
multifonction, détection sous-gonfl age, sirène
alarme, calculateur alarme, boîtier télématique,
module de service (avec WIP Com 3D).

F9 30 Prise 12 V avant, allume-cigares, prise 12 V
arrière.

F10 15 Commandes sous-volant.

F11 15 Contacteur antivol courant faible.

F12 15 Présence remorque, capteur de pluie / luminosité,
alimentation fusibles F32, F34, F35.

F13 5 Boîtier servitude moteur, calculateur airbags.

F14 15 Combiné, affi cheur du combiné, alimentation
fusible F33.

F15 30 Verrouillage et super-verrouillage.

F17 40 Dégivrage lunette arrière, alimentation fusible F30.

SH - Shunt PARC.
