2010 PEUGEOT 3008 Manuel du propriétaire (in French)

24
COMBINÉS
Panneau regroupant les cadrans et les témoins d’indication de fonctionnement du
véhicule.
Cadrans

1. Compte-tours.
Indique la vitesse de rotation du mo- teur (x 1000 tr/min ou rpm).

2. Température du liquide de refroi-
dissement.
Indique la température du liquide de refroidissement du moteur (° Cel-
sius).

3. Niveau de carburant.
Indique la quantité de carburant res- tant dans le réservoir.

4. Vitesse du véhicule.
Indique la vitesse instantanée du véhicule roulant (km/h ou mph).

5. Affi cheur.

6. Bouton de remise à zéro de l’affi -
chage ou du réaffi chage de l’indi-
cateur d’entretien.
Remet à zéro la fonction sélection- née (compteur kilométrique jour-
nalier ou indicateur d’entretien) ou
réaffi che l’indicateur d’entretien.

7. Rhéostat d’éclairage du combiné.
Agit sur l’intensité de l’éclairage du poste de conduite, si les feux sont
allumés.
Pour plus d’informations, re-
portez-vous au paragraphe
correspondant au bouton ou
à la fonction et à son affi chage as-
socié.

25
Affi cheur(s)
Désignateur du combiné associé au WIP Com 3D
L’ensemble de ces touches permet :
- à l’arrêt , de confi gurer les équipe-
ments du véhicule et les paramètres
de l’affi cheur (langues, unités...),
- en roulant , de faire défi ler les fonc-
tions actives (ordinateur de bord,
navigation...). Commandes
Vous disposez de quatre touches pour
commander le grand affi cheur 16/9 du
combiné :

1. accéder au menu général, valider la
sélection,

2. se déplacer vers le haut dans le
menu,

3. se déplacer vers le bas dans le
menu,

4. revenir à l’écran précédent, sortir du
menu.

A. Limiteur de vitesse
ou

Régulateur de vitesse.
(km/h ou mph)

B. Compteur kilométrique journa-
lier.
(km ou miles)
C. Indicateur d’entretien.
(km ou miles) ou,

Indicateur du niveau d’huile mo-
teur.
ou

Totalisateur kilométrique.
(km ou miles)

D. Boîte manuelle pilotée 6 vitesses
ou automatique.

E. Messages d’alerte et d’état des
fonctions, ordinateur de bord, in-
formations de navigation du GPS,
menus (avec WIP Com 3D).

26
Paramètres véhicule
Ce menu vous permet d’activer ou de neu-
traliser certains équipements de conduite
et de confort (suivant destination) :
- essuie-vitre couplé à la marche ar-rière (voir chapitre «Visibilité»),
- déverrouillage sélectif (voir chapitre «Ouvertures»),
- éclairages d’accompagnement et d’accueil (voir chapitre «Visibilité»),
- éclairage d’ambiance (voir chapitre «Visibilité»),
- feux diurnes (voir chapitre «Visibi- lité»),
- projecteurs directionnels (voir cha- pitre «Visibilité»),
- frein de parking automatique ou ma- nuel (voir chapitre «Conduite»).
Choix des unités
Ce menu vous permet de choisir les
unités : température (°Celsius ou °Fa-
hrenheit) et consommations (l/100 km,
mpg ou km/l).
Choix de la langue
Ce menu vous permet de choisir la lan-
gue d’affi chage : Deutsch, English, Es-
panol, Français, Italiano, Nederlands,
Portugues, Türkçe * .

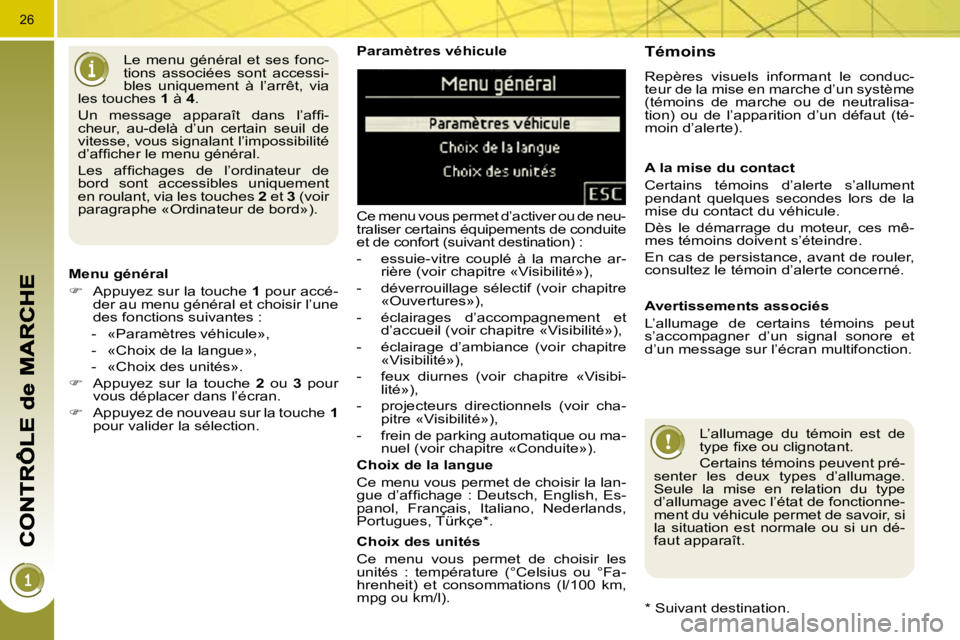

Le menu général et ses fonc-
tions associées sont accessi-
bles uniquement à l’arrêt, via
les touches 1 à 4 .
Un message apparaît dans l’affi -
cheur, au-delà d’un certain seuil de
vitesse, vous signalant l’impossibilité
d’affi cher le menu général.
Les affi chages de l’ordinateur de
bord sont accessibles uniquement
en roulant, via les touches 2 et 3 (voir
paragraphe «Ordinateur de bord»).

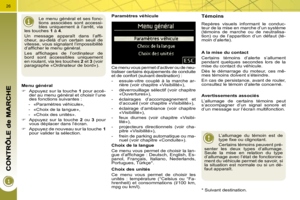

Menu général

 Appuyez sur la touche 1 pour accé-
der au menu général et choisir l’une
des fonctions suivantes :
- «Paramètres véhicule»,
- «Choix de la langue»,
- «Choix des unités».

 Appuyez sur la touche 2 ou 3 pour
vous déplacer dans l’écran.

 Appuyez de nouveau sur la touche 1
pour valider la sélection.
* Suivant destination. Témoins
Repères visuels informant le conduc-
teur de la mise en marche d’un système
(témoins de marche ou de neutralisa-
tion) ou de l’apparition d’un défaut (té-
moin d’alerte).
A la mise du contact
Certains témoins d’alerte s’allument
pendant quelques secondes lors de la
mise du contact du véhicule.
Dès le démarrage du moteur, ces mê-
mes témoins doivent s’éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d’alerte concerné.
Avertissements associés
L’allumage de certains témoins peut
s’accompagner d’un signal sonore et
d’un message sur l’écran multifonction. L’allumage du témoin est de
type fi xe ou clignotant.
Certains témoins peuvent pré-
senter les deux types d’allumage.
Seule la mise en relation du type
d’allumage avec l’état de fonctionne-
ment du véhicule permet de savoir, si
la situation est normale ou si un dé-
faut apparaît.

26
Paramètres véhicule
Ce menu vous permet d’activer ou de neu-
traliser certains équipements de conduite
et de confort (suivant destination) :
- essuie-vitre couplé à la marche ar-rière (voir chapitre «Visibilité»),
- déverrouillage sélectif (voir chapitre «Ouvertures»),
- éclairages d’accompagnement et d’accueil (voir chapitre «Visibilité»),
- éclairage d’ambiance (voir chapitre «Visibilité»),
- feux diurnes (voir chapitre «Visibi- lité»),
- projecteurs directionnels (voir cha- pitre «Visibilité»),
- frein de parking automatique ou ma- nuel (voir chapitre «Conduite»).
Choix des unités
Ce menu vous permet de choisir les
unités : température (°Celsius ou °Fa-
hrenheit) et consommations (l/100 km,
mpg ou km/l).
Choix de la langue
Ce menu vous permet de choisir la lan-
gue d’affi chage : Deutsch, English, Es-
panol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Le menu général et ses fonc-
tions associées sont accessi-
bles uniquement à l’arrêt, via
les touches 1 à 4 .
Un message apparaît dans l’affi -
cheur, au-delà d’un certain seuil de
vitesse, vous signalant l’impossibilité
d’affi cher le menu général.
Les affi chages de l’ordinateur de
bord sont accessibles uniquement
en roulant, via les touches 2 et 3 (voir
paragraphe «Ordinateur de bord»).
Menu général

 Appuyez sur la touche 1 pour accé-
der au menu général et choisir l’une
des fonctions suivantes :
- «Paramètres véhicule»,
- «Choix de la langue»,
- «Choix des unités».

 Appuyez sur la touche 2 ou 3 pour
vous déplacer dans l’écran.

 Appuyez de nouveau sur la touche 1
pour valider la sélection.
* Suivant destination. Témoins
Repères visuels informant le conduc-
teur de la mise en marche d’un système
(témoins de marche ou de neutralisa-
tion) ou de l’apparition d’un défaut (té-
moin d’alerte).
A la mise du contact
Certains témoins d’alerte s’allument
pendant quelques secondes lors de la
mise du contact du véhicule.
Dès le démarrage du moteur, ces mê-
mes témoins doivent s’éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d’alerte concerné.
Avertissements associés
L’allumage de certains témoins peut
s’accompagner d’un signal sonore et
d’un message sur l’écran multifonction. L’allumage du témoin est de
type fi xe ou clignotant.
Certains témoins peuvent pré-
senter les deux types d’allumage.
Seule la mise en relation du type
d’allumage avec l’état de fonctionne-
ment du véhicule permet de savoir, si
la situation est normale ou si un dé-
faut apparaît.

27
Témoins de marche
L’allumage de l’un des témoins suivants confi rme la mise en marche du système correspondant.

Témoin est allumé Cause Actions / Observations

Indicateur
de direction gauche clignotant
avec
bruiteur. La commande d’éclairage
est actionnée vers le bas.

Indicateur
de direction droite clignotant
avec
bruiteur. La commande d’éclairage est
actionnée vers le haut.

Feux de
position fi xe. La commande d’éclairage
est sur la position «Feux de
position». Tournez la commande dans la position voulue.

Feux de
croisement fi xe. La commande d’éclairage
est sur la position «Feux de
croisement». Tournez la commande dans la position voulue.

Feux de route fi xe. La commande d’éclairage
est actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.

Projecteurs
antibrouillard avant fi xe.
Les projecteurs antibrouillard
avant sont actionnés. Tournez la bague de la commande deux fois
vers l’arrière pour désactiver les projecteurs
antibrouillard.

Feux
antibrouillard arrière fi xe.
Les feux antibrouillard arrière
sont actionnés. Tournez la bague de la commande vers l’arrière
pour désactiver les feux antibrouillard.

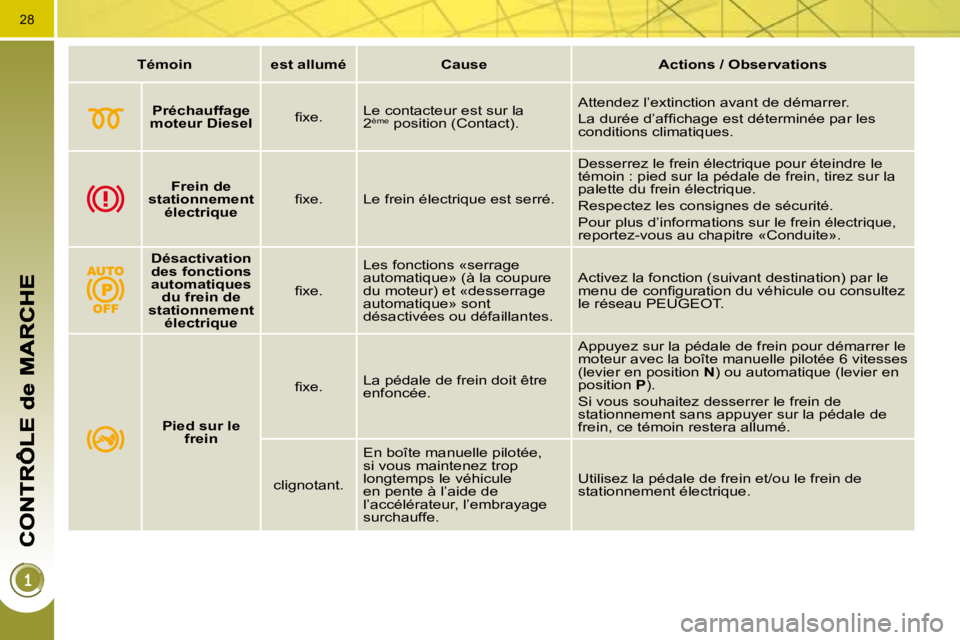

28

Témoin est allumé Cause Actions / Observations

Préchauffage
moteur Diesel fi xe. Le contacteur est sur la
2
ème
position (Contact). Attendez l’extinction avant de démarrer.
La durée d’affi chage est déterminée par les
conditions climatiques.

Frein de
stationnement électrique fi xe.
Le frein électrique est serré. Desserrez le frein électrique pour éteindre le
témoin : pied sur la pédale de frein, tirez sur la
palette du frein électrique.
Respectez les consignes de sécurité.
Pour plus d’informations sur le frein électrique,
reportez-vous au chapitre «Conduite».

Désactivation
des fonctions
automatiques du frein de
stationnement électrique fi xe.
Les fonctions «serrage
automatique» (à la coupure
du moteur) et «desserrage
automatique» sont
désactivées ou défaillantes. Activez la fonction (suivant destination) par le
menu de confi guration du véhicule ou consultez
le réseau PEUGEOT.

Pied sur le
frein fi xe.
La pédale de frein doit être
enfoncée. Appuyez sur la pédale de frein pour démarrer le
moteur avec la boîte manuelle pilotée 6 vitesses
(levier en position
N ) ou automatique (levier en
position P ).
Si vous souhaitez desserrer le frein de
stationnement sans appuyer sur la pédale de
frein, ce témoin restera allumé.
clignotant. En boîte manuelle pilotée,
si vous maintenez trop
longtemps le véhicule
en pente à l’aide de
l’accélérateur, l’embrayage
surchauffe. Utilisez la pédale de frein et/ou le frein de
stationnement électrique.

29
Témoins de neutralisation
L’allumage de l’un des témoins suivants confi rme l’arrêt volontaire du système correspondant.
Celui-ci s’accompagne d’un signal sonore et d’un message sur l’é cran multifonction.

Témoin est allumé Cause Actions / Observations

Système
d’airbag
passager fi xe. La commande, située dans la
boîte à gants, est actionnée
sur la position «
OFF ».
L’airbag frontal passager est
neutralisé.
Dans ce cas, vous pouvez
installer un siège enfant «dos
à la route». Actionnez la commande sur la position «
ON »
pour activer l’airbag frontal passager. Dans ce
cas, n’installez pas de siège enfant «dos à la
route».
Le système d’airbag passager est
automatiquement mis en oeuvre au démarrage
du véhicule (position « ON »).

ESP/ASR fi xe. La touche (située en bas
à gauche de la planche de
bord) ou la molette du «Grip
control» est actionnée. Son
voyant est allumé.
L’ESP/ASR est désactivé.
ESP : contrôle dynamique de
stabilité.
ASR : antipatinage de roues. Appuyez sur la touche pour activer l’ESP/ASR
ou tournez la molette «Grip control» sur ESP.
Son voyant s’éteint.
A partir d’environ 50 km/h, le système se
réactive automatiquement.
Le système ESP/ASR est automatiquement mis
en oeuvre au démarrage du véhicule.

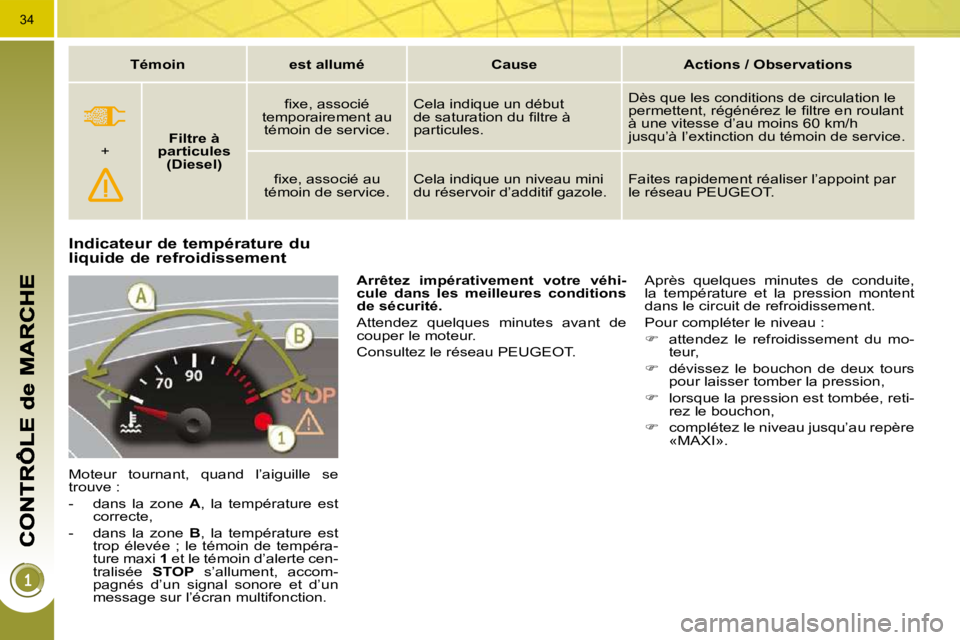

34
Indicateur de température du liquide de refroidissement
Moteur tournant, quand l’aiguille se
trouve :
- dans la zone A , la température est
correcte,
- dans la zone B , la température est
trop élevée ; le témoin de tempéra-
ture maxi 1 et le témoin d’alerte cen-
tralisée STOP s’allument, accom-
pagnés d’un signal sonore et d’un
message sur l’écran multifonction. Après quelques minutes de conduite,
la température et la pression montent
dans le circuit de refroidissement.
Pour compléter le niveau :

 attendez le refroidissement du mo-
teur,

 dévissez le bouchon de deux tours
pour laisser tomber la pression,

 lorsque la pression est tombée, reti-
rez le bouchon,

 complétez le niveau jusqu’au repère
«MAXI».

Arrêtez impérativement votre véhi-
cule dans les meilleures conditions
de sécurité.
Attendez quelques minutes avant de
couper le moteur.
Consultez le réseau PEUGEOT.

Témoin est allumé Cause Actions / Observations
+
Filtre à
particules (Diesel) fi xe, associé
temporairement au témoin de service. Cela indique un début
de saturation du fi ltre à
particules. Dès que les conditions de circulation le
permettent, régénérez le fi ltre en roulant
à une vitesse d’au moins 60 km/h
jusqu’à l’extinction du témoin de service.
fi xe, associé au
témoin de service. Cela indique un niveau mini
du réservoir d’additif gazole. Faites rapidement réaliser l’appoint par
le réseau PEUGEOT.
