2010 PEUGEOT 207 Manual de utilização (in Portuguese)

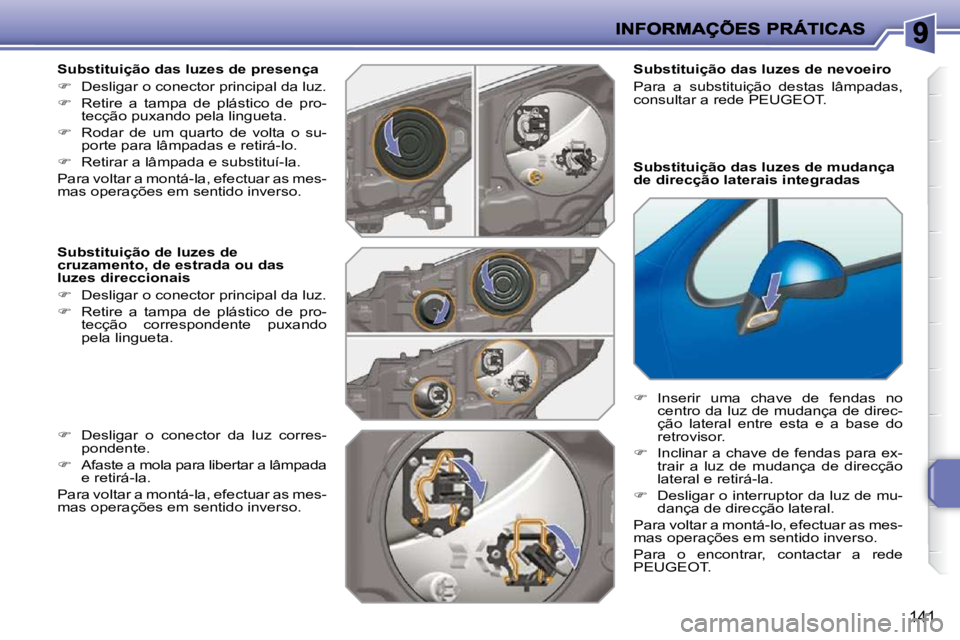

141
Substituição das luzes de presença

 Desligar o conector principal da luz.

 Retire a tampa de plástico de pro-
tecção puxando pela lingueta.

 Rodar de um quarto de volta o su-
porte para lâmpadas e retirá-lo.

 Retirar a lâmpada e substituí-la.
Para voltar a montá-la, efectuar as mes-
mas operações em sentido inverso.
Substituição de luzes de
cruzamento, de estrada ou das
luzes direccionais

 Desligar o conector principal da luz.

 Retire a tampa de plástico de pro-
tecção correspondente puxando
pela lingueta.

 Desligar o conector da luz corres-
pondente.

 Afaste a mola para libertar a lâmpada
e retirá-la.
Para voltar a montá-la, efectuar as mes-
mas operações em sentido inverso. Substituição das luzes de nevoeiro
Para a substituição destas lâmpadas,
consultar a rede PEUGEOT.
Substituição das luzes de mudança
de direcção laterais integradas

 Inserir uma chave de fendas no
centro da luz de mudança de direc-
ção lateral entre esta e a base do
retrovisor.

 Inclinar a chave de fendas para ex-
trair a luz de mudança de direcção
lateral e retirá-la.

 Desligar o interruptor da luz de mu-
dança de direcção lateral.
Para voltar a montá-lo, efectuar as mes-
mas operações em sentido inverso.
Para o encontrar, contactar a rede
PEUGEOT.

i
i

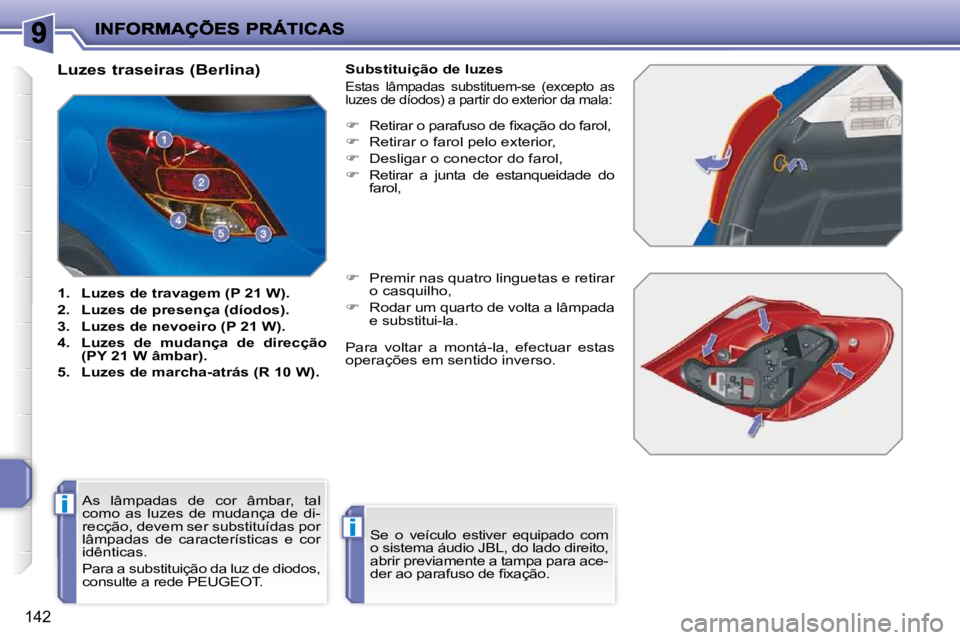

142
Luzes traseiras (Berlina)

1. Luzes de travagem (P 21 W).

2. Luzes de presença (díodos).

3. Luzes de nevoeiro (P 21 W).

4. Luzes de mudança de direcção
(PY 21 W âmbar).

5. Luzes de marcha-atrás (R 10 W). Substituição de luzes

Estas lâmpadas substituem-se (excepto as
luzes de díodos) a partir do exterior da mala:

 Retirar o parafuso de fi xação do farol,

 Retirar o farol pelo exterior,

 Desligar o conector do farol,

 Retirar a junta de estanqueidade do
farol,

 Premir nas quatro linguetas e retirar
o casquilho,

 Rodar um quarto de volta a lâmpada
e substitui-la.
Se o veículo estiver equipado com
o sistema áudio JBL, do lado direito,
abrir previamente a tampa para ace-
der ao parafuso de fi xação.
As lâmpadas de cor âmbar, tal
como as luzes de mudança de di-
recção, devem ser substituídas por
lâmpadas de características e cor
idênticas.
Para a substituição da luz de diodos,
consulte a rede PEUGEOT. Para voltar a montá-la, efectuar estas
operações em sentido inverso.

!

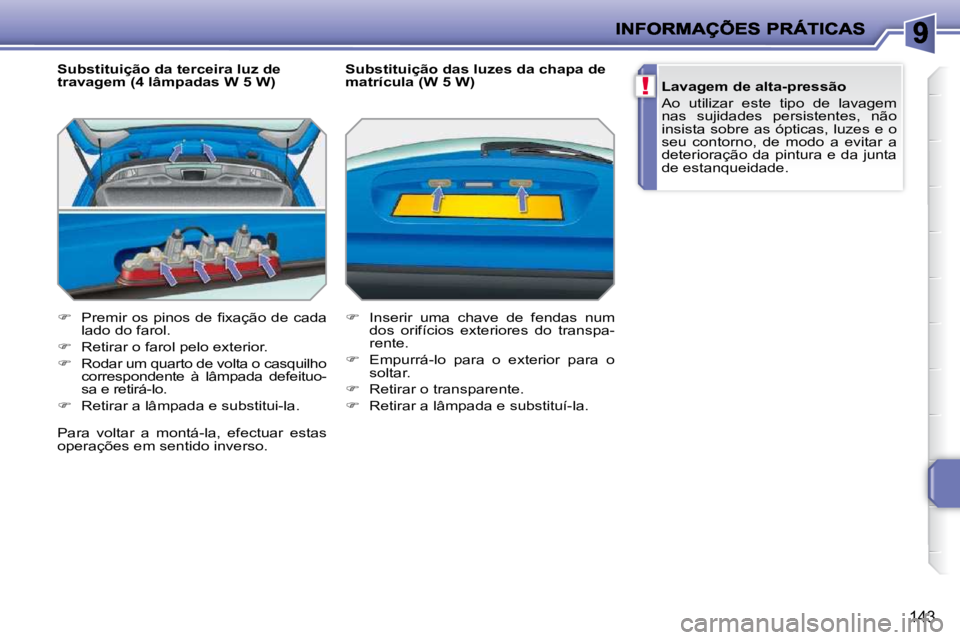

143
Substituição da terceira luz de
travagem (4 lâmpadas W 5 W)

 Premir os pinos de fi xação de cada
lado do farol.

 Retirar o farol pelo exterior.

 Rodar um quarto de volta o casquilho
correspondente à lâmpada defeituo-
sa e retirá-lo.

 Retirar a lâmpada e substitui-la. Substituição das luzes da chapa de
matrícula (W 5 W)

 Inserir uma chave de fendas num
dos orifícios exteriores do transpa-
rente.

 Empurrá-lo para o exterior para o
soltar.

 Retirar o transparente.

 Retirar a lâmpada e substituí-la.
Para voltar a montá-la, efectuar estas
operações em sentido inverso.
Lavagem de alta-pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista sobre as ópticas, luzes e o
seu contorno, de modo a evitar a
deterioração da pintura e da junta
de estanqueidade.

i

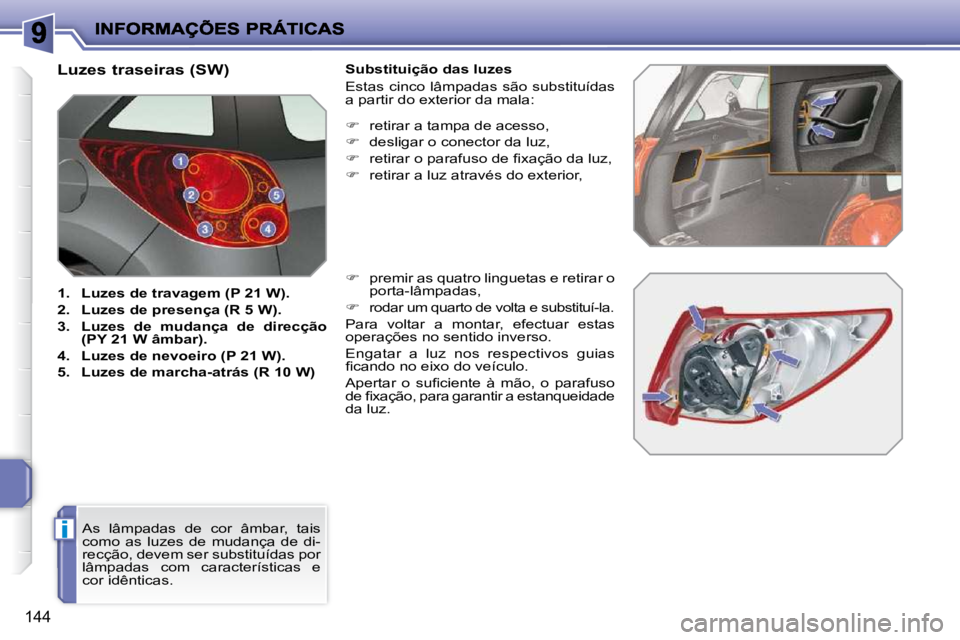

144
Luzes traseiras (SW)

1. Luzes de travagem (P 21 W).

2. Luzes de presença (R 5 W).

3. Luzes de mudança de direcção
(PY 21 W âmbar).

4. Luzes de nevoeiro (P 21 W).

5. Luzes de marcha-atrás (R 10 W) Substituição das luzes
Estas cinco lâmpadas são substituídas
a partir do exterior da mala:

 retirar a tampa de acesso,

 desligar o conector da luz,

 retirar o parafuso de fi xação da luz,

 retirar a luz através do exterior,

 premir as quatro linguetas e retirar o
porta-lâmpadas,


rodar um quarto de volta e substituí-la.
Para voltar a montar, efectuar estas
operações no sentido inverso.
Engatar a luz nos respectivos guias
fi cando no eixo do veículo.
Apertar o sufi ciente à mão, o parafuso
de fi xação, para garantir a estanqueidade
da luz.
As lâmpadas de cor âmbar, tais
como as luzes de mudança de di-
recção, devem ser substituídas por
lâmpadas com características e
cor idênticas.

!

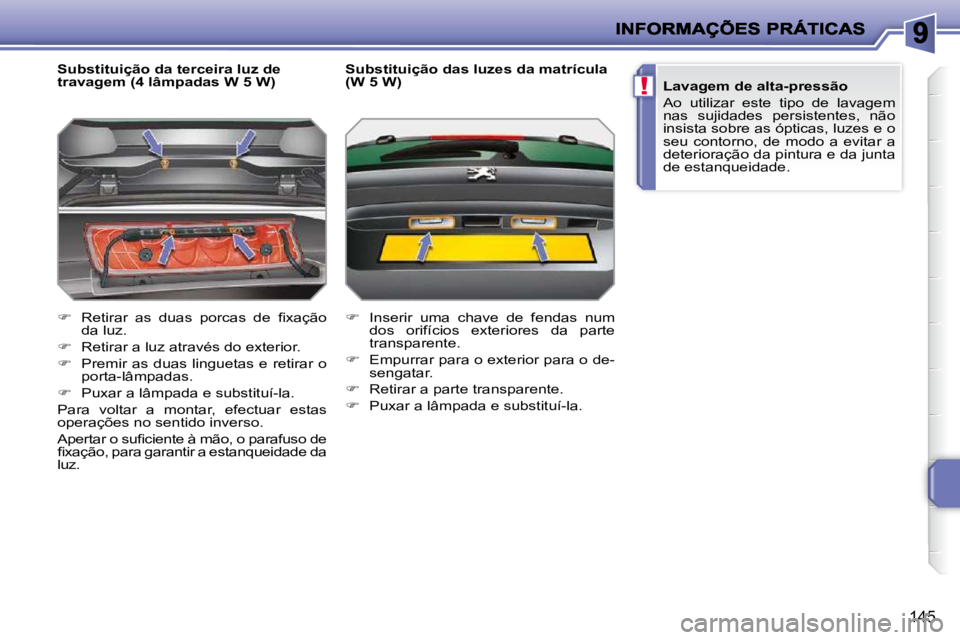

145
Substituição da terceira luz de
travagem (4 lâmpadas W 5 W)

 Retirar as duas porcas de fi xação
da luz.

 Retirar a luz através do exterior.

 Premir as duas linguetas e retirar o
porta-lâmpadas.

 Puxar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações no sentido inverso.
Apertar o sufi ciente à mão, o parafuso de
fi xação, para garantir a estanqueidade da
luz. Substituição das luzes da matrícula
(W 5 W)

 Inserir uma chave de fendas num
dos orifícios exteriores da parte
transparente.

 Empurrar para o exterior para o de-
sengatar.

 Retirar a parte transparente.

 Puxar a lâmpada e substituí-la.
Lavagem de alta-pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista sobre as ópticas, luzes e o
seu contorno, de modo a evitar a
deterioração da pintura e da junta
de estanqueidade.

!
i

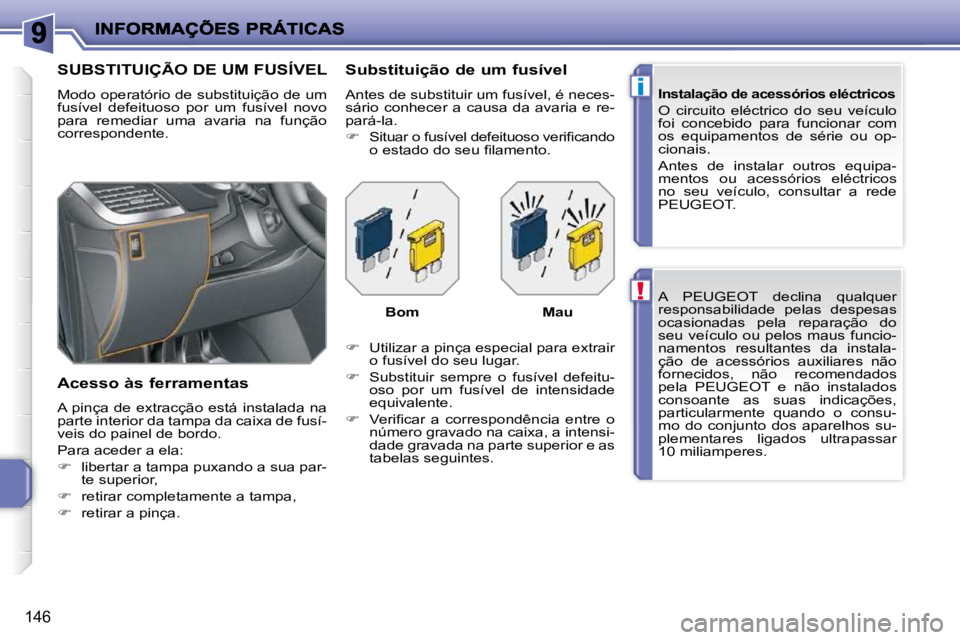

146
A PEUGEOT declina qualquer
responsabilidade pelas despesas
ocasionadas pela reparação do
seu veículo ou pelos maus funcio-
namentos resultantes da instala-
ção de acessórios auxiliares não
fornecidos, não recomendados
pela PEUGEOT e não instalados
consoante as suas indicações,
particularmente quando o consu-
mo do conjunto dos aparelhos su-
plementares ligados ultrapassar
10 miliamperes.

Instalação de acessórios eléctricos
O circuito eléctrico do seu veículo
foi concebido para funcionar com
os equipamentos de série ou op-
cionais.
Antes de instalar outros equipa-
mentos ou acessórios eléctricos
no seu veículo, consultar a rede
PEUGEOT.
SUBSTITUIÇÃO DE UM FUSÍVEL
Modo operatório de substituição de um
fusível defeituoso por um fusível novo
para remediar uma avaria na função
correspondente.
Acesso às ferramentas
A pinça de extracção está instalada na
parte interior da tampa da caixa de fusí-
veis do painel de bordo.
Para aceder a ela:

 libertar a tampa puxando a sua par-
te superior,

 retirar completamente a tampa,

 retirar a pinça. Substituição de um fusível
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e re-
pará-la.

 Situar o fusível defeituoso verifi cando
o estado do seu fi lamento.

 Utilizar a pinça especial para extrair
o fusível do seu lugar.

 Substituir sempre o fusível defeitu-
oso por um fusível de intensidade
equivalente.

 Verifi car a correspondência entre o
número gravado na caixa, a intensi-
dade gravada na parte superior e as
tabelas seguintes.
Bom Mau

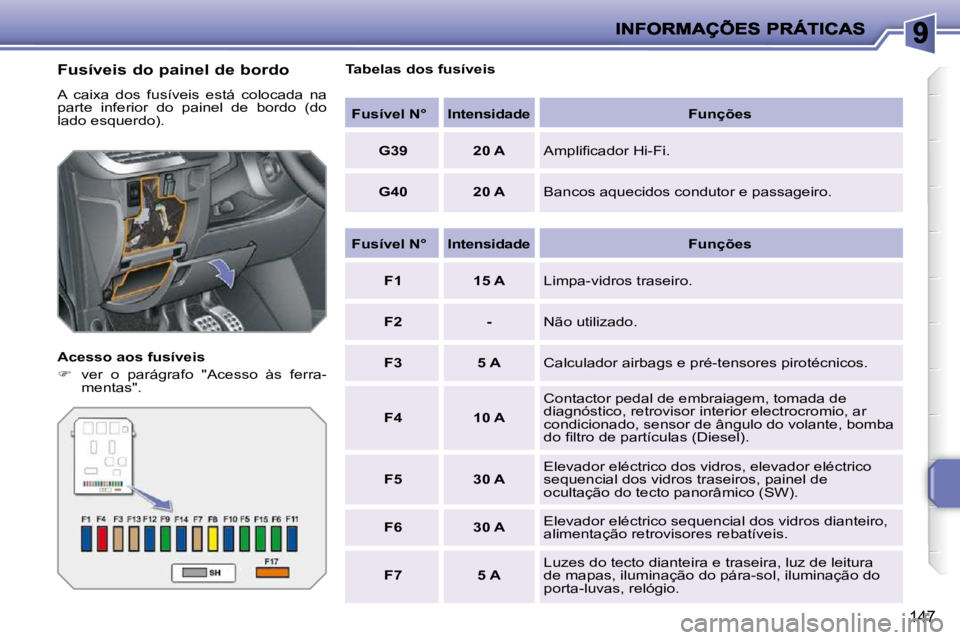

147
Fusíveis do painel de bordo
A caixa dos fusíveis está colocada na
parte inferior do painel de bordo (do
lado esquerdo).
Acesso aos fusíveis

 ver o parágrafo "Acesso às ferra-
mentas". Tabelas dos fusíveis

Fusível N° Intensidade Funções

G39 20 A Amplifi cador Hi-Fi.

G40 20 A Bancos aquecidos condutor e passageiro.

Fusível N° Intensidade Funções

F1 15 A Limpa-vidros traseiro.

F2 - Não utilizado.

F3 5 A Calculador airbags e pré-tensores pirotécnicos.

F4 10 A Contactor pedal de embraiagem, tomada de
diagnóstico, retrovisor interior electrocromio, ar
condicionado, sensor de ângulo do volante, bomba
do fi ltro de partículas (Diesel).

F5 30 A Elevador eléctrico dos vidros, elevador eléctrico
sequencial dos vidros traseiros, painel de
ocultação do tecto panorâmico (SW).

F6 30 A Elevador eléctrico sequencial dos vidros dianteiro,
alimentação retrovisores rebatíveis.

F7 5 A Luzes do tecto dianteira e traseira, luz de leitura
de mapas, iluminação do pára-sol, iluminação do
porta-luvas, relógio.

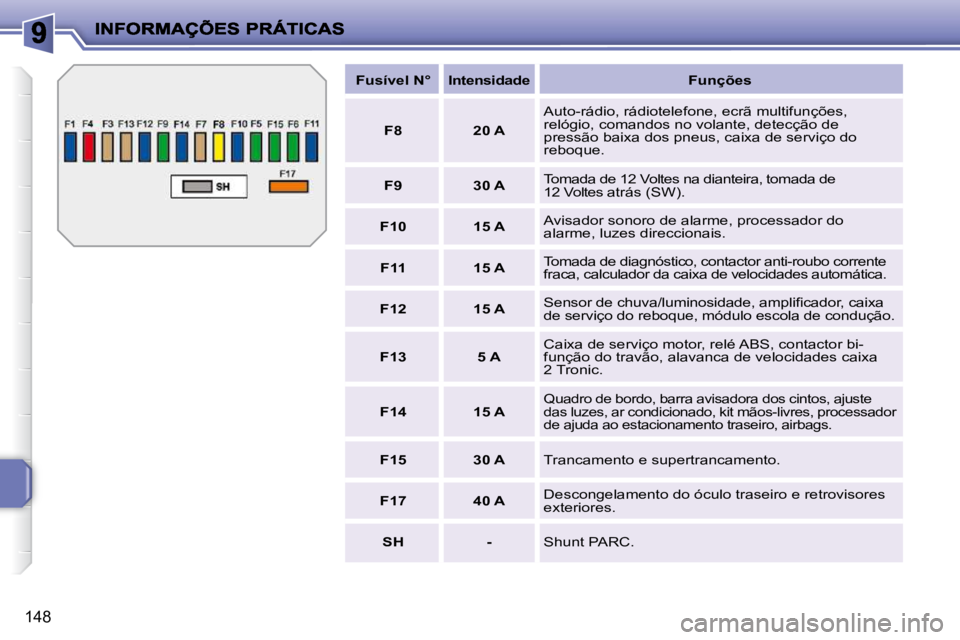

148

Fusível N° Intensidade Funções

F8 20 A Auto-rádio, rádiotelefone, ecrã multifunções,
relógio, comandos no volante, detecção de
pressão baixa dos pneus, caixa de serviço do
reboque.

F9 30 A Tomada de 12 Voltes na dianteira, tomada de
12 Voltes atrás (SW).

F10 15 A Avisador sonoro de alarme, processador do
alarme, luzes direccionais.

F11 15 A Tomada de diagnóstico, contactor anti-roubo corren
te
fraca, calculador da caixa de velocidades automátic a.

F12 15 A Sensor de chuva/luminosidade, amplifi cador, caixa
de serviço do reboque, módulo escola de condução.

F13 5 A Caixa de serviço motor, relé ABS, contactor bi-
função do travão, alavanca de velocidades caixa
2 Tronic.

F14 15 A
Quadro de bordo, barra avisadora dos cintos, ajust e
das luzes, ar condicionado, kit mãos-livres, proces sador
de ajuda ao estacionamento traseiro, airbags.

F15 30 A Trancamento e supertrancamento.

F17 40 A Descongelamento do óculo traseiro e retrovisores
exteriores.

SH - Shunt PARC.
