2010 Lancia Phedra ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

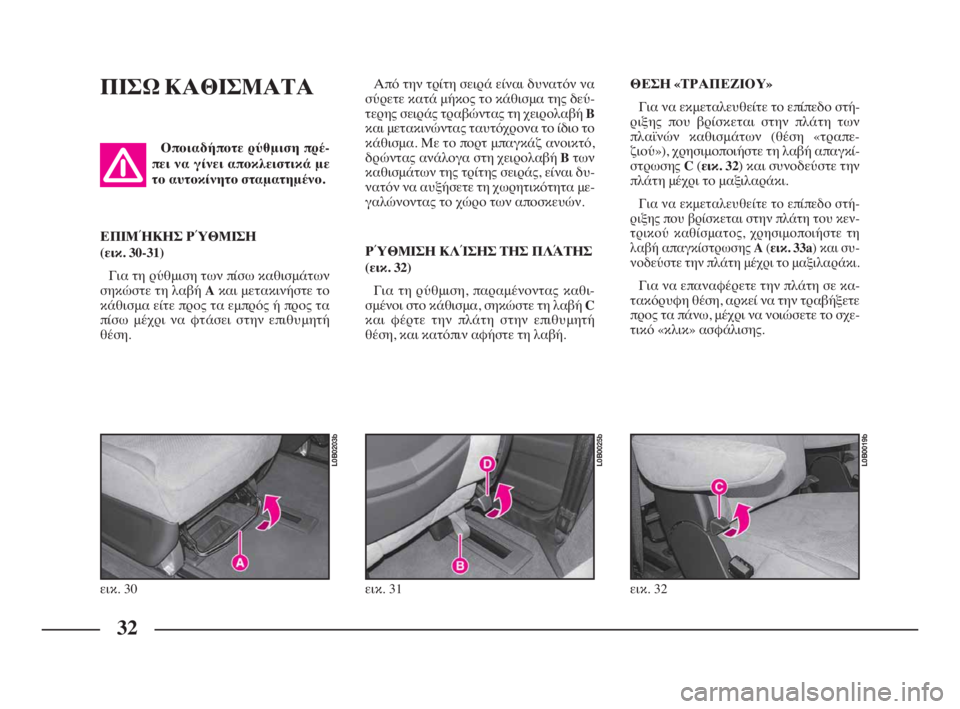

32
ΠΙΣΩ ΚΑΘΙΣΜΑΤΑΑπό την τρίτη σειρά είναι δυνατόν να
σύρετε κατά μήκος το κάθισμα της δεύ-
τερης σειράς τραβώντας τη χειρολαβή B
και μετακινώντας ταυτόχρονα το ίδιο το
κάθισμα. Με το πορτ μπαγκάζ ανοικτό,
δρώντας ανάλογα στη χειρολαβή Bτων
καθισμάτων της τρίτης σειράς, είναι δυ-
νατόν να αυξήσετε τη χωρητικότητα με-
γαλώνοντας το χώρο των αποσκευών.
ΡΎΘΜΙΣΗ ΚΛΊΣΗΣ ΤΗΣ ΠΛΆΤΗΣ
(εικ. 32)
Για τη ρύθμιση, παραμένοντας καθι-
σμένοι στο κάθισμα, σηκώστε τη λαβή C
και φέρτε την πλάτη στην επιθυμητή
θέση, και κατόπιν αφήστε τη λαβή.
εικ. 30
L0B0203b
εικ. 31
L0B0025b
εικ. 32
L0B0019b
Οποιαδήποτε ρύθμιση πρέ-
πει να γίνει αποκλειστικά με
το αυτοκίνητο σταματημένο.
ΕΠΙΜΉΚΗΣ ΡΎΘΜΙΣΗ
(εικ. 30-31)
Για τη ρύθμιση των πίσω καθισμάτων
σηκώστε τη λαβή Aκαι μετακινήστε το
κάθισμα είτε προς τα εμπρός ή προς τα
πίσω μέχρι να φτάσει στην επιθυμητή
θέση.
ΘΕΣΗ «ΤΡΑΠΕΖΙΟΥ»
Για να εκμεταλευθείτε το επίπεδο στή-
ριξης που βρίσκεται στην πλάτη των
πλαϊνών καθισμάτων (θέση «τραπε-
ζιού»), χρησιμοποιήστε τη λαβή απαγκί-
στρωσης C(εικ. 32) και συνοδεύστε την
πλάτη μέχρι το μαξιλαράκι.
Για να εκμεταλευθείτε το επίπεδο στή-
ριξης που βρίσκεται στην πλάτη του κεν-
τρικού καθίσματος, χρησιμοποιήστε τη
λαβή απαγκίστρωσης A(εικ. 33a) και συ-
νοδεύστε την πλάτη μέχρι το μαξιλαράκι.
Για να επαναφέρετε την πλάτη σε κα-
τακόρυφη θέση, αρκεί να την τραβήξετε
προς τα πάνω, μέχρι να νοιώσετε το σχε-
τικό «κλικ» ασφάλισης.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 32

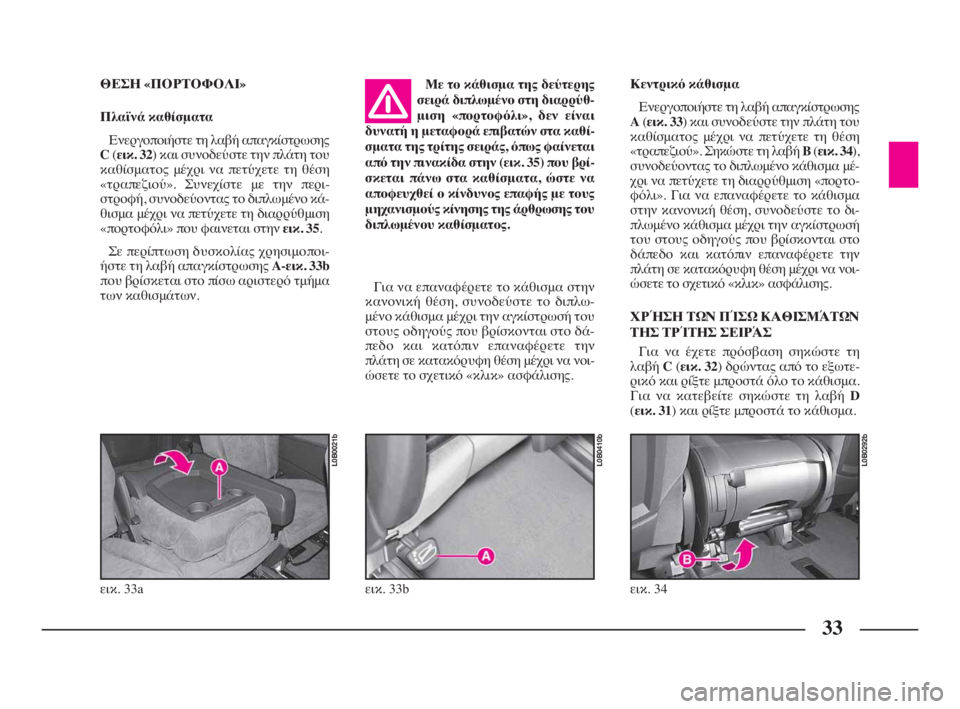

33
ΘΕΣΗ «ΠΟΡΤΟΦΟΛΙ»
Πλαϊνά καθίσματα
Ενεργοποιήστε τη λαβή απαγκίστρωσης
C(εικ. 32) και συνοδεύστε την πλάτη του
καθίσματος μέχρι να πετύχετε τη θέση
«τραπεζιού». Συνεχίστε με την περι-
στροφή, συνοδεύοντας το διπλωμένο κά-
θισμα μέχρι να πετύχετε τη διαρρύθμιση
«πορτοφόλι» που φαινεται στην εικ. 35.
Σε περίπτωση δυσκολίας χρησιμοποι-
ήστε τη λαβή απαγκίστρωσης A-εικ. 33b
που βρίσκεται στο πίσω αριστερό τμήμα
των καθισμάτων.
εικ. 33a
L0B0021b
εικ. 33b
L0B0410b
Με το κάθισμα της δεύτερης
σειρά διπλωμένο στη διαρρύθ-
μιση «πορτοφόλι», δεν είναι
δυνατή η μεταφορά επιβατών στα καθί-
σματα της τρίτης σειράς, όπως φαίνεται
από την πινακίδα στην (εικ. 35) που βρί-
σκεται πάνω στα καθίσματα, ώστε να
αποφευχθεί ο κίνδυνος επαφής με τους
μηχανισμούς κίνησης της άρθρωσης του
διπλωμένου καθίσματος. Κεντρικό κάθισμα
Ενεργοποιήστε τη λαβή απαγκίστρωσης
A(εικ. 33) και συνοδεύστε την πλάτη του
καθίσματος μέχρι να πετύχετε τη θέση
«τραπεζιού». Σηκώστε τη λαβή B(εικ. 34),
συνοδεύοντας το διπλωμένο κάθισμα μέ-
χρι να πετύχετε τη διαρρύθμιση «πορτο-
φόλι». Για να επαναφέρετε το κάθισμα
στην κανονική θέση, συνοδεύστε το δι-
πλωμένο κάθισμα μέχρι την αγκίστρωσή
του στους οδηγούς που βρίσκονται στο
δάπεδο και κατόπιν επαναφέρετε την
πλάτη σε κατακόρυφη θέση μέχρι να νοι-
ώσετε το σχετικό «κλικ» ασφάλισης.
ΧΡΉΣΗ ΤΩΝ ΠΊΣΩ ΚΑΘΙΣΜΆΤΩΝ
ΤΗΣ ΤΡΊΤΗΣ ΣΕΙΡΆΣ
Για να έχετε πρόσβαση σηκώστε τη
λαβή C(εικ. 32) δρώντας από το εξωτε-
ρικό και ρίξτε μπροστά όλο το κάθισμα.
Για να κατεβείτε σηκώστε τη λαβή D
(εικ. 31) και ρίξτε μπροστά το κάθισμα.
εικ. 34
L0B0292b
Για να επαναφέρετε το κάθισμα στην
κανονική θέση, συνοδεύστε το διπλω-
μένο κάθισμα μέχρι την αγκίστρωσή του
στους οδηγούς που βρίσκονται στο δά-
πεδο και κατόπιν επαναφέρετε την
πλάτη σε κατακόρυφη θέση μέχρι να νοι-
ώσετε το σχετικό «κλικ» ασφάλισης.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 33

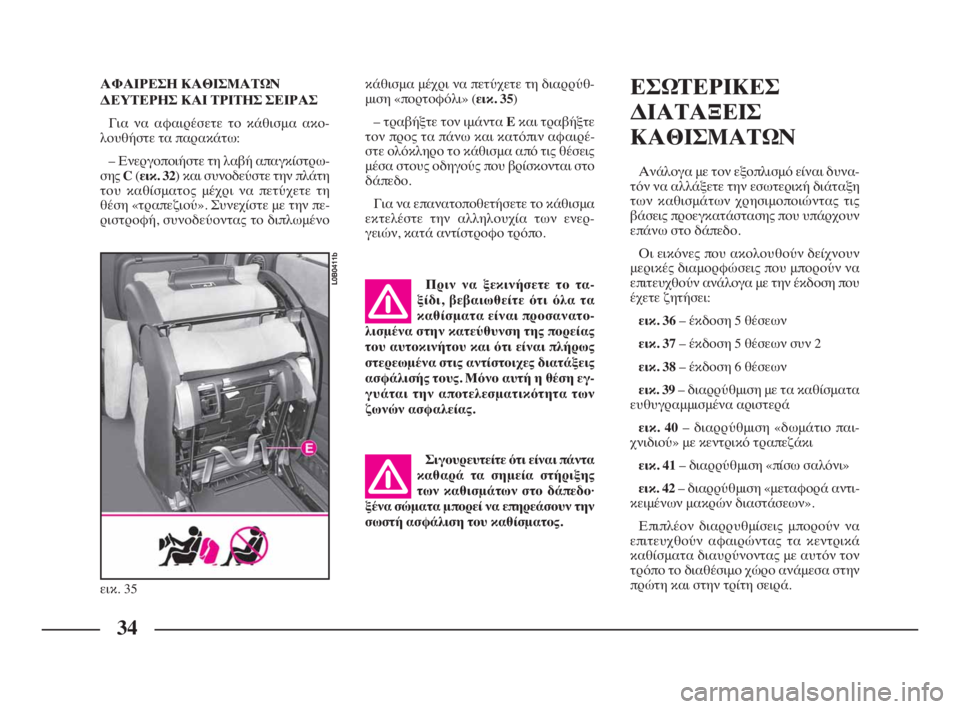

ΑΦΑΙΡΕΣΗ ΚΑΘΙΣΜΑΤΩΝ
ΔΕΥΤΕΡΗΣ ΚΑΙ ΤΡΙΤΗΣ ΣΕΙΡΑΣ
Για να αφαιρέσετε το κάθισμα ακο-
λουθήστε τα παρακάτω:
– Ενεργοποιήστε τη λαβή απαγκίστρω-
σης C(εικ. 32) και συνοδεύστε την πλάτη
του καθίσματος μέχρι να πετύχετε τη
θέση «τραπεζιού». Συνεχίστε με την πε-
ριστροφή, συνοδεύοντας το διπλωμένοκάθισμα μέχρι να πετύχετε τη διαρρύθ-
μιση «πορτοφόλι» (εικ. 35)
– τραβήξτε τον ιμάντα Eκαι τραβήξτε
τον προς τα πάνω και κατόπιν αφαιρέ-
στε ολόκληρο το κάθισμα από τις θέσεις
μέσα στους οδηγούς που βρίσκονται στο
δάπεδο.
Για να επανατοποθετήσετε το κάθισμα
εκτελέστε την αλληλουχία των ενερ-
γειών, κατά αντίστροφο τρόπο.
Σιγουρευτείτε ότι είναι πάντα
καθαρά τα σημεία στήριξης
των καθισμάτων στο δάπεδο·
ξένα σώματα μπορεί να επηρεάσουν την
σωστή ασφάλιση του καθίσματος.
εικ. 35
L0B0411bΠριν να ξεκινήσετε το τα-
ξίδι, βεβαιωθείτε ότι όλα τα
καθίσματα είναι προσανατο-
λισμένα στην κατεύθυνση της πορείας
του αυτοκινήτου και ότι είναι πλήρως
στερεωμένα στις αντίστοιχες διατάξεις
ασφάλισής τους. Μόνο αυτή η θέση εγ-
γυάται την αποτελεσματικότητα των
ζωνών ασφαλείας.
34
ΕΣΩΤΕΡΙΚΕΣ
ΔΙΑΤΑΞΕΙΣ
ΚΑΘΙΣΜΑΤΩΝ
Ανάλογα με τον εξοπλισμό είναι δυνα-
τόν να αλλάξετε την εσωτερική διάταξη
των καθισμάτων χρησιμοποιώντας τις
βάσεις προεγκατάστασης που υπάρχουν
επάνω στο δάπεδο.
Οι εικόνες που ακολουθούν δείχνουν
μερικές διαμορφώσεις που μπορούν να
επιτευχθούν ανάλογα με την έκδοση που
έχετε ζητήσει:
εικ. 36– έκδοση 5 θέσεων
εικ. 37– έκδοση 5 θέσεων συν 2
εικ. 38– έκδοση 6 θέσεων
εικ. 39– διαρρύθμιση με τα καθίσματα
ευθυγραμμισμένα αριστερά
εικ. 40– διαρρύθμιση «δωμάτιο παι-
χνιδιού» με κεντρικό τραπεζάκι
εικ. 41– διαρρύθμιση «πίσω σαλόνι»
εικ. 42– διαρρύθμιση «μεταφορά αντι-
κειμένων μακρών διαστάσεων».
Επιπλέον διαρρυθμίσεις μπορούν να
επιτευχθούν αφαιρώντας τα κεντρικά
καθίσματα διαυρύνοντας με αυτόν τον
τρόπο το διαθέσιμο χώρο ανάμεσα στην
πρώτη και στην τρίτη σειρά.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 34

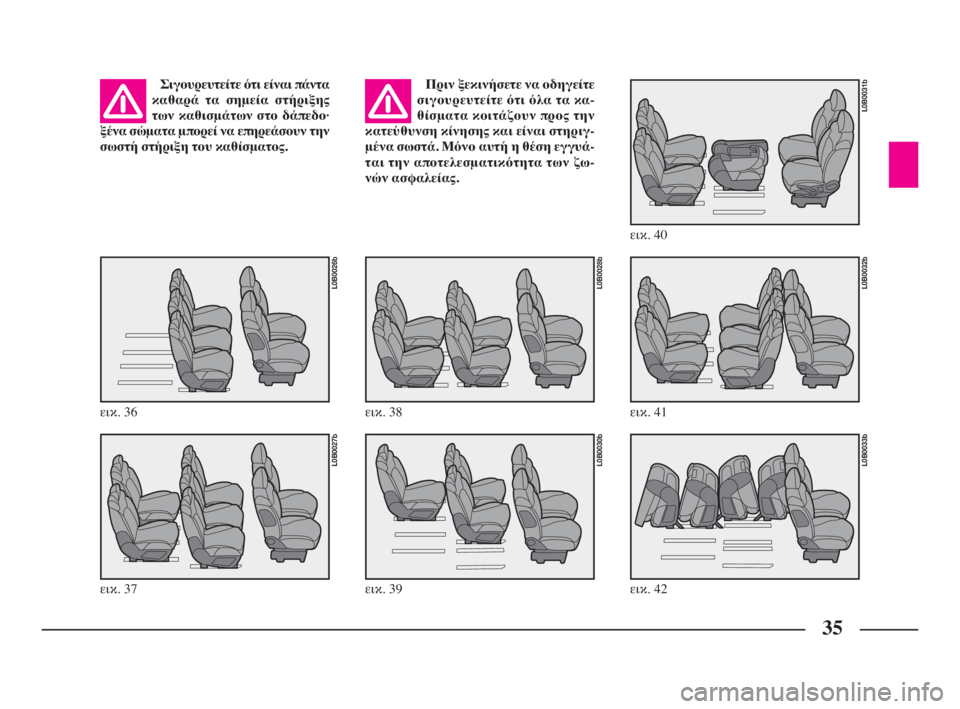

35
Σιγουρευτείτε ότι είναι πάντα
καθαρά τα σημεία στήριξης
των καθισμάτων στο δάπεδο·
ξένα σώματα μπορεί να επηρεάσουν την
σωστή στήριξη του καθίσματος.Πριν ξεκινήσετε να οδηγείτε
σιγουρευτείτε ότι όλα τα κα-
θίσματα κοιτάζουν προς την
κατεύθυνση κίνησης και είναι στηριγ-
μένα σωστά. Μόνο αυτή η θέση εγγυά-
ται την αποτελεσματικότητα των ζω-
νών ασφαλείας.
εικ. 37
L0B0027b
εικ. 39
L0B0030b
εικ. 41
L0B0032b
εικ. 42
L0B0033b
εικ. 36
L0B0026b
εικ. 38
L0B0028b
εικ. 40
L0B0031b
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 35

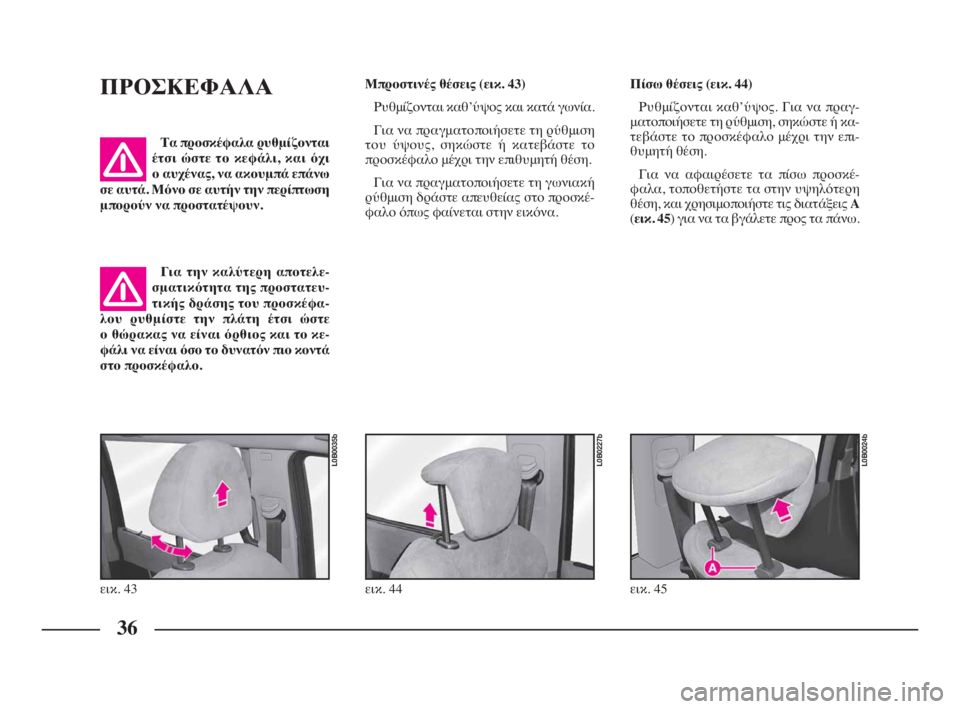

36
ΠΡΟΣΚΕΦΑΛΑ
Τα προσκέφαλα ρυθμίζονται
έτσι ώστε το κεφάλι, και όχι
ο αυχένας, να ακουμπά επάνω
σε αυτά. Μόνο σε αυτήν την περίπτωση
μπορούν να προστατέψουν.
Για την καλύτερη αποτελε-
σματικότητα της προστατευ-
τικής δράσης του προσκέφα-
λου ρυθμίστε την πλάτη έτσι ώστε
ο θώρακας να είναι όρθιος και το κε-
φάλι να είναι όσο το δυνατόν πιο κοντά
στο προσκέφαλο.
Μπροστινές θέσεις (εικ. 43)
Ρυθμίζονται καθ’ύψος και κατά γωνία.
Για να πραγματοποιήσετε τη ρύθμιση
του ύψους, σηκώστε ή κατεβάστε το
προσκέφαλο μέχρι την επιθυμητή θέση.
Για να πραγματοποιήσετε τη γωνιακή
ρύθμιση δράστε απευθείας στο προσκέ-
φαλο όπως φαίνεται στην εικόνα.Πίσω θέσεις (εικ. 44)
Ρυθμίζονται καθ’ύψος. Για να πραγ-
ματοποιήσετε τη ρύθμιση, σηκώστε ή κα-
τεβάστε το προσκέφαλο μέχρι την επι-
θυμητή θέση.
Για να αφαιρέσετε τα πίσω προσκέ-
φαλα, τοποθετήστε τα στην υψηλότερη
θέση, και χρησιμοποιήστε τις διατάξεις A
(εικ. 45) για να τα βγάλετε προς τα πάνω.
εικ. 43
L0B0035b
εικ. 45
L0B0024b
εικ. 44
L0B0227b
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 36

37
ΣΤΗΡΙΓΜΑ
ΒΡΑΧΙΟΝΑ
(εικ. 46)
Για τη ρύθμιση του υποβραχιονίου συ-
νεχίστε όπως ακολουθεί:
– σηκώστε το υποβραχιόνιο φέρνοντάς
το στη θέση 1
– κατεβάστε το υποβραχιόνιο φέρνον-
τάς το στο τέρμα της διαδρομής, στη
θέση 2
– σηκώστε το υποβραχιόνιο φέρνοντάς
το στη θέση που θέλετε θέση 3.Μπορεί να ρυθμιστεί κατακόρυφα και
αξονικά. Για να εκτελέσετε τη ρύθμιση,
συνεχίστε σύμφωνα με τα παρακάτω:
– κατεβάστε τη λαβη, στη θέση 1.
– πραγματοποιήστε τη ρύθμιση του τι-
μονιού.
– επαναφέρετε τη λαβή στη θέση 2για
να επανασφαλίσετε το τιμόνι.
Οποιαδήποτε ρύθμιση πρέ-
πει να γίνει αποκλειστικά με
το αυτοκίνητο σταματημένο.
εικ. 46
L0B0017b
ΠΡΟΣΩΠΙΚΕΣ ΡΥΘΜΙΣΕΙΣ
ΤΙΜΟΝΙΟΥ (εικ. 47)
εικ. 47
L0B0037b
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά
του αυτοκινήτου, που έχει ως
αποτέλεσμα την παραβίαση του τιμο-
νιού ή της κολώνας του τιμονιού (π.χ.
μοντάρισμα αντικλεπτική διάταξης),
η οποία θα μπορούσε να προκαλέσει τη
μείωση των επιδόσεων του συστήματος
και της εγγύησης, σοβαρά προβλήματα
στην ασφάλεια, καθώς και την ασυμ-
φωνία με τον τύπο του αυτοκινήτου.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 37

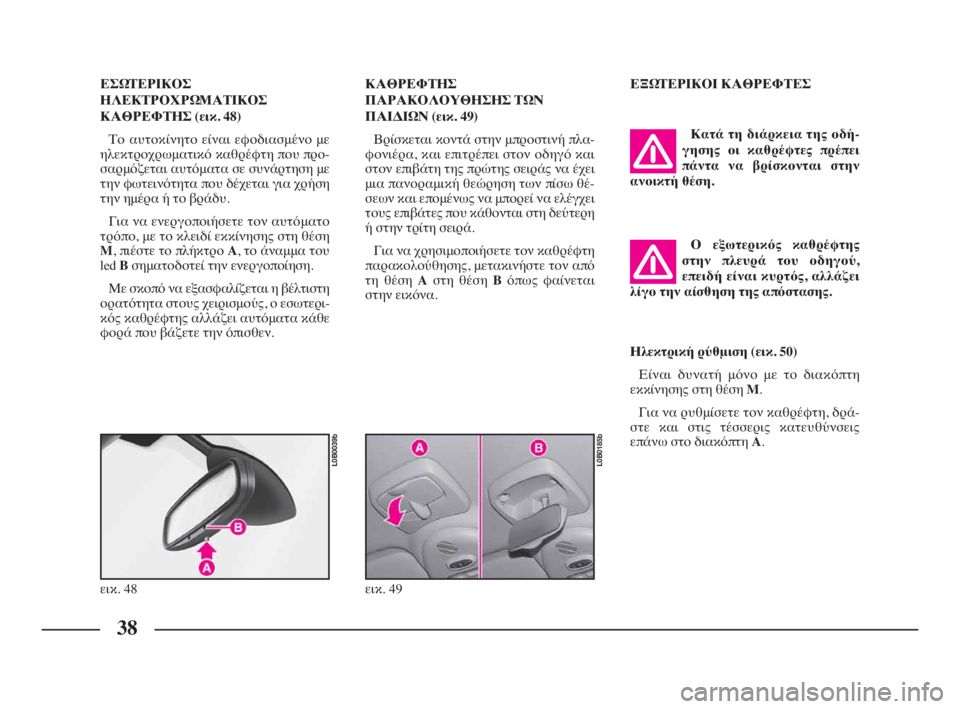

38
ΕΣΩΤΕΡΙΚΟΣ
ΗΛΕΚΤΡΟΧΡΩΜΑΤΙΚΟΣ
ΚΑΘΡΕΦΤΗΣ (εικ. 48)
Το αυτοκίνητο είναι εφοδιασμένο με
ηλεκτροχρωματικό καθρέφτη που προ-
σαρμόζεται αυτόματα σε συνάρτηση με
την φωτεινότητα που δέχεται για χρήση
την ημέρα ή το βράδυ.
Για να ενεργοποιήσετε τον αυτόματο
τρόπο, με το κλειδί εκκίνησης στη θέση
M, πιέστε το πλήκτρο A, το άναμμα του
led Bσηματοδοτεί την ενεργοποίηση.
Με σκοπό να εξασφαλίζεται η βέλτιστη
ορατότητα στους χειρισμούς, ο εσωτερι-
κός καθρέφτης αλλάζει αυτόματα κάθε
φορά που βάζετε την όπισθεν.ΚΑΘΡΕΦΤΗΣ
ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΤΩΝ
ΠΑΙΔΙΩΝ (εικ. 49)
Βρίσκεται κοντά στην μπροστινή πλα-
φονιέρα, και επιτρέπει στον οδηγό και
στον επιβάτη της πρώτης σειράς να έχει
μια πανοραμική θεώρηση των πίσω θέ-
σεων και επομένως να μπορεί να ελέγχει
τους επιβάτες που κάθονται στη δεύτερη
ή στην τρίτη σειρά.
Για να χρησιμοποιήσετε τον καθρέφτη
παρακολούθησης, μετακινήστε τον από
τη θέση Aστη θέση Bόπως φαίνεται
στην εικόνα.ΕΞΩΤΕΡΙΚΟΙ ΚΑΘΡΕΦΤΕΣ
Κατά τη διάρκεια της οδή-
γησης οι καθρέφτες πρέπει
πάντα να βρίσκονται στην
ανοικτή θέση.
εικ. 48
L0B0039b
εικ. 49
L0B0185b
Ο εξωτερικός καθρέφτης
στην πλευρά του οδηγού,
επειδή είναι κυρτός, αλλάζει
λίγο την αίσθηση της απόστασης.
Ηλεκτρική ρύθμιση (εικ. 50)
Είναι δυνατή μόνο με το διακόπτη
εκκίνησης στη θέση M.
Για να ρυθμίσετε τον καθρέφτη, δρά-
στε και στις τέσσερις κατευθύνσεις
επάνω στο διακόπτη A.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 38

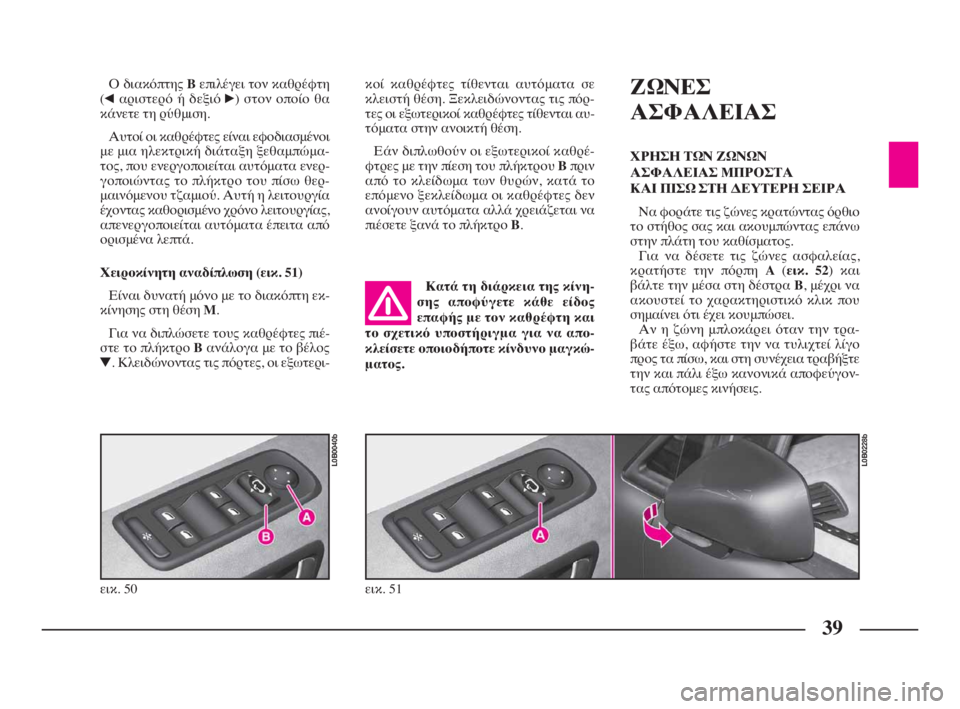

39
Ο διακόπτης Bεπιλέγει τον καθρέφτη
(¯αριστερό ή δεξιό ˙) στον οποίο θα
κάνετε τη ρύθμιση.
Αυτοί οι καθρέφτες είναι εφοδιασμένοι
με μια ηλεκτρική διάταξη ξεθαμπώμα-
τος, που ενεργοποιείται αυτόματα ενερ-
γοποιώντας το πλήκτρο του πίσω θερ-
μαινόμενου τζαμιού. Αυτή η λειτουργία
έχοντας καθορισμένο χρόνο λειτουργίας,
απενεργοποιείται αυτόματα έπειτα από
ορισμένα λεπτά.
Χειροκίνητη αναδίπλωση (εικ. 51)
Είναι δυνατή μόνο με το διακόπτη εκ-
κίνησης στη θέση M.
Για να διπλώσετε τους καθρέφτες πιέ-
στε το πλήκτρο Bανάλογα με το βέλος
O. Κλειδώνοντας τις πόρτες, οι εξωτερι-κοί καθρέφτες τίθενται αυτόματα σε
κλειστή θέση. Ξεκλειδώνοντας τις πόρ-
τες οι εξωτερικοί καθρέφτες τίθενται αυ-
τόματα στην ανοικτή θέση.
Εάν διπλωθούν οι εξωτερικοί καθρέ-
φτρες με την πίεση του πλήκτρου Bπριν
από το κλείδωμα των θυρών, κατά το
επόμενο ξεκλείδωμα οι καθρέφτες δεν
ανοίγουν αυτόματα αλλά χρειάζεται να
πιέσετε ξανά το πλήκτρο B.
ΖΩΝΕΣ
ΑΣΦΑΛΕΙΑΣ
ΧΡΗΣΗ ΤΩΝ ΖΩΝΩΝ
ΑΣΦΑΛΕΙΑΣ ΜΠΡΟΣΤΑ
ΚΑΙ ΠΙΣΩ ΣΤΗ ΔΕΥΤΕΡΗ ΣΕΙΡΑ
Να φοράτε τις ζώνες κρατώντας όρθιο
το στήθος σας και ακουμπώντας επάνω
στην πλάτη του καθίσματος.
Για να δέσετε τις ζώνες ασφαλείας,
κρατήστε την πόρπη A(εικ. 52) και
βάλτε την μέσα στη δέστρα B, μέχρι να
ακουστεί το χαρακτηριστικό κλικ που
σημαίνει ότι έχει κουμπώσει.
Αν η ζώνη μπλοκάρει όταν την τρα-
βάτε έξω, αφήστε την να τυλιχτεί λίγο
προς τα πίσω, και στη συνέχεια τραβήξτε
την και πάλι έξω κανονικά αποφεύγον-
τας απότομες κινήσεις.
εικ. 50
L0B0040b
εικ. 51
L0B0228b
Κατά τη διάρκεια της κίνη-
σης αποφύγετε κάθε είδος
επαφής με τον καθρέφτη και
το σχετικό υποστήριγμα για να απο-
κλείσετε οποιοδήποτε κίνδυνο μαγκώ-
ματος.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 39
