2010 Lancia Phedra ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

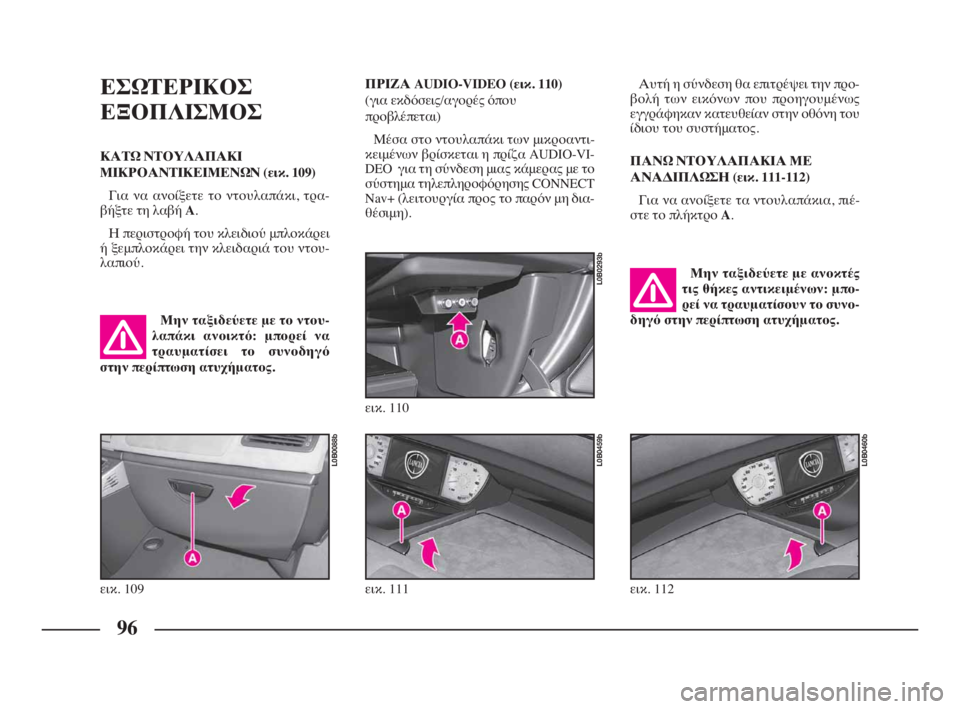

96
ΕΣΩΤΕΡΙΚΟΣ
ΕΞΟΠΛΙΣΜΟΣ
ΚΑΤΩ ΝΤΟΥΛΑΠΑΚΙ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ (εικ. 109)
Για να ανοίξετε το ντουλαπάκι, τρα-
βήξτε τη λαβή A.
Η περιστροφή του κλειδιού μπλοκάρει
ή ξεμπλοκάρει την κλειδαριά του ντου-
λαπιού.Αυτή η σύνδεση θα επιτρέψει την προ-
βολή των εικόνων που προηγουμένως
εγγράφηκαν κατευθείαν στην οθόνη του
ίδιου του συστήματος.
ΠΑΝΩ ΝΤΟΥΛΑΠΑΚΙΑ ΜΕ
ΑΝΑΔΙΠΛΩΣΗ (εικ. 111-112)
Για να ανοίξετε τα ντουλαπάκια, πιέ-
στε το πλήκτρο A.
Μην ταξιδεύετε με το ντου-
λαπάκι ανοικτό: μπορεί να
τραυματίσει το συνοδηγό
στην περίπτωση ατυχήματος.Μην ταξιδεύετε με ανοκτές
τις θήκες αντικειμένων: μπο-
ρεί να τραυματίσουν το συνο-
δηγό στην περίπτωση ατυχήματος.
εικ. 109
L0B0088b
εικ. 111
L0B0459b
εικ. 112
L0B0460b
ΠΡΙΖΑ AUDIO-VIDEO (εικ. 110)
(για εκδόσεις/αγορές όπου
προβλέπεται)
Μέσα στο ντουλαπάκι των μικροαντι-
κειμένων βρίσκεται η πρίζα AUDIO-VI-
DEO για τη σύνδεση μιας κάμερας με το
σύστημα τηλεπληροφόρησης CONNECT
Nav+ (λειτουργία προς το παρόν μη δια-
θέσιμη).
εικ. 110
L0B0293b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 96

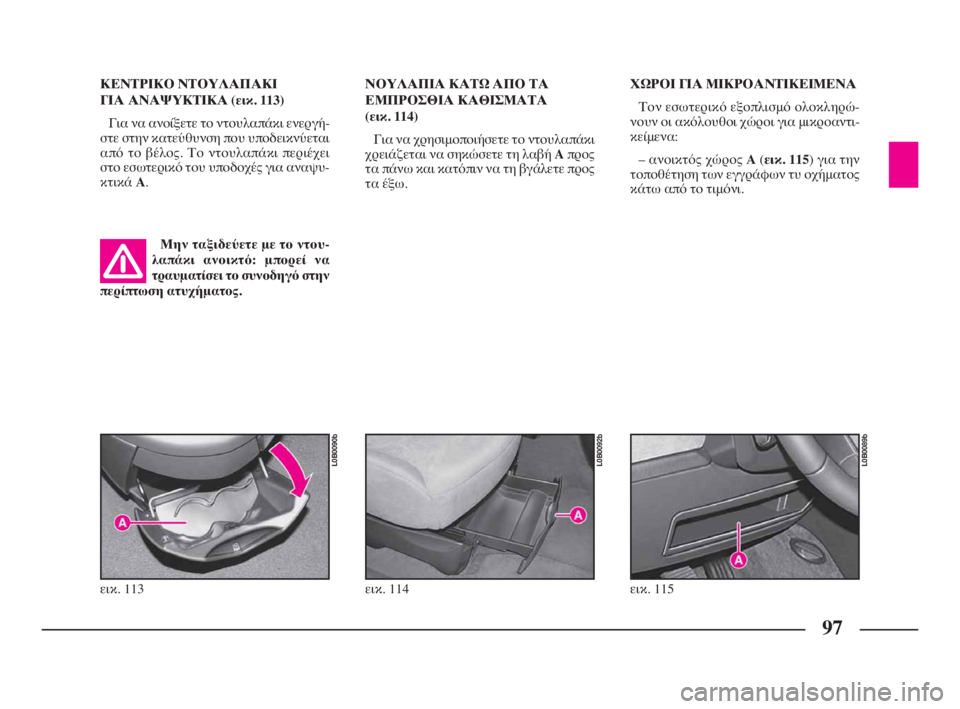

97
ΚΕΝΤΡΙΚΟ ΝΤΟΥΛΑΠΑΚΙ
ΓΙΑ ΑΝΑΨΥΚΤΙΚΑ (εικ. 113)
Για να ανοίξετε το ντουλαπάκι ενεργή-
στε στην κατεύθυνση που υποδεικνύεται
από το βέλος. Το ντουλαπάκι περιέχει
στο εσωτερικό του υποδοχές για αναψυ-
κτικά A.ΝΟΥΛΑΠΙΑ ΚΑΤΩ ΑΠΟ ΤΑ
ΕΜΠΡΟΣΘΙΑ ΚΑΘΙΣΜΑΤΑ
(εικ. 114)
Για να χρησιμοποιήσετε το ντουλαπάκι
χρειάζεται να σηκώσετε τη λαβή Aπρος
τα πάνω και κατόπιν να τη βγάλετε προς
τα έξω.ΧΩΡΟΙ ΓΙΑ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΑ
Τον εσωτερικό εξοπλισμό ολοκληρώ-
νουν οι ακόλουθοι χώροι για μικροαντι-
κείμενα:
– ανοικτός χώρος A(εικ. 115) για την
τοποθέτηση των εγγράφων τυ οχήματος
κάτω από το τιμόνι.
Μην ταξιδεύετε με το ντου-
λαπάκι ανοικτό: μπορεί να
τραυματίσει το συνοδηγό στην
περίπτωση ατυχήματος.
εικ. 113
L0B0090b
εικ. 114
L0B0092b
εικ. 115
L0B0089b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 97

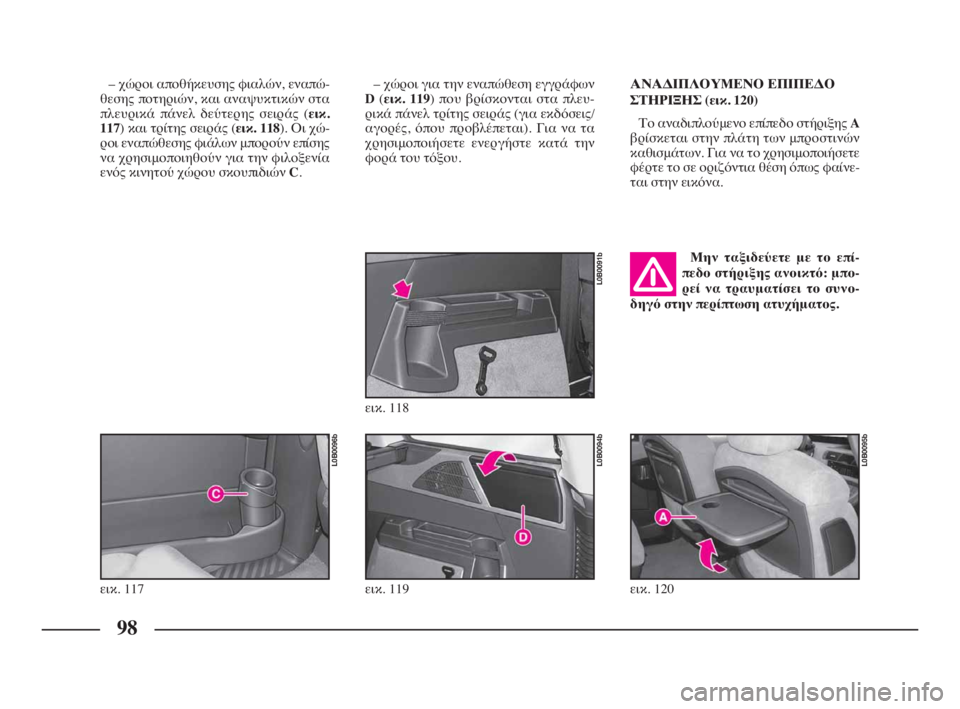

98
– χώροι αποθήκευσης φιαλών, εναπώ-
θεσης ποτηριών, και αναψυκτικών στα
πλευρικά πάνελ δεύτερης σειράς (εικ.
117) και τρίτης σειράς (εικ. 118). Οι χώ-
ροι εναπώθεσης φιάλων μπορούν επίσης
να χρησιμοποιηθούν για την φιλοξενία
ενός κινητού χώρου σκουπιδιών C.– χώροι για την εναπώθεση εγγράφων
D(εικ. 119) που βρίσκονται στα πλευ-
ρικά πάνελ τρίτης σειράς (για εκδόσεις/
αγορές, όπου προβλέπεται). Για να τα
χρησιμοποιήσετε ενεργήστε κατά την
φορά του τόξου.ΑΝΑΔΙΠΛΟΥΜΕΝΟ ΕΠΙΠΕΔΟ
ΣΤΗΡΙΞΗΣ (εικ. 120)
Το αναδιπλούμενο επίπεδο στήριξης A
βρίσκεται στην πλάτη των μπροστινών
καθισμάτων. Για να το χρησιμοποιήσετε
φέρτε το σε οριζόντια θέση όπως φαίνε-
ται στην εικόνα.
εικ. 117
L0B0096b
εικ. 118
L0B0091b
εικ. 119
L0B0094b
εικ. 120
L0B0095b
Μην ταξιδεύετε με το επί-
πεδο στήριξης ανοικτό: μπο-
ρεί να τραυματίσει το συνο-
δηγό στην περίπτωση ατυχήματος.
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 98

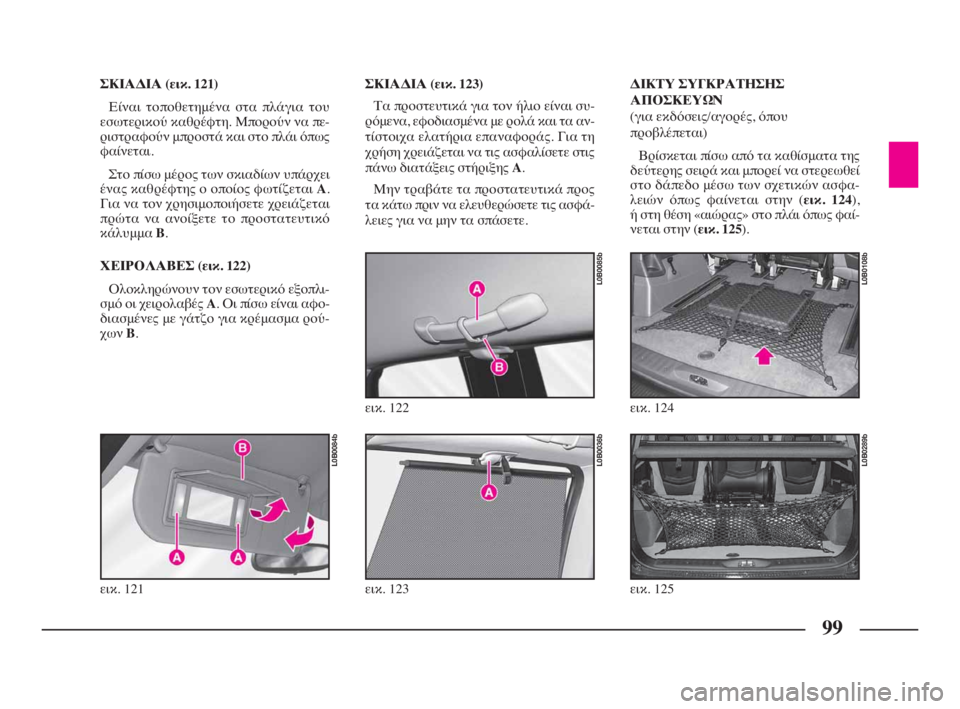

99
ΣΚΙΑΔΙΑ (εικ. 121)
Είναι τοποθετημένα στα πλάγια του
εσωτερικού καθρέφτη. Μπορούν να πε-
ριστραφούν μπροστά και στο πλάι όπως
φαίνεται.
Στο πίσω μέρος των σκιαδίων υπάρχει
ένας καθρέφτης ο οποίος φωτίζεται A.
Για να τον χρησιμοποιήσετε χρειάζεται
πρώτα να ανοίξετε το προστατευτικό
κάλυμμα B.
ΧΕΙΡΟΛΑΒΕΣ (εικ. 122)
Ολοκληρώνουν τον εσωτερικό εξοπλι-
σμό οι χειρολαβές A. Οι πίσω είναι αφο-
διασμένες με γάτζο για κρέμασμα ρού-
χων B.ΣΚΙΑΔΙΑ (εικ. 123)
Τα προστευτικά για τον ήλιο είναι συ-
ρόμενα, εφοδιασμένα με ρολά και τα αν-
τίστοιχα ελατήρια επαναφοράς. Για τη
χρήση χρειάζεται να τις ασφαλίσετε στις
πάνω διατάξεις στήριξης A.
Μην τραβάτε τα προστατευτικά προς
τα κάτω πριν να ελευθερώσετε τις ασφά-
λειες για να μην τα σπάσετε.ΔΙΚΤΥ ΣΥΓΚΡΑΤΗΣΗΣ
ΑΠΟΣΚΕΥΩΝ
(για εκδόσεις/αγορές, όπου
προβλέπεται)
Βρίσκεται πίσω από τα καθίσματα της
δεύτερης σειρά και μπορεί να στερεωθεί
στο δάπεδο μέσω των σχετικών ασφα-
λειών όπως φαίνεται στην (εικ. 124),
ή στη θέση «αιώρας» στο πλάι όπως φαί-
νεται στην (εικ. 125).
εικ. 121
L0B0084b
εικ. 122
L0B0085b
εικ. 123
L0B0036b
εικ. 124
L0B0108b
εικ. 125
L0B0289b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 99

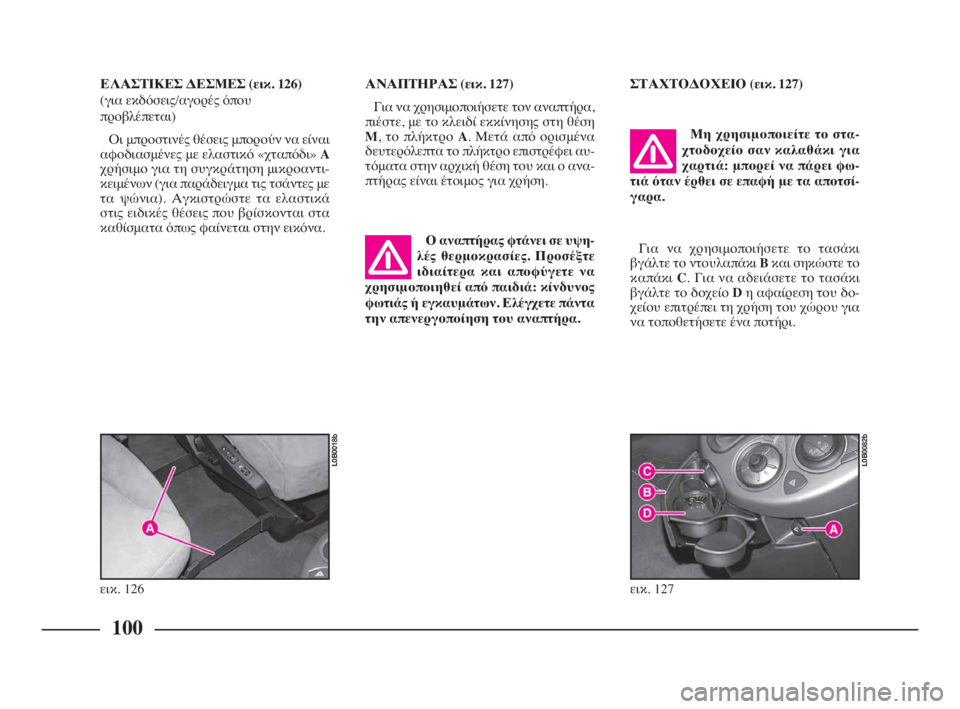

100
ΕΛΑΣΤΙΚΕΣ ΔΕΣΜΕΣ (εικ. 126)
(για εκδόσεις/αγορές όπου
προβλέπεται)
Οι μπροστινές θέσεις μπορούν να είναι
αφοδιασμένες με ελαστικό «χταπόδι» A
χρήσιμο για τη συγκράτηση μικροαντι-
κειμένων (για παράδειγμα τις τσάντες με
τα ψώνια). Αγκιστρώστε τα ελαστικά
στις ειδικές θέσεις που βρίσκονται στα
καθίσματα όπως φαίνεται στην εικόνα.ΑΝΑΠΤΗΡΑΣ (εικ. 127)
Για να χρησιμοποιήσετε τον αναπτήρα,
πιέστε, με το κλειδί εκκίνησης στη θέση
M, το πλήκτρο A. Μετά από ορισμένα
δευτερόλεπτα το πλήκτρο επιστρέφει αυ-
τόματα στην αρχική θέση του και ο ανα-
πτήρας είναι έτοιμος για χρήση.ΣΤΑΧΤΟΔΟΧΕΙΟ (εικ. 127)
εικ. 126
L0B0018b
εικ. 127
L0B0082b
Ο αναπτήρας φτάνει σε υψη-
λές θερμοκρασίες. Προσέξτε
ιδιαίτερα και αποφύγετε να
χρησιμοποιηθεί από παιδιά: κίνδυνος
φωτιάς ή εγκαυμάτων. Ελέγχετε πάντα
την απενεργοποίηση του αναπτήρα.
Μη χρησιμοποιείτε το στα-
χτοδοχείο σαν καλαθάκι για
χαρτιά: μπορεί να πάρει φω-
τιά όταν έρθει σε επαφή με τα αποτσί-
γαρα.
Για να χρησιμοποιήσετε το τασάκι
βγάλτε το ντουλαπάκι Bκαι σηκώστε το
καπάκι C. Για να αδειάσετε το τασάκι
βγάλτε το δοχείο D η αφαίρεση του δο-
χείου επιτρέπει τη χρήση του χώρου για
να τοποθετήσετε ένα ποτήρι.
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 100

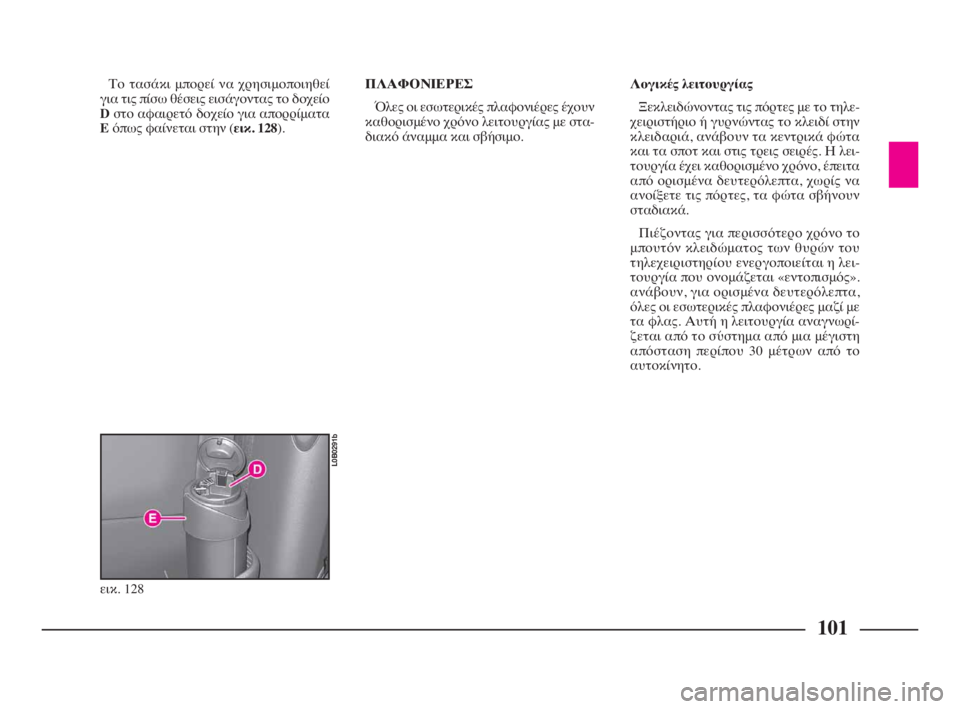

101
Το τασάκι μπορεί να χρησιμοποιηθεί
για τις πίσω θέσεις εισάγοντας το δοχείο
D στο αφαιρετό δοχείο για απορρίματα
Eόπως φαίνεται στην (εικ. 128).ΠΛΑΦΟΝΙΕΡΕΣ
Όλες οι εσωτερικές πλαφονιέρες έχουν
καθορισμένο χρόνο λειτουργίας με στα-
διακό άναμμα και σβήσιμο.Λογικές λειτουργίας
Ξεκλειδώνοντας τις πόρτες με το τηλε-
χειριστήριο ή γυρνώντας το κλειδί στην
κλειδαριά, ανάβουν τα κεντρικά φώτα
και τα σποτ και στις τρεις σειρές. Η λει-
τουργία έχει καθορισμένο χρόνο, έπειτα
από ορισμένα δευτερόλεπτα, χωρίς να
ανοίξετε τις πόρτες, τα φώτα σβήνουν
σταδιακά.
Πιέζοντας για περισσότερο χρόνο το
μπουτόν κλειδώματος των θυρών του
τηλεχειριστηρίου ενεργοποιείται η λει-
τουργία που ονομάζεται «εντοπισμός».
ανάβουν, για ορισμένα δευτερόλεπτα,
όλες οι εσωτερικές πλαφονιέρες μαζί με
τα φλας. Αυτή η λειτουργία αναγνωρί-
ζεται από το σύστημα από μια μέγιστη
απόσταση περίπου 30 μέτρων από το
αυτοκίνητο.
εικ. 128
L0B0291b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 101

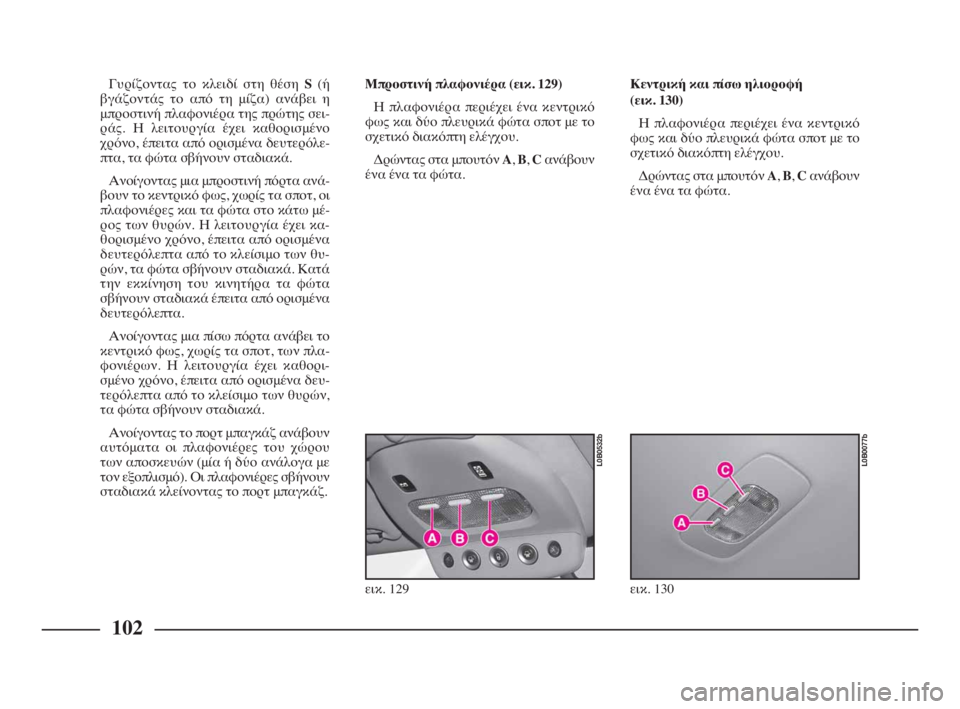

102
Γυρίζοντας το κλειδί στη θέση S(ή
βγάζοντάς το από τη μίζα) ανάβει η
μπροστινή πλαφονιέρα της πρώτης σει-
ράς. Η λειτουργία έχει καθορισμένο
χρόνο, έπειτα από ορισμένα δευτερόλε-
πτα, τα φώτα σβήνουν σταδιακά.
Ανοίγοντας μια μπροστινή πόρτα ανά-
βουν το κεντρικό φως, χωρίς τα σποτ, οι
πλαφονιέρες και τα φώτα στο κάτω μέ-
ρος των θυρών. Η λειτουργία έχει κα-
θορισμένο χρόνο, έπειτα από ορισμένα
δευτερόλεπτα από το κλείσιμο των θυ-
ρών, τα φώτα σβήνουν σταδιακά. Κατά
την εκκίνηση του κινητήρα τα φώτα
σβήνουν σταδιακά έπειτα από ορισμένα
δευτερόλεπτα.
Ανοίγοντας μια πίσω πόρτα ανάβει το
κεντρικό φως, χωρίς τα σποτ, των πλα-
φονιέρων. Η λειτουργία έχει καθορι-
σμένο χρόνο, έπειτα από ορισμένα δευ-
τερόλεπτα από το κλείσιμο των θυρών,
τα φώτα σβήνουν σταδιακά.
Ανοίγοντας το πορτ μπαγκάζ ανάβουν
αυτόματα οι πλαφονιέρες του χώρου
των αποσκευών (μία ή δύο ανάλογα με
τον εξοπλισμό). Οι πλαφονιέρες σβήνουν
σταδιακά κλείνοντας το πορτ μπαγκάζ.Μπροστινή πλαφονιέρα (εικ. 129)
Η πλαφονιέρα περιέχει ένα κεντρικό
φως και δύο πλευρικά φώτα σποτ με το
σχετικό διακόπτη ελέγχου.
Δρώντας στα μπουτόν A, B, Cανάβουν
ένα ένα τα φώτα.Κεντρική και πίσω ηλιοροφή
(εικ. 130)
Η πλαφονιέρα περιέχει ένα κεντρικό
φως και δύο πλευρικά φώτα σποτ με το
σχετικό διακόπτη ελέγχου.
Δρώντας στα μπουτόν A, B, Cανάβουν
ένα ένα τα φώτα.
εικ. 129
L0B0532b
εικ. 130
L0B0077b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 102

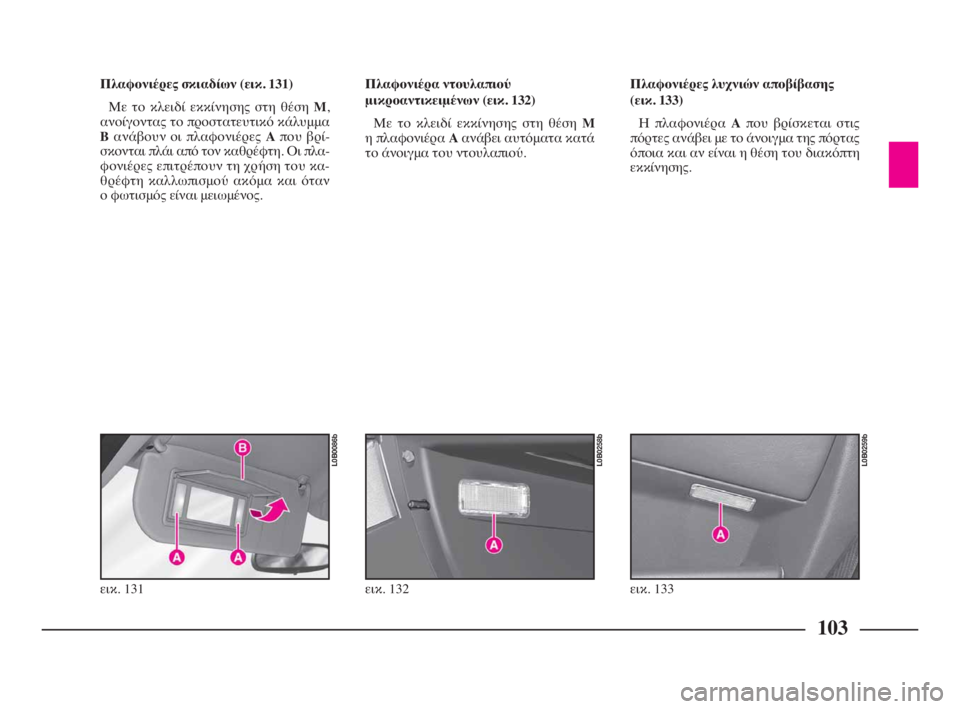

103
Πλαφονιέρες σκιαδίων (εικ. 131)
Με το κλειδί εκκίνησης στη θέση M,
ανοίγοντας το προστατευτικό κάλυμμα
Bανάβουν οι πλαφονιέρες Aπου βρί-
σκονται πλάι από τον καθρέφτη. Οι πλα-
φονιέρες επιτρέπουν τη χρήση του κα-
θρέφτη καλλωπισμού ακόμα και όταν
ο φωτισμός είναι μειωμένος.Πλαφονιέρα ντουλαπιού
μικροαντικειμένων (εικ. 132)
Με το κλειδί εκκίνησης στη θέση M
η πλαφονιέρα Aανάβει αυτόματα κατά
το άνοιγμα του ντουλαπιού.Πλαφονιέρες λυχνιών αποβίβασης
(εικ. 133)
Η πλαφονιέρα Aπου βρίσκεται στις
πόρτες ανάβει με το άνοιγμα της πόρτας
όποια και αν είναι η θέση του διακόπτη
εκκίνησης.
εικ. 131
L0B0086b
εικ. 132
L0B0258b
εικ. 133
L0B0259b
066-134 Phedra LUM EL:066-134 Phedra 17-11-2009 14:57 Pagina 103
