2010 Lancia Phedra ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

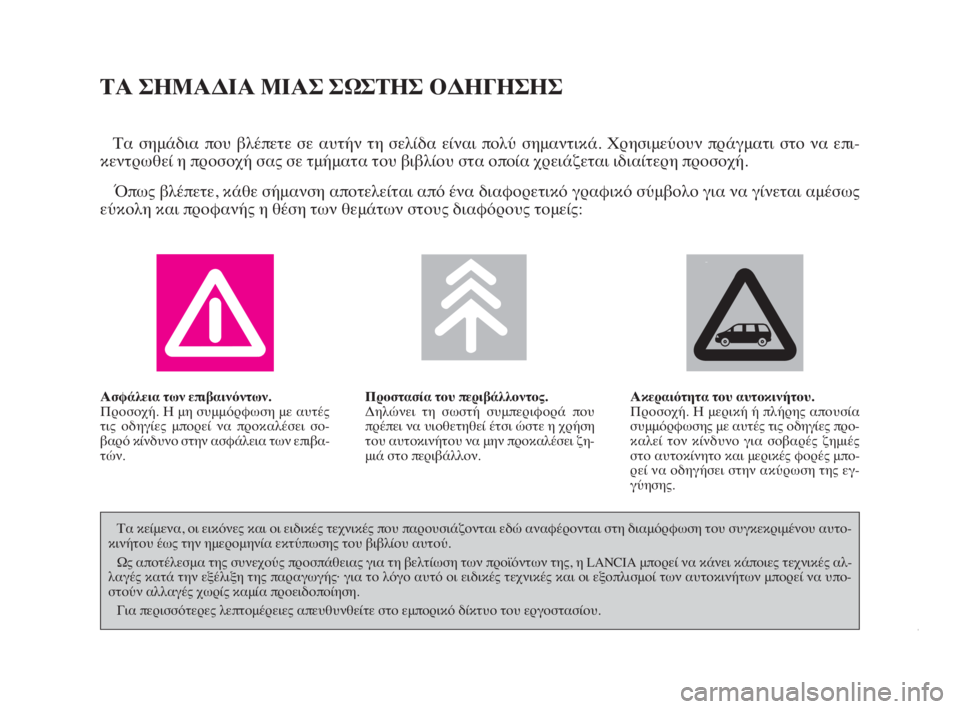

ΤΑ ΣΗΜΑΔΙΑ ΜΙΑΣ ΣΩΣΤΗΣ ΟΔΗΓΗΣΗΣ
Τα σημάδια που βλέπετε σε αυτήν τη σελίδα είναι πολύ σημαντικά. Χρησιμεύουν πράγματι στο να επι-
κεντρωθεί η προσοχή σας σε τμήματα του βιβλίου στα οποία χρειάζεται ιδιαίτερη προσοχή.
Όπως βλέπετε, κάθε σήμανση αποτελείται από ένα διαφορετικό γραφικό σύμβολο για να γίνεται αμέσως
εύκολη και προφανής η θέση των θεμάτων στους διαφόρους τομείς:
Ασφάλεια των επιβαινόντων.
Προσοχή. Η μη συμμόρφωση με αυτές
τις οδηγίες μπορεί να προκαλέσει σο-
βαρό κίνδυνο στην ασφάλεια των επιβα-
τών.Προστασία του περιβάλλοντος.
Δηλώνει τη σωστή συμπεριφορά που
πρέπει να υιοθετηθεί έτσι ώστε η χρήση
του αυτοκινήτου να μην προκαλέσει ζη-
μιά στο περιβάλλον.Ακεραιότητα του αυτοκινήτου.
Προσοχή. Η μερική ή πλήρης απουσία
συμμόρφωσης με αυτές τις οδηγίες προ-
καλεί τον κίνδυνο για σοβαρές ζημιές
στο αυτοκίνητο και μερικές φορές μπο-
ρεί να οδηγήσει στην ακύρωση της εγ-
γύησης.
Τα κείμενα, οι εικόνες και οι ειδικές τεχνικές που παρουσιάζονται εδώ αναφέρονται στη διαμόρφωση του συγκεκριμένου αυτο-
κινήτου έως την ημερομηνία εκτύπωσης του βιβλίου αυτού.
Ως αποτέλεσμα της συνεχούς προσπάθειας για τη βελτίωση των προϊόντων της, η LANCIA μπορεί να κάνει κάποιες τεχνικές αλ-
λαγές κατά την εξέλιξη της παραγωγής· για το λόγο αυτό οι ειδικές τεχνικές και οι εξοπλισμοί των αυτοκινήτων μπορεί να υπο-
στούν αλλαγές χωρίς καμία προειδοποίηση.
Για περισσότερες λεπτομέρειες απευθυνθείτε στο εμπορικό δίκτυο του εργοστασίου.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 8

9
Μπαταρία
Διαβρωτικό υγρό.

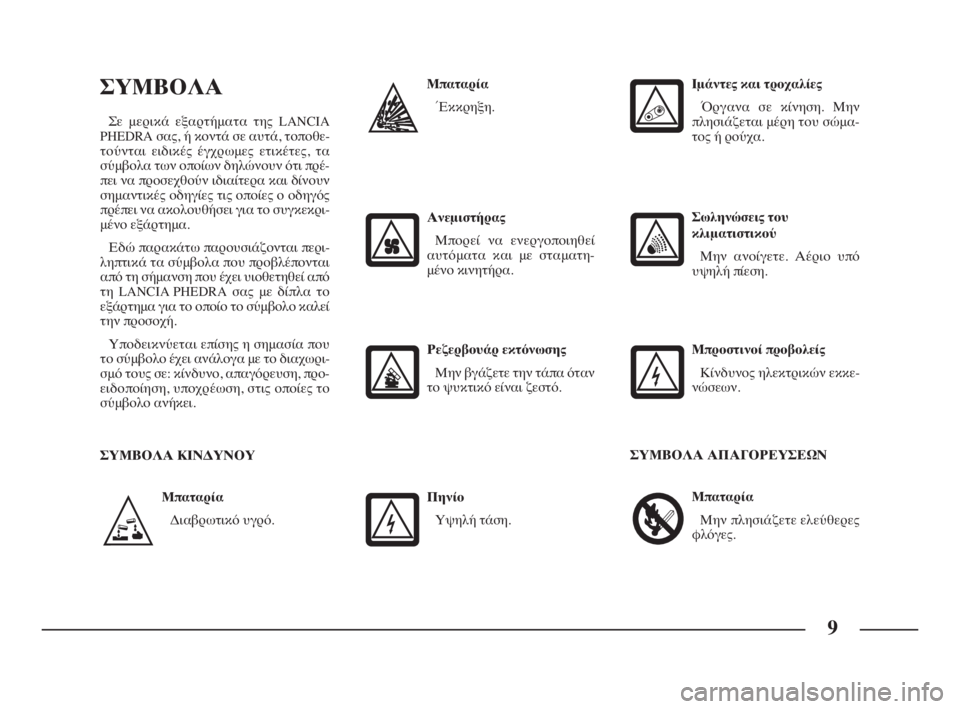

ΣΥΜΒΟΛΑ
Σε μερικά εξαρτήματα της LANCIA
PHEDRA σας, ή κοντά σε αυτά, τοποθε-
τούνται ειδικές έγχρωμες ετικέτες, τα
σύμβολα των οποίων δηλώνουν ότι πρέ-
πει να προσεχθούν ιδιαίτερα και δίνουν
σημαντικές οδηγίες τις οποίες ο οδηγός
πρέπει να ακολουθήσει για το συγκεκρι-
μένο εξάρτημα.
Εδώ παρακάτω παρουσιάζονται περι-
ληπτικά τα σύμβολα που προβλέπονται
από τη σήμανση που έχει υιοθετηθεί από
τη LANCIA PHEDRA σας με δίπλα το
εξάρτημα για το οποίο το σύμβολο καλεί
την προσοχή.
Υποδεικνύεται επίσης η σημασία που
το σύμβολο έχει ανάλογα με το διαχωρι-
σμό τους σε: κίνδυνο, απαγόρευση, προ-
ειδοποίηση, υποχρέωση, στις οποίες το
σύμβολο ανήκει.
ΣΥΜΒΟΛΑ ΚΙΝΔΥΝΟΥ
Μπαταρία
Έκκρηξη.
Ανεμιστήρας
Μπορεί να ενεργοποιηθεί
αυτόματα και με σταματη-
μένο κινητήρα.
Ρεζερβουάρ εκτόνωσης
Μην βγάζετε την τάπα όταν
το ψυκτικό είναι ζεστό.
Πηνίο
Υψηλή τάση.
Ιμάντες και τροχαλίες
Όργανα σε κίνηση. Μην
πλησιάζεται μέρη του σώμα-
τος ή ρούχα.
Σωληνώσεις του
κλιματιστικού
Μην ανοίγετε. Αέριο υπό
υψηλή πίεση.
Μπροστινοί προβολείς
Κίνδυνος ηλεκτρικών εκκε-
νώσεων.
Μπαταρία
Μην πλησιάζετε ελεύθερες
φλόγες.
ΣΥΜΒΟΛΑ ΑΠΑΓΟΡΕΥΣΕΩΝ
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 9

10

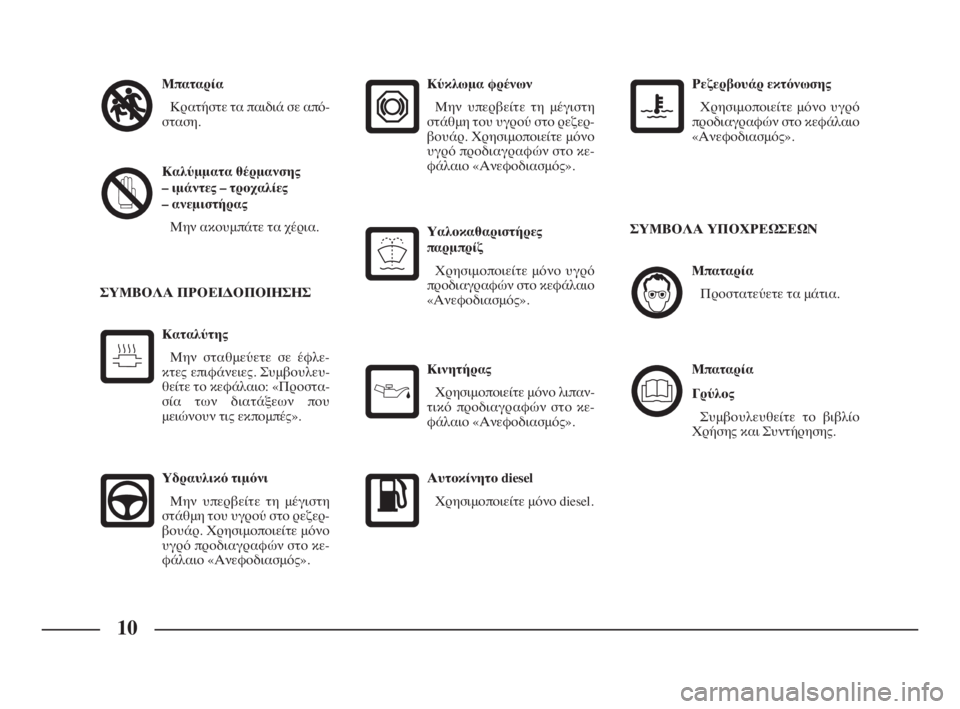

Μπαταρία
Κρατήστε τα παιδιά σε από-
σταση.
Καλύμματα θέρμανσης
– ιμάντες – τροχαλίες
– ανεμιστήρας
Μην ακουμπάτε τα χέρια.
Υδραυλικό τιμόνι
Μην υπερβείτε τη μέγιστη
στάθμη του υγρού στο ρεζερ-
βουάρ. Χρησιμοποιείτε μόνο
υγρό προδιαγραφών στο κε-
φάλαιο «Ανεφοδιασμός».
Καταλύτης
Μην σταθμεύετε σε έφλε-
κτες επιφάνειες. Συμβουλευ-
θείτε το κεφάλαιο: «Προστα-
σία των διατάξεων που
μειώνουν τις εκπομπές».
ΣΥΜΒΟΛΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ
Κινητήρας
Χρησιμοποιείτε μόνο λιπαν-
τικό προδιαγραφών στο κε-
φάλαιο «Ανεφοδιασμός».
Υαλοκαθαριστήρες
παρμπρίζ
Χρησιμοποιείτε μόνο υγρό
προδιαγραφών στο κεφάλαιο
«Ανεφοδιασμός».
Κύκλωμα φρένων
Μην υπερβείτε τη μέγιστη
στάθμη του υγρού στο ρεζερ-
βουάρ. Χρησιμοποιείτε μόνο
υγρό προδιαγραφών στο κε-
φάλαιο «Ανεφοδιασμός».
Αυτοκίνητο diesel
Χρησιμοποιείτε μόνο diesel.
Ρεζερβουάρ εκτόνωσης
Χρησιμοποιείτε μόνο υγρό
προδιαγραφών στο κεφάλαιο
«Ανεφοδιασμός».
Μπαταρία
Προστατεύετε τα μάτια.
Μπαταρία
Γρύλος
Συμβουλευθείτε το βιβλίο
Χρήσης και Συντήρησης.
ΣΥΜΒΟΛΑ ΥΠΟΧΡΕΩΣΕΩΝ
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 10

11

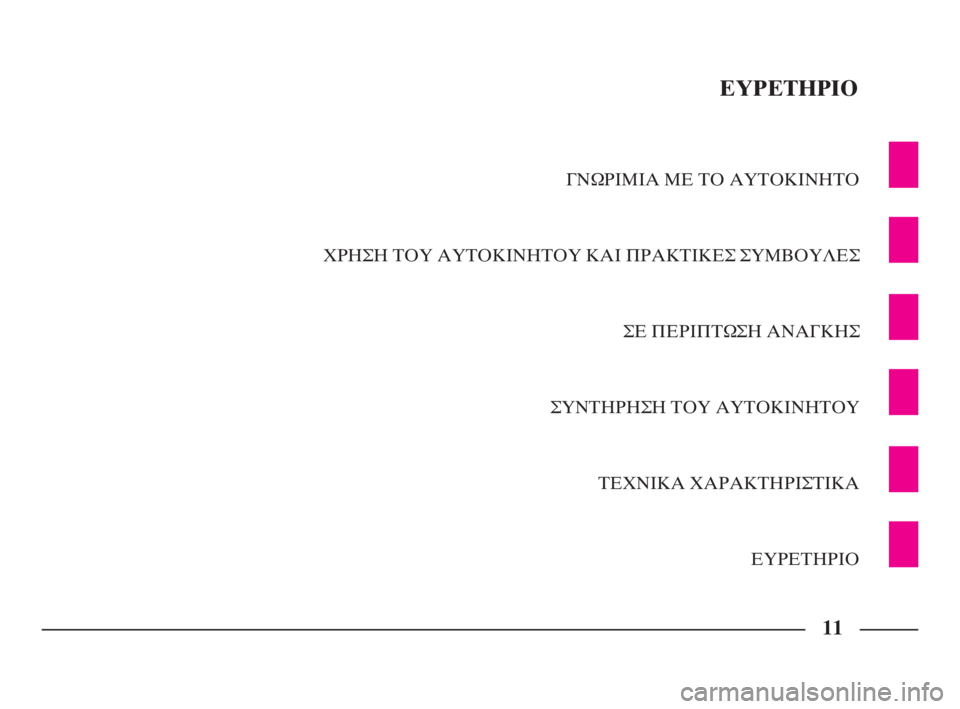

ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΧΡΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΚΑΙ ΠΡΑΚΤΙΚΕΣ ΣΥΜΒΟΥΛΕΣ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΕΥΡΕΤΗΡΙΟ
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 11

12

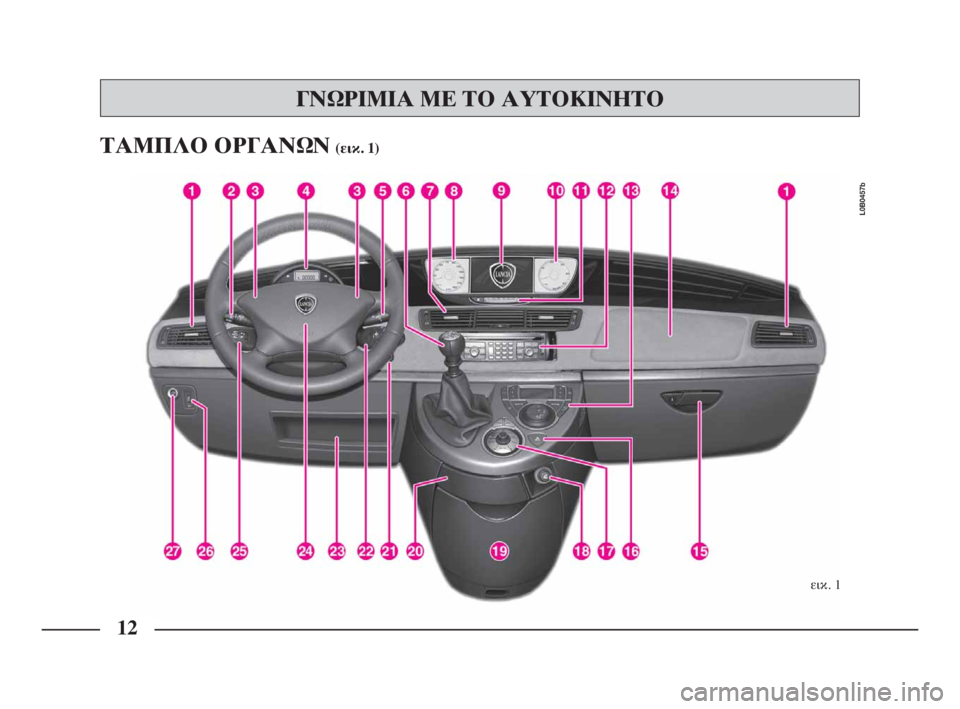

ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ (εικ. 1)
εικ. 1
L0B0457b
ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΑΥΤΟΚΙΝΗΤΟ
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 12

13

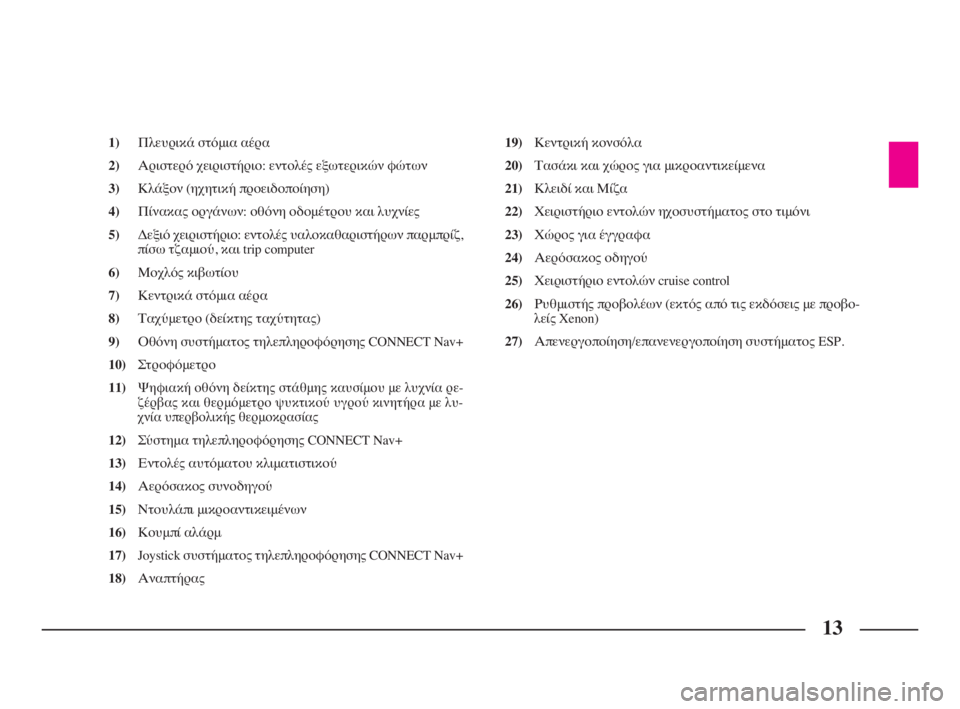

1)Πλευρικά στόμια αέρα
2)Αριστερό χειριστήριο: εντολές εξωτερικών φώτων
3)Κλάξον (ηχητική προειδοποίηση)
4)Πίνακας οργάνων: οθόνη οδομέτρου και λυχνίες
5)Δεξιό χειριστήριο: εντολές υαλοκαθαριστήρων παρμπρίζ,
πίσω τζαμιού, και trip computer
6)Μοχλός κιβωτίου
7)Κεντρικά στόμια αέρα
8)Ταχύμετρο (δείκτης ταχύτητας)
9)Οθόνη συστήματος τηλεπληροφόρησης CONNECT Nav+
10)Στροφόμετρο
11)
Ψηφιακή οθόνη δείκτης στάθμης καυσίμου με λυχνία ρε-
ζέρβας και θερμόμετρο ψυκτικού υγρού κινητήρα με λυ-
χνία υπερβολικής θερμοκρασίας
12)Σύστημα τηλεπληροφόρησης CONNECT Nav+
13)Εντολές αυτόματου κλιματιστικού
14)Αερόσακος συνοδηγού
15)Ντουλάπι μικροαντικειμένων
16)Κουμπί αλάρμ
17)Joystick συστήματος τηλεπληροφόρησης CONNECT Nav+
18)Αναπτήρας19)Κεντρική κονσόλα
20)Τασάκι και χώρος για μικροαντικείμενα
21)Κλειδί και Μίζα
22)Χειριστήριο εντολών ηχοσυστήματος στο τιμόνι
23)Χώρος για έγγραφα
24)Αερόσακος οδηγού
25)Χειριστήριο εντολών cruise control
26)Ρυθμιστής προβολέων (εκτός από τις εκδόσεις με προβο-
λείς Xenon)
27)Απενεργοποίηση/επανενεργοποίηση συστήματος ESP.
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 13

14

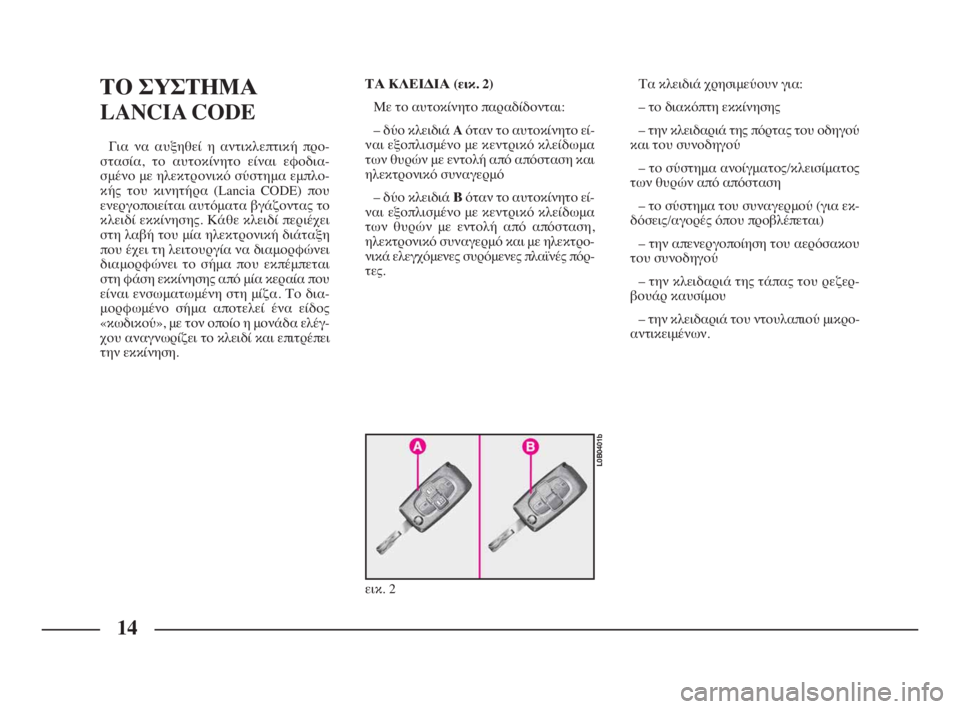

ΤΟ ΣΥΣΤΗΜΑ
LANCIA CODE
Για να αυξηθεί η αντικλεπτική προ-
στασία, το αυτοκίνητο είναι εφοδια-
σμένο με ηλεκτρονικό σύστημα εμπλο-
κής του κινητήρα (Lancia CODE) που
ενεργοποιείται αυτόματα βγάζοντας το
κλειδί εκκίνησης. Κάθε κλειδί περιέχει
στη λαβή του μία ηλεκτρονική διάταξη
που έχει τη λειτουργία να διαμορφώνει
διαμορφώνει το σήμα που εκπέμπεται
στη φάση εκκίνησης από μία κεραία που
είναι ενσωματωμένη στη μίζα. Το δια-
μορφωμένο σήμα αποτελεί ένα είδος
«κωδικού», με τον οποίο η μονάδα ελέγ-
χου αναγνωρίζει το κλειδί και επιτρέπει
την εκκίνηση.ΤΑ ΚΛΕΙΔΙΑ (εικ. 2)
Με το αυτοκίνητο παραδίδονται:
– δύο κλειδιά Aόταν το αυτοκίνητο εί-
ναι εξοπλισμένο με κεντρικό κλείδωμα
των θυρών με εντολή από απόσταση και
ηλεκτρονικό συναγερμό
– δύο κλειδιά Βόταν το αυτοκίνητο εί-
ναι εξοπλισμένο με κεντρικό κλείδωμα
των θυρών με εντολή από απόσταση,
ηλεκτρονικό συναγερμό και με ηλεκτρο-
νικά ελεγχόμενες συρόμενες πλαϊνές πόρ-
τες.Τα κλειδιά χρησιμεύουν για:
– το διακόπτη εκκίνησης
– την κλειδαριά της πόρτας του οδηγού
και του συνοδηγού
– το σύστημα ανοίγματος/κλεισίματος
των θυρών από απόσταση
– το σύστημα του συναγερμού (για εκ-
δόσεις/αγορές όπου προβλέπεται)
– την απενεργοποίηση του αερόσακου
του συνοδηγού
– την κλειδαριά της τάπας του ρεζερ-
βουάρ καυσίμου
– την κλειδαριά του ντουλαπιού μικρο-
αντικειμένων.
εικ. 2
L0B0401b
001-065 Phedra LUM EL:001-065 Phedra 17-11-2009 14:47 Pagina 14

15
Το κλειδί (εικ. 3) έχει 2 πλήκτρα:
A– για την ενεργοποίηση της εντολής
του κεντρικού κλεισίματος, την ενεργο-
ποίηση του συναγερμού και τη λειτουρ-
γία εντοπισμού
B– για την ενεργοποίηση της εντολής
ξεκλειδώματος του κεντρικού κλεισίμα-
τος, και την απενεργοποίηση του συνα-
γερμού.
Πιέζοντας για περισσότερο χρόνο το
μπουτόν Aενεργοποιείται η λειτουργία
που ονομάζεται «εντοπισμός». ανάβουν,
για ορισμένα δευτερόλεπτα, όλες οι εσω-
τερικές πλαφονιέρες μαζί με τα φλας.
Αυτή η λειτουργία αναγνωρίζεται από
το σύστημα από μια μέγιστη απόσταση
περίπου 30 μέτρων από το αυτοκίνητο. Το κλειδί επίσης είναι εξοπλισμένο με
ένα μεταλλικό ένθετο Dπου μπορεί να εί-
ναι εγκλεισμένο στη λαβή του ίδιου του
κλειδιού έπειτα από πίεση του πλήκτρου
C.
Για να βγάλετε το μεταλλικό ένθετο
από τη λαβή του κλειδιού, πιέστε ξανά
το πλήκτρο C.
Όταν πιέζετε το πλήκτρο C,
προσέξτε για να αποφύγετε
τραυματισμούς και βλάβες
λόγω της εξόδου του μεταλλικού ενθέ-
του. Πιέστε το πλήκτρο B μόνο όταν το
κλειδί βρίσκεται μακριά από το σώμα
σας, συγκεκριμένα από τα μάτια και
από αντικείμενα που μπορούν να πά-
θουν ζημιά (για παράδειγμα τα
ρούχα). Μην αφήνετε το κλειδί χωρίς
να το προσέχετε, γιατί μπορεί κάποιος,
ιδιαίτερα ένα παιδί, να πατήσει κατά
λάθος το κουμπί C ενώ κρατάει το
κλειδί.
εικ. 3
L0B0402b
