– Πιέστε στις ασφάλειες στήριξης Bκαι
αφαιρέστε, δρώντας προς τα κάτω, το
ντουί Cαπό το οπτικό σύνολο.
– Εντοπίστε την κουμπωτού τύπου κα-
μένη λάμπα και αντικαταστήστε την.
– Επανατοποθετήστε το ντουί C.
– Επανατοποθετήστε το κάλυμα Aπρο-
στασίας, ασφαλίζοντάς το σωστά.ΜΠΡΟΣΤΙΝΗ ΚΕΝΤΡΙΚΗ ΠΙΣΩ

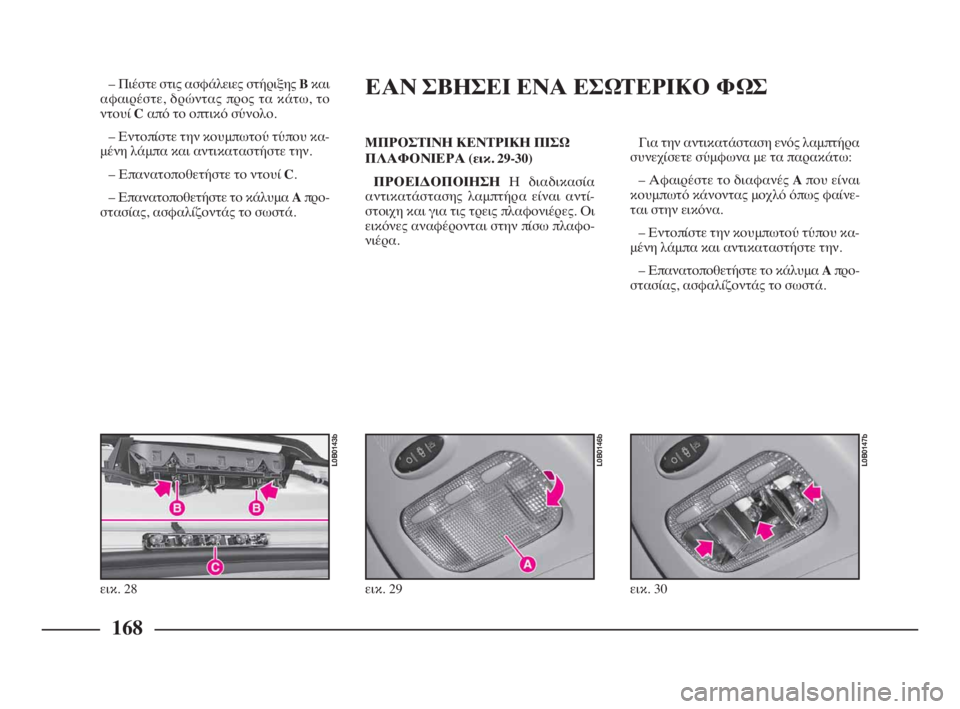

ΠΛΑΦΟΝΙΕΡΑ (εικ. 29-30)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαδικασία
αντικατάστασης λαμπτήρα είναι αντί-
στοιχη και για τις τρεις πλαφονιέρες. Οι
εικόνες αναφέρονται στην πίσω πλαφο-
νιέρα.Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
– Αφαιρέστε το διαφανές Aπου είναι
κουμπωτό κάνοντας μοχλό όπως φαίνε-
ται στην εικόνα.
– Εντοπίστε την κουμπωτού τύπου κα-
μένη λάμπα και αντικαταστήστε την.
– Επανατοποθετήστε το κάλυμα Aπρο-
στασίας, ασφαλίζοντάς το σωστά.ΕΑΝ ΣΒΗΣΕΙ ΕΝΑ ΕΣΩΤΕΡΙΚΟ ΦΩΣ
168
εικ. 28
L0B0143b
εικ. 29
L0B0146b
εικ. 30
L0B0147b
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 168

169

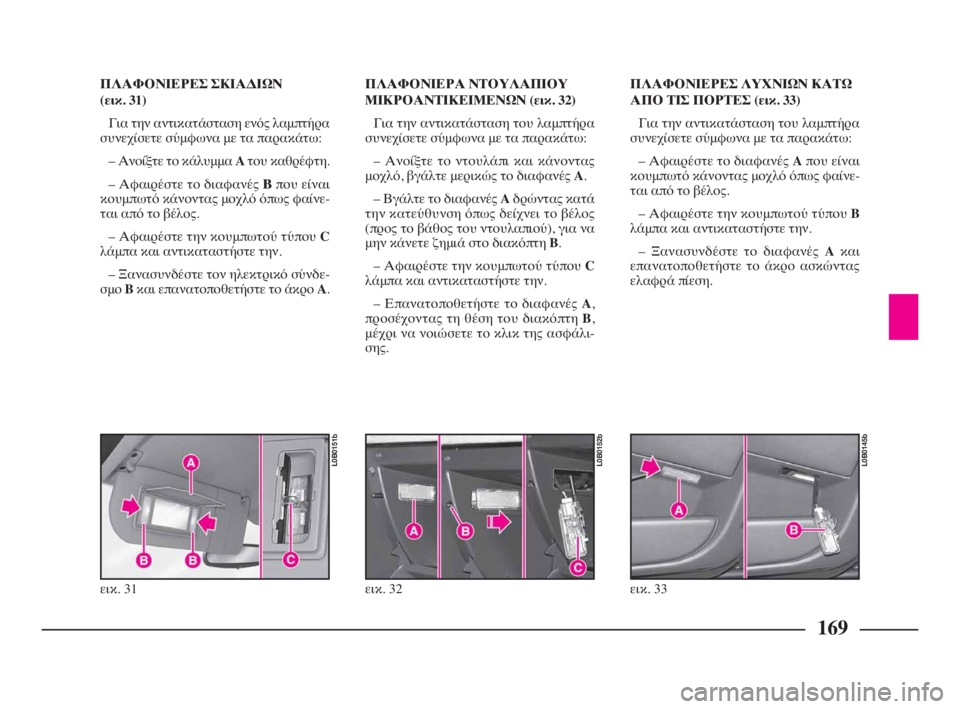

ΠΛΑΦΟΝΙΕΡΕΣ ΣΚΙΑΔΙΩΝ
(εικ. 31)
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
– Ανοίξτε το κάλυμμα Aτου καθρέφτη.
– Αφαιρέστε το διαφανές Βπου είναι
κουμπωτό κάνοντας μοχλό όπως φαίνε-
ται από το βέλος.
– Αφαιρέστε την κουμπωτού τύπου C
λάμπα και αντικαταστήστε την.
– Ξανασυνδέστε τον ηλεκτρικό σύνδε-
σμο Bκαι επανατοποθετήστε το άκρο A.ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ (εικ. 32)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
– Ανοίξτε το ντουλάπι και κάνοντας
μοχλό, βγάλτε μερικώς το διαφανές A.
– Βγάλτε το διαφανές Aδρώντας κατά
την κατεύθυνση όπως δείχνει το βέλος
(προς το βάθος του ντουλαπιού), για να
μην κάνετε ζημιά στο διακόπτη B.
– Αφαιρέστε την κουμπωτού τύπου C
λάμπα και αντικαταστήστε την.
– Επανατοποθετήστε το διαφανές A,
προσέχοντας τη θέση του διακόπτη B,
μέχρι να νοιώσετε το κλικ της ασφάλι-
σης.
εικ. 31
L0B0151b
εικ. 32
L0B0152b
ΠΛΑΦΟΝΙΕΡΕΣ ΛΥΧΝΙΩΝ ΚΑΤΩ
ΑΠΟ ΤΙΣ ΠΟΡΤΕΣ (εικ. 33)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
– Αφαιρέστε το διαφανές Aπου είναι
κουμπωτό κάνοντας μοχλό όπως φαίνε-
ται από το βέλος.
– Αφαιρέστε την κουμπωτού τύπου B
λάμπα και αντικαταστήστε την.
– Ξανασυνδέστε το διαφανές Aκαι
επανατοποθετήστε το άκρο ασκώντας
ελαφρά πίεση.
εικ. 33
L0B0145b
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 169

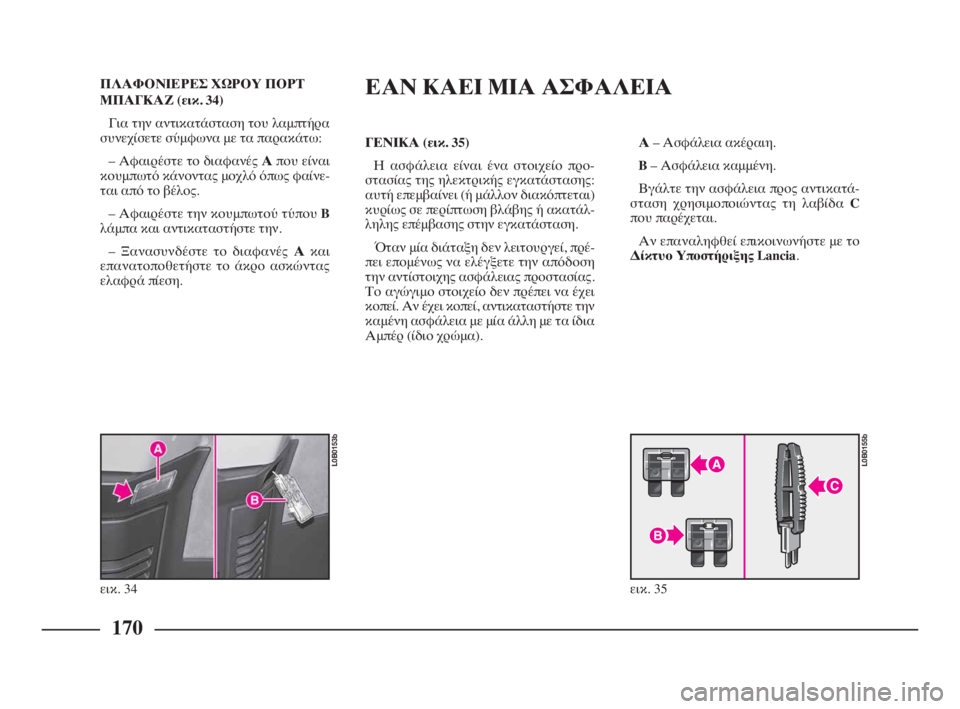

ΠΛΑΦΟΝΙΕΡΕΣ ΧΩΡΟΥ ΠΟΡΤ
ΜΠΑΓΚΑΖ (εικ. 34)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
– Αφαιρέστε το διαφανές Απου είναι
κουμπωτό κάνοντας μοχλό όπως φαίνε-
ται από το βέλος.
– Αφαιρέστε την κουμπωτού τύπου B
λάμπα και αντικαταστήστε την.
– Ξανασυνδέστε το διαφανές Ακαι
επανατοποθετήστε το άκρο ασκώντας
ελαφρά πίεση. ΓΕΝΙΚΑ (εικ. 35)
Η ασφάλεια είναι ένα στοιχείο προ-
στασίας της ηλεκτρικής εγκατάστασης:
αυτή επεμβαίνει (ή μάλλον διακόπτεται)
κυρίως σε περίπτωση βλάβης ή ακατάλ-
ληλης επέμβασης στην εγκατάσταση.
Όταν μία διάταξη δεν λειτουργεί, πρέ-
πει επομένως να ελέγξετε την απόδοση
την αντίστοιχης ασφάλειας προστασίας.
Το αγώγιμο στοιχείο δεν πρέπει να έχει
κοπεί. Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με τα ίδια
Αμπέρ (ίδιο χρώμα).
170
εικ. 34
L0B0153b
εικ. 35
L0B0155b
Α– Ασφάλεια ακέραιη.
B– Ασφάλεια καμμένη.
Βγάλτε την ασφάλεια προς αντικατά-
σταση χρησιμοποιώντας τη λαβίδα C
που παρέχεται.
Αν επαναληφθεί επικοινωνήστε με το
Δίκτυο Υποστήριξης Lancia.
ΕΑΝ ΚΑΕΙ ΜΙΑ ΑΣΦΑΛΕΙΑ
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 170

171

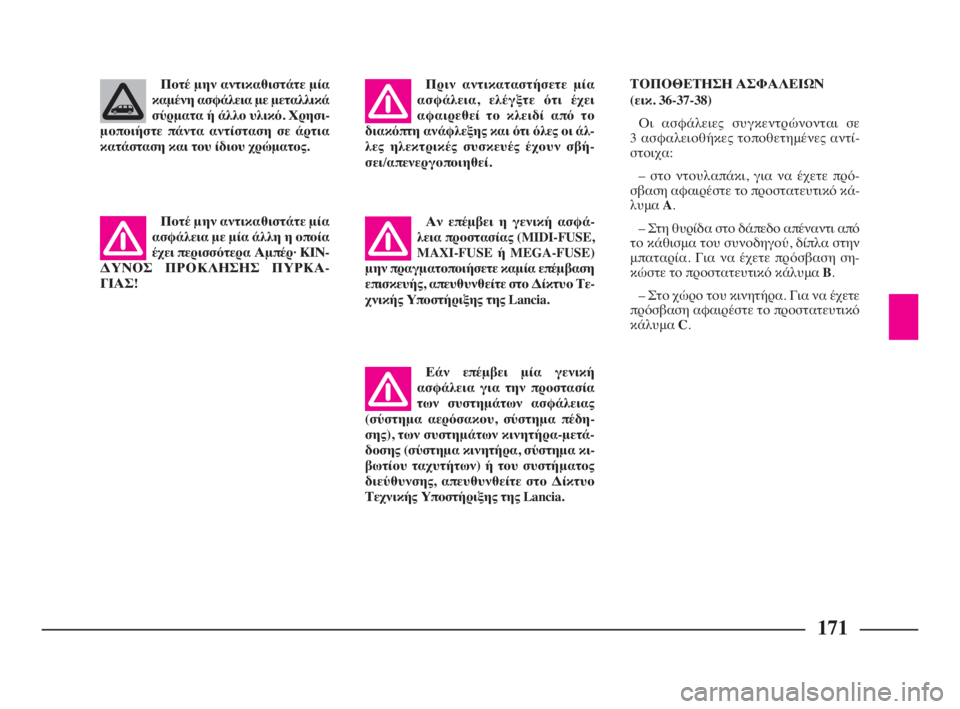

Ποτέ μην αντικαθιστάτε μία
καμένη ασφάλεια με μεταλλικά
σύρματα ή άλλο υλικό. Χρησι-
μοποιήστε πάντα αντίσταση σε άρτια
κατάσταση και του ίδιου χρώματος.
Ποτέ μην αντικαθιστάτε μία
ασφάλεια με μία άλλη η οποία
έχει περισσότερα Αμπέρ· ΚΙΝ-
ΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑ-
ΓΙΑΣ!Αν επέμβει η γενική ασφά-
λεια προστασίας (MIDI-FUSE,
MAXI-FUSE ή MEGA-FUSE)
μην πραγματοποιήσετε καμία επέμβαση
επισκευής, απευθυνθείτε στο Δίκτυο Τε-
χνικής Υποστήριξης της Lancia.

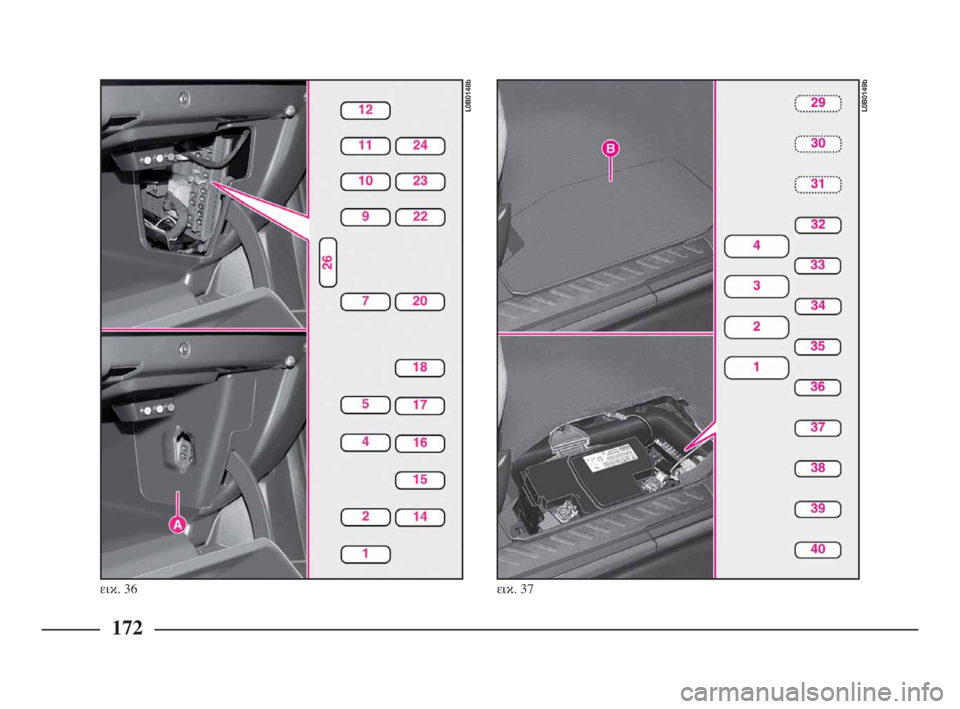

ΤΟΠΟΘΕΤΗΣΗ ΑΣΦΑΛΕΙΩΝ
(εικ. 36-37-38)
Οι ασφάλειες συγκεντρώνονται σε
3 ασφαλειοθήκες τοποθετημένες αντί-
στοιχα:
– στο ντουλαπάκι, για να έχετε πρό-
σβαση αφαιρέστε το προστατευτικό κά-
λυμα A.
– Στη θυρίδα στο δάπεδο απέναντι από
το κάθισμα του συνοδηγού, δίπλα στην
μπαταρία. Για να έχετε πρόσβαση ση-
κώστε το προστατευτικό κάλυμα B.
– Στο χώρο του κινητήρα. Για να έχετε
πρόσβαση αφαιρέστε το προστατευτικό
κάλυμα C.Πριν αντικαταστήσετε μία
ασφάλεια, ελέγξτε ότι έχει
αφαιρεθεί το κλειδί από το
διακόπτη ανάφλεξης και ότι όλες οι άλ-
λες ηλεκτρικές συσκευές έχουν σβή-
σει/απενεργοποιηθεί.
Εάν επέμβει μία γενική
ασφάλεια για την προστασία
των συστημάτων ασφάλειας
(σύστημα αερόσακου, σύστημα πέδη-
σης), των συστημάτων κινητήρα-μετά-
δοσης (σύστημα κινητήρα, σύστημα κι-
βωτίου ταχυτήτων) ή του συστήματος
διεύθυνσης, απευθυνθείτε στο Δίκτυο
Τεχνικής Υποστήριξης της Lancia.
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 171

172
εικ. 36
L0B0148b
εικ. 37
L0B0149b
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 172

173
εικ. 38
L0B0154b
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 173

174
10 A
15 A
15 A
10 A
20 A
30 A
20 A
15 A
10 A
30 A
30 A
5 A
15 A
10 A
10 A
10 A
15 A
15 A
40 AΠίσω φώτα ομίχλης
Πίσω υαλοκαθαριστήρας
Τροφοδοσία για λειτουργίες κύριας ηλεκτρονικής μονάδας ελέγχου
Αριστερό φως στοπ
Σποτ, αναπτήρας, φωτισμός ντουλαπιού μικροαντικειμένων πλευράς συνοδηγού,
εσωτερικός αυτόματος καθρέφτης
Μπροστινή ηλιοροφή, μπροστινοί υαλοκαθαριστήρες
Πρίζα διάγνωσης, πρίζα κοτσαδόρου
Ηλεκτρονικός συναγερμός, σύστημα τηλεπληροφόρησης CONNECT Nav+,
κουμπιά ελέγχου στο τιμόνι, φίλτρο καταλοίπων
Δεξί φως θέσης, φως πινακίδας, φωτισμός κουμπιών ελέγχου κλιματιστικού,
πλαφονιέρες (πρώτη, δεύτερη και τρίτη σειρά)
Κεντρικό κλείδωμα, Διπλοκλείδωμα των θυρών
Οπίσθιος υαλοκαθαριστήρας
Τροφοδοσία συστήματος air bag, τροφοδοσίες για την κύρια ηλεκτρονική μονάδα ελέγχου
Δεξί φως στοπ, τρίτο στοπ, φώτα στοπ ενδεχόμενης ρυμούλκας
Τροφοδοσία πρίζας διάγνωσης, διακόπτης πεντάλ φρένου και συμπλέκτη
Τροφοδοσία ηχοσυστήματος για λειτουργίες κύριας ηλεκτρονικής μονάδας ελέγχου
Αριστερό φως θέσης, φως θέσης ενδεχόμενης ρυμούλκας
Σειρήνα ηλεκτρονικού συναγερμού
Τροφοδοσία αισθητήρα παρκαρίσματος για κύρια ηλεκτρονικής μονάδας ελέγχου
Πίσω θερμαινόμενο τζάμι

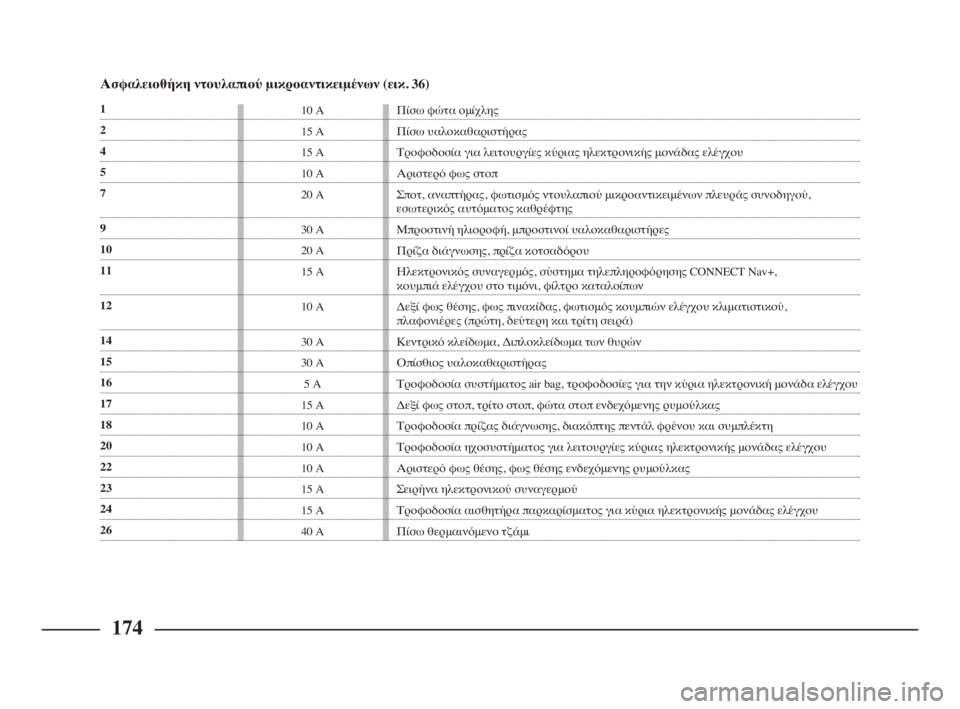

Ασφαλειοθήκη ντουλαπιού μικροαντικειμένων (εικ. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
26
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 174

175
40 A
40 A
30 A
–
–
–
–
25 A
25 A
20 A
20 A
10 A
10 A
15 A
20 A
20 AΠλευρική συρόμενη ηλεκτρική δεξιά πόρτα
Πλευρική συρόμενη ηλεκτρική αριστερή πόρτα
Ενισχυτής HI-FI
Ελεύθερο
Ελεύθερο
Ελεύθερο
Ελεύθερο
Μπροστινό κάθισμα με ηλεκτρική ρύθμιση
Κάθισμα συνοδηγού με ηλεκτρική ρύθμιση
Ηλιοροφή τρίτης σειράς
Ηλιοροφή δεύτερης σειράς
Θερμαινόμενο κάθισμα συνοδηγού
Θερμαινόμενο κάθισμα οδηγού
Ηλεκτρική διάταξη ασφαλείας για παιδιά
Ηλεκτρική πρίζα 12V πίσω τρίτη σειρά
Ηλεκτρική πρίζα 12V στο κάθισμα του οδηγού

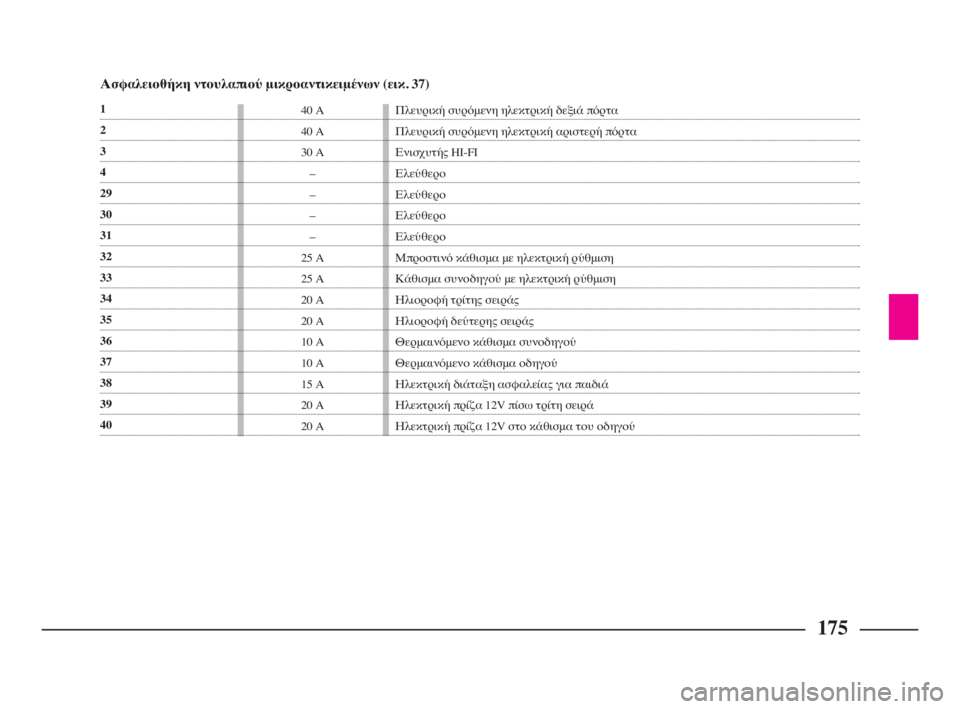

Ασφαλειοθήκη ντουλαπιού μικροαντικειμένων (εικ. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
40
