Page 209 of 286

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
208
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

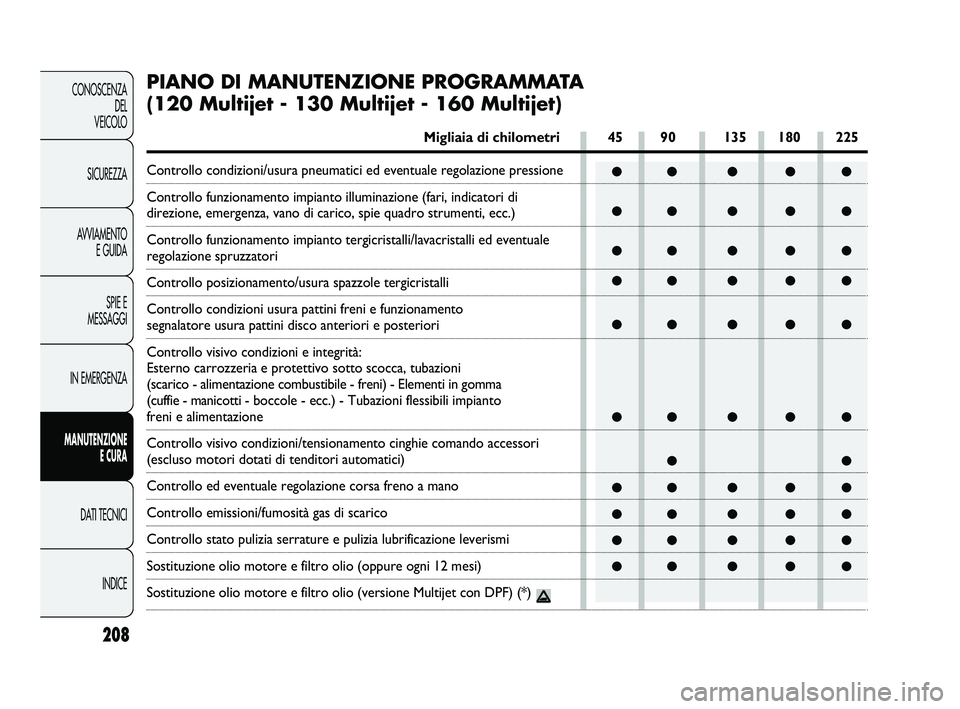

PIANO DI MANUTENZIONE PROGRAMMATA
(120 Multijet - 130 Multijet - 160 Multijet)
Migliaia di chilometri 45 90 135 180 225
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di
direzione, emergenza, vano di carico, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale
regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento
segnalatore usura pattini disco anteriori e posteriori
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentazione combustibile - freni) - Elementi in gomma
(cuffie - manicotti - boccole - ecc.) - Tubazioni flessibili impianto
freni e alimentazione
Controllo visivo condizioni/tensionamento cinghie comando accessori
(escluso motori dotati di tenditori automatici)
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
Sostituzione olio motore e filtro olio (oppure ogni 12 mesi)
Sostituzione olio motore e filtro olio (versione Multijet con DPF) (*)
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 208
Page 210 of 286

●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●
●● ● ● ●
●●
●● ● ● ●
209
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

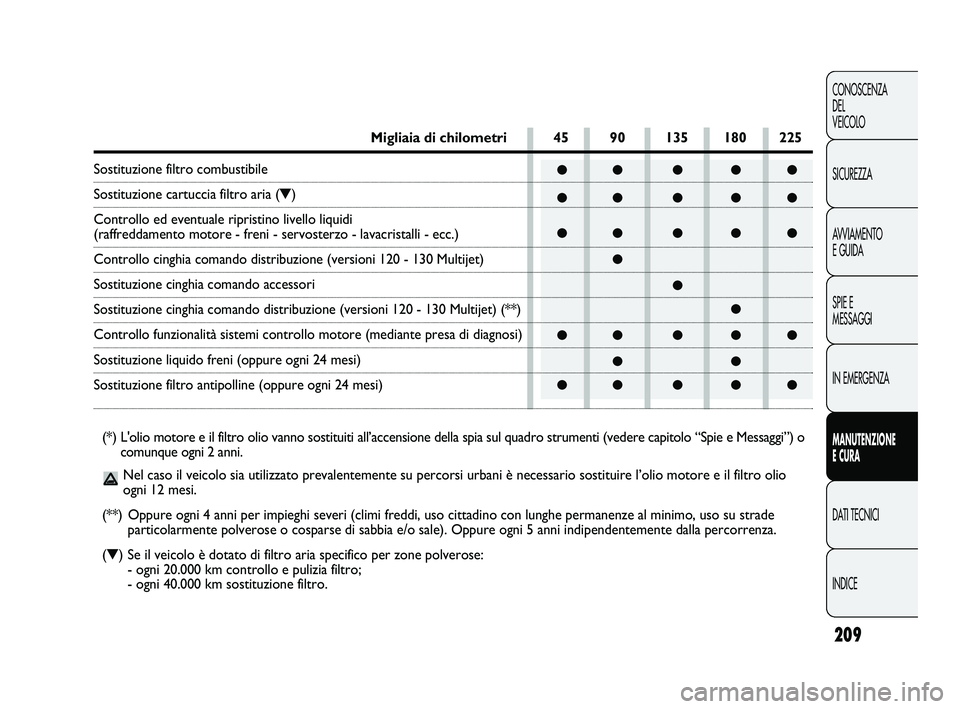

Migliaia di chilometri 45 90 135 180 225
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria (▼)
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore - freni - servosterzo - lavacristalli - ecc.)
Controllo cinghia comando distribuzione (versioni 120 - 130 Multijet)
Sostituzione cinghia comando accessori
Sostituzione cinghia comando distribuzione (versioni 120 - 130 Multijet) (**)
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) L'olio motore e il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e Messaggi”) o
comunque ogni 2 anni.
Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire l’olio motore e il filtro olio
ogni 12 mesi.
(**) Oppure ogni 4 anni per impieghi severi (climi freddi, uso cittadino con lunghe permanenze al minimo, uso su strade
particolarmente polverose o cosparse di sabbia e/o sale). Oppure ogni 5 anni indipendentemente dalla percorrenza.
(▼) Se il veicolo è dotato di filtro aria specifico per zone polverose:
- ogni 20.000 km controllo e pulizia filtro;
- ogni 40.000 km sostituzione filtro.
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 209
Page 211 of 286

210
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

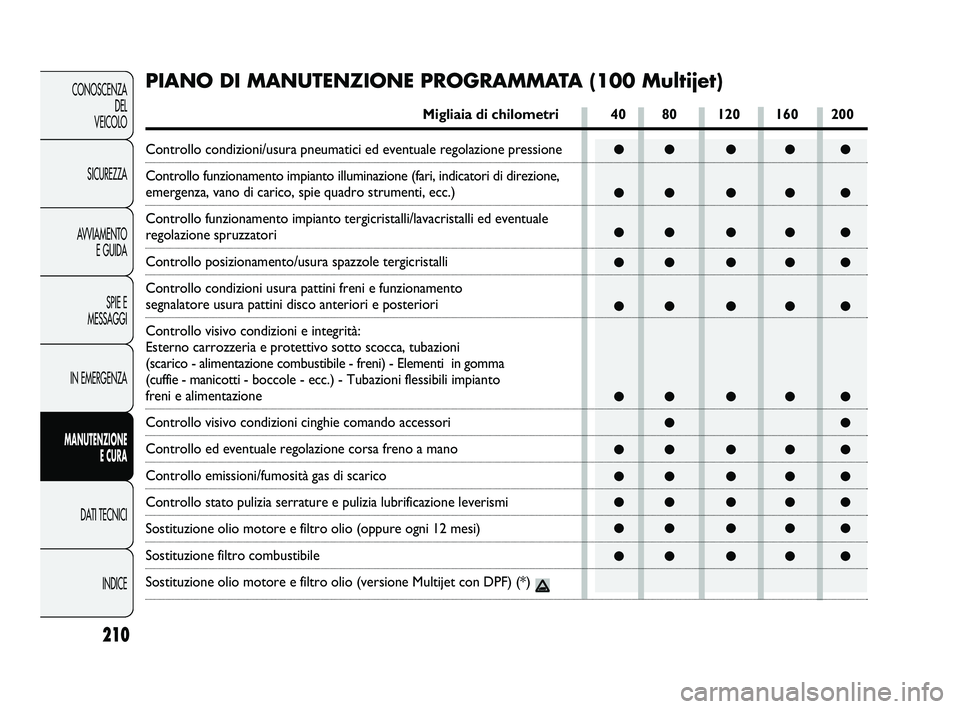

PIANO DI MANUTENZIONE PROGRAMMATA (100 Multijet)
Migliaia di chilometri 40 80 120 160 200
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di direzione,
emergenza, vano di carico, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale
regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento
segnalatore usura pattini disco anteriori e posteriori
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentazione combustibile - freni) - Elementi in gomma
(cuffie - manicotti - boccole - ecc.) - Tubazioni flessibili impianto
freni e alimentazione
Controllo visivo condizioni cinghie comando accessori
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
Sostituzione olio motore e filtro olio (oppure ogni 12 mesi)
Sostituzione filtro combustibile
Sostituzione olio motore e filtro olio (versione Multijet con DPF) (*)
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 210
Page 212 of 286

211
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
●●●●●
●●●●●
●
●●●●●
●●
●●●●●
Migliaia di chilometri 40 80 120 160 200
Sostituzione cartuccia filtro aria (▼)
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore - freni - servosterzo - lavacristalli - ecc.)
Sostituzione cinghia comando accessori
Controllo funzionalità sistemi controllo motore
(mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) L'olio motore e il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e Messaggi”) o
comunque ogni 2 anni.
Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire l’olio motore e il filtro olio
ogni 12 mesi.
Nel caso il veicolo sia utilizzato prevalentemente in una delle seguenti condizioni particolarmente severe:
❒traino di rimorchio o roulotte;❒strade polverose;❒tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura esterna sotto zero;❒motore che gira frequentemente al minimo o guida su lunghe distanze a bassa velocità (esempio consegne porta a porta)
oppure in caso di lunga inattività;
❒percorsi urbani;
i tagliandi di manutenzione devono essere effettuati ogni 30.000 km.
(▼) Se il veicolo è dotato di filtro aria specifico per zone polverose:
- ogni 20.000 km controllo e pulizia filtro;
- ogni 40.000 km sostituzione filtro.
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 211
Page 213 of 286

212
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

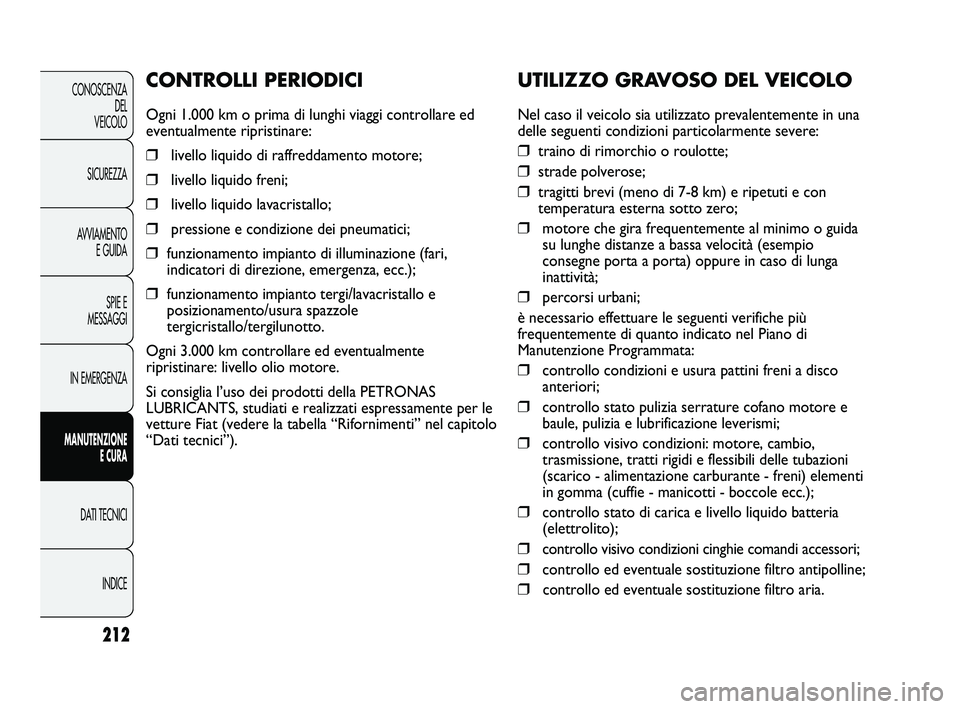

UTILIZZO GRAVOSO DEL VEICOLO
Nel caso il veicolo sia utilizzato prevalentemente in una
delle seguenti condizioni particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con
temperatura esterna sotto zero;
❒motore che gira frequentemente al minimo o guida
su lunghe distanze a bassa velocità (esempio
consegne porta a porta) oppure in caso di lunga
inattività;
❒percorsi urbani;
è necessario effettuare le seguenti verifiche più
frequentemente di quanto indicato nel Piano di
Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco
anteriori;
❒controllo stato pulizia serrature cofano motore e
baule, pulizia e lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio,
trasmissione, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione carburante - freni) elementi
in gomma (cuffie - manicotti - boccole ecc.);
❒controllo stato di carica e livello liquido batteria
(elettrolito);
❒controllo visivo condizioni cinghie comandi accessori;
❒controllo ed eventuale sostituzione filtro antipolline;
❒controllo ed eventuale sostituzione filtro aria.
CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controllare ed
eventualmente ripristinare:
❒livello liquido di raffreddamento motore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e
posizionamento/usura spazzole
tergicristallo/tergilunotto.
Ogni 3.000 km controllare ed eventualmente
ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della PETRONAS
LUBRICANTS, studiati e realizzati espressamente per le
vetture Fiat (vedere la tabella “Rifornimenti” nel capitolo
“Dati tecnici”).
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 212
Page 214 of 286
213
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
VERIFICA DEI LIVELLI

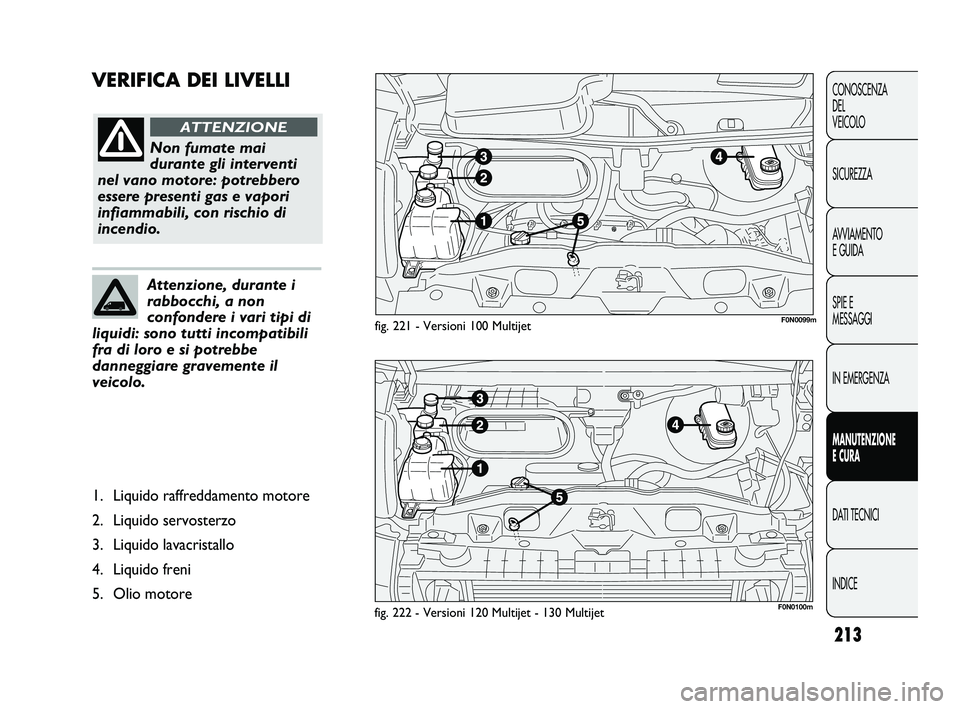

fig. 221 - Versioni 100 Multijet
fig. 222 - Versioni 120 Multijet - 130 Multijet
Non fumate mai
durante gli interventi
nel vano motore: potrebbero
essere presenti gas e vapori
infiammabili, con rischio di
incendio.
ATTENZIONE
Attenzione, durante i
rabbocchi, a non
confondere i vari tipi di
liquidi: sono tutti incompatibili
fra di loro e si potrebbe
danneggiare gravemente il
veicolo.
1. Liquido raffreddamento motore
2. Liquido servosterzo
3. Liquido lavacristallo
4. Liquido freni
5. Olio motore
F0N0099m
F0N0100m
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 213
Page 215 of 286
214
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Attenzione, durante i
rabbocchi, a non
confondere i vari tipi di
liquidi: sono tutti incompatibili
fra di loro e si potrebbe
danneggiare gravemente il
veicolo.
1. Liquido raffreddamento motore
2. Liquido servosterzo
3. Liquido lavacristallo
4. Liquido freni
5. Olio motore

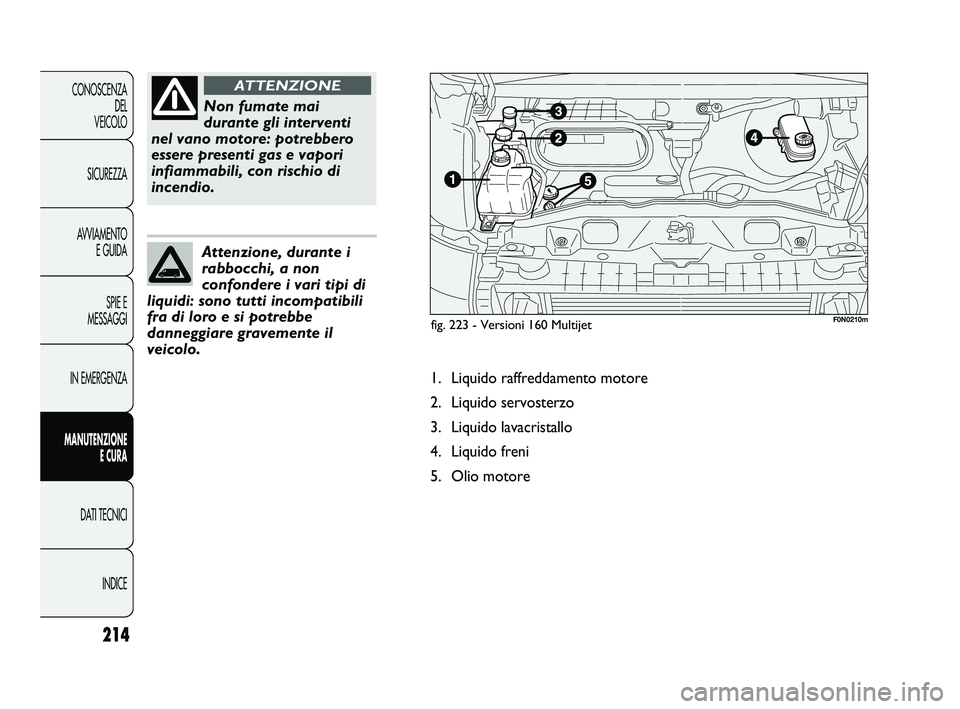

fig. 223 - Versioni 160 Multijet
Non fumate mai
durante gli interventi
nel vano motore: potrebbero
essere presenti gas e vapori
infiammabili, con rischio di
incendio.
ATTENZIONE
F0N0210m
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 214
Page 216 of 286
215
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0101mfig. 224 - Versioni 100 MultijetF0N0211mfig. 226 - Versioni 160 Multijet
F0N0102mfig. 225 - Versioni 120 - 130 Multijet
Se il livello dell’olio è vicino o addirittura sotto il
riferimento MIN, aggiungere olio attraverso il
bocchettone di riempimento A, fino a raggiungere il
riferimento MAX.
Il livello dell’olio non deve mai superare il riferimento

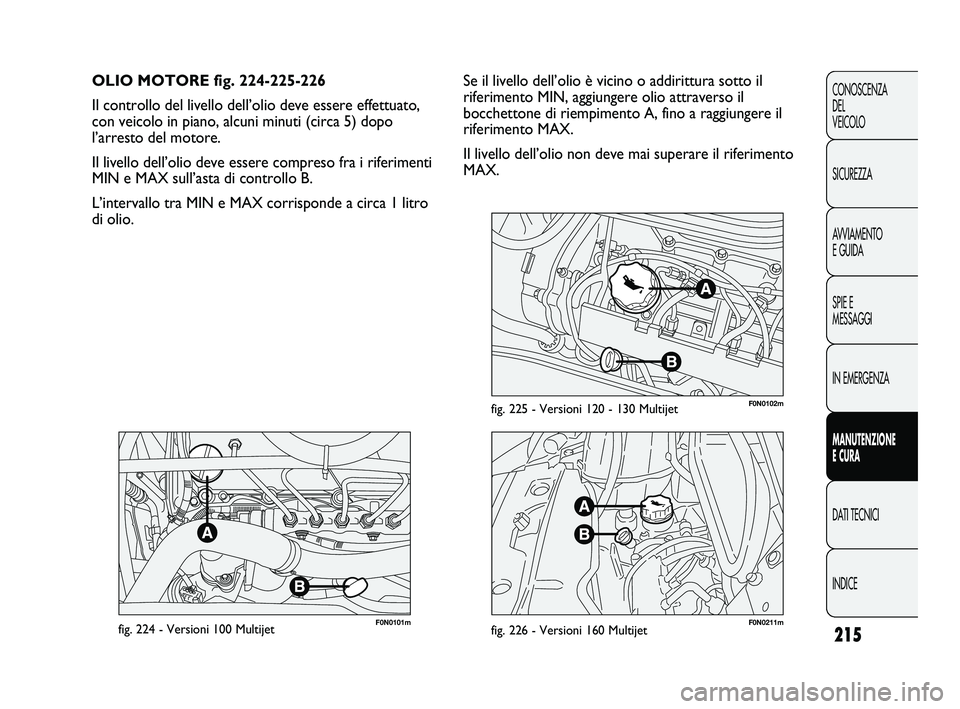

MAX. OLIO MOTORE fig. 224-225-226
Il controllo del livello dell’olio deve essere effettuato,
con veicolo in piano, alcuni minuti (circa 5) dopo
l’arresto del motore.
Il livello dell’olio deve essere compreso fra i riferimenti
MIN e MAX sull’asta di controllo B.
L’intervallo tra MIN e MAX corrisponde a circa 1 litro
di olio.
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 215
