Page 185 of 286

184
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

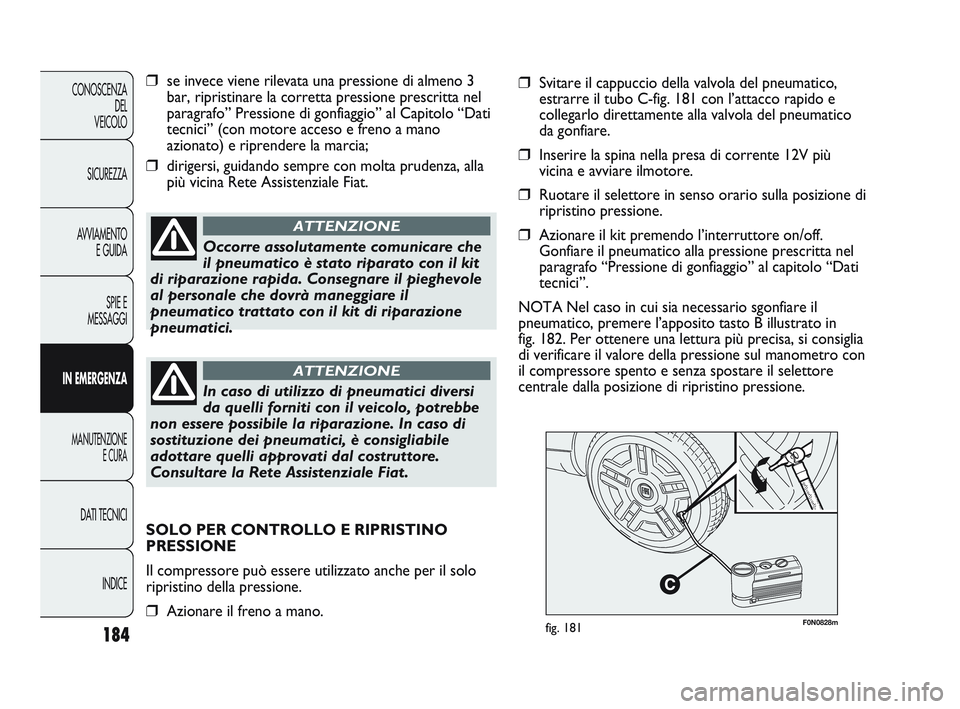

F0N0828mfig. 181
❒se invece viene rilevata una pressione di almeno 3
bar, ripristinare la corretta pressione prescritta nel
paragrafo” Pressione di gonfiaggio” al Capitolo “Dati
tecnici” (con motore acceso e freno a mano
azionato) e riprendere la marcia;
❒dirigersi, guidando sempre con molta prudenza, alla
più vicina Rete Assistenziale Fiat.
Occorre assolutamente comunicare che
il pneumatico è stato riparato con il kit
di riparazione rapida. Consegnare il pieghevole
al personale che dovrà maneggiare il
pneumatico trattato con il kit di riparazione
pneumatici.
ATTENZIONE
In caso di utilizzo di pneumatici diversi
da quelli forniti con il veicolo, potrebbe
non essere possibile la riparazione. In caso di
sostituzione dei pneumatici, è consigliabile
adottare quelli approvati dal costruttore.
Consultare la Rete Assistenziale Fiat.
ATTENZIONE
❒Svitare il cappuccio della valvola del pneumatico,
estrarre il tubo C-fig. 181 con l’attacco rapido e
collegarlo direttamente alla valvola del pneumatico
da gonfiare.
❒Inserire la spina nella presa di corrente 12V più
vicina e avviare ilmotore.
❒Ruotare il selettore in senso orario sulla posizione di
ripristino pressione.
❒Azionare il kit premendo l’interruttore on/off.
Gonfiare il pneumatico alla pressione prescritta nel
paragrafo “Pressione di gonfiaggio” al capitolo “Dati
tecnici”.
NOTA Nel caso in cui sia necessario sgonfiare il
pneumatico, premere l’apposito tasto B illustrato in
fig. 182. Per ottenere una lettura più precisa, si consiglia
di verificare il valore della pressione sul manometro con
il compressore spento e senza spostare il selettore
centrale dalla posizione di ripristino pressione.
SOLO PER CONTROLLO E RIPRISTINO
PRESSIONE
Il compressore può essere utilizzato anche per il solo
ripristino della pressione.
❒Azionare il freno a mano.
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 184
Page 186 of 286

185
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
B

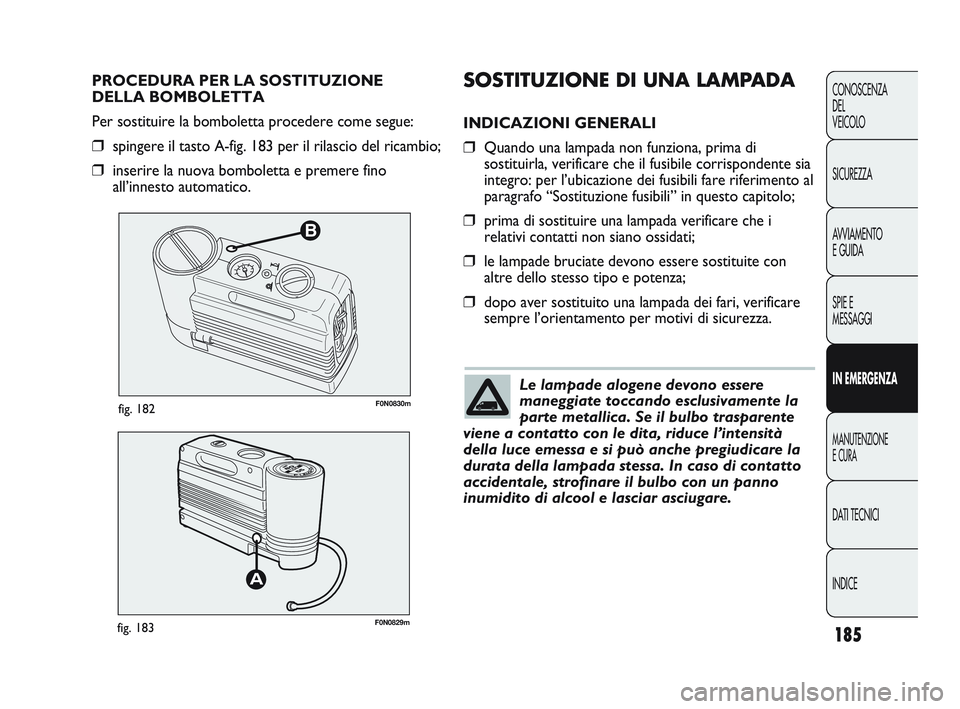

F0N0830mfig. 182
F0N0829mfig. 183
SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❒Quando una lampada non funziona, prima di
sostituirla, verificare che il fusibile corrispondente sia
integro: per l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in questo capitolo;
❒prima di sostituire una lampada verificare che i
relativi contatti non siano ossidati;
❒le lampade bruciate devono essere sostituite con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari, verificare
sempre l’orientamento per motivi di sicurezza. PROCEDURA PER LA SOSTITUZIONE
DELLA BOMBOLETTA
Per sostituire la bomboletta procedere come segue:
❒spingere il tasto A-fig. 183 per il rilascio del ricambio;
❒inserire la nuova bomboletta e premere fino
all’innesto automatico.
Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l’intensità
della luce emessa e si può anche pregiudicare la
durata della lampada stessa. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciar asciugare.
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 185
Page 187 of 286

186
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

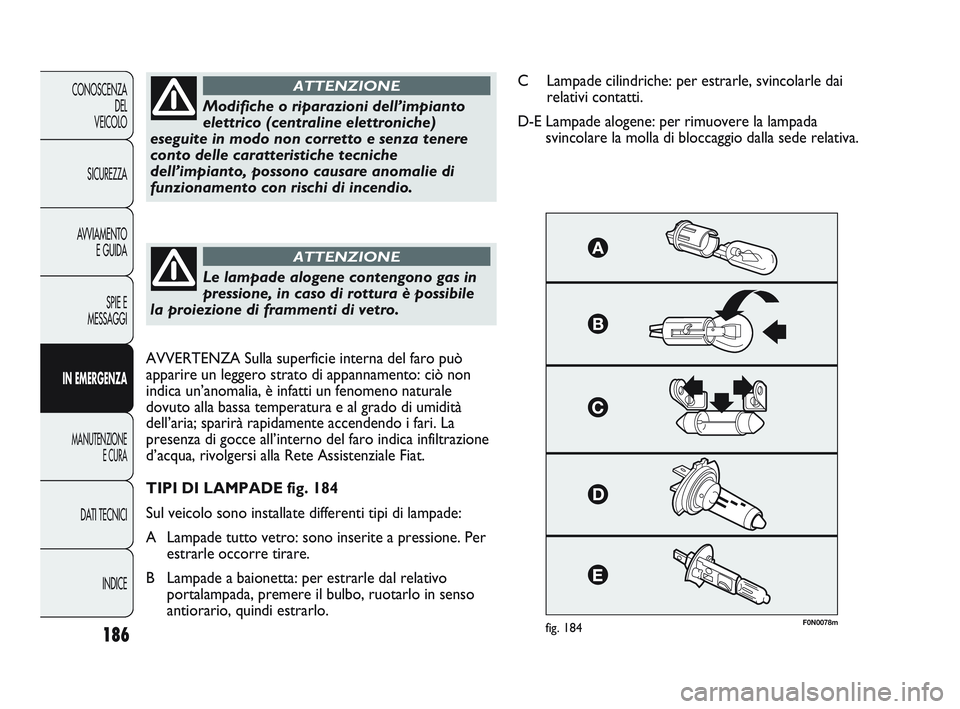

F0N0078mfig. 184
Modifiche o riparazioni dell’impianto
elettrico (centraline elettroniche)
eseguite in modo non corretto e senza tenere
conto delle caratteristiche tecniche
dell’impianto, possono causare anomalie di
funzionamento con rischi di incendio.
ATTENZIONE
Le lampade alogene contengono gas in
pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
ATTENZIONE
AVVERTENZA Sulla superficie interna del faro può
apparire un leggero strato di appannamento: ciò non
indica un’anomalia, è infatti un fenomeno naturale
dovuto alla bassa temperatura e al grado di umidità
dell’aria; sparirà rapidamente accendendo i fari. La
presenza di gocce all’interno del faro indica infiltrazione
d’acqua, rivolgersi alla Rete Assistenziale Fiat.
TIPI DI LAMPADE fig. 184
Sul veicolo sono installate differenti tipi di lampade:
A Lampade tutto vetro: sono inserite a pressione. Per
estrarle occorre tirare.
B Lampade a baionetta: per estrarle dal relativo
portalampada, premere il bulbo, ruotarlo in senso
antiorario, quindi estrarlo.C Lampade cilindriche: per estrarle, svincolarle dai
relativi contatti.
D-E Lampade alogene: per rimuovere la lampada
svincolare la molla di bloccaggio dalla sede relativa.
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 186
Page 188 of 286
187
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
H1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*) versioni XL e tempo libero
(▼) tutte le altre versioni

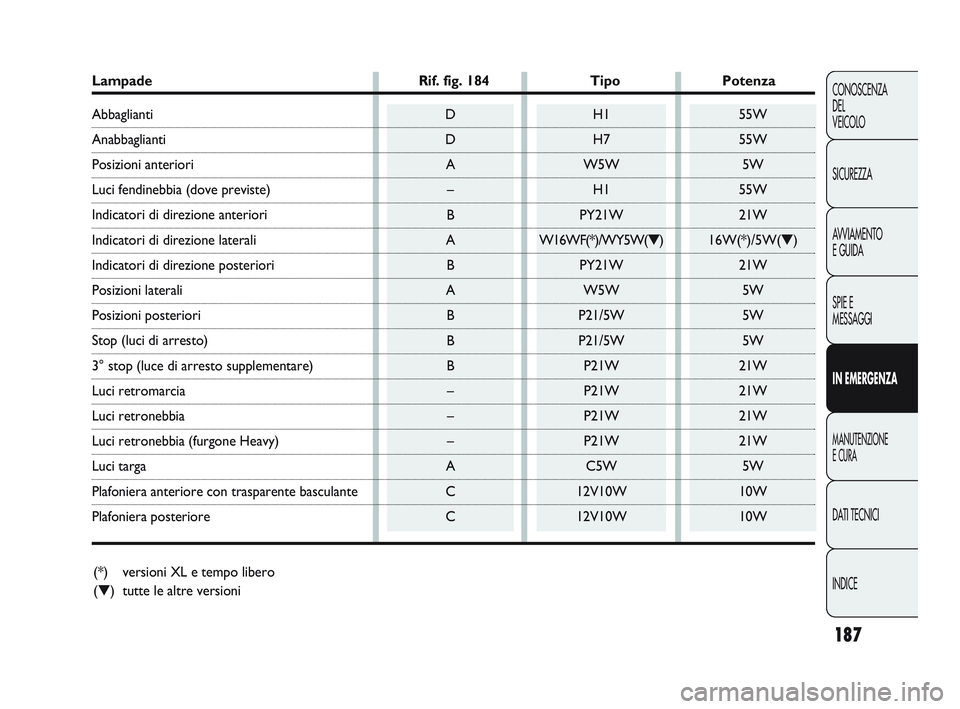

Lampade Rif. fig. 184 Tipo Potenza
Abbaglianti
Anabbaglianti
Posizioni anteriori
Luci fendinebbia (dove previste)
Indicatori di direzione anteriori
Indicatori di direzione laterali
Indicatori di direzione posteriori
Posizioni laterali
Posizioni posteriori
Stop (luci di arresto)
3° stop (luce di arresto supplementare)
Luci retromarcia
Luci retronebbia
Luci retronebbia (furgone Heavy)
Luci targa
Plafoniera anteriore con trasparente basculante
Plafoniera posteriore
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 187
Page 189 of 286

188
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

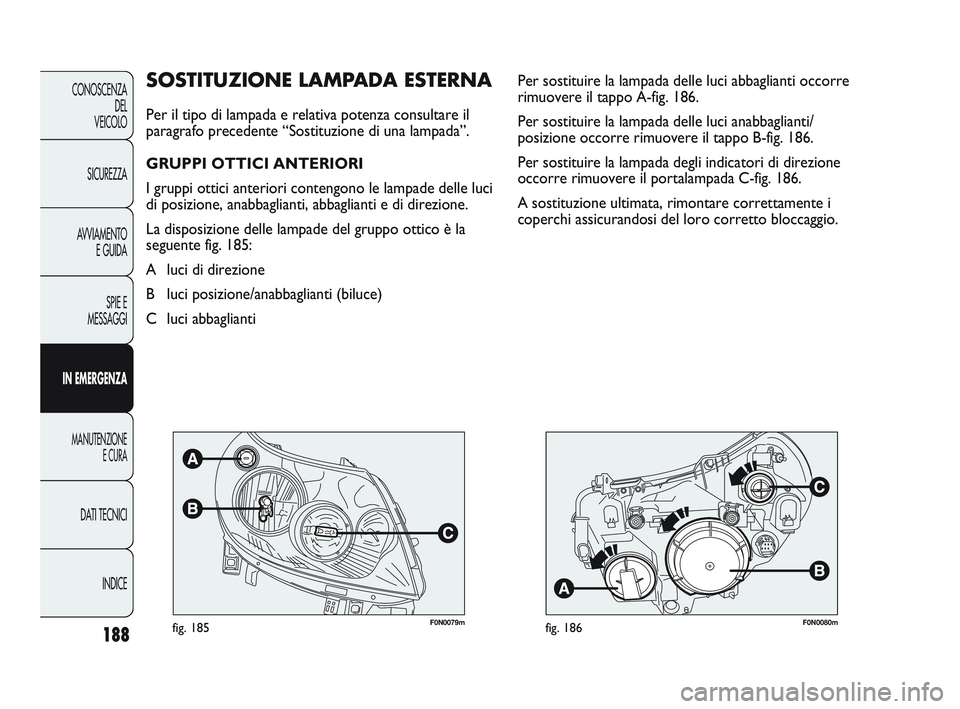

F0N0079mfig. 185F0N0080mfig. 186
Per sostituire la lampada delle luci abbaglianti occorre
rimuovere il tappo A-fig. 186.
Per sostituire la lampada delle luci anabbaglianti/
posizione occorre rimuovere il tappo B-fig. 186.
Per sostituire la lampada degli indicatori di direzione
occorre rimuovere il portalampada C-fig. 186.
A sostituzione ultimata, rimontare correttamente i
coperchi assicurandosi del loro corretto bloccaggio.SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il
paragrafo precedente “Sostituzione di una lampada”.
GRUPPI OTTICI ANTERIORI
I gruppi ottici anteriori contengono le lampade delle luci
di posizione, anabbaglianti, abbaglianti e di direzione.
La disposizione delle lampade del gruppo ottico è la
seguente fig. 185:
A luci di direzione
B luci posizione/anabbaglianti (biluce)
C luci abbaglianti
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 188
Page 190 of 286

189
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

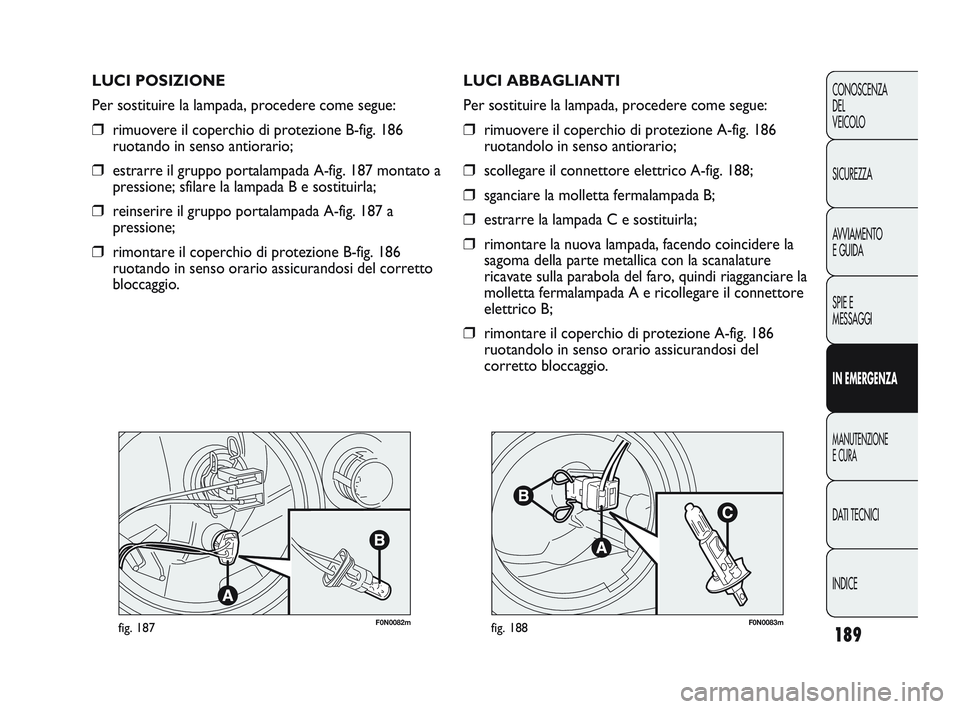

F0N0082mfig. 187F0N0083mfig. 188
LUCI ABBAGLIANTI
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione A-fig. 186
ruotandolo in senso antiorario;
❒scollegare il connettore elettrico A-fig. 188;
❒sganciare la molletta fermalampada B;
❒estrarre la lampada C e sostituirla;
❒rimontare la nuova lampada, facendo coincidere la
sagoma della parte metallica con la scanalature
ricavate sulla parabola del faro, quindi riagganciare la
molletta fermalampada A e ricollegare il connettore
elettrico B;
❒rimontare il coperchio di protezione A-fig. 186
ruotandolo in senso orario assicurandosi del
corretto bloccaggio. LUCI POSIZIONE
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 186
ruotando in senso antiorario;
❒estrarre il gruppo portalampada A-fig. 187 montato a
pressione; sfilare la lampada B e sostituirla;
❒reinserire il gruppo portalampada A-fig. 187 a
pressione;
❒rimontare il coperchio di protezione B-fig. 186
ruotando in senso orario assicurandosi del corretto
bloccaggio.
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 189
Page 191 of 286

190
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

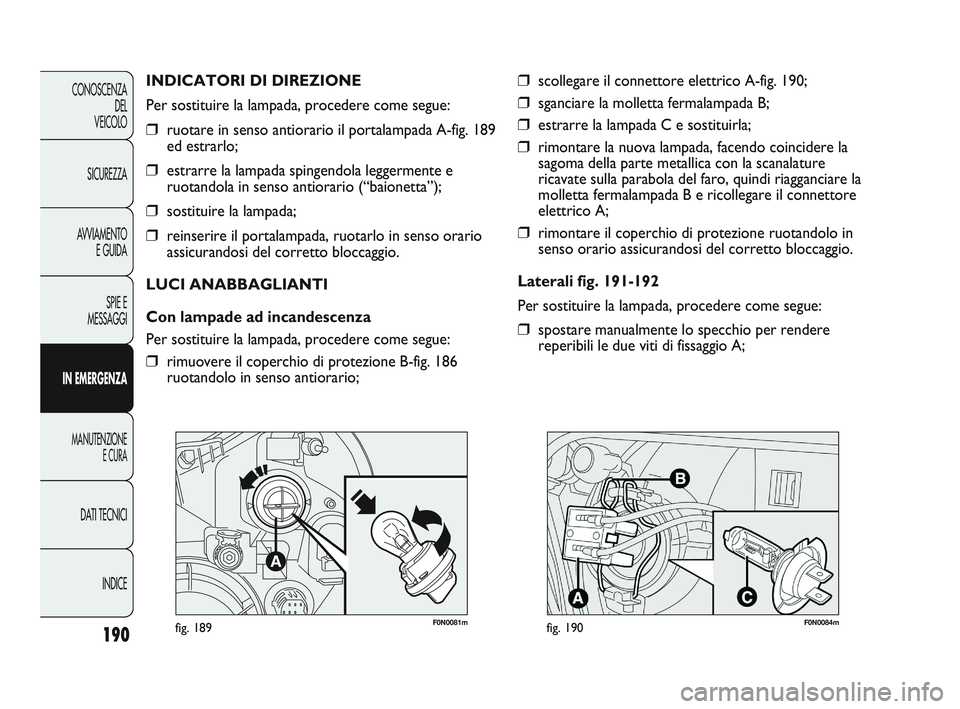

F0N0081mfig. 189
INDICATORI DI DIREZIONE
Per sostituire la lampada, procedere come segue:
❒ruotare in senso antiorario il portalampada A-fig. 189
ed estrarlo;
❒estrarre la lampada spingendola leggermente e
ruotandola in senso antiorario (“baionetta”);
❒sostituire la lampada;
❒reinserire il portalampada, ruotarlo in senso orario
assicurandosi del corretto bloccaggio.
LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 186
ruotandolo in senso antiorario;
❒scollegare il connettore elettrico A-fig. 190;
❒sganciare la molletta fermalampada B;
❒estrarre la lampada C e sostituirla;
❒rimontare la nuova lampada, facendo coincidere la
sagoma della parte metallica con la scanalature
ricavate sulla parabola del faro, quindi riagganciare la
molletta fermalampada B e ricollegare il connettore
elettrico A;
❒rimontare il coperchio di protezione ruotandolo in
senso orario assicurandosi del corretto bloccaggio.
Laterali fig. 191-192
Per sostituire la lampada, procedere come segue:
❒spostare manualmente lo specchio per rendere
reperibili le due viti di fissaggio A;
F0N0084mfig. 190
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 190
Page 192 of 286

191
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

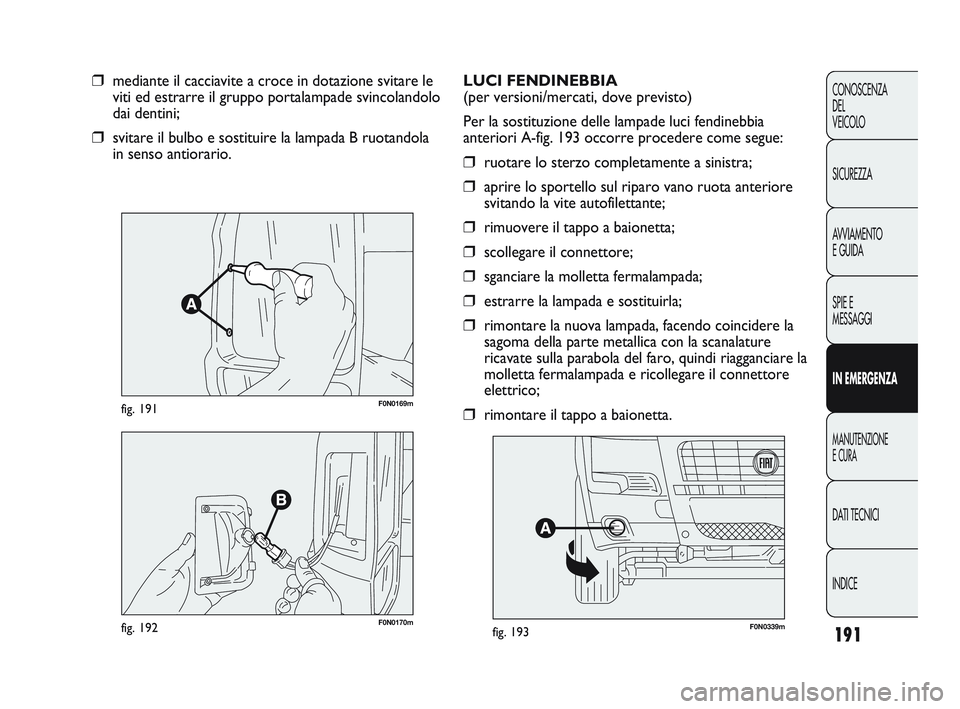

F0N0169mfig. 191
❒mediante il cacciavite a croce in dotazione svitare le
viti ed estrarre il gruppo portalampade svincolandolo
dai dentini;
❒svitare il bulbo e sostituire la lampada B ruotandola
in senso antiorario.
F0N0170mfig. 192
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade luci fendinebbia
anteriori A-fig. 193 occorre procedere come segue:
❒ruotare lo sterzo completamente a sinistra;
❒aprire lo sportello sul riparo vano ruota anteriore
svitando la vite autofilettante;
❒rimuovere il tappo a baionetta;
❒scollegare il connettore;
❒sganciare la molletta fermalampada;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada, facendo coincidere la
sagoma della parte metallica con la scanalature
ricavate sulla parabola del faro, quindi riagganciare la
molletta fermalampada e ricollegare il connettore
elettrico;
❒rimontare il tappo a baionetta.
F0N0339mfig. 193
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 191
