2010 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

Page 193 of 286

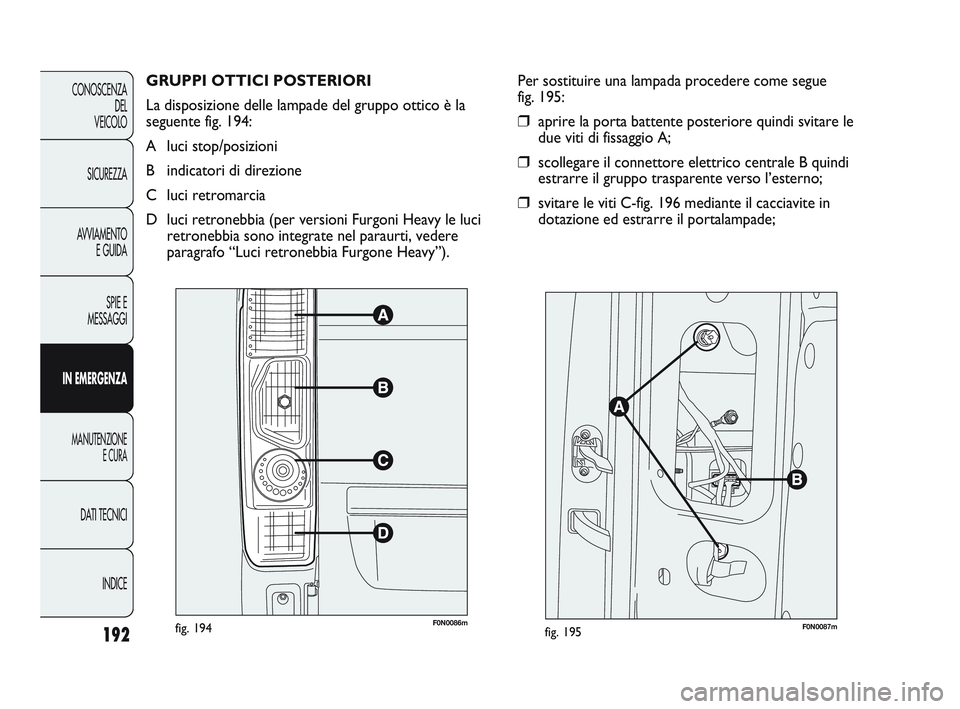

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) GRUPPI OTTICI POSTERIORI
La disposizione delle lampade del gruppo ottico è la
seguente fig. 194:
A luci stop/posizioni
B indicatori di direzione
C luci retromarcia
D luci retronebbia (per versioni F

Page 194 of 286

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) 193
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

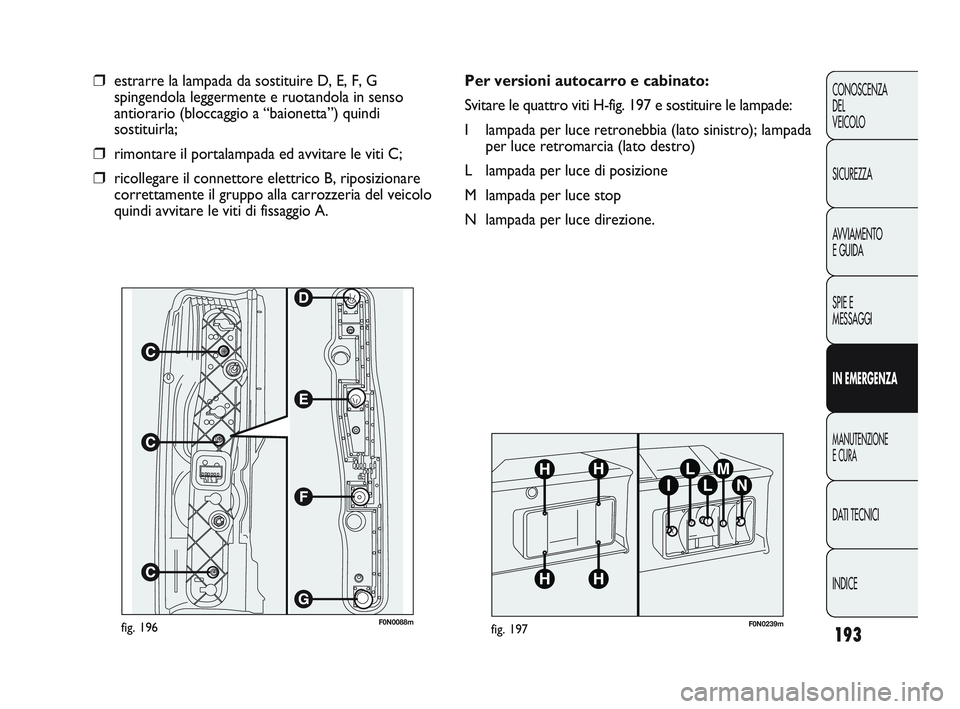

F0N0088mfig. 196
❒estrarre la lampada da sostituire D, E, F, G
spingendo

Page 195 of 286

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) F0N0241mfig. 198

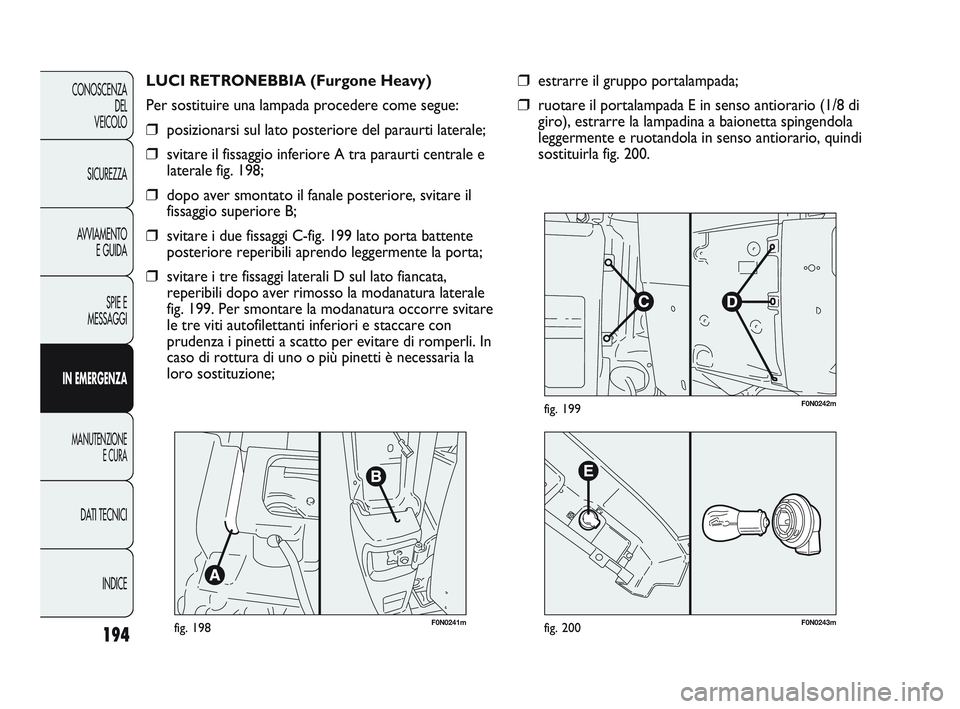

LUCI RETRONEBBIA (Furgone Heavy)
Per sostituire una lampada procedere come segue:
❒posizionarsi sul lato posteriore del paraurti laterale;
❒svitare il fissaggio inferiore A tra pa

Page 196 of 286

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) 195
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

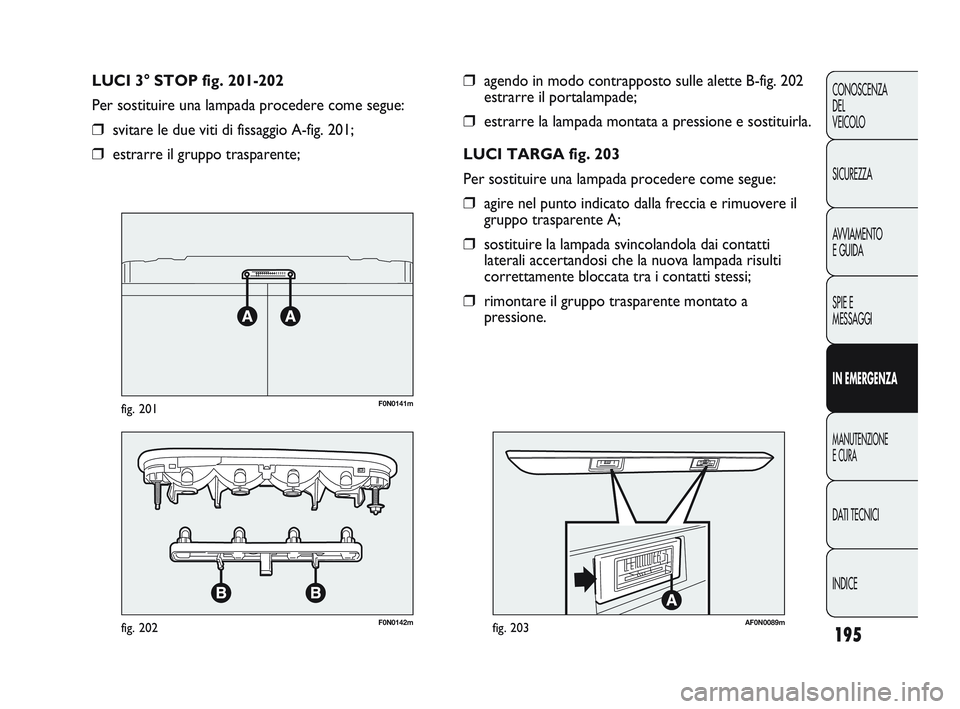

❒agendo in modo contrapposto sulle alette B-fig. 202
estrarre il portala

Page 197 of 286

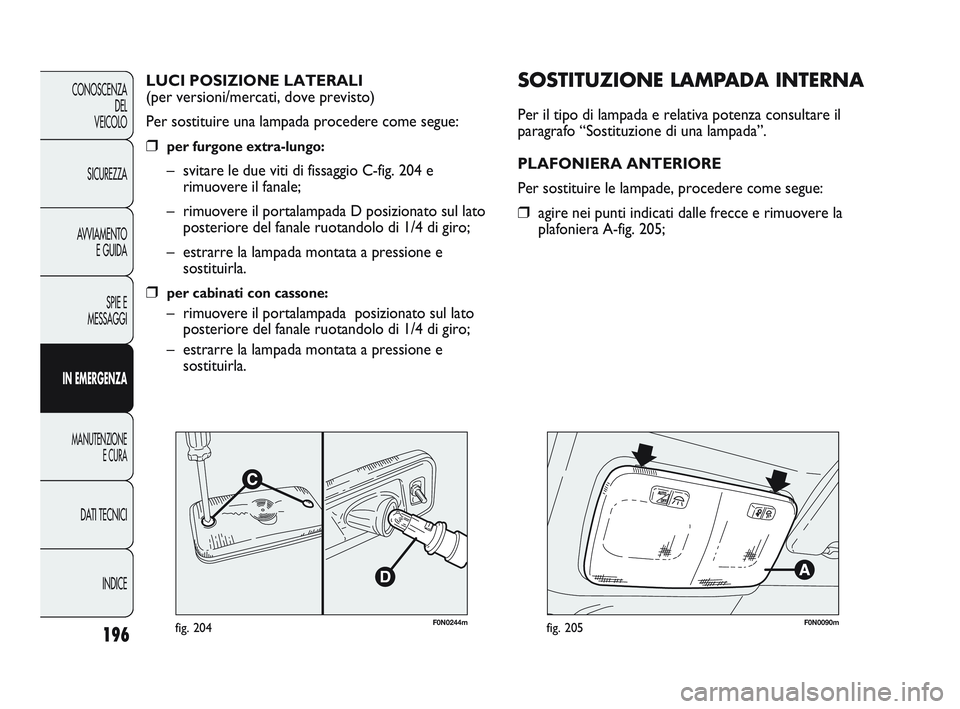

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) F0N0244mfig. 204
SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza consultare il
paragrafo “Sostituzione di una lampada”.
PLAFONIERA ANTERIORE
Per sostituire le lampade, proce

Page 198 of 286

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) 197
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

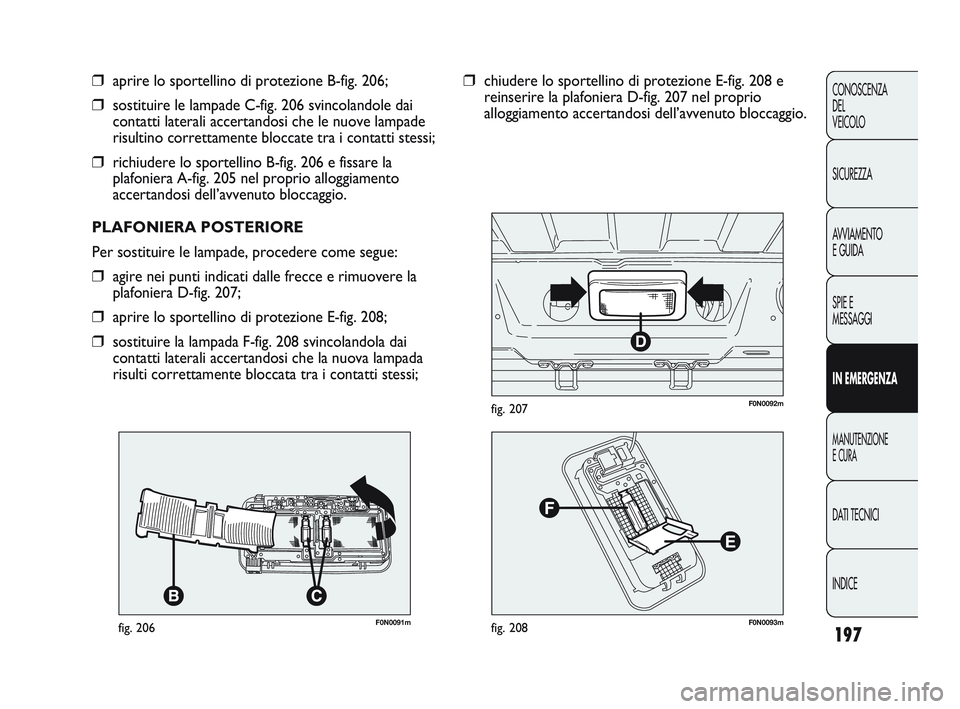

F0N0091mfig. 206
❒aprire lo sportellino di protezione B-fig. 206;
❒sos

Page 199 of 286

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) F0N0094mfig. 209

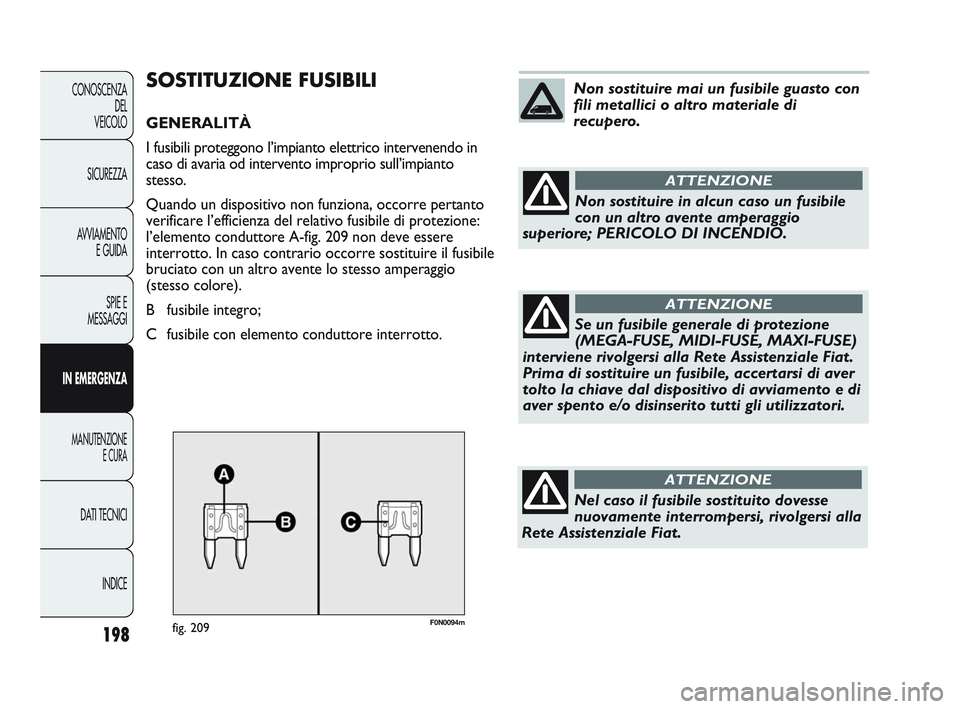

SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in
caso di avaria od intervento improprio sull’impianto
stesso.
Quando un dispositivo non

Page 200 of 286

FIAT DUCATO 2010  Libretto Uso Manutenzione (in Italian) 199
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Se un fusibile generale di protezione
sistemi di sicurezza (sistema air ba
