2010 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

56
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

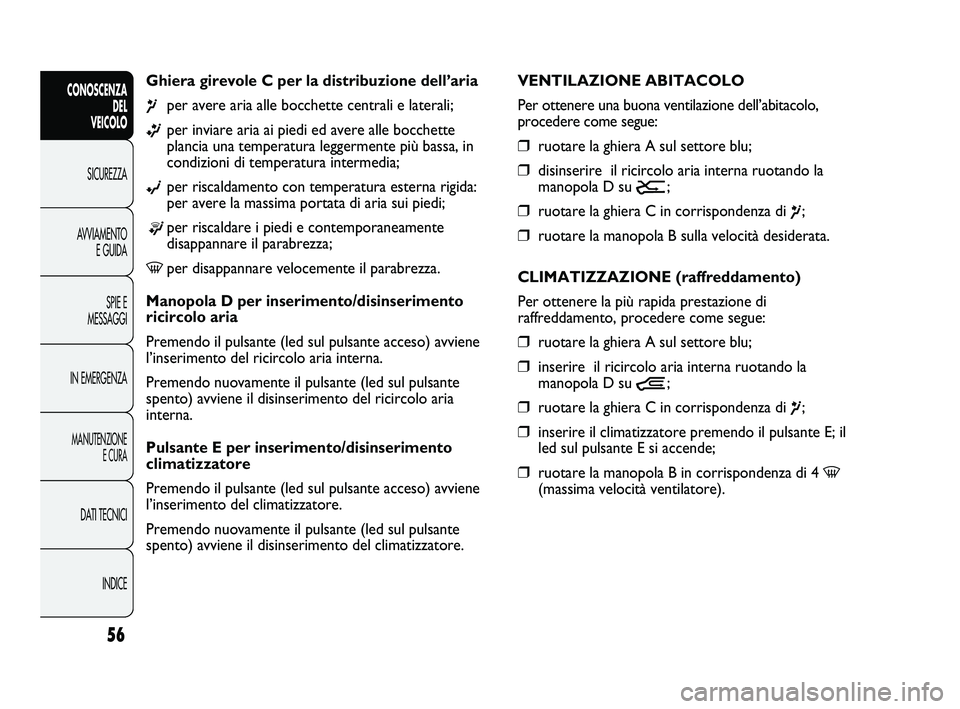

Ghiera girevole C per la distribuzione dell’aria
¶per avere aria alle bocchette centrali e laterali;
ßper inviare aria ai piedi ed avere alle bocchette
plancia una temperatura leggermente più bassa, in
condizioni di temperatura intermedia;
©per riscaldamento con temperatura esterna rigida:
per avere la massima portata di aria sui piedi;
®per riscaldare i piedi e contemporaneamente
disappannare il parabrezza;
-per disappannare velocemente il parabrezza.
Manopola D per inserimento/disinserimento
ricircolo aria
Premendo il pulsante (led sul pulsante acceso) avviene
l’inserimento del ricircolo aria interna.
Premendo nuovamente il pulsante (led sul pulsante
spento) avviene il disinserimento del ricircolo aria
interna.
Pulsante E per inserimento/disinserimento
climatizzatore
Premendo il pulsante (led sul pulsante acceso) avviene
l’inserimento del climatizzatore.
Premendo nuovamente il pulsante (led sul pulsante
spento) avviene il disinserimento del climatizzatore.VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione dell’abitacolo,
procedere come segue:
❒ruotare la ghiera A sul settore blu;
❒disinserire il ricircolo aria interna ruotando la
manopola D su
Ú;
❒ruotare la ghiera C in corrispondenza di ¶;
❒ruotare la manopola B sulla velocità desiderata.
CLIMATIZZAZIONE (raffreddamento)
Per ottenere la più rapida prestazione di
raffreddamento, procedere come segue:
❒ruotare la ghiera A sul settore blu;
❒inserire il ricircolo aria interna ruotando la
manopola D su
Ò;
❒ruotare la ghiera C in corrispondenza di ¶;
❒inserire il climatizzatore premendo il pulsante E; il
led sul pulsante E si accende;
❒ruotare la manopola B in corrispondenza di 4-
(massima velocità ventilatore).
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 56

57
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒ruotare la ghiera C in corrispondenza di ©;
❒ruotare la manopola B in corrispondenza di 4-
(massima velocità del ventilatore).
Successivamente agire sui comandi per mantenere le
condizioni di comfort desiderate e ruotare la manopola
Dsu
Úper disinserire il ricircolo di aria interna (led
sul pulsante spento).
AVVERTENZA A motore freddo occorre attendere
qualche minuto affinché il liquido dell’impianto raggiunga
la temperatura di esercizio ottimale.
DISAPPANNAMENTO/SBRINAMENTO
RAPIDO CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI LATERALI)
Procedere come segue:
❒ruotare la ghiera A sul settore rosso;
❒ruotare la manopola B in corrispondenza di 4-
(massima velocità del ventilatore);
❒ruotare la ghiera C in corrispondenza di -;
❒disinserire il ricircolo aria interna ruotando la
manopola D su

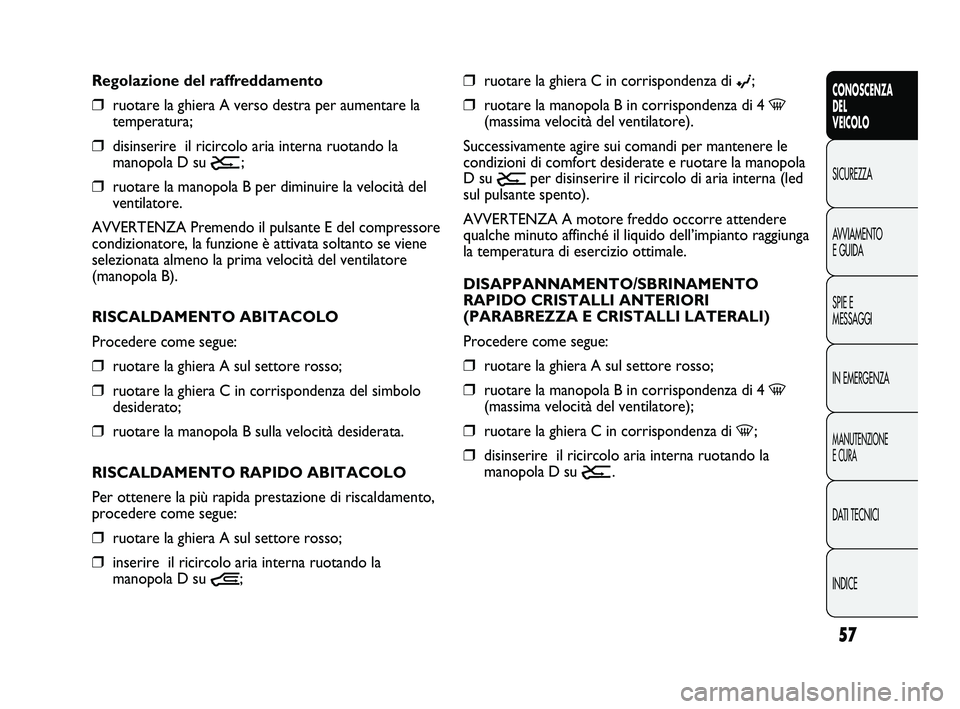

Ú. Regolazione del raffreddamento
❒ruotare la ghiera A verso destra per aumentare la
temperatura;
❒disinserire il ricircolo aria interna ruotando la
manopola D su
Ú;
❒ruotare la manopola B per diminuire la velocità del
ventilatore.
AVVERTENZA Premendo il pulsante E del compressore
condizionatore, la funzione è attivata soltanto se viene
selezionata almeno la prima velocità del ventilatore
(manopola B).
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la ghiera A sul settore rosso;
❒ruotare la ghiera C in corrispondenza del simbolo
desiderato;
❒ruotare la manopola B sulla velocità desiderata.
RISCALDAMENTO RAPIDO ABITACOLO
Per ottenere la più rapida prestazione di riscaldamento,
procedere come segue:
❒ruotare la ghiera A sul settore rosso;
❒inserire il ricircolo aria interna ruotando la
manopola D su
Ò;
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 57

58
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

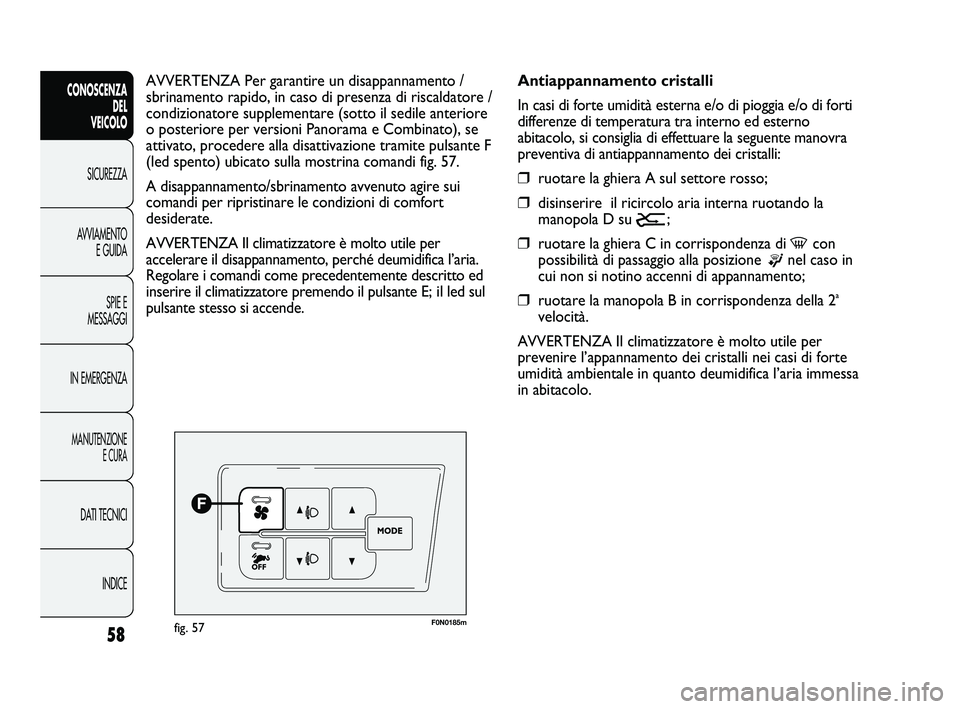

F0N0185mfig. 57
Antiappannamento cristalli
In casi di forte umidità esterna e/o di pioggia e/o di forti
differenze di temperatura tra interno ed esterno
abitacolo, si consiglia di effettuare la seguente manovra
preventiva di antiappannamento dei cristalli:
❒ruotare la ghiera A sul settore rosso;
❒disinserire il ricircolo aria interna ruotando la
manopola D su
Ú;
❒ruotare la ghiera C in corrispondenza di -con
possibilità di passaggio alla posizione
®nel caso in
cui non si notino accenni di appannamento;
❒ruotare la manopola B in corrispondenza della 2a
velocità.
AVVERTENZA Il climatizzatore è molto utile per
prevenire l’appannamento dei cristalli nei casi di forte
umidità ambientale in quanto deumidifica l’aria immessa
in abitacolo. AVVERTENZA Per garantire un disappannamento /
sbrinamento rapido, in caso di presenza di riscaldatore /
condizionatore supplementare (sotto il sedile anteriore
o posteriore per versioni Panorama e Combinato), se
attivato, procedere alla disattivazione tramite pulsante F
(led spento) ubicato sulla mostrina comandi fig. 57.
A disappannamento/sbrinamento avvenuto agire sui
comandi per ripristinare le condizioni di comfort
desiderate.
AVVERTENZA Il climatizzatore è molto utile per
accelerare il disappannamento, perché deumidifica l’aria.
Regolare i comandi come precedentemente descritto ed
inserire il climatizzatore premendo il pulsante E; il led sul
pulsante stesso si accende.
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 58

59
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

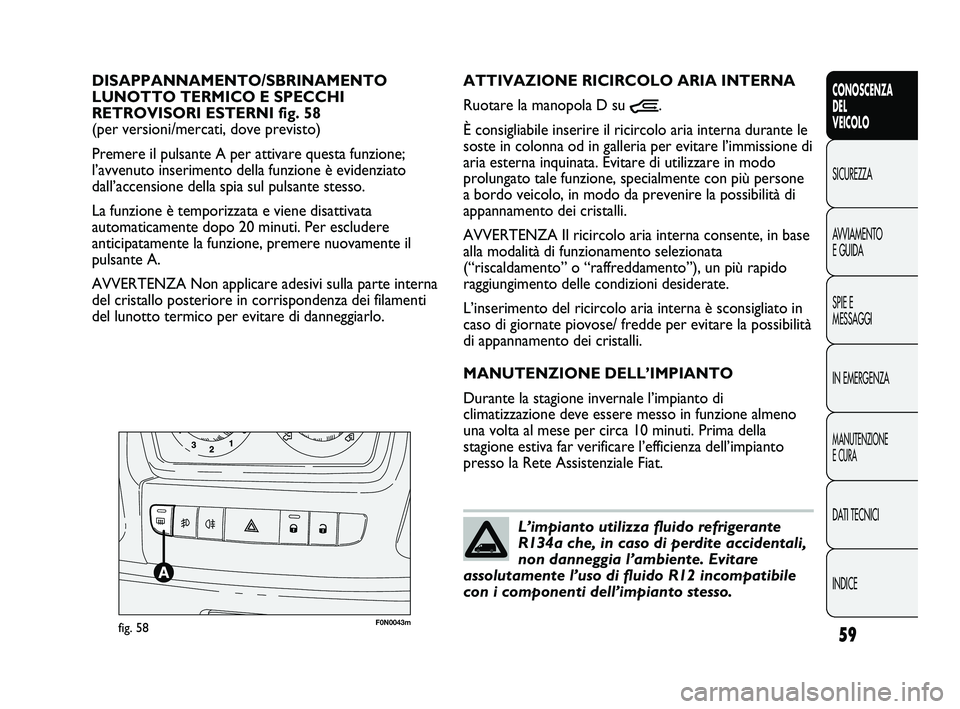

F0N0043mfig. 58
ATTIVAZIONE RICIRCOLO ARIA INTERNA
Ruotare la manopola D su
Ò.
È consigliabile inserire il ricircolo aria interna durante le
soste in colonna od in galleria per evitare l’immissione di
aria esterna inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con più persone
a bordo veicolo, in modo da prevenire la possibilità di
appannamento dei cristalli.
AVVERTENZA Il ricircolo aria interna consente, in base
alla modalità di funzionamento selezionata
(“riscaldamento” o “raffreddamento”), un più rapido
raggiungimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è sconsigliato in
caso di giornate piovose/ fredde per evitare la possibilità
di appannamento dei cristalli.
MANUTENZIONE DELL’IMPIANTO
Durante la stagione invernale l’impianto di
climatizzazione deve essere messo in funzione almeno
una volta al mese per circa 10 minuti. Prima della
stagione estiva far verificare l’efficienza dell’impianto
presso la Rete Assistenziale Fiat. DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO E SPECCHI
RETROVISORI ESTERNI fig. 58
(per versioni/mercati, dove previsto)
Premere il pulsante A per attivare questa funzione;
l’avvenuto inserimento della funzione è evidenziato
dall’accensione della spia sul pulsante stesso.
La funzione è temporizzata e viene disattivata
automaticamente dopo 20 minuti. Per escludere
anticipatamente la funzione, premere nuovamente il
pulsante A.
AVVERTENZA Non applicare adesivi sulla parte interna
del cristallo posteriore in corrispondenza dei filamenti
del lunotto termico per evitare di danneggiarlo.
L’impianto utilizza fluido refrigerante
R134a che, in caso di perdite accidentali,
non danneggia l’ambiente. Evitare
assolutamente l’uso di fluido R12 incompatibile
con i componenti dell’impianto stesso.
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 59

60
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

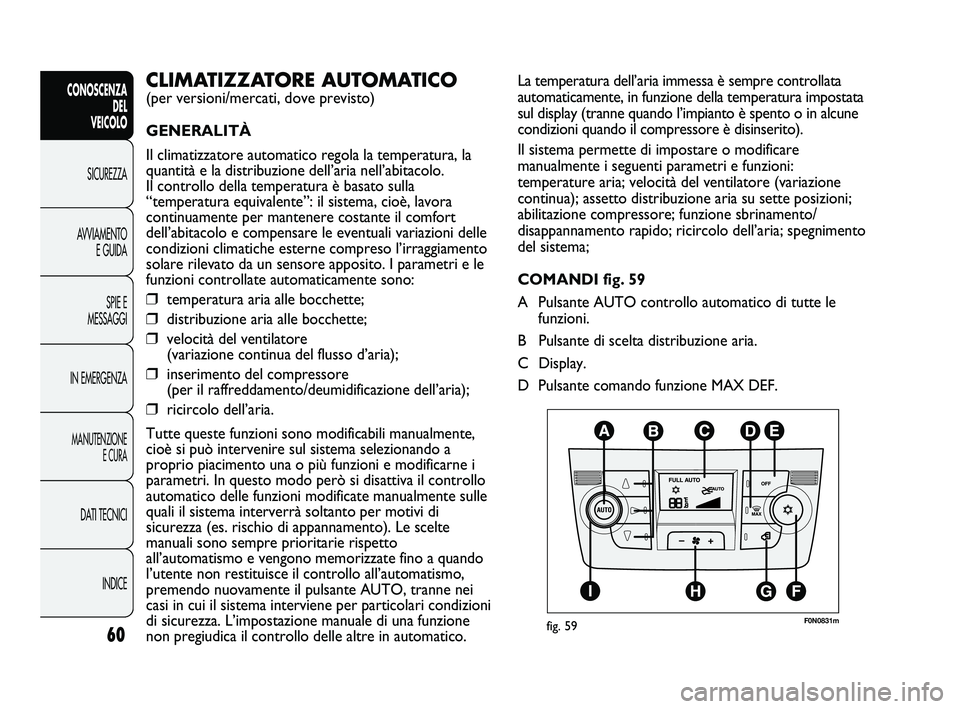

La temperatura dell’aria immessa è sempre controllata
automaticamente, in funzione della temperatura impostata
sul display (tranne quando l’impianto è spento o in alcune
condizioni quando il compressore è disinserito).
Il sistema permette di impostare o modificare
manualmente i seguenti parametri e funzioni:
temperature aria; velocità del ventilatore (variazione
continua); assetto distribuzione aria su sette posizioni;
abilitazione compressore; funzione sbrinamento/
disappannamento rapido; ricircolo dell’aria; spegnimento
del sistema;
COMANDI fig. 59
A Pulsante AUTO controllo automatico di tutte le
funzioni.
B Pulsante di scelta distribuzione aria.
C Display.
D Pulsante comando funzione MAX DEF.CLIMATIZZATORE AUTOMATICO
(per versioni/mercati, dove previsto)
GENERALITÀ
Il climatizzatore automatico regola la temperatura, la
quantità e la distribuzione dell’aria nell’abitacolo.
Il controllo della temperatura è basato sulla
“temperatura equivalente”: il sistema, cioè, lavora
continuamente per mantenere costante il comfort
dell’abitacolo e compensare le eventuali variazioni delle
condizioni climatiche esterne compreso l’irraggiamento
solare rilevato da un sensore apposito. I parametri e le
funzioni controllate automaticamente sono:
❒temperatura aria alle bocchette;
❒distribuzione aria alle bocchette;
❒velocità del ventilatore
(variazione continua del flusso d’aria);
❒inserimento del compressore
(per il raffreddamento/deumidificazione dell’aria);
❒ricircolo dell’aria.
Tutte queste funzioni sono modificabili manualmente,
cioè si può intervenire sul sistema selezionando a
proprio piacimento una o più funzioni e modificarne i
parametri. In questo modo però si disattiva il controllo
automatico delle funzioni modificate manualmente sulle
quali il sistema interverrà soltanto per motivi di
sicurezza (es. rischio di appannamento). Le scelte
manuali sono sempre prioritarie rispetto
all’automatismo e vengono memorizzate fino a quando
l’utente non restituisce il controllo all’automatismo,
premendo nuovamente il pulsante AUTO, tranne nei
casi in cui il sistema interviene per particolari condizioni
di sicurezza. L’impostazione manuale di una funzione
non pregiudica il controllo delle altre in automatico.
F0N0831mfig. 59
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 60

61
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

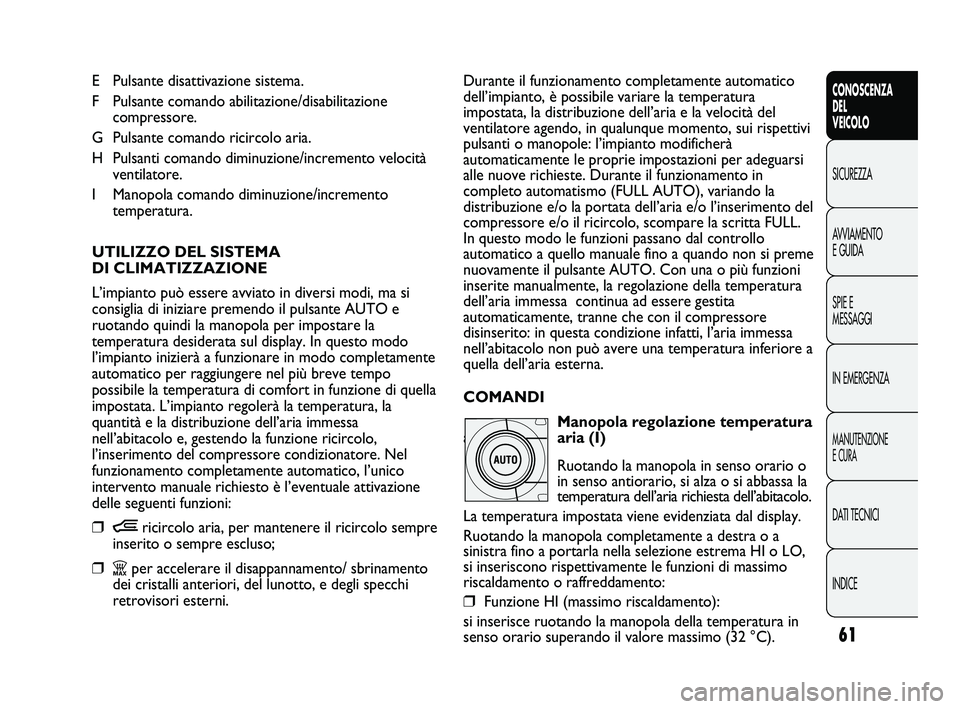

E Pulsante disattivazione sistema.
F Pulsante comando abilitazione/disabilitazione
compressore.
G Pulsante comando ricircolo aria.
H Pulsanti comando diminuzione/incremento velocità
ventilatore.
I Manopola comando diminuzione/incremento
temperatura.
UTILIZZO DEL SISTEMA
DI CLIMATIZZAZIONE
L’impianto può essere avviato in diversi modi, ma si
consiglia di iniziare premendo il pulsante AUTO e
ruotando quindi la manopola per impostare la
temperatura desiderata sul display. In questo modo
l’impianto inizierà a funzionare in modo completamente
automatico per raggiungere nel più breve tempo
possibile la temperatura di comfort in funzione di quella
impostata. L’impianto regolerà la temperatura, la
quantità e la distribuzione dell’aria immessa
nell’abitacolo e, gestendo la funzione ricircolo,
l’inserimento del compressore condizionatore. Nel
funzionamento completamente automatico, l’unico
intervento manuale richiesto è l’eventuale attivazione
delle seguenti funzioni:
❒Òricircolo aria, per mantenere il ricircolo sempre
inserito o sempre escluso;
❒Zper accelerare il disappannamento/ sbrinamento
dei cristalli anteriori, del lunotto, e degli specchi
retrovisori esterni.Durante il funzionamento completamente automatico
dell’impianto, è possibile variare la temperatura
impostata, la distribuzione dell’aria e la velocità del
ventilatore agendo, in qualunque momento, sui rispettivi
pulsanti o manopole: l’impianto modificherà
automaticamente le proprie impostazioni per adeguarsi
alle nuove richieste. Durante il funzionamento in
completo automatismo (FULL AUTO), variando la
distribuzione e/o la portata dell’aria e/o l’inserimento del
compressore e/o il ricircolo, scompare la scritta FULL.
In questo modo le funzioni passano dal controllo
automatico a quello manuale fino a quando non si preme
nuovamente il pulsante AUTO. Con una o più funzioni
inserite manualmente, la regolazione della temperatura
dell’aria immessa continua ad essere gestita
automaticamente, tranne che con il compressore
disinserito: in questa condizione infatti, l’aria immessa
nell’abitacolo non può avere una temperatura inferiore a
quella dell’aria esterna.
COMANDI
Manopola regolazione temperatura
ari aria (I)
Ruotando la manopola in senso orario o
in senso antiorario, si alza o si abbassa la
temperatura dell’aria richiesta dell’abitacolo.
La temperatura impostata viene evidenziata dal display.
Ruotando la manopola completamente a destra o a
sinistra fino a portarla nella selezione estrema HI o LO,
si inseriscono rispettivamente le funzioni di massimo
riscaldamento o raffreddamento:
❒Funzione HI (massimo riscaldamento):
si inserisce ruotando la manopola della temperatura in
senso orario superando il valore massimo (32 °C).
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 61

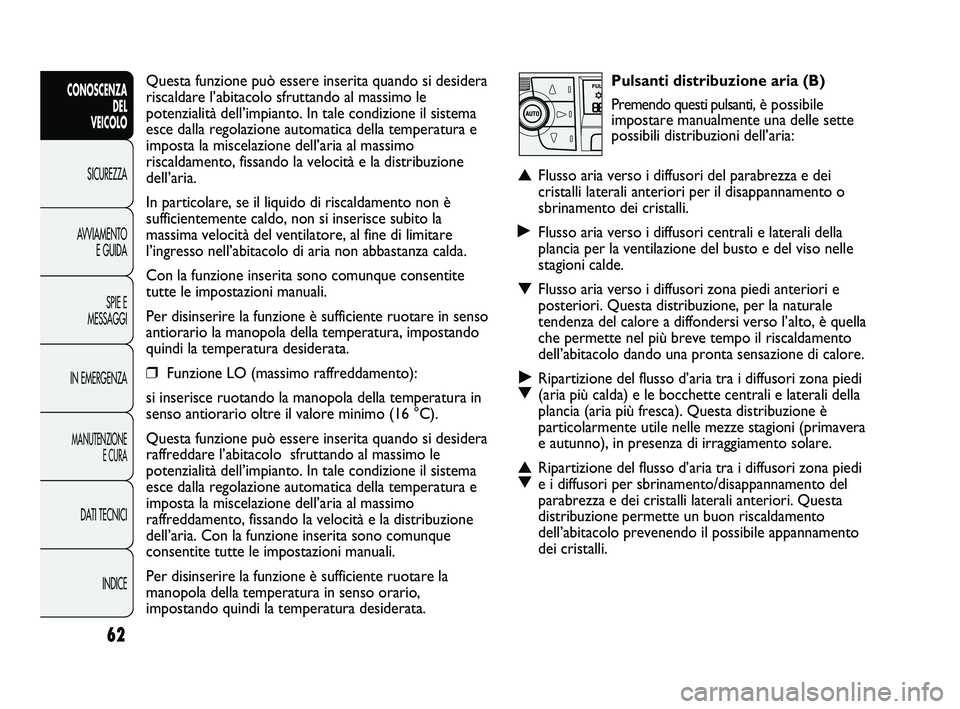

Pulsanti distribuzione aria (B)
Premendo questi pulsanti, è possibile
impostare manualmente una delle sette
possibili distribuzioni dell’aria:
▲Flusso aria verso i diffusori del parabrezza e dei
cristalli laterali anteriori per il disappannamento o
sbrinamento dei cristalli.
˙Flusso aria verso i diffusori centrali e laterali della
plancia per la ventilazione del busto e del viso nelle
stagioni calde.
▼Flusso aria verso i diffusori zona piedi anteriori e
posteriori. Questa distribuzione, per la naturale
tendenza del calore a diffondersi verso l’alto, è quella
che permette nel più breve tempo il riscaldamento
dell’abitacolo dando una pronta sensazione di calore.
˙
▼Ripartizione del flusso d’aria tra i diffusori zona piedi
(aria più calda) e le bocchette centrali e laterali della
plancia (aria più fresca). Questa distribuzione è
particolarmente utile nelle mezze stagioni (primavera
e autunno), in presenza di irraggiamento solare.
▲
▼Ripartizione del flusso d’aria tra i diffusori zona piedi
e i diffusori per sbrinamento/disappannamento del
parabrezza e dei cristalli laterali anteriori. Questa
distribuzione permette un buon riscaldamento
dell’abitacolo prevenendo il possibile appannamento
dei cristalli.
Questa funzione può essere inserita quando si desidera
riscaldare l’abitacolo sfruttando al massimo le
potenzialità dell’impianto. In tale condizione il sistema
esce dalla regolazione automatica della temperatura e
imposta la miscelazione dell’aria al massimo
riscaldamento, fissando la velocità e la distribuzione
dell’aria.
In particolare, se il liquido di riscaldamento non è
sufficientemente caldo, non si inserisce subito la
massima velocità del ventilatore, al fine di limitare
l’ingresso nell’abitacolo di aria non abbastanza calda.
Con la funzione inserita sono comunque consentite
tutte le impostazioni manuali.
Per disinserire la funzione è sufficiente ruotare in senso
antiorario la manopola della temperatura, impostando
quindi la temperatura desiderata.
❒Funzione LO (massimo raffreddamento):
si inserisce ruotando la manopola della temperatura in
senso antiorario oltre il valore minimo (16 °C).
Questa funzione può essere inserita quando si desidera
raffreddare l’abitacolo sfruttando al massimo le
potenzialità dell’impianto. In tale condizione il sistema
esce dalla regolazione automatica della temperatura e
imposta la miscelazione dell’aria al massimo
raffreddamento, fissando la velocità e la distribuzione
dell’aria. Con la funzione inserita sono comunque
consentite tutte le impostazioni manuali.
Per disinserire la funzione è sufficiente ruotare la
manopola della temperatura in senso orario,
impostando quindi la temperatura desiderata.
62
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 62

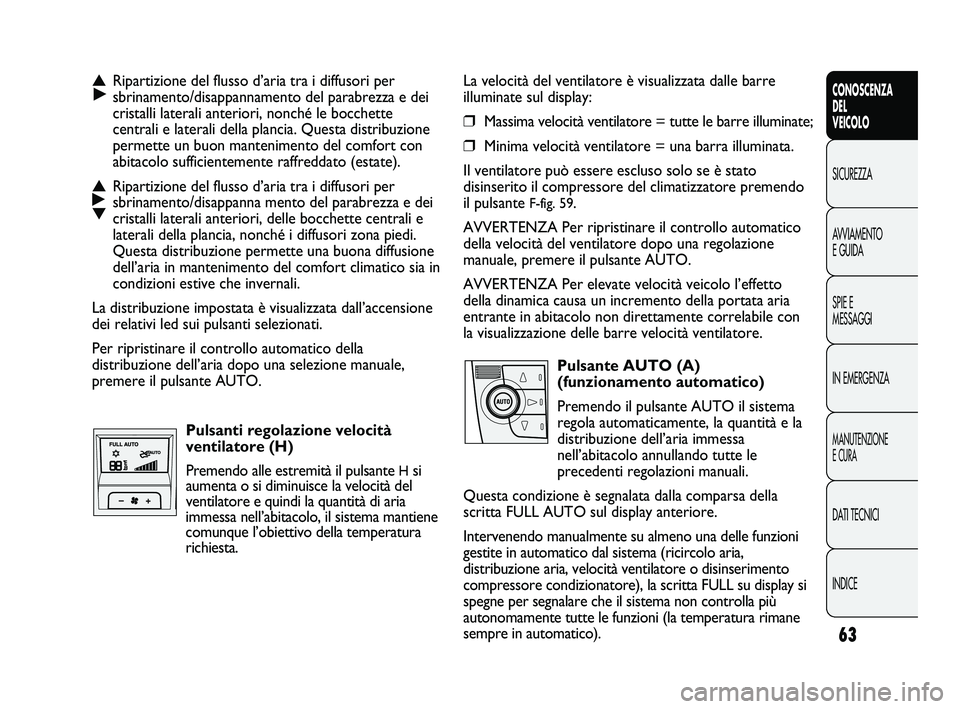

63
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
La velocità del ventilatore è visualizzata dalle barre
illuminate sul display:
❒Massima velocità ventilatore = tutte le barre illuminate;
❒Minima velocità ventilatore = una barra illuminata.
Il ventilatore può essere escluso solo se è stato
disinserito il compressore del climatizzatore premendo
il pulsante
F-fig. 59.
AVVERTENZA Per ripristinare il controllo automatico
della velocità del ventilatore dopo una regolazione
manuale, premere il pulsante AUTO.
AVVERTENZA Per elevate velocità veicolo l’effetto
della dinamica causa un incremento della portata aria
entrante in abitacolo non direttamente correlabile con
la visualizzazione delle barre velocità ventilatore.
Pulsante AUTO (A)
(funzionamento automatico)
Premendo il pulsante AUTO il sistema
regola automaticamente, la quantità e la
distribuzione dell’aria immessa
nell’abitacolo annullando tutte le
precedenti regolazioni manuali.
Questa condizione è segnalata dalla comparsa della
scritta FULL AUTO sul display anteriore.
Intervenendo manualmente su almeno una delle funzioni
gestite in automatico dal sistema (ricircolo aria,
distribuzione aria, velocità ventilatore o disinserimento
compressore condizionatore), la scritta FULL su display si
spegne per segnalare che il sistema non controlla più
autonomamente tutte le funzioni (la temperatura rimane
sempre in automatico).
▲
˙Ripartizione del flusso d’aria tra i diffusori per
sbrinamento/disappannamento del parabrezza e dei
cristalli laterali anteriori, nonché le bocchette
centrali e laterali della plancia. Questa distribuzione
permette un buon mantenimento del comfort con
abitacolo sufficientemente raffreddato (estate).
▲
˙
▼Ripartizione del flusso d’aria tra i diffusori per
sbrinamento/disappanna mento del parabrezza e dei
cristalli laterali anteriori, delle bocchette centrali e
laterali della plancia, nonché i diffusori zona piedi.
Questa distribuzione permette una buona diffusione
dell’aria in mantenimento del comfort climatico sia in
condizioni estive che invernali.
La distribuzione impostata è visualizzata dall’accensione
dei relativi led sui pulsanti selezionati.
Per ripristinare il controllo automatico della
distribuzione dell’aria dopo una selezione manuale,
premere il pulsante AUTO.
Pulsanti regolazione velocità
ventilatore (H)
Premendo alle estremità il pulsante
Hsi
aumenta o si diminuisce la velocità del
ventilatore e quindi la quantità di aria
immessa nell’abitacolo, il sistema mantiene
comunque l’obiettivo della temperatura
richiesta.
037-128 DUCATO LUM I 7ed 12-05-2010 13:40 Pagina 63
