2010 Alfa Romeo Giulietta Instructieboek (in Dutch)

bewust onbedrukt gehouden pagina.
151-160 Alfa Giulietta NL 3ed 2-04-2010 10:30 Pagina 160

161
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
NOODGEVALLEN
In geval van nood raden wij u aan het gratis nummer te bellen dat in de Service- en garantiehandleiding
vermeld staat. U kunt ook de site www.alfaromeo.com raadplegen voor de dichtstbijzijnde vestiging
van het Alfa Romeo Servicenetwerk.
MOTOR STARTEN
Als het lampje Yop het instrumentenpaneel blijft branden, wendt
u dan onmiddellijk tot het Alfa Romeo Servicenetwerk.
STARTEN MET EEN HULPACCU
Als de accu leeg is, kan de motor worden gestart met een hulp-
accu, die dezelfde of een iets grotere capaciteit moet hebben als
de lege accu.
Ga voor het starten als volgt te werk fig. 112:
❍sluit de plusklem (+) van de hulpaccu uitsluitend op het aan-
gegeven punt op de accu van de auto aan (aanduiding OK
figuur 112) en niet op andere punten;
❍sluit een tweede startkabel aan op de minpool (−) van de hulp-
accu en op de massakabel
Eop de motor of de versnellings-
bak van de auto die gestart moet worden;
❍neem als de motor draait, de startkabels in de omgekeerde
volgorde los.
Als de motor na enkele pogingen niet aanslaat, wendt u dan tot
het Alfa Romeo Servicenetwerk.
BELANGRIJK Verbind de minklemmen van de twee accu’s niet di-
rect met elkaar! Als de hulpaccu is geïnstalleerd aan boord van een
andere auto, mogen tussen deze auto en de auto met de lege ac-
cu niet per ongeluk metalen delen met elkaar in verbinding staan.
fig. 112A0K0247m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 161

162
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

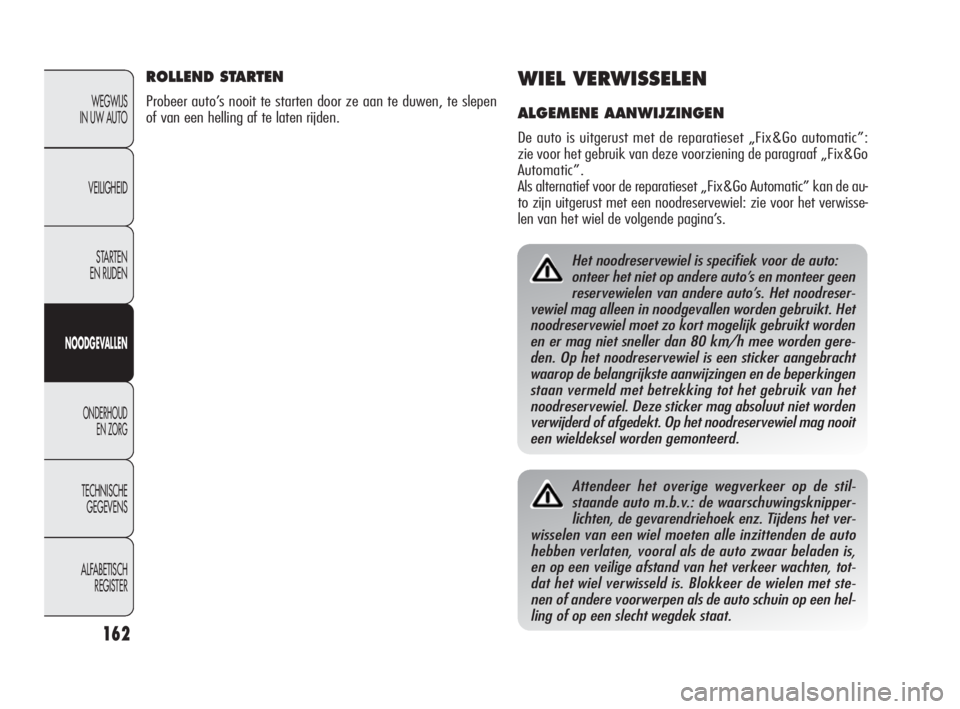

Het noodreservewiel is specifiek voor de auto:
onteer het niet op andere auto’s en monteer geen
reservewielen van andere auto’s. Het noodreser-
vewiel mag alleen in noodgevallen worden gebruikt. Het
noodreservewiel moet zo kort mogelijk gebruikt worden
en er mag niet sneller dan 80 km/h mee worden gere-
den. Op het noodreservewiel is een sticker aangebracht
waarop de belangrijkste aanwijzingen en de beperkingen
staan vermeld met betrekking tot het gebruik van het
noodreservewiel. Deze sticker mag absoluut niet worden
verwijderd of afgedekt. Op het noodreservewiel mag nooit
een wieldeksel worden gemonteerd.
WIEL VERWISSELEN
ALGEMENE AANWIJZINGEN
De auto is uitgerust met de reparatieset „Fix&Go automatic”:
zie voor het gebruik van deze voorziening de paragraaf „Fix&Go
Automatic”.
Als alternatief voor de reparatieset „Fix&Go Automatic” kan de au-
to zijn uitgerust met een noodreservewiel: zie voor het verwisse-
len van het wiel de volgende pagina’s.
Attendeer het overige wegverkeer op de stil-
staande auto m.b.v.: de waarschuwingsknipper-
lichten, de gevarendriehoek enz. Tijdens het ver-
wisselen van een wiel moeten alle inzittenden de auto
hebben verlaten, vooral als de auto zwaar beladen is,
en op een veilige afstand van het verkeer wachten, tot-
dat het wiel verwisseld is. Blokkeer de wielen met ste-
nen of andere voorwerpen als de auto schuin op een hel-
ling of op een slecht wegdek staat.
ROLLEND STARTEN
Probeer auto’s nooit te starten door ze aan te duwen, te slepen
of van een helling af te laten rijden.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 162

163
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De krik dient uitsluitend voor het verwisselen van
een wiel van de auto waarbij de krik geleverd is
of voor auto’s van hetzelfde model. Gebruik de
krik niet voor het opkrikken van andere auto’s. En beslist
nooit voor het uitvoeren van werkzaamheden onder de
auto. Als de krik niet juist geplaatst wordt, kan de opge-
krikte auto van de krik vallen. Op een sticker op de krik
is het maximum hefvermogen aangegeven; de krik mag
nooit voor een zwaardere last worden gebruikt. Het nood-
reservewiel is niet geschikt voor de montage van sneeuw-
kettingen. Als u een lekke voorband (aangedreven wiel)
hebt en er moet met sneeuwkettingen worden gereden,
dan moet u een wiel van de achteras afhalen en daarvoor
i
n de plaats het noodreservewiel monteren. Zo hebt u op
de vooras twee normale wielen waarop uw sneeuwket-
tingen kunt monteren.
Door een verkeerde montage kan het wieldeksel
tijdens het rijden loslaten. Maak het ventiel abso-
luut niet open. Plaats geen enkel stuk gereedschap
tussen velg en band. Controleer regelmatig de spanning
van de banden en van het noodreservewiel (zie hoofd-
stuk „Technische gegevens”).Bij een gemonteerd noodreservewiel veranderen
de rij-eigenschappen van de auto. Vermijd met vol
gas optrekken, bruusk remmen en hoge snelhe-
den in de bochten. Het noodreservewiel heeft een le-
vensduur van ongeveer 3000 km. Na deze afstand moet
de band van het noodreservewiel vervangen worden door
een nieuwe band van hetzelfde type. Monteer nooit een
normale band op de velg van het noodreservewiel. Laat
het verwisselde wiel zo snel mogelijk repareren en mon-
teren. Gebruik nooit twee of meer noodreservewielen.
Smeer voor montage de schroefdraad van de wielbou-
ten niet met vet: de bouten kunnen loslopen.
KRIK
Het is nodig te weten dat:
❍de krik 1,76 kg weegt;
❍de krik geen afstelwerkzaamheden vereist;
❍de krik bij beschadiging vervangen moet worden door een krik
van hetzelfde type;
❍buiten de slinger geen enkel ander gereedschap op de krik
gemonteerd mag worden.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 163

164
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Ga voor het verwisselen van een wiel als volgt te werk:
❍stop de auto op een plaats waar het verkeer niet in gevaar
wordt gebracht en in alle veiligheid het wiel kan worden ver-
wisseld. Zet de auto op een vlakke en stevige ondergrond;
❍zet de motor uit, trek de handrem aan en schakel de 1ever-
snelling of de achteruit in; trek het veiligheidshesje met re-
flecterende strepen aan (wettelijk verplicht) voordat u de au-
to verlaat;
❍open de achterklep, trek aan de lus A-fig. 113 en trek de be-
kleding omhoog;
❍draai m.b.v. sleutel A-fig. 114 uit de gereedschaphouder, de
blokkeerschroef los, neem de gereedschaphouder B uit en zet
de houder dicht bij het te verwisselen wiel; neem daarna het
noodreservewiel C uit;
fig. 115A0K0038m
❍pak de sleutel A-fig. 115 en draai de wielbouten van het te ver-
wisselen wiel ongeveer een slag los. Schud bij uitvoeringen met
lichtmetalen velgen enige malen aan de bovenkant van de car-
rosserie, waardoor de velg los van de wielnaaf kan komen;
fig. 114A0K0124m
fig. 113A0K0168m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 164

165
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

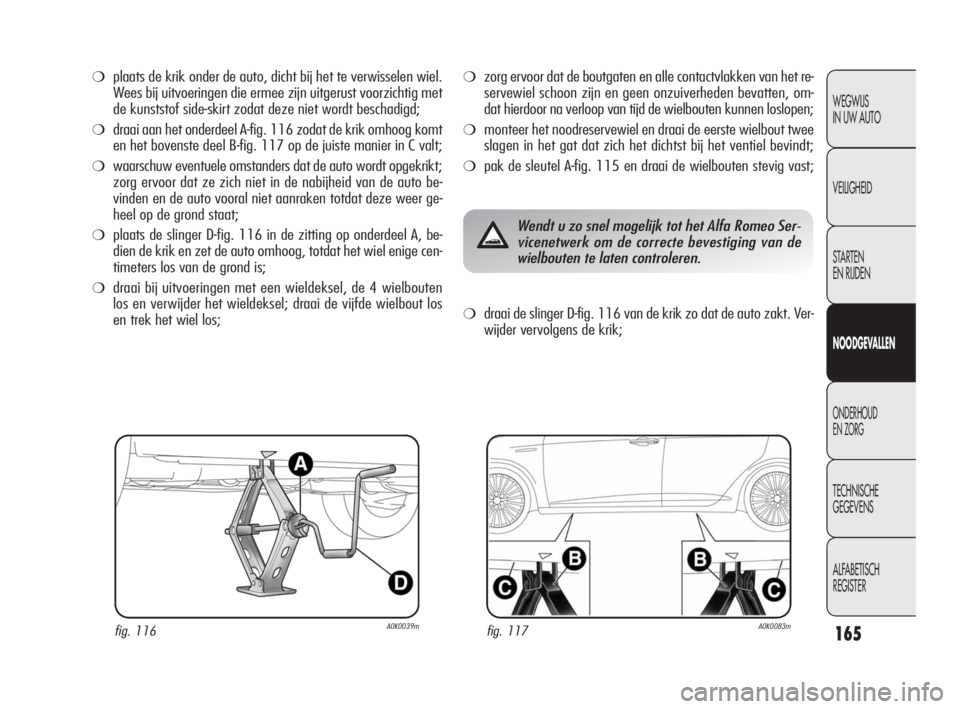

❍plaats de krik onder de auto, dicht bij het te verwisselen wiel.
Wees bij uitvoeringen die ermee zijn uitgerust voorzichtig met
de kunststof side-skirt zodat deze niet wordt beschadigd;
❍draai aan het onderdeel A-fig. 116 zodat de krik omhoog komt
en het bovenste deel B-fig. 117 op de juiste manier in C valt;
❍waarschuw eventuele omstanders dat de auto wordt opgekrikt;
zorg ervoor dat ze zich niet in de nabijheid van de auto be-
vinden en de auto vooral niet aanraken totdat deze weer ge-
heel op de grond staat;
❍plaats de slinger D-fig. 116 in de zitting op onderdeel A, be-
dien de krik en zet de auto omhoog, totdat het wiel enige cen-
timeters los van de grond is;
❍draai bij uitvoeringen met een wieldeksel, de 4 wielbouten
los en verwijder het wieldeksel; draai de vijfde wielbout los
en trek het wiel los;
❍zorg ervoor dat de boutgaten en alle contactvlakken van het re-
servewiel schoon zijn en geen onzuiverheden bevatten, om-
dat hierdoor na verloop van tijd de wielbouten kunnen loslopen;
❍monteer het noodreservewiel en draai de eerste wielbout twee
slagen in het gat dat zich het dichtst bij het ventiel bevindt;
❍pak de sleutel A-fig. 115 en draai de wielbouten stevig vast;
fig. 116A0K0039mfig. 117A0K0083m
❍draai de slinger D-fig. 116 van de krik zo dat de auto zakt. Ver-
wijder vervolgens de krik;
Wendt u zo snel mogelijk tot het Alfa Romeo Ser-
vicenetwerk om de correcte bevestiging van de
wielbouten te laten controleren.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 165

166
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 118A0K0040mfig. 119A0K0235m
❍draai met de sleutel A-fig. 115 de wielbouten kruiselings ste-
vig vast, in de volgorde die in fig. 118 is aangegeven;
❍als u een wiel met een lichtmetalen velg verwisselt, dan raden
wij u aan om het wiel met de gepolijste zijde naar boven ge-
richt op te bergen.
Monteer zo snel mogelijk het normale wiel weer; als het normale
wiel in het reservewielvak is geplaatst, dan ontstaat door de grote-
re afmetingen dan die van het noodreservewiel, een geringe onef-
fenheid in de vloer van de bagageruimte.
SUBWOOFER VERWIJDEREN
(uitvoeringen met Bose HI-FI-systeem)
(voor bepaalde uitvoeringen/markten)
BELANGRIJK De volgende procedure geldt alleen voor auto’s die
zijn uitgerust met een Bose HI-FI-audio-installatie met subwoofer
(voor bepaalde uitvoeringen/markten).
Subwoofer en noodreser vewiel
Bij deze uitvoeringen bevindt het gereedschap voor het vervan-
gen van het wiel zich in een houder links in de bagageruimte (zie
fig. 119). De krik is in een tas opgeborgen die eveneens links in
de bagageruimte is geplaatst (zie fig. 119a).
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 166

167
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

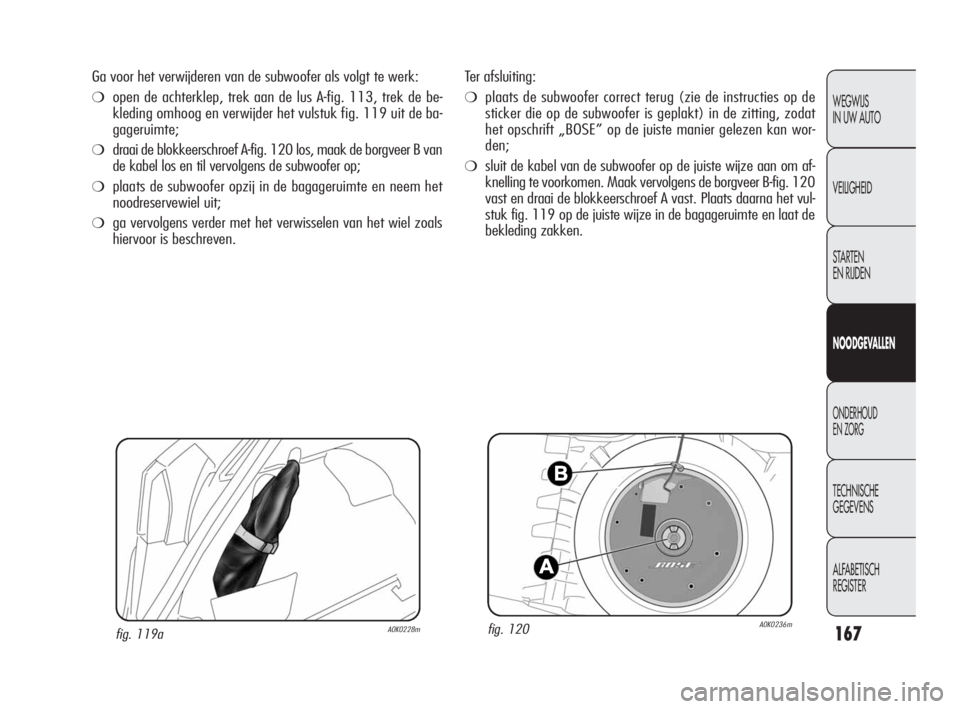

Ter afsluiting:
❍plaats de subwoofer correct terug (zie de instructies op de
sticker die op de subwoofer is geplakt) in de zitting, zodat
het opschrift „BOSE” op de juiste manier gelezen kan wor-
den;
❍sluit de kabel van de subwoofer op de juiste wijze aan om af-
knelling te voorkomen. Maak vervolgens de borgveer B-fig. 120
vast en draai de blokkeerschroef A vast. Plaats daarna het vul-
stuk fig. 119 op de juiste wijze in de bagageruimte en laat de
bekleding zakken.
fig. 120A0K0236mfig. 119aA0K0228m
Ga voor het verwijderen van de subwoofer als volgt te werk:
❍open de achterklep, trek aan de lus A-fig. 113, trek de be-
kleding omhoog en verwijder het vulstuk fig. 119 uit de ba-
gageruimte;
❍draai de blokkeerschroef A-fig. 120 los, maak de borgveer B van
de kabel los en til vervolgens de subwoofer op;
❍plaats de subwoofer opzij in de bagageruimte en neem het
noodreservewiel uit;
❍ga vervolgens verder met het verwisselen van het wiel zoals
hiervoor is beschreven.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 167
