Geachte cliënt,
Wij feliciteren u met uw aankoop en bedanken u dat u voor een Alfa Romeo hebt gekozen.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Alfa Romeo volledig
te benutten.
U zult niet alleen de bijzondere eigenschappen ontdekken van uw Alfa Romeo maar ook belangrijke aanwijzingen vinden voor de ver-
zorging, het onderhoud, de rijveiligheid en het geprogrammeerd onderhoud.
Wij raden u aan om de aanwijzingen en tips bij de onderstaande symbolen aandachtig te lezen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde „Service- en garantiehandleiding” vindt u de extra service van Alfa Romeo:
– het garantiecertificaat en de bijbehorende voorwaarden;
– een overzicht van de speciale aanvullende service voor cliënten van Alfa Romeo.
Wij zijn ervan overtuigd dat u met behulp van deze boekjes spoedig met uw auto vertrouwd zult raken en dat uw nieuwe auto en de
ondersteuning van het Alfa Romeo Servicenetwerk u volledig tevreden zullen stellen.
Veel leesplezier en goede reis!
Hoewel in dit Instructieboekje alle uitvoeringen van de Alfa Romeo Giulietta beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting, de motoruitvoering en het
model van de auto die u gekocht hebt. De gegevens in deze publicatie zijn uitsluitend indicatief bedoeld.
Fiat Group Automobiles behoudt zich het recht voor op elk moment de in deze publicatie beschreven
modellen om technische of commerciële redenen te wijzigen. Wendt u tot het Alfa Romeo
Servicenetwerk voor meer informatie.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 1

BRANDSTOF TANKEN
Benzinemotoren: tank uitsluitend loodvrije benzine
met een minimum octaangetal van 95 RON.
Dieselmotoren: tank uitsluitend diesel voor motor-
voertuigen conform de Europese specificatie EN590. Het gebruik
van andere producten of mengsels kan de motor onherstelbaar be-
schadigen en het vervallen van de garantie tot gevolg hebben.
MOTOR STARTEN
Benzinemotoren: controleer of de handrem is aange-
trokken; zet de versnellingspook in vrij; trap het koppe-
lingspedaal volledig in, maar trap het gaspedaal niet in;
draai vervolgens de contactsleutel in stand AVV en laat
de sleutel los zodra de motor aanslaat.
Dieselmotoren: draai de contactsleutel in stand MAR en wacht
tot de waarschuwingslampjes
Yenmdoven; draai de contact-
sleutel in stand AVV en laat de sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de kata-
lysator hoge temperaturen. Parkeer de auto dus niet op
gras of boven droge bladeren, dennennaalden of ander
ontvlambaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem dat conti-
nu controles uitvoert op de componenten die van invloed
zijn op de uitlaatgasemissie, zodat overmatige vervuiling
van het milieu wordt voorkomen.
ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren
die stroom verbruiken (waardoor de accu langzaam kan
ontladen), wendt u dan tot het Alfa Romeo Servicenet-
werk. Deze kan controleren of de elektrische installatie
van de auto geschikt is voor het extra stroomverbruik.
CODE CARD(voor bepaalde uitvoeringen/markten)
Bewaar deze op een veilige plaats, maar niet in de auto.
Wij raden u aan de elektronische code van de CODE-card
te noteren en altijd bij u te hebben, omdat deze onmis-
baar is voor het uitvoeren van een noodstart.
GEPROGRAMMEERD ONDERHOUD
Bedenk dat een goed onderhoud van de auto de beste ma-
nier is om de prestaties en de veiligheid van de auto ge-
durende langere tijd te garanderen. Daarbij wordt ook
het milieu ontzien en blijven de exploitatiekosten laag.
IN HET INSTRUCTIEBOEKJE…
…treft u informatie, tips en belangrijke waarschuwingen
aan voor het juiste gebruik, de rijveiligheid en het onder-
houd van uw auto. Let vooral op de symbolen
"(veilig-
heid van de inzittenden)#(bescherming van het milieu)â(conditie van de auto).
ABSOLUUT LEZEN!
K


001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 2

6
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SNELHEIDSMETER
Geeft de snelheid van de auto aan.
TOERENTELLER
De toerenteller geeft het toerental van de motor aan.
BRANDSTOFMETER
De wijzer geeft de hoeveelheid brandstof aan die in de tank aan-
wezig is.
0 – brandstoftank leeg.
1 – brandstoftank vol.
Het lampje in de meter gaat branden als er nog ongeveer 8 tot 10
liter brandstof in de tank aanwezig is; tank in dit geval zo snel
mogelijk.
KOELVLOEISTOFTEMPERATUURMETER
De wijzer geeft de temperatuur aan van de motorkoelvloeistof. Het
lampje in de meter gaat branden bij een te hoge koelvloeistof-
temperatuur; zet in dit geval de motor uit en wendt u tot het Alfa
Romeo Servicenetwerk.
LAMPJES OP HET INSTRUMENTENPANEEL
Algemene opmerkingen
Als een lampje gaat branden, verschijnt bij bepaalde uitvoeringen
ook een bijbehorende melding op het instrumentenpaneel en/of
klinkt er een akoestisch signaal. Deze meldingen zijn beknopt en
uit voorzorg en moeten als een aanvulling worden gezien en niet
als alternatief voor de informatie in dit Instructieboek. Wij raden
u daarom aan dit Instructieboek goed door te lezen. Houdt u bij
een storing altijd aan de aanwijzingen die in dit hoofdstuk be-
schreven worden.
Te laag remvloeistofniveau (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lamp-
je doven. Het lampje (of het symbool op het display)
gaat branden als het remvloeistofniveau in het reservoir onder
het minimum niveau is gedaald, bijvoorbeeld door een lekkage in
het remsysteem.
Op het display verschijnt de bijbehorende melding.
Aangetrokken handrem (rood)
Als u de contactsleutel in stand MAR draait, gaat het lampje bran-
den. Na enkele seconden moet het lampje doven. Het lampje (of
het symbool op het display) gaat branden als de handrem wordt
aangetrokken. Als de auto in beweging is, hoort u ook een akoes-
tisch signaal.
BELANGRIJK Als het lampje tijdens het rijden gaat branden, con-
troleer dan of de handrem niet is aangetrokken.
x
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 6

7
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
StoringinEBD
Als bij een draaiende motor tegelijkertijd de waar-
schuwingslampjes
x(rood) en>(geel) gaan bran-
den, dan is er een storing in het EBD-systeem of is
het systeem niet beschikbaar; in dat geval kunnen bij
hard remmen de achterwielen vroegtijdig blokkeren
waardoor de auto kan slippen. Rijd zeer voorzichtig
naar de dichtstbijzijnde vestiging van het Alfa Romeo
Servicenetwerk om het systeem te laten controleren.
Op het display verschijnt de bijbehorende melding.x
>
Storing ABS (geel)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lamp-
je doven. Het lampje (of het symbool op het display)
gaat branden als het systeem defect is. In dat geval blijft het remsy-
steem normaal werken, maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u zo snel mogelijk tot het Al-
fa Romeo Servicenetwerk. Op het display verschijnt de bijbeho-
rende melding.>
Versleten remblokken (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat bran-
den als de remblokken voor versleten zijn; laat deze in
dat geval zo snel mogelijk vervangen. Op het display verschijnt
de bijbehorende melding.
BELANGRIJK Omdat de auto is uitgerust met een slijtage-indicator
op de remblokken voor, moet u, als deze remblokken worden
vervangen, ook de remblokken achter laten controleren.d
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 7

8
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

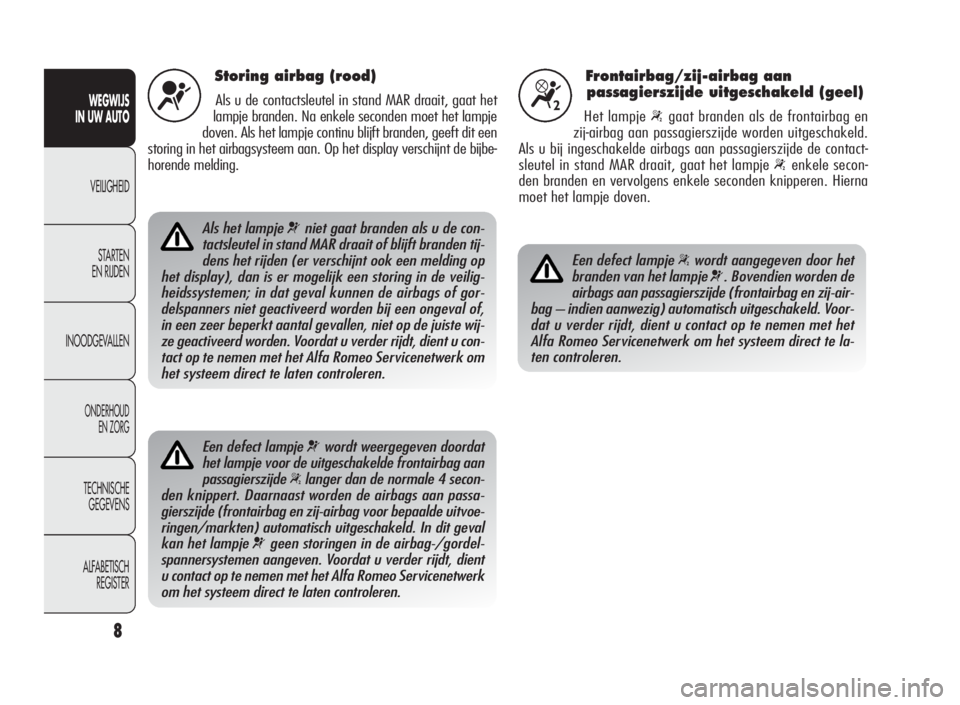

Storing airbag (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Als het lampje continu blijft branden, geeft dit een
storing in het airbagsysteem aan. Op het display verschijnt de bijbe-
horende melding.¬
Als het lampje¬niet gaat branden als u de con-
tactsleutel in stand MAR draait of blijft branden tij-
dens het rijden (er verschijnt ook een melding op
het display), dan is er mogelijk een storing in de veilig-
heidssystemen; in dat geval kunnen de airbags of gor-
delspanners niet geactiveerd worden bij een ongeval of,
in een zeer beperkt aantal gevallen, niet op de juiste wij-
ze geactiveerd worden. Voordat u verder rijdt, dient u con-
tact op te nemen met het Alfa Romeo Servicenetwerk om
het systeem direct te laten controleren.
Een defect lampje¬wordt weergegeven doordat
het lampje voor de uitgeschakelde frontairbag aan
passagierszijde
“langer dan de normale 4 secon-
den knippert. Daarnaast worden de airbags aan passa-
gierszijde (frontairbag en zij-airbag voor bepaalde uitvoe-
ringen/markten) automatisch uitgeschakeld. In dit geval
kan het lampje
¬geen storingen in de airbag-/gordel-
spannersystemen aangeven. Voordat u verder rijdt, dient
u contact op te nemen met het Alfa Romeo Servicenetwerk
om het systeem direct te laten controleren.
Frontairbag/zij-airbag aan
passagierszijde uitgeschakeld (geel)
Het lampje“gaat branden als de frontairbag en
zij-airbag aan passagierszijde worden uitgeschakeld.
Als u bij ingeschakelde airbags aan passagierszijde de contact-
sleutel in stand MAR draait, gaat het lampje
“enkele secon-
den branden en vervolgens enkele seconden knipperen. Hierna
moet het lampje doven.
“
Een defect lampje“wordt aangegeven door het
branden van het lampje
¬. Bovendien worden de
airbags aan passagierszijde (frontairbag en zij-air-
bag – indien aanwezig) automatisch uitgeschakeld. Voor-
dat u verder rijdt, dient u contact op te nemen met het
Alfa Romeo Servicenetwerk om het systeem direct te la-
ten controleren.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 8

9
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Niet omgelegde veiligheidsgordel
(rood)
(voor bepaalde uitvoeringen/markten)
Het lampje gaat continu branden als bij stilstaande au-
to de veiligheidsgordel aan bestuurderszijde niet is omgelegd. Als
de auto rijdt en de veiligheidsgordels voor zijn niet goed omgelegd,
dan gaat het lampje knipperen en klinkt tegelijkertijd een akoes-
tisch signaal (zoemer).
Het akoestische signaal (zoemer) van het SBR-systeem (Seat Belt
Reminder) kan permanent worden uitgeschakeld door het Alfa Ro-
meo Servicenetwerk.
Het systeem kan weer worden ingeschakeld via het Setup-menu.<
Accu wordt niet voldoende
opgeladen (rood)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het lampje
branden. Het moet doven nadat de motor is aangeslagen (als de mo-
tor stationair draait, kan het voorkomen dat het lampje iets later dooft).
Als het lampje (of het symbool op het display) blijft branden
of knipperen, wendt u dan onmiddellijk tot het Alfa Romeo Ser-
vicenetwerk.w
Storing actieve Dual Pinion
stuurinrichting (rood)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje doven. Als
het lampje (of het symbool op het display) blijft branden, werkt
de stuurbekrachtiging niet meer en kan er meer kracht nodig zijn
voor het draaien van het stuur. Wendt u in dat geval tot het Alfa
Romeo Servicenetwerk. Op het display verschijnt de bijbehorende
melding.
BELANGRIJK Als de accu losgekoppeld is geweest dan moet de stuur-
bekrachtiging geïnitialiseerd worden wat wordt aangegeven door
het branden van het lampje. Om deze procedure uit te voeren is
het voldoende om het stuur tot de uiterste stand naar links en naar
rechts te draaien of 100 meter rechtuit te rijden.g
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 9

10
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
CONTINU BRANDEN:Te lage motoroliedruk
(rood)
KNIPPEREN:Oliekwaliteit onvoldoende
(alleen dieseluitvoeringen met DPF – rood)
Als u de contactsleutel in stand MAR draait, gaat het lampje bran-
den. Het moet doven zodra de motor is aangeslagen.
1. Te lage motoroliedruk
Het lampje gaat continu branden en er verschijnt een melding op
het display (voor bepaalde uitvoeringen/markten) als de motor-
oliedruk onvoldoende is.
v
Als het lampjevtijdens het rijden gaat branden
(op enkele uitvoeringen verschijnt ook een mel-
ding op het display), zet dan onmiddellijk de mo-
tor uit en wendt u tot het Alfa Romeo Servicenetwerk.
2. Oliekwaliteit onvoldoende
(alleen dieseluitvoeringen met DPF)
Het lampje gaat knipperen en er verschijnt (voor bepaalde uit-
voeringen/markten) een bijbehorende melding op het display.
Afhankelijk van de uitvoering knippert het lampje op de volgende
manier:
❍elke twee uur 1 minuut;
❍telkens 3 minuten, waarbij het lampje telkens 5 seconden
dooft, totdat de olie wordt ververst.Iedere keer als de motor na de eerste melding wordt gestart, blijft
het lampje knipperen op de hierboven beschreven wijze, totdat
de olie wordt ververst. Als aanvulling op het lampje toont het dis-
play (voor bepaalde uitvoeringen/markten) ook een bijbehoren-
de melding.
Het knipperen van dit lampje duidt niet op een defect aan de au-
to, maar geeft aan dat door het normale gebruik van de auto de
olie moet worden ververst.
Motorolie wordt slechter van kwaliteit door:
❍overwegend stadsgebruik van de auto waardoor het regene-
ratieproces van het DPF vaker moet worden uitgevoerd;
❍gebruik van de auto voor korte ritten, waardoor de motor niet
goed op bedrijfstemperatuur komt;
❍het vaak onderbreken van het regeneratieproces dat wordt aan-
gegeven door het branden van het DPF-lampje.
Als het lampje gaat branden, moet de motorolie
van onvoldoende kwaliteit zo snel mogelijk wor-
den ververst; er mag zeker niet nog meer dan
500 km worden doorgereden nadat het lampje voor de
eerste keer is gaan branden. Als bovenstaande richtlijn
niet wordt opgevolgd, dan kan dat ernstige schade aan
de motor veroorzaken en het vervallen van de garantie
tot gevolg hebben. Onthoud dat het branden van dit lamp-
je geen betrekking heeft op de hoeveelheid olie in de mo-
tor. Als het lampje gaat knipperen, dan is het absoluut niet
nodig motorolie bij te vullen.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 10
