VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het Start&Stop-systeem en de be-
stuurder maakt de eigen veiligheidsgordel los en opent het be-
stuurders- of passagiersportier, dan kan de motor daarna alleen
worden gestart m.b.v. de contactsleutel.
De bestuurder wordt op deze situatie geattendeerd door een ge-
luidssignaal en door het knipperen van symbool
Uop het dis-
play (op enkele uitvoeringen verschijnt ook een melding).
„ENERGY SAVING”-functie
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de bestuurder 3 minu-
ten geen enkele actie onderneemt, dan zet het Start&Stop-systeem
de motor definitief uit om brandstof te besparen. In dit geval kan
de motor alleen gestart worden m.b.v. de contactsleutel.
OPMERKING Het is in alle gevallen mogelijk de motor draaiend te
houden door het Start&Stop-systeem uit te schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit. De storing
wordt aan de bestuurder getoond door het knipperen van lampje
Uop het display van het instrumentenpaneel en, voor bepaalde
uitvoeringen/markten, het verschijnen van een melding op het dis-
play. Wendt u in dit geval tot het Alfa Romeo Servicenetwerk.
AUTO LANGERE TIJD NIET IN GEBRUIK
Als de auto langere tijd niet wordt gebruikt, dan moet er in het
bijzonder op worden gelet dat de elektrische voeding van de accu
wordt losgemaakt.
Hiervoor moet de aansluiting A-fig. 83 (door bediening van knop B)
worden losgekoppeld van de accuconditiesensor C, die op de min-
pool D van de accu is gemonteerd. Deze sensor mag nooit worden
losgekoppeld van de accu, behalve als de accu wordt vervangen.
fig. 83A0K0179m
Wendt u tot het Alfa Romeo Servicenetwerk als de
accu moet worden vervangen. Vervang de accu
door een accu van hetzelfde type (HEAVY DUTY)
en met dezelfde specificaties.
001-130 Alfa Giulietta NL 5ed 27-07-2010 9:00 Pagina 119

121
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

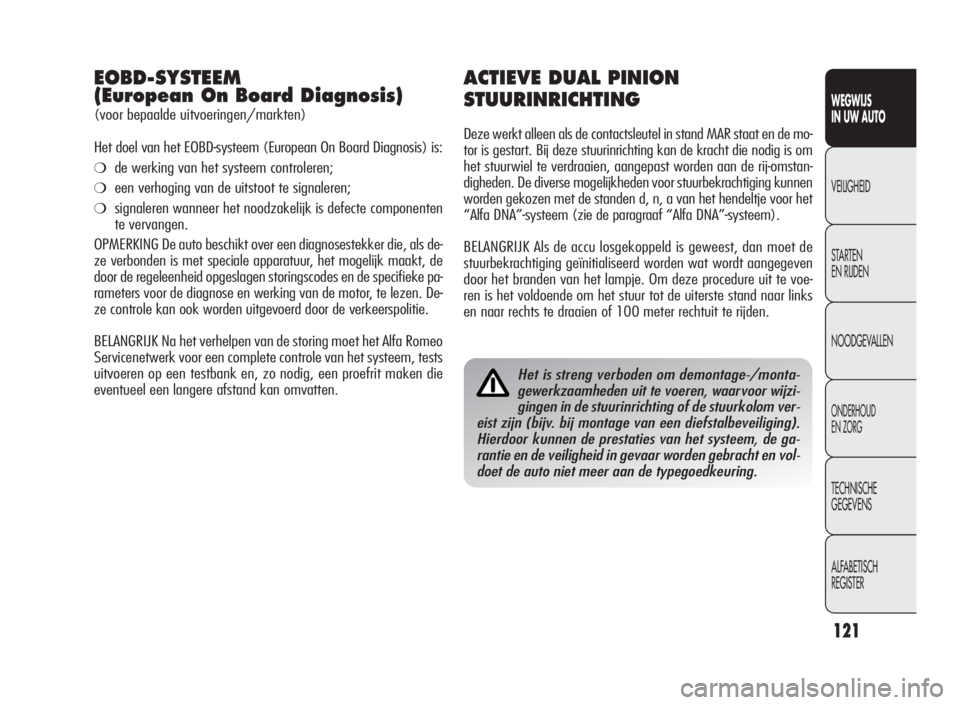

EOBD-SYSTEEM
(European On Board Diagnosis)
(voor bepaalde uitvoeringen/markten)
Het doel van het EOBD-systeem (European On Board Diagnosis) is:
❍de werking van het systeem controleren;
❍een verhoging van de uitstoot te signaleren;
❍signaleren wanneer het noodzakelijk is defecte componenten
te vervangen.
OPMERKING De auto beschikt over een diagnosestekker die, als de-
ze verbonden is met speciale apparatuur, het mogelijk maakt, de
door de regeleenheid opgeslagen storingscodes en de specifieke pa-
rameters voor de diagnose en werking van de motor, te lezen. De-
ze controle kan ook worden uitgevoerd door de verkeerspolitie.
BELANGRIJK Na het verhelpen van de storing moet het Alfa Romeo
Servicenetwerk voor een complete controle van het systeem, tests
uitvoeren op een testbank en, zo nodig, een proefrit maken die
eventueel een langere afstand kan omvatten.
ACTIEVE DUAL PINION
STUURINRICHTING
Deze werkt alleen als de contactsleutel in stand MAR staat en de mo-
tor is gestart. Bij deze stuurinrichting kan de kracht die nodig is om
het stuurwiel te verdraaien, aangepast worden aan de rij-omstan-
digheden. De diverse mogelijkheden voor stuurbekrachtiging kunnen
worden gekozen met de standen d, n, a van het hendeltje voor het
“Alfa DNA”-systeem (zie de paragraaf “Alfa DNA”-systeem).
BELANGRIJK Als de accu losgekoppeld is geweest, dan moet de
stuurbekrachtiging geïnitialiseerd worden wat wordt aangegeven
door het branden van het lampje. Om deze procedure uit te voe-
ren is het voldoende om het stuur tot de uiterste stand naar links
en naar rechts te draaien of 100 meter rechtuit te rijden.
Het is streng verboden om demontage-/monta-
gewerkzaamheden uit te voeren, waarvoor wijzi-
gingen in de stuurinrichting of de stuurkolom ver-
eist zijn (bijv. bij montage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van het systeem, de ga-
rantie en de veiligheid in gevaar worden gebracht en vol-
doet de auto niet meer aan de typegoedkeuring.
001-130 Alfa Giulietta NL 5ed 27-07-2010 9:00 Pagina 121

123
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ELEKTRISCHE/ELEKTRONISCHE
SYSTEMEN MONTEREN
De elektrische/elektronische systemen die na aankoop van de au-
to en binnen de aftersales-service worden gemonteerd, moeten
voorzien zijn van het merkteken:
eCE.
Fiat Group Automobiles S.p.A. autoriseert de montage van zend/
ontvangstapparatuur op voorwaarde dat de montagewerkzaam-
heden op de juiste wijze bij een gespecialiseerd bedrijf worden
uitgevoerd, waarbij de aanwijzingen van de fabrikant in acht moe-
ten worden genomen.
BELANGRIJK Als door de montage van systemen de kenmerken
van de auto worden gewijzigd, kan het kentekenbewijs worden
ingenomen door de bevoegde instanties en eventueel de garan-
tie komen te vervallen bij defecten die veroorzaakt zijn door de
bovengenoemde modificatie of op defecten die direct of indirect
daarvan het gevolg zijn.
Fiat Group Automobiles S.p.A. is op geen enkele wijze aansprake-
lijk voor schade die het gevolg is van de installatie van accessoires
die niet door Fiat Group Automobiles S.p.A. zijn geleverd of aanbe-
volen en die niet conform de geleverde instructies zijn geïnstalleerd.
MONTAGEVOORBEREIDING VOOR
DRAAGBAAR NAVIGATIESYSTEEM
(voor bepaalde uitvoeringen/markten)
Bij auto’s metBlue&Me™kan (als optional) een montage-
voorbereiding aanwezig zijn voor eenBlue&Me™TomTom
®
draagbaar navigatiesysteem, dat is opgenomen in het Alfa
Romeo Lineaccessori-programma.
U kunt het draagbare navigatiesysteem in de speciale beugel ste-
ken die is aangegeven in fig. 87.
fig. 87A0K0143m
001-130 Alfa Giulietta NL 5ed 27-07-2010 9:00 Pagina 123

126
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ALGEMENE OPMERKINGEN
Let tijdens parkeermanoeuvres altijd zeer goed op obstakels die
zich boven of onder de sensoren kunnen bevinden.
Obstakels die zich dicht bij de achterkant van de auto bevinden,
worden onder bepaalde omstandigheden niet door het systeem
gesignaleerd en kunnen dus de auto beschadigen of zelf be-
schadigd worden.
De verantwoordelijkheid tijdens het parkeren en
andere gevaarlijke handelingen ligt altijd en over-
al bij de bestuurder. Controleer als u de auto par-
keert of zich geen personen (in het bijzonder kinderen) of
dieren in de buurt van de auto bevinden. Het systeem moet
als een hulpmiddel voor de bestuurder beschouwd worden.
De bestuurder moet tijdens eventueel gevaarlijke par-
keermanoeuvres altijd volledig zijn aandacht behouden,
ook als deze met lage snelheid worden uitgevoerd.
Hierna staan enkele omstandigheden vermeld die een goede wer-
king van het parkeersysteem kunnen beïnvloeden:
❍een verminderde gevoeligheid van de sensoren en minder goe-
de werking van het parkeerhulpsysteem kan worden veroor-
zaakt door de aanwezigheid op de sensoren van: ijs, sneeuw,
modder, meerdere laklagen;
❍de sensoren signaleren een niet-bestaand object („echo-storing”);
dit wordt veroorzaakt door mechanische storingen, bijvoorbeeld:
wassen van de auto, regen (met veel wind) en hagel;
❍de metingen van de sensoren kunnen beïnvloed worden door
ultrasone systemen (bijv. luchtdrukremmen van vrachtwagens
of pneumatische hamers) die zich in de nabijheid bevinden;
❍de werking van de sensoren kan ook worden beïnvloed door
de stand van de sensoren. Bijvoorbeeld als de stand van de au-
to wordt gewijzigd (door slijtage van schokdempers, wielop-
hanging) of door de banden te verwisselen, de auto te zwaar
te beladen of door speciale aanpassingen waardoor de auto
verlaagd wordt;
❍Obstakels aan de bovenzijde van de auto kunnen niet wor-
den waargenomen, aangezien het systeem alleen obstakels
waarneemt die de auto aan de onderzijde kunnen raken.
Wendt u uitsluitend tot het Alfa Romeo Service-
netwerk voor het opnieuw spuiten van de bumpers
of het eventuele bijwerken van de lak in de buurt
van de sensoren. Als het bijwerken van de lak niet op de
juiste manier wordt uitgevoerd, kan de werking van de
parkeersensoren in gevaar worden gebracht.
001-130 Alfa Giulietta NL 5ed 27-07-2010 9:00 Pagina 126

135
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

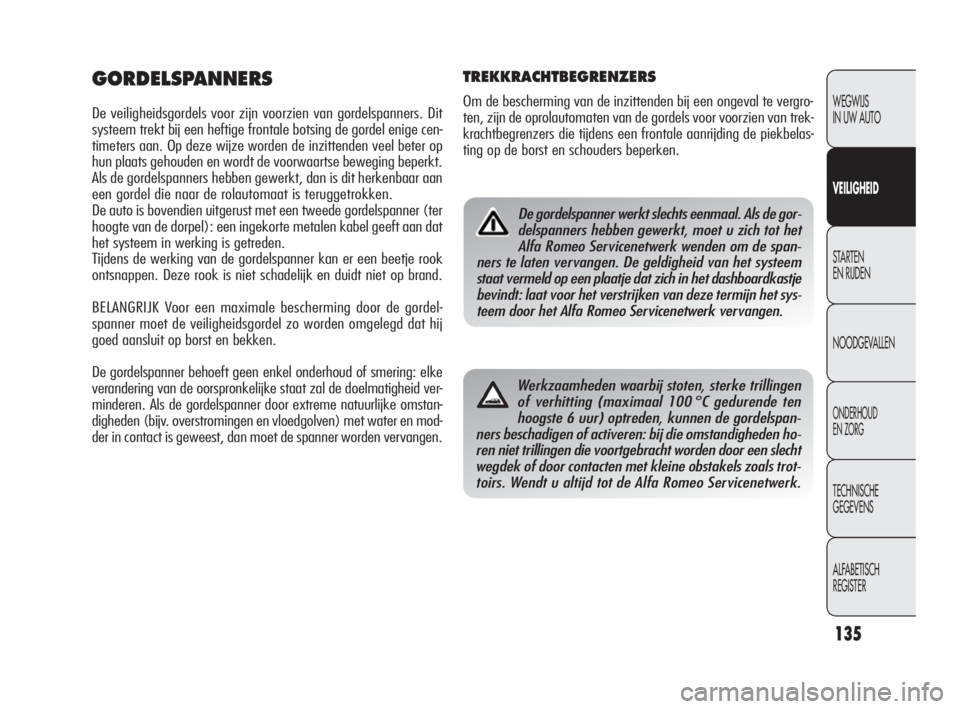

GORDELSPANNERS
De veiligheidsgordels voor zijn voorzien van gordelspanners. Dit
systeem trekt bij een heftige frontale botsing de gordel enige cen-
timeters aan. Op deze wijze worden de inzittenden veel beter op
hun plaats gehouden en wordt de voorwaartse beweging beperkt.
Als de gordelspanners hebben gewerkt, dan is dit herkenbaar aan
een gordel die naar de rolautomaat is teruggetrokken.
De auto is bovendien uitgerust met een tweede gordelspanner (ter
hoogte van de dorpel): een ingekorte metalen kabel geeft aan dat
het systeem in werking is getreden.
Tijdens de werking van de gordelspanner kan er een beetje rook
ontsnappen. Deze rook is niet schadelijk en duidt niet op brand.
BELANGRIJK Voor een maximale bescherming door de gordel-
spanner moet de veiligheidsgordel zo worden omgelegd dat hij
goed aansluit op borst en bekken.
De gordelspanner behoeft geen enkel onderhoud of smering: elke
verandering van de oorspronkelijke staat zal de doelmatigheid ver-
minderen. Als de gordelspanner door extreme natuurlijke omstan-
digheden (bijv. overstromingen en vloedgolven) met water en mod-
der in contact is geweest, dan moet de spanner worden vervangen.
TREKKRACHTBEGRENZERS
Om de bescherming van de inzittenden bij een ongeval te vergro-
ten, zijn de oprolautomaten van de gordels voor voorzien van trek-
krachtbegrenzers die tijdens een frontale aanrijding de piekbelas-
ting op de borst en schouders beperken.
De gordelspanner werkt slechts eenmaal. Als de gor-
delspanners hebben gewerkt, moet u zich tot het
Alfa Romeo Servicenetwerk wenden om de span-
ners te laten vervangen. De geldigheid van het systeem
staat vermeld op een plaatje dat zich in het dashboardkastje
bevindt: laat voor het verstrijken van deze termijn het sys-
teem door het Alfa Romeo Servicenetwerk vervangen.
Werkzaamheden waarbij stoten, sterke trillingen
of verhitting (maximaal 100 °C gedurende ten
hoogste 6 uur) optreden, kunnen de gordelspan-
ners beschadigen of activeren: bij die omstandigheden ho-
ren niet trillingen die voortgebracht worden door een slecht
wegdek of door contacten met kleine obstakels zoals trot-
toirs. Wendt u altijd tot de Alfa Romeo Servicenetwerk.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 135

137
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

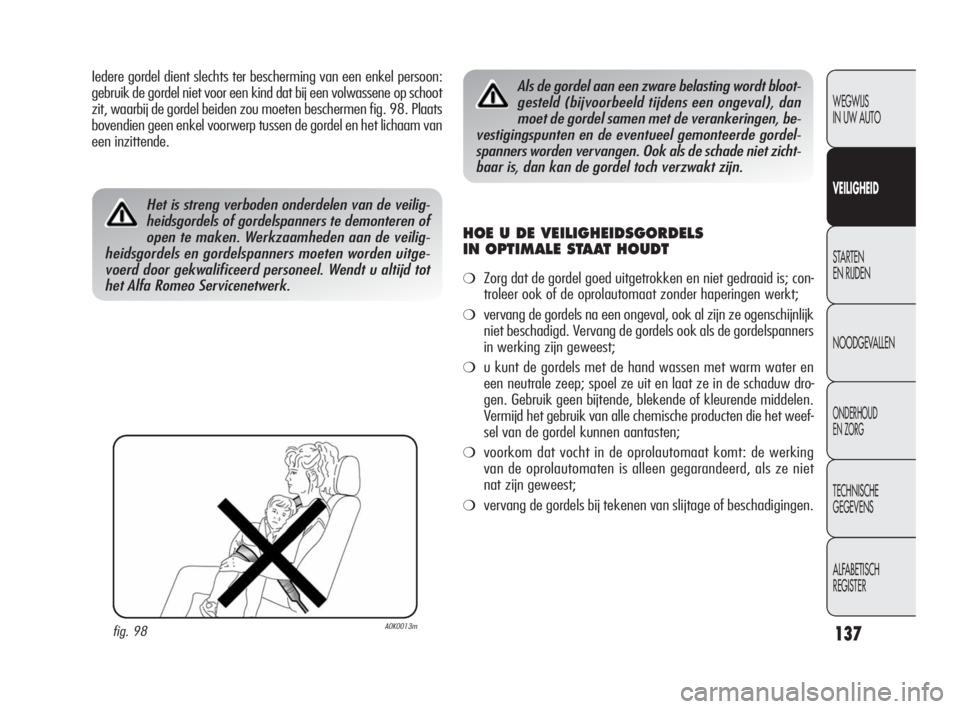

Iedere gordel dient slechts ter bescherming van een enkel persoon:
gebruik de gordel niet voor een kind dat bij een volwassene op schoot
zit, waarbij de gordel beiden zou moeten beschermen fig. 98. Plaats
bovendien geen enkel voorwerp tussen de gordel en het lichaam van
een inzittende.
HOE U DE VEILIGHEIDSGORDELS
IN OPTIMALE STAAT HOUDT
❍Zorg dat de gordel goed uitgetrokken en niet gedraaid is; con-
troleer ook of de oprolautomaat zonder haperingen werkt;
❍vervang de gordels na een ongeval, ook al zijn ze ogenschijnlijk
niet beschadigd. Vervang de gordels ook als de gordelspanners
in werking zijn geweest;
❍u kunt de gordels met de hand wassen met warm water en
een neutrale zeep; spoel ze uit en laat ze in de schaduw dro-
gen. Gebruik geen bijtende, blekende of kleurende middelen.
Vermijd het gebruik van alle chemische producten die het weef-
sel van de gordel kunnen aantasten;
❍voorkom dat vocht in de oprolautomaat komt: de werking
van de oprolautomaten is alleen gegarandeerd, als ze niet
nat zijn geweest;
❍vervang de gordels bij tekenen van slijtage of beschadigingen.
fig. 98A0K0013m
Het is streng verboden onderdelen van de veilig-
heidsgordels of gordelspanners te demonteren of
open te maken. Werkzaamheden aan de veilig-
heidsgordels en gordelspanners moeten worden uitge-
voerd door gekwalificeerd personeel. Wendt u altijd tot
het Alfa Romeo Servicenetwerk.
Als de gordel aan een zware belasting wordt bloot-
gesteld (bijvoorbeeld tijdens een ongeval), dan
moet de gordel samen met de verankeringen, be-
vestigingspunten en de eventueel gemonteerde gordel-
spanners worden vervangen. Ook als de schade niet zicht-
baar is, dan kan de gordel toch verzwakt zijn.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 137

149
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

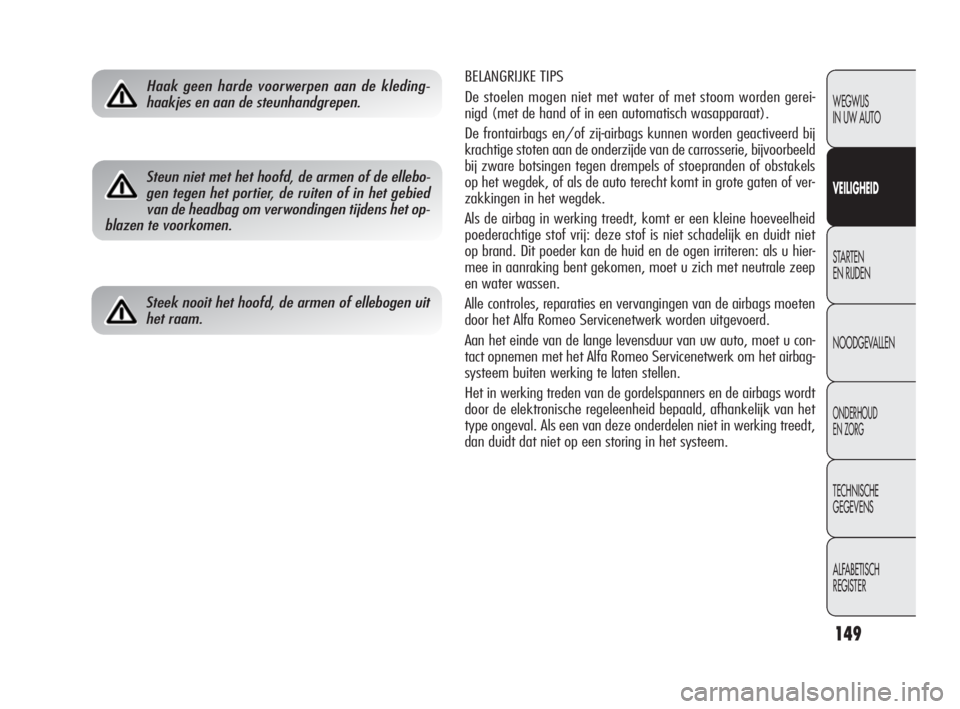

BELANGRIJKE TIPS
De stoelen mogen niet met water of met stoom worden gerei-
nigd (met de hand of in een automatisch wasapparaat).
De frontairbags en/of zij-airbags kunnen worden geactiveerd bij
krachtige stoten aan de onderzijde van de carrosserie, bijvoorbeeld
bij zware botsingen tegen drempels of stoepranden of obstakels
op het wegdek, of als de auto terecht komt in grote gaten of ver-
zakkingen in het wegdek.
Als de airbag in werking treedt, komt er een kleine hoeveelheid
poederachtige stof vrij: deze stof is niet schadelijk en duidt niet
op brand. Dit poeder kan de huid en de ogen irriteren: als u hier-
mee in aanraking bent gekomen, moet u zich met neutrale zeep
en water wassen.
Alle controles, reparaties en vervangingen van de airbags moeten
door het Alfa Romeo Servicenetwerk worden uitgevoerd.
Aan het einde van de lange levensduur van uw auto, moet u con-
tact opnemen met het Alfa Romeo Servicenetwerk om het airbag-
systeem buiten werking te laten stellen.
Het in werking treden van de gordelspanners en de airbags wordt
door de elektronische regeleenheid bepaald, afhankelijk van het
type ongeval. Als een van deze onderdelen niet in werking treedt,
dan duidt dat niet op een storing in het systeem.Haak geen harde voorwerpen aan de kleding-
haakjes en aan de steunhandgrepen.
Steun niet met het hoofd, de armen of de ellebo-
gen tegen het portier, de ruiten of in het gebied
van de headbag om verwondingen tijdens het op-
blazen te voorkomen.
Steek nooit het hoofd, de armen of ellebogen uit
het raam.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 149

150
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampje ¬niet gaat branden als u de con-
tactsleutel in stand MAR draait, of blijft branden tij-
dens het rijden (op enkele uitvoeringen verschijnt
ook een melding op het display), dan is er mogelijk een sto-
ring in de veiligheidssystemen; in dat geval kunnen de air-
bags of gordelspanners niet geactiveerd worden bij een on-
geval of, in een zeer beperkt aantal gevallen, niet op de
juiste wijze geactiveerd worden. Voordat u verder rijdt, dient
u contact op te nemen met het Alfa Romeo Servicenetwerk
om het systeem direct te laten controleren.
De geldigheidsduur van de pyrotechnische lading
en die van het spiraalmechanisme zijn vermeld op
het betreffende plaatje in het dashboardkastje.
Wendt u vóór het verstrijken van deze periode tot het
Alfa Romeo Servicenetwerk om de gordelspanner te la-
ten vervangen.
Reis niet met voorwerpen op schoot of voor de
borst en houd vooral geen pijp, potlood enz. in
de mond. Bij een ongeval waarbij de airbag in wer-
king treedt, kan dit ernstig letsel veroorzaken.
Laat bij diefstal of een poging tot diefstal, bij be-
schadiging of als de auto bij een overstroming on-
der water is geweest, het airbagsysteem door het
Alfa Romeo Servicenetwerk controleren.
Bedenk dat als de contactsleutel in stand MAR
staat, ook bij uitgezette motor de airbags geacti-
veerd kunnen worden als de auto wordt aange-
reden door een andere auto. Daarom mogen, ook als de
auto stilstaat, absoluut geen kinderen op de passagiers-
stoel voor worden geplaatst. Als de contactsleutel echter
in stand STOP staat, wordt bij een ongeval geen enkel be-
veiligingssysteem (airbag of gordelspanners) geactiveerd;
als een systeem niet in werking treedt, betekent dit niet
dat het systeem niet goed werkt.
Als u de contactsleutel in stand MAR draait, gaat
het lampje
“(met ingeschakelde frontairbag aan
passagierszijde) enige seconden branden en ver-
volgens enige seconden knipperen, om aan te geven dat
de airbag aan passagierszijde bij een ongeval wordt ge-
activeerd. Hierna moet het lampje doven.
De frontairbag treedt in werking als de botsing
zwaarder is dan een botsing waarbij alleen de gor-
delspanners worden geactiveerd. Bij aanrijdingen
die tussen deze twee drempelwaarden in liggen, treden
alleen de gordelspanners in werking.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 150
