2010 Alfa Romeo Giulietta Service

41
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampjeYtijdens het rijden
gaat branden
❍Als het lampjeYgaat branden, betekent dit dat het systeem
zichzelf controleert (bijv. bij een vermindering van de spanning).
❍Als het lampjeYblijft branden, wendt u dan tot het Alfa
Romeo Servicenetwerk.

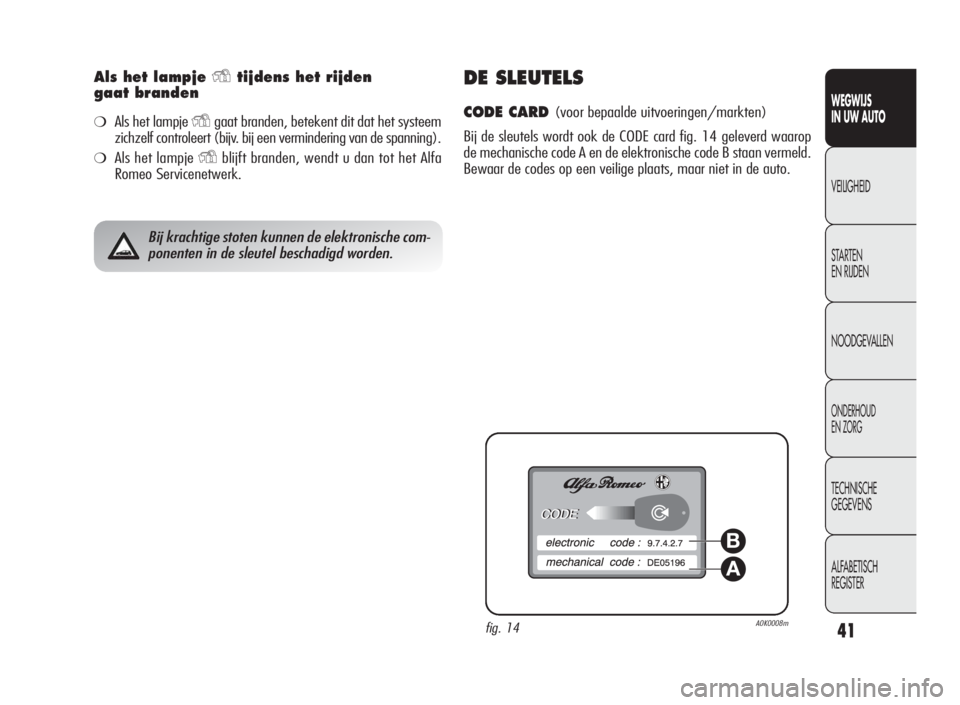

DE SLEUTELS
CODE CARD(voor bepaalde uitvoeringen/markten)
Bij de sleutels wordt ook de CODE card fig. 14 geleverd waarop
de mechanische code A en de elektronische code B staan vermeld.
Bewaar de codes op een veilige plaats, maar niet in de auto.
Bij krachtige stoten kunnen de elektronische com-
ponenten in de sleutel beschadigd worden.
fig. 14A0K0008m
A
B
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 41

44
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
EXTRA AFSTANDSBEDIENINGEN BESTELLEN
Het systeem kan maximaal 8 afstandsbedieningen herkennen. Als
u een nieuwe afstandsbediening nodig hebt, wendt u dan tot het
Alfa Romeo Servicenetwerk en neem de CODE-card (voor bepaal-
de uitvoeringen/markten), een identiteitsbewijs en het kente-
kenbewijs van de auto mee.
fig. 18A0K0051m
Lege batterijen zijn schadelijk voor het milieu. Ze
moeten in daarvoor bestemde containers worden
gedeponeerd of kunnen ingeleverd worden bij het
Alfa Romeo Servicenetwerk, die voor de verwerking zorgt.

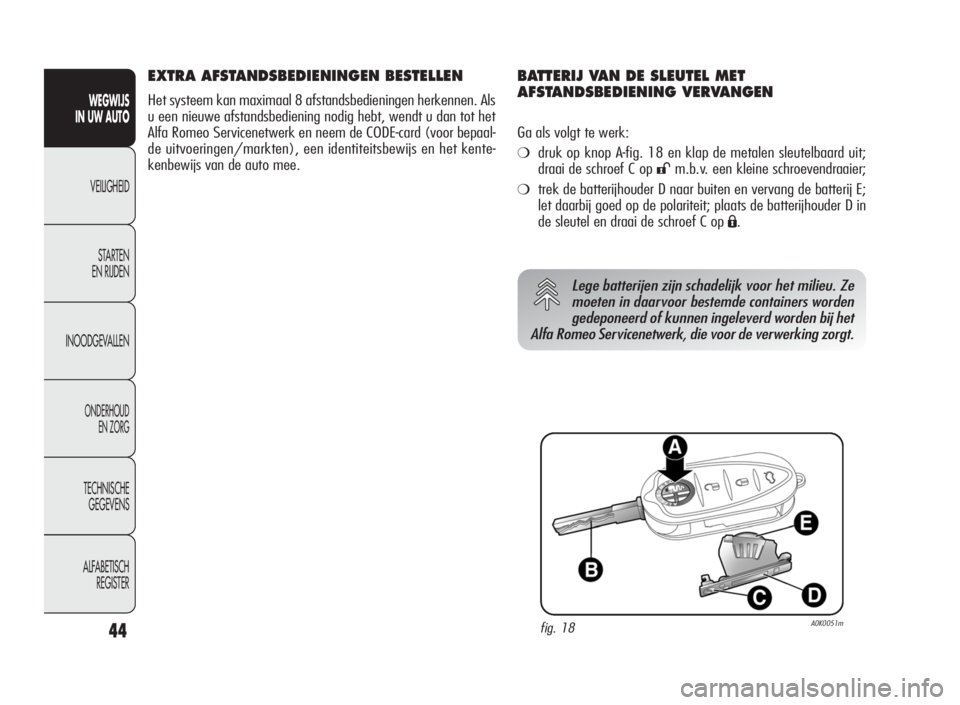

BATTERIJ VAN DE SLEUTEL MET
AFSTANDSBEDIENING VERVANGEN
Ga als volgt te werk:
❍druk op knop A-fig. 18 en klap de metalen sleutelbaard uit;
draai de schroef C op
:m.b.v. een kleine schroevendraaier;
❍trek de batterijhouder D naar buiten en vervang de batterij E;
let daarbij goed op de polariteit; plaats de batterijhouder D in
de sleutel en draai de schroef C op
Á.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 44

47
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DIEFSTALALARM
(voor bepaalde uitvoeringen/markten)
WANNEER GAAT HET ALARM AF
Het diefstalalarm wordt in de volgende gevallen geactiveerd:
❍bij het onbevoegd openen van de portieren, de motorkap en
de achterklep (omtrekbeveiliging);
❍bij een illegale startpoging (contactsleutel in stand MAR);
❍als de kabels van de accu worden onderbroken;
❍als er bewegende voorwerpen in het interieur aanwezig zijn
(volumetrische beveiliging);
❍bij het optillen/kantelen van de auto (voor bepaalde uitvoe-
ringen/markten).
Het inschakelen van het diefstalalarm wordt aangegeven met een
akoestisch en zichtbaar signaal (de richtingaanwijzers gaan enkele
seconden knipperen). De wijze waarop het systeem in werking
treedt, hangt af van het land waarin gereden wordt. Toch is een
maximum aantal cycli voorzien voor de akoestische en zichtbare
signalen. Na een alarmsignalering schakelt het systeem over naar
de normale bewakingsfunctie.
BELANGRIJK De startblokkering wordt uitgevoerd door de Alfa
Romeo CODE en wordt automatisch ingeschakeld als de contact-
sleutel uit het start-/contactslot wordt genomen.
BELANGRIJK De werking van het diefstalalarm verschilt per land.
ALARM INSCHAKELEN
Richt bij gesloten portieren, achterklep en motorkap en contactslot
in stand STOP of met uitgenomen sleutel, de sleutel met af-
standsbediening in de richting van de auto. Druk op de knop
Á
en laat de knop los. Er is een zichtbaar en akoestisch signaal (be-
halve bij uitvoeringen voor bepaalde markten) en de portieren wor-
den vergrendeld.
Het inschakelen van het alarm wordt voorafgegaan door een zelf-
diagnose: als er een storing is, geeft het systeem nogmaals een
akoestisch en/of optisch signaal via het lampje op het dashboard.
Als ongeveer 4 seconden na het inschakelen van het alarm een
tweede akoestisch signaal en/of zichtbaar signaal via het lampje
op het dashboard wordt gegeven, dan moet het systeem worden
uitgeschakeld door op knop
Ëte drukken. Controleer of de por-
tieren, de motorkap en de achterklep goed gesloten zijn en scha-
kel het alarm opnieuw in met de knop
Á.
Als bij goed gesloten portieren, motorkap en achterklep het sys-
teem een akoestisch signaal uitzendt, dan is er een storing ge-
signaleerd in de werking van het systeem: wendt u in dat geval
tot het Alfa Romeo Servicenetwerk.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 47

49
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
START-/CONTACTSLOT
De sleutel kan in drie standen worden gedraaid fig. 21:
❍STOP: motor uit, sleutel uitneembaar en stuur geblokkeerd.
Enkele elektrische installaties kunnen werken (bijv. autoradio,
centrale portiervergrendeling, diefstalalarm enz.);
❍MAR: contact aan. Alle elektrische installaties kunnen werken;
❍AVV: motor starten.
Het contactslot is voorzien van een herstartbeveiliging. Als de mo-
tor bij de eerste poging niet aanslaat, moet u de sleutel terug-
draaien in stand STOP en nogmaals starten.
fig. 21A0K0063m
Als het start-/contactslot is geforceerd (bijv. bij een
poging tot diefstal) moet u, voordat u weer met de
auto gaat rijden, de werking van het slot laten con-
troleren bij het Alfa Romeo Servicenetwerk.
Neem altijd de sleutel uit het contactslot als de au-
to wordt verlaten, om onvoorzichtig gebruik van
de bedieningsknoppen te voorkomen. Vergeet niet
de handrem aan te trekken. Schakel de 1
eversnelling in
als de auto op een helling omhoog staat en de achteruit
bij een helling omlaag (gezien in de rijrichting). Laat kin-
deren nooit alleen achter in de auto.
STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, neem de sleutel uit het contactslot en
draai het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in stand
MAR draait.
Het is streng verboden om demontage-/montage-
werkzaamheden uit te voeren, waarvoor wijzigin-
gen in de stuurinrichting of de stuurkolom vereist
zijn (bijv. bij montage van een diefstalbeveiliging). Hier-
door kunnen de prestaties van het systeem, de garantie
en de veiligheid in gevaar worden gebracht en voldoet
de auto niet meer aan de typegoedkeuring.
Verwijder de sleutel nooit uit het contactslot als
de auto nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automatisch. Dit geldt
in alle gevallen, ook als de auto gesleept wordt.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 49

64
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
START&STOP
Handbediende airconditioning
Als de Start&Stop-functie is geactiveerd (motor uit als de snel-
heid van de auto nul is), dan handhaaft het systeem de luchtop-
brengst die de gebruiker heeft ingesteld. Onder deze omstandig-
heden is de koeling of verwarming van het interieur niet
gegarandeerd omdat de compressor en de waterpomp van de mo-
tor stilstaan. Om voorkeur te geven aan de werking van de kli-
maatregeling kan de Start&Stop-functie m.b.v. de betreffende toets
op het dashboard worden uitgeschakeld.
OPMERKINGBij extreme klimatologische omstandigheden
wordt aangeraden het gebruik van de Start&Stop-functie te be-
perken, zodat wordt voorkomen dat de compressor doorlopend uit-
en inschakelt, waardoor de ruiten sneller kunnen beslaan en er
vochtophopingen kunnen ontstaan, waardoor een onaangename
geur in het interieur kan dringen.
ONDERHOUD VAN HET SYSTEEM
Schakel in de winter de airconditioning 1 keer per maand gedu-
rende 10 minuten in. Laat voor het zomerseizoen de werking van
de airconditioning door het Alfa Romeo Servicenetwerk controleren.
A0K0083m
Er zijn nog 4 andere standen (zie het schema hieronder):
v(Stand A) Lucht uit de luchtroosters in het midden en aan
de zijkant van het dashboard, het luchtrooster achter en de
luchtroosters voor het ontdooien/ontwasemen van de voor-
ruit en de zijruiten voor. Deze luchtverdeling zorgt voor een
goede ventilatie van het interieur en voorkomt het eventue-
le beslaan van de ruiten.
u(Stand B) Verdeling van de luchtstroom tussen de luchtroos-
ters in de beenruimten en de luchtroosters voor ontwase-
ming/ontdooiing van de voorruit en zijruiten voor. Deze lucht-
verdeling zorgt voor een goede verwarming van het interieur
en voorkomt het eventuele beslaan van de ruiten.
w(Stand C) Lucht uit de luchtroosters in de beenruimte (war-
mere lucht), de luchtroosters in het midden en aan de zijkant
van het dashboard en het luchtrooster achter (koelere lucht).
-(Stand D) Inschakeling automatische ontwaseming/ontdooiing
(zie beschrijvingen op de vorige pagina’s).
fig. 38a
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 64

77
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de hendel omhoog wordt geplaatst (onvergrendelde stand)
werken de ruitenwissers, zolang u de hendel met de hand in de-
ze stand houdt. Als u de hendel loslaat, springt deze direct weer
terug en schakelen de ruitenwissers automatisch uit.RUITEN REINIGEN
Met de rechter hendel kunt u de ruitenwissers/-sproeiers voor en
achter bedienen.
RUITENWISSERS/-SPROEIERS fig. 41
De werking is alleen mogelijk als de contactsleutel in stand MAR
staat. De draaiknop A kan in drie verschillende standen worden ge-
zet:
Oruitenwissers uitgeschakeld;
≤wissen met interval (lage snelheid);
AUTO inschakeling regensensor (voor bepaalde uitvoerin-
gen/markten) (de slag van deruitenwissers wordt auto-
matisch aangepast aan de intensiteit van de regen)
nwissen met interval;
≥langzaam continu wissen;
¥snel continu wissen.
fig. 41A0K0097m
Gebruik de ruitenwissers niet om opgehoopte
sneeuw of ijs van de voorruit te verwijderen. In die
omstandigheden grijpt, als de ruitenwissers te
zwaar worden belast, de beveiliging in, die ervoor zorgt
dat de ruitenwissers enkele seconden worden uitgescha-
keld. Als hierna de werking niet wordt hervat (ook na een
herstart van de auto met de contactsleutel), wendt u dan
tot het Alfa Romeo Servicenetwerk.
Schakel de ruitenwissers niet in als de wisserbla-
den omhoog van de voorruit gekanteld zijn.
„Intelligente wis-/wasregeling”
Trek de hendel naar het stuur (onvergrendelde stand) om de rui-
tensproeiers in te schakelen. Als u de hendel langer dan een hal-
ve seconde aangetrokken houdt, dan worden in één handeling
de ruitenwissers en de ruitensproeiers ingeschakeld.
Als u de hendel loslaat, maken de ruitenwissers nog drie slagen.
Na ongeveer 6 seconden volgt nog een extra reinigingsslag.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 77

81
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
PLAFONDVERLICHTING
PLAFONDVERLICHTING VOOR fig. 44
Met de schakelaar A kunnen de plafondlampjes worden in- en uit-
geschakeld.
Standen schakelaar A:
❍in het midden (stand 1): de lampjes C en D worden in-/uit-
geschakeld bij het openen/sluiten van de portieren;
❍in de linker stand (stand 0): de lampjes C en D blijven altijd
uitgeschakeld;
❍in de rechter stand (stand 2): de lampjes C en D blijven altijd
ingeschakeld.
Het inschakelen/doven van de verlichting gaat geleidelijk.
Automatische uitschakeling
Het systeem schakelt in de volgende gevallen automatisch uit:
❍als het ABS of de VDC in werking treedt;
❍als de snelheid van de auto onder de vastgestelde limiet komt;
❍als er een storing in het systeem is.
Als de cruise-control tijdens het rijden is inge-
schakeld, zet dan nooit de versnellingspook in
de vrijstand.
Bij een storing of een afwijkende werking van
de cruise-control, moet de draaiknop A-fig. 43
in stand OFF worden gezet en moet u contact op-
nemen met het Alfa Romeo Servicenetwerk.
fig. 44A0K0061m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 81

108
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Koplampverstelling
Druk voor de verstelling op de knoppenÒen(fig. 79). Op het
display van het instrumentenpaneel wordt de stand aangegeven.
Stand 0 – een of twee personen op de voorstoelen.
Stand 1 – vier personen.
Stand 2 – vier personen + bagage.
Stand 3 – bestuurder + maximale lading in de bagageruimte.
BELANGRIJK Controleer de afstelling van de koplampen telkens als
het gewicht van de lading wijzigt.
BELANGRIJK Als de auto is uitgerust met bixenonlampen, worden
de koplampen elektronisch afgesteld; daarom zijn de bedienings-
knoppen
Òenniet aanwezig.
MISTLAMPEN VOOR AFSTELLEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor controle of afstelling tot het Alfa Romeo Service-
netwerk.
KOPLAMPAFSTELLING IN HET BUITENLAND
De dimlichten zijn afgesteld voor gebruik in het land waarin de
auto is verkocht. In die landen waarin aan de andere zijde van de
weg wordt gereden, moet om het tegemoetkomende verkeer niet
te verblinden, een gedeelte van de koplampen worden afgeplakt
overeenkomstig de wetgeving van het land waarin u rijdt.
A0K0094mfig. 79
KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk voor het comfort en de
veiligheid van uzelf en de overige weggebruikers. Bovendien zijn er
wettelijke voorschriften met betrekking tot de koplampafstelling.
Voor optimaal zicht en zichtbaarheid moeten de koplampen op
de juiste wijze zijn afgesteld. Wendt u voor controle of afstelling
tot het Alfa Romeo Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de contactsleutel in stand MAR
staat en de dimlichten zijn ingeschakeld.
001-130 Alfa Giulietta NL 5ed 27-07-2010 9:00 Pagina 108
