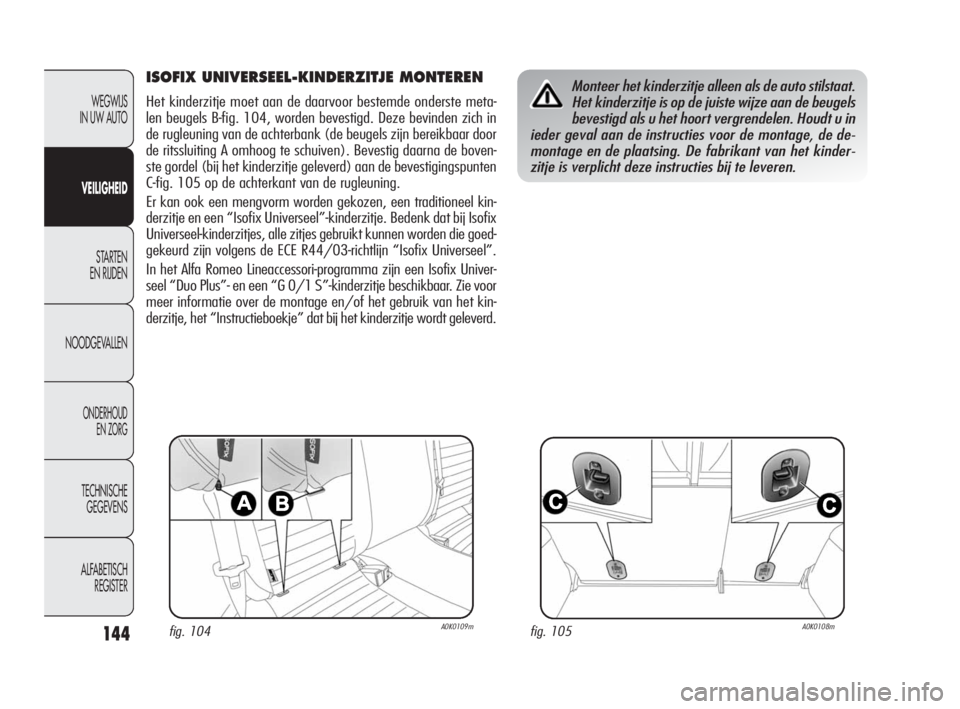

ISOFIX UNIVERSEEL-KINDERZITJE MONTEREN
Het kinderzitje moet aan de daarvoor bestemde onderste meta-
len beugels B-fig. 104, worden bevestigd. Deze bevinden zich in
de rugleuning van de achterbank (de beugels zijn bereikbaar door
de ritssluiting A omhoog te schuiven). Bevestig daarna de boven-
ste gordel (bij het kinderzitje geleverd) aan de bevestigingspunten
C-fig. 105 op de achterkant van de rugleuning.
Er kan ook een mengvorm worden gekozen, een traditioneel kin-
derzitje en een “Isofix Universeel”-kinderzitje. Bedenk dat bij Isofix
Universeel-kinderzitjes, alle zitjes gebruikt kunnen worden die goed-
gekeurd zijn volgens de ECE R44/03-richtlijn “Isofix Universeel”.
In het Alfa Romeo Lineaccessori-programma zijn een Isofix Univer-
seel “Duo Plus”- en een “G 0/1 S”-kinderzitje beschikbaar. Zie voor
meer informatie over de montage en/of het gebruik van het kin-
derzitje, het “Instructieboekje” dat bij het kinderzitje wordt geleverd.
fig. 104A0K0109mfig. 105A0K0108m
Monteer het kinderzitje alleen als de auto stilstaat.
Het kinderzitje is op de juiste wijze aan de beugels
bevestigd als u het hoort vergrendelen. Houdt u in
ieder geval aan de instructies voor de montage, de de-
montage en de plaatsing. De fabrikant van het kinder-
zitje is verplicht deze instructies bij te leveren.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 144

145
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

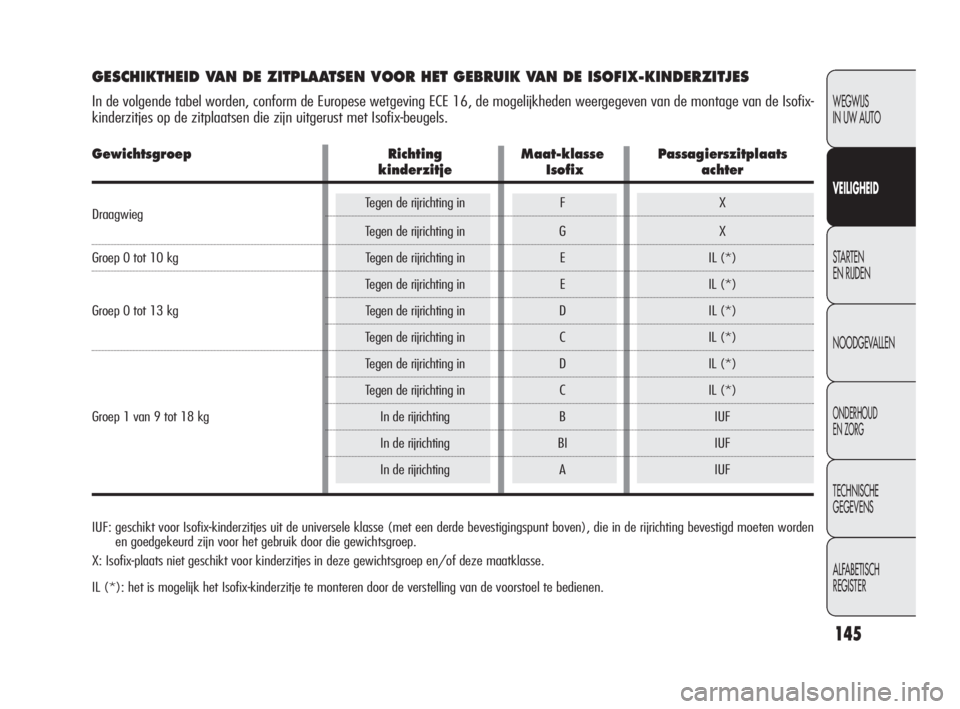

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN DE ISOFIX-KINDERZITJES
In de volgende tabel worden, conform de Europese wetgeving ECE 16, de mogelijkheden weergegeven van de montage van de Isofix-
kinderzitjes op de zitplaatsen die zijn uitgerust met Isofix-beugels.
IUF: geschikt voor Isofix-kinderzitjes uit de universele klasse (met een derde bevestigingspunt boven), die in de rijrichting bevestigd moeten worden
en goedgekeurd zijn voor het gebruik door die gewichtsgroep.
X: Isofix-plaats niet geschikt voor kinderzitjes in deze gewichtsgroep en/of deze maatklasse.
IL (*): het is mogelijk het Isofix-kinderzitje te monteren door de verstelling van de voorstoel te bedienen.
Gewichtsgroep Richting Maat-klasse Passagierszitplaats
kinderzitje Isofix achter
DraagwiegTegen de rijrichting in F X
Tegen de rijrichting in G X
Groep 0 tot 10 kg Tegen de rijrichting in E IL (*)
Tegen de rijrichting in E IL (*)
Groep 0 tot 13 kg Tegen de rijrichting in D IL (*)
Tegen de rijrichting in C IL (*)
Tegen de rijrichting in D IL (*)
Tegen de rijrichting in C IL (*)
Groep 1 van 9 tot 18 kg In de rijrichting B IUF
In de rijrichting BI IUF
In de rijrichting A IUF
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 145

146
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
FRONTAIRBAGS
De auto is uitgerust met meertraps-frontairbags („Smartbags”) aan
bestuurders- en passagierszijde.
“SMARTBAGS” (MEERTRAPS-FRONTAIRBAGS)
De frontairbags (bestuurder en passagier) beschermen de inzit-
tenden voor bij middelzware en zware frontale botsingen, door het
opblazen van een luchtkussen tussen de inzittende en het stuur-
wiel of het dashboard.
De airbags zijn geen vervanging voor de veiligheidsgordels, maar
een aanvulling. Draag dus altijd veiligheidsgordels. Bij een onge-
val kan een inzittende die geen veiligheidsgordel heeft omgelegd,
in contact komen met een airbag die nog niet volledig opgebla-
zen is. Hierdoor wordt de inzittende minder door de airbag be-
schermd.
Het is mogelijk dat de frontairbags in de volgende gevallen niet
worden geactiveerd:
❍bij frontale botsingen, met een ander deel van de auto dan het
front, tegen makkelijk vervormbare objecten (bijv. als het voor-
spatbord tegen de vangrail komt);
❍als de auto onder andere auto’s of veiligheidsvoorzieningen
schuift (bijvoorbeeld onder vrachtwagens of de vangrail);
omdat geen enkele aanvullende bescherming wordt geboden op de
veiligheidsgordels. Als de airbags in deze gevallen niet geactiveerd
worden, betekent dit niet dat het systeem niet goed functioneert.
FRONTAIRBAG AAN BESTUURDERSZIJDE fig. 106
Deze is in een daarvoor bestemde ruimte in het midden van het
stuurwiel is geplaatst.
Plaats geen stickers of andere objecten op het
stuurwiel, op het deksel van de airbag aan pas-
sagierszijde of op de zijkant van de hemelbekle-
ding. Plaats geen voorwerpen op het dashboard aan pas-
sagierszijde, omdat deze het correct openen van de airbag
aan passagierszijde kunnen hinderen en de inzittenden
ernstig kunnen verwonden.
fig. 106A0K0080m
Rijd altijd met beide handen op de stuurwielrand,
zodat bij het in werking treden van de airbag, het
systeem niet wordt gehinderd door obstakels. Rijd
niet met voorover gebogen lichaam, maar ga goed recht-
op zitten en steun tegen de rugleuning.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 146

147
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
FRONTAIRBAG AAN PASSAGIERSZIJDE fig. 107
Deze is in een daarvoor bestemde ruimte in het dashboard geplaatst.
fig. 107A0K0135m
Monteer absoluut geen kinderzitje achterstevoren
op de passagiersstoel voor als de airbag aan pas-
sagierszijde is ingeschakeld. Als bij een ongeval de
airbag in werking treedt (opblaast), kan dit ern-
stig letsel en zelfs de dood tot gevolg hebben, on-
geacht de zwaarte van het ongeluk. Als er geen andere mo-
gelijkheid is, moet altijd de airbag aan passagierszijde
uitgeschakeld worden als het kinderzitje op de passagiers-
stoel voor wordt geplaatst. Bovendien moet de passagiers-
stoel zo ver mogelijk naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in aanraking komt
met het dashboard. Ook als het niet wettelijk verplicht is,
raden wij u aan, voor een optimale bescherming van de
volwassenen, de airbag onmiddellijk weer in te schakelen
zodra er geen kinderen meer vervoerd worden.
Zie voor het uitschakelen van de airbags de pa-
ragraaf “Menuopties” in het hoofdstuk “Wegwijs
in uw auto”.
Frontairbag aan passagierszijde
en zij-airbag (sidebag) uitschakelen
Als u een kind op de voorstoel moet vervoeren, schakel dan de
frontairbag aan passagierszijde en de zij-airbags voor bescherming
van borst-bekken uit. Bij uitgeschakelde airbags gaat op het in-
strumentenpaneel het lampje
“branden.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 147

148
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZIJ-AIRBAGS
(SIDEBAGS – WINDOWBAGS)
De auto is uitgerust met zij-airbags voor (sidebags voor) aan be-
stuurders- en aan passagierszijde voor bescherming van borst-bek-
ken en headbags voor en achter (windowbags) voor de bescher-
ming van het hoofd.
ZIJ-AIRBAGS (SIDEBAGS) fig. 108
Ze bestaan uit twee verschillende kussens die in de rugleuning van
de voorstoelen zijn geplaatst. Ze hebben tot doel de borstkas en
het bekken van de inzittenden te beschermen bij middelzware en
zware zijdelingse aanrijdingen.
fig. 108A0K0081mfig. 109A0K0035m
ZIJ-AIRBAGS VOOR BESCHERMING VAN
HET HOOFD (WINDOWBAGS) fig. 109
De headbag is een “gordijn”-systeem, dat zich aan de zijkant in
de hemelbekleding bevindt en dat is afgedekt met een afwerklijst.
De headbags bieden bescherming aan het hoofd van de inzitten-
den voor tijdens een zijdelingse botsing, dankzij het grote effec-
tieve oppervlak van de kussens.
Bij lichte zijdelingse aanrijdingen (waarbij de werking van de vei-
ligheidsgordel voldoende is) worden de airbags niet geactiveerd.
De veiligheidsgordels moeten daarom altijd worden gedragen.
De inzittende wordt bij een zijdelingse botsing optimaal door het
systeem beschermd als hij/zij in de juiste positie in de stoel zit.
Hierdoor kan de headbag op de juiste wijze worden opgeblazen.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 148

149
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BELANGRIJKE TIPS
De stoelen mogen niet met water of met stoom worden gerei-
nigd (met de hand of in een automatisch wasapparaat).
De frontairbags en/of zij-airbags kunnen worden geactiveerd bij
krachtige stoten aan de onderzijde van de carrosserie, bijvoorbeeld
bij zware botsingen tegen drempels of stoepranden of obstakels
op het wegdek, of als de auto terecht komt in grote gaten of ver-
zakkingen in het wegdek.
Als de airbag in werking treedt, komt er een kleine hoeveelheid
poederachtige stof vrij: deze stof is niet schadelijk en duidt niet
op brand. Dit poeder kan de huid en de ogen irriteren: als u hier-
mee in aanraking bent gekomen, moet u zich met neutrale zeep
en water wassen.
Alle controles, reparaties en vervangingen van de airbags moeten
door het Alfa Romeo Servicenetwerk worden uitgevoerd.
Aan het einde van de lange levensduur van uw auto, moet u con-
tact opnemen met het Alfa Romeo Servicenetwerk om het airbag-
systeem buiten werking te laten stellen.
Het in werking treden van de gordelspanners en de airbags wordt
door de elektronische regeleenheid bepaald, afhankelijk van het
type ongeval. Als een van deze onderdelen niet in werking treedt,
dan duidt dat niet op een storing in het systeem.Haak geen harde voorwerpen aan de kleding-
haakjes en aan de steunhandgrepen.
Steun niet met het hoofd, de armen of de ellebo-
gen tegen het portier, de ruiten of in het gebied
van de headbag om verwondingen tijdens het op-
blazen te voorkomen.
Steek nooit het hoofd, de armen of ellebogen uit
het raam.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 149

150
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampje ¬niet gaat branden als u de con-
tactsleutel in stand MAR draait, of blijft branden tij-
dens het rijden (op enkele uitvoeringen verschijnt
ook een melding op het display), dan is er mogelijk een sto-
ring in de veiligheidssystemen; in dat geval kunnen de air-
bags of gordelspanners niet geactiveerd worden bij een on-
geval of, in een zeer beperkt aantal gevallen, niet op de
juiste wijze geactiveerd worden. Voordat u verder rijdt, dient
u contact op te nemen met het Alfa Romeo Servicenetwerk
om het systeem direct te laten controleren.
De geldigheidsduur van de pyrotechnische lading
en die van het spiraalmechanisme zijn vermeld op
het betreffende plaatje in het dashboardkastje.
Wendt u vóór het verstrijken van deze periode tot het
Alfa Romeo Servicenetwerk om de gordelspanner te la-
ten vervangen.
Reis niet met voorwerpen op schoot of voor de
borst en houd vooral geen pijp, potlood enz. in
de mond. Bij een ongeval waarbij de airbag in wer-
king treedt, kan dit ernstig letsel veroorzaken.
Laat bij diefstal of een poging tot diefstal, bij be-
schadiging of als de auto bij een overstroming on-
der water is geweest, het airbagsysteem door het
Alfa Romeo Servicenetwerk controleren.
Bedenk dat als de contactsleutel in stand MAR
staat, ook bij uitgezette motor de airbags geacti-
veerd kunnen worden als de auto wordt aange-
reden door een andere auto. Daarom mogen, ook als de
auto stilstaat, absoluut geen kinderen op de passagiers-
stoel voor worden geplaatst. Als de contactsleutel echter
in stand STOP staat, wordt bij een ongeval geen enkel be-
veiligingssysteem (airbag of gordelspanners) geactiveerd;
als een systeem niet in werking treedt, betekent dit niet
dat het systeem niet goed werkt.
Als u de contactsleutel in stand MAR draait, gaat
het lampje
“(met ingeschakelde frontairbag aan
passagierszijde) enige seconden branden en ver-
volgens enige seconden knipperen, om aan te geven dat
de airbag aan passagierszijde bij een ongeval wordt ge-
activeerd. Hierna moet het lampje doven.
De frontairbag treedt in werking als de botsing
zwaarder is dan een botsing waarbij alleen de gor-
delspanners worden geactiveerd. Bij aanrijdingen
die tussen deze twee drempelwaarden in liggen, treden
alleen de gordelspanners in werking.
131-150 Alfa Giulietta NL 4ed 26-04-2010 12:02 Pagina 150

151
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STARTEN EN RIJDEN
DIESELMOTOR STARTEN
Ga als volgt te werk:
❍trek de handrem aan en zet de versnellingspook in vrij;
❍draai de contactsleutel in stand MAR: op het instrumentenpa-
neel gaan de controlelampjes
men Ybranden;
❍wacht tot de controlelampjes doven;
❍trap het koppelingspedaal geheel in, zonder het gaspedaal in
te trappen;
❍draai de contactsleutel in stand AVV direct nadat het lampje m
gedoofd is. Als u te lang wacht, zijn de voorgloeibougies weer
afgekoeld. Laat de sleutel los zodra de motor is aangeslagen.
Als het lampje mgedurende 1 minuut gaat knip-
peren na het starten of tijdens een langdurige start-
poging, dan duidt dat op een storing in het voor-
gloeisysteem. Als de motor aanslaat, kunt u de auto op
de gewone manier gebruiken, maar wendt u zo snel mo-
gelijk tot het Alfa Romeo Servicenetwerk.
Het is zeer gevaarlijk om de motor in afgesloten
ruimten te laten draaien. De motor verbruikt zuur-
stof en produceert kooldioxide, koolmonoxide en
andere giftige gassen.
MOTOR STARTEN
BENZINEMOTOR STARTEN
Ga als volgt te werk:
❍trek de handrem aan en zet de versnellingspook in vrij;
❍trap het koppelingspedaal geheel in, zonder het gaspedaal in
te trappen;
❍draai de contactsleutel in stand AVV en laat de sleutel los zo-
dra de motor is aangeslagen.
BELANGRIJKE TIPS
❍Als de motor bij de eerste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOP voordat u opnieuw start.
❍Als met de contactsleutel in stand MAR het lampje Yop het
instrumentenpaneel blijft branden samen met het lampje
U,
draai dan de sleutel in stand STOP en vervolgens weer in stand
MAR; als het lampje nog steeds blijft branden, probeer het dan
met de andere geleverde sleutels. Als u er ook na deze han-
delingen nog niet in slaagt de motor te starten, wendt u dan
tot het Alfa Romeo Servicenetwerk.
❍Laat de contactsleutel niet in stand MAR staan als de motor
stilstaat.
151-160 Alfa Giulietta NL 3ed 2-04-2010 10:30 Pagina 151
