2010 Alfa Romeo Giulietta Instructieboek (in Dutch)

200
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
GEPROGRAMMEERD ONDERHOUDSSCHEMA
UITVOERINGEN 1.4 Turbo Benzine en 1.4 Turbo MultiAir
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp- en achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur,
waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controleren
Stand wisserbladen voor/achter controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren en
werking waarschuwingslampje voor versleten remblokken controleren
Remblokken achter (schijfremmen) op conditie en slijtage controleren
Visueel de conditie controleren en integriteit van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen (stofkappen,
hoezen, bussen enz.), en rubber slangen van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (remsysteem, hydraulische
koppelingbediening, ruitensproeiers, accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van distributieriem controleren
Conditie van aandrijfriem(en) voor de hulporganen visueel controleren
Uitlaatgasemissie controleren
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 200

201
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENSI
ALFABETISCH
REGISTER
2 Als de auto overwegend in stadsverkeer gebruikt wordt en in elk geval als de auto jaarlijks minder dan 10 000 km
rijdt, dan moet de motorolie en het oliefilter om de 12 maanden worden vervangen.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Om de juiste werking te garanderen en om ernstige schade aan de motor te voorkomen, is voor de uitvoeringen
1.4 Turbo Benzine en 1.4 Turbo MultiAir het volgende van fundamenteel belang:
– gebruik uitsluitend het merk en type bougies dat specifiek voor deze motoren is voorgeschreven (zie de paragraaf
„Motor” in het hoofdstuk „Technische gegevens”);
– houdt u strikt aan het vervangingsinterval van de bougies dat in het Geprogrammeerd Onderhoudsschema staat
aangegeven;
– Wendt u voor het vervangen van de bougies tot het Alfa Romeo Servicenetwerk.
x 1000 km
Motormanagementsysteem controleren (m.b.v. diagnosestekker)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
Bougies vervangen 1
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (of om de 24 maanden) 2
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 15 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, langdurig stati-
onair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 201

35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
UITVOERINGEN 1750 Turbo Benzine
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp- en achterlichtunits, richtingaanwijzers, waarschuwingsknipperlichten,
bagageruimte, interieur, waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controleren
Stand wisserbladen voor/achter controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren en
werking waarschuwingslampje voor versleten remblokken controleren
Remblokken achter (schijfremmen) op conditie en slijtage controleren
Visueel de conditie controleren en integriteit van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen (stofkappen,
hoezen, bussen enz.), en rubber slangen van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep op vervuiling controleren
en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen
(remsysteem, hydraulische koppelingbediening, ruitensproeiers, accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriemen voor hulporganen visueel controleren
Conditie van getande distributieriem visueel controleren
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 202

203
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENSI
ALFABETISCH
REGISTER
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, langdurig sta-
tionair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) De motorolie en het oliefilter moeten worden vervangen bij een brandend waarschuwingslampje op het instrumentenpaneel (zie de paragraaf „Lamp-
jes op het instrumentenpaneel” in het hoofdstuk „Wegwijs in uw auto”) of ieder geval om de 12 maanden.
x 1000 km
Uitlaatgasemissie controleren
Motormanagementsysteem controleren (m.b.v. diagnosestekker)
Aandrijfriem(en) voor hulporganen vervangen
Getande distributieriem vervangen (*)
Bougies vervangen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (of om de 12 maanden) (**)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 15 maanden)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 203

204
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking verlichting (koplamp- en achterlichtunits, richtingaanwijzers, waarschuwingsknipperlichten,
bagageruimte, interieur, waarschuwings-/controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers voor/achter controleren
Stand wisserbladen voor/achter controleren en wisserbladen op slijtage controleren
Remblokken voor (schijfremmen) op conditie en slijtage controleren en
werking waarschuwingslampje voor versleten remblokken controleren
Remblokken achter (schijfremmen) op conditie en slijtage controleren
Visueel de conditie controleren en integriteit van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen (stofkappen,
hoezen, bussen enz.), en rubber slangen van het rem- en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen
(remsysteem, hydraulische koppelingbediening, ruitensproeiers, accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren
Conditie van aandrijfriemen voor hulporganen visueel controleren
Motormanagementsysteem controleren (m.b.v. diagnosestekker)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
DIESELUITVOERINGEN
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 204

205
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENSI
ALFABETISCH
REGISTER
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●
x 1000 km
Aandrijfriemen voor hulporganen vervangen
Getande distributieriem vervangen (*)
Brandstoffilter vervangen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen (**) (of om de 24 maanden)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 15 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, langdurig sta-
tionair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) De motorolie en het oliefilter moeten worden vervangen als het waarschuwingslampje op het instrumentenpaneel brandt of in ieder geval om
de 24 maanden.
Als de auto overwegend in stadsverkeer gebruikt wordt, dan moet de motorolie en het oliefilter om de 12 maan-
den worden vervangen.
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 205

206
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
PERIODIEKE CONTROLES
Iedere 1.000 km of voor een lange reis controleren en eventueel
bijvullen:
❍koelvloeistofniveau, remvloeistofniveau en niveau van de rui-
tensproeiervloeistof;
❍conditie en spanning van de banden;
❍werking verlichting (koplamp-/achterlichtunits, richtingaan-
wijzers, waarschuwingsknipperlichten enz.);
❍werking ruitenwissers/-sproeiers voor/achter en stand/slijtage
wisserbladen voor/achter.
Iedere 3000 km controleren en eventueel bijvullen: motorolieniveau.
Gebruik bij voorkeur producten van PETRONAS LUBRICANTS omdat
die speciaal zijn afgestemd op de Alfa Romeo-modellen (zie de
„Vullingstabel” in het hoofdstuk „Technische gegevens”).
ZWAAR GEBRUIK VAN DE AUTO
Als de auto overwegend onder één van de volgende bedrijfsom-
standigheden wordt gebruikt:
❍trekken van aanhangers of caravans;
❍rijden op stoffige wegen;
❍veel korte ritten (minder dan 7-8 km) en bij buitentempera-
turen onder nul;
❍veel langdurig stationair draaiende motor of lange ritten bij
lage snelheden of als de auto lang stilstaat;
❍in de stad;
is het noodzakelijk de volgende controles vaker uit te voeren, dan
in het Onderhoudsschema staat aangegeven:
❍remblokken voor (schijfremmen) op conditie en slijtage con-
troleren;
❍vergrendelmechanismen van de motorkap en achterklep op ver-
vuiling controleren en mechanismen smeren;
❍visueel de conditie controleren van: motor, versnellingsbak, aan-
drijfassen, uitlaat, brandstof- en remleidingen, rubber delen
(stofkappen, hoezen enz.) en rubber slangen van rem- en
brandstofsysteem;
❍acculading en niveau van het elektrolyt in de accu controleren;
❍conditie van aandrijfriemen voor hulporganen visueel controleren;
❍motorolie en oliefilter controleren en eventueel vervangen;
❍pollenfilter controleren en eventueel vervangen;
❍luchtfilter controleren en eventueel vervangen.
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 206

207

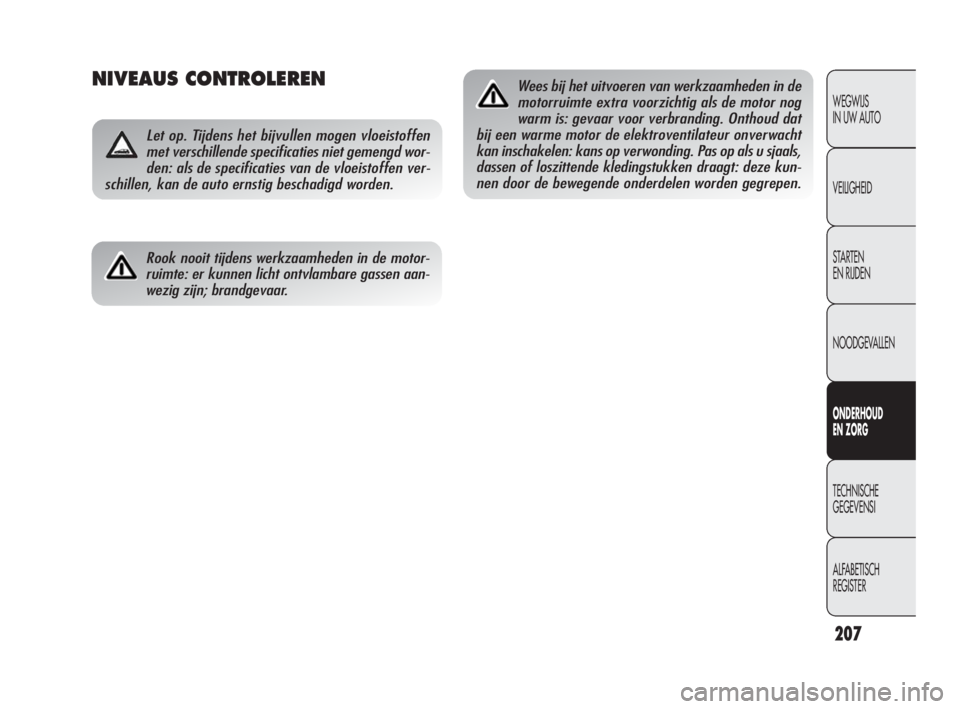

NIVEAUS CONTROLEREN
Let op. Tijdens het bijvullen mogen vloeistoffen
met verschillende specificaties niet gemengd wor-
den: als de specificaties van de vloeistoffen ver-
schillen, kan de auto ernstig beschadigd worden.
Rook nooit tijdens werkzaamheden in de motor-
ruimte: er kunnen licht ontvlambare gassen aan-
wezig zijn; brandgevaar.
Wees bij het uitvoeren van werkzaamheden in de
motorruimte extra voorzichtig als de motor nog
warm is: gevaar voor verbranding. Onthoud dat
bij een warme motor de elektroventilateur onverwacht
kan inschakelen: kans op verwonding. Pas op als u sjaals,
dassen of loszittende kledingstukken draagt: deze kun-
nen door de bewegende onderdelen worden gegrepen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENSI
ALFABETISCH
REGISTER
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 207
