2010 Alfa Romeo Giulietta Instructieboek (in Dutch)

184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de lichtunit A-fig. 147;
❍open het beschermdeksel B en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer het plafondlampje A door het eerst aan een zijde in
de juiste stand te plaatsen en vervolgens de andere zijde aan
te drukken, totdat de borging inklikt.
fig. 147A0K0172m
ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Wendt u voor de vervanging van deze lampen tot het Alfa Romeo
Servicenetwerk.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 184

185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DORPELVERLICHTING
Gloeilamp vervangen:
❍open het portier (voor of achter) en verwijder de lichtunit
A-fig. 149;
❍open het beschermdeksel B en vervang de lamp;
fig. 149A0K0149m
❍monteer het beschermdeksel B op het lampenglas;
❍monteer de lichtunit door deze eerst aan een zijde in de juis-
te stand te plaatsen en vervolgens de andere zijde aan te druk-
ken, totdat de borging inklikt.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 185

186
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

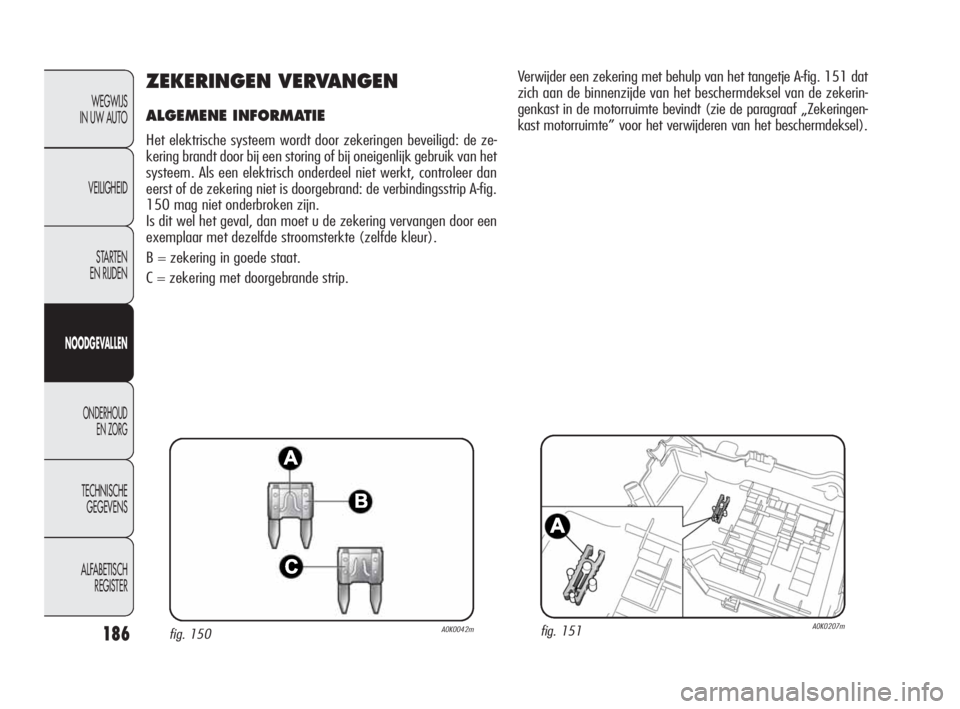

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing of bij oneigenlijk gebruik van het
systeem. Als een elektrisch onderdeel niet werkt, controleer dan
eerst of de zekering niet is doorgebrand: de verbindingsstrip A-fig.
150 mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen door een
exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = zekering in goede staat.
C = zekering met doorgebrande strip.
fig. 150A0K0042mfig. 151A0K0207m
Verwijder een zekering met behulp van het tangetje A-fig. 151 dat
zich aan de binnenzijde van het beschermdeksel van de zekerin-
genkast in de motorruimte bevindt (zie de paragraaf „Zekeringen-
kast motorruimte” voor het verwijderen van het beschermdeksel).
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 186

187
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de zekering opnieuw doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering met
een hogere stroomsterkte (ampère); BRANDGEVAAR.
Als een hoofdzekering (MAXI-FUSE, MIDI-FUSE,
MEGA-FUSE) doorbrandt, wendt u dan tot het
Alfa Romeo Servicenetwerk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomverbruikers uitstaan en/of zijn uit-
geschakeld.
Als een zekering van de veiligheidssystemen (air-
bagsysteem, remsysteem), de aandrijving van de
auto (motormanagementsysteem, regelsysteem
van de versnellingsbak) of de stuurinrichting doorbrandt,
wendt u dan tot het Alfa Romeo Servicenetwerk.
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 187

188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de motorruimte moet worden gereinigd,
dan mag de waterstraal niet direct op de ze-
keringenkast bij de ruitenwissermotor wor-
den gericht.
TOEGANG TOT DE ZEKERINGEN
De zekeringen bevinden zich in drie zekeringenkasten; in de motorruimte, op het dashboard en in de bagageruimte.
Zekeringenkast in motorruimte fig. 153
Deze bevindt zich naast de accu: de zekeringen zijn bereikbaar nadat de schroeven A-fig. 152 zijn losgedraaid en het beschermdeksel
B is verwijderd. De nummers die op de binnenzijde van het deksel zijn aangebracht, geven de elektrische componenten aan die door
de betreffende zekering worden beveiligd. Controleer na het vervangen van een zekering of het beschermdeksel B van de zekeringen-
kast goed gesloten is.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 188

189
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Zekeringenkast op dashboard
Steek om de zekeringen te bereiken, een hand in opening A-fig. 154 en klap de klep B omlaag. De zekeringen bevinden zich in de ze-
keringenkast die is afgebeeld in fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 189

190
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Zekeringenkast in bagageruimte
De zekeringenkast (fig. 157) bevindt zich links in de bagageruimte onder de bekleding aan de zijkant. Wendt u zo nodig tot het Alfa
Romeo Servicenetwerk.
fig. 157A0K0045m
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 190

F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10
191
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZEKERINGENTABEL
VERLICHTING ZEKERING AMPÈRE FIGUUR
Grootlicht rechts
Grootlicht links
Dimlicht rechts
(uitvoeringen met halogeen koplampen)
Dimlicht links
(uitvoeringen met halogeen koplampen)
Dimlicht rechts
(uitvoeringen met Bixenon koplampen)
Dimlicht links
(uitvoeringen met Bixenon koplampen)
Mistlamp rechts
Mistlamp links
Bagageruimteverlichting/Zonneklepverlichting/
Dorpelverlichting/Dashboardkastverlichting/
Plafondlampje voor/achter
Display Radionavigátor
161-198 Alfa Giulietta NL 4ed 5-05-2010 14:27 Pagina 191
