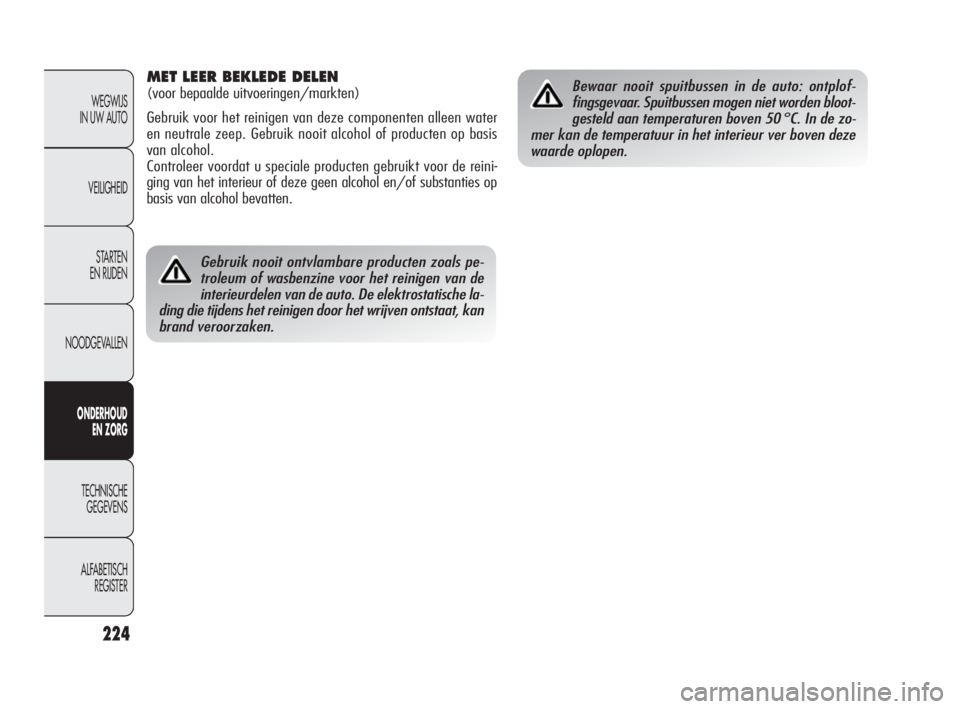

Gebruik nooit ontvlambare producten zoals pe-
troleum of wasbenzine voor het reinigen van de
interieurdelen van de auto. De elektrostatische la-
ding die tijdens het reinigen door het wrijven ontstaat, kan
brand veroorzaken.
Bewaar nooit spuitbussen in de auto: ontplof-
fingsgevaar. Spuitbussen mogen niet worden bloot-
gesteld aan temperaturen boven 50 °C. In de zo-
mer kan de temperatuur in het interieur ver boven deze
waarde oplopen.MET LEER BEKLEDE DELEN
(voor bepaalde uitvoeringen/markten)
Gebruik voor het reinigen van deze componenten alleen water
en neutrale zeep. Gebruik nooit alcohol of producten op basis
van alcohol.
Controleer voordat u speciale producten gebruikt voor de reini-
ging van het interieur of deze geen alcohol en/of substanties op
basis van alcohol bevatten.
199-224 Alfa Giulietta NL 4ed 3-05-2010 15:02 Pagina 224

225
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
TECHNISCHE GEGEVENS
TYPEPLAATJE MET IDENTIFICATIEGEGEVENS
fig. 171
Dit plaatje is aangebracht op de fronttraverse in de motorruimte en
bevat de volgende gegevens:
B Nummer typegoedkeuring.
C Identificatiecode van het autotype.
D Chassisnummer.
EMax. toelaatbaar totaalgewicht van de auto.
FMax. toelaatbaar totaalgewicht van de auto met aanhanger.
GMax. toelaatbare voorasbelasting.
HMax. toelaatbare achterasbelasting.
I Motortype.
L Code van de carrosserie-uitvoering.
M Nummer voor onderdelen.
N Correctiewaarde voor de uitlaatrookgasmeting (alleen bij die-
selmotoren).
fig. 171A0K0024m
IDENTIFICATIEGEGEVENS
De identificatiegegevens van de auto zijn:
❍Typeplaatje met identificatiegegevens;
❍Chassisnummer;
❍Plaatje met informatie over de carrosserielak;
❍Motornummer.
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 225

226
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

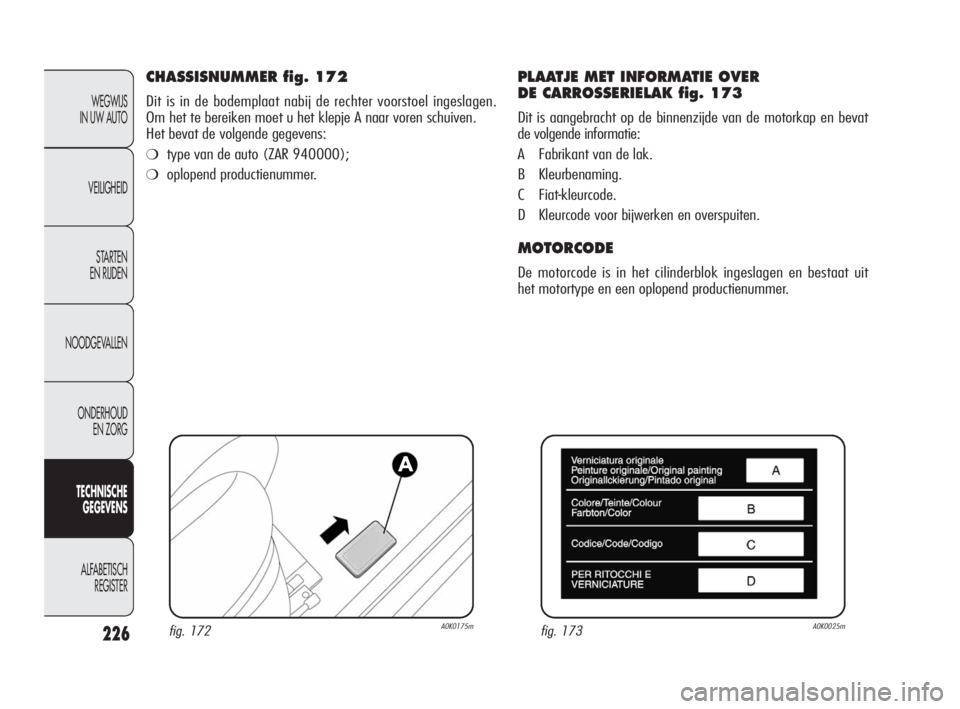

CHASSISNUMMER fig. 172
Dit is in de bodemplaat nabij de rechter voorstoel ingeslagen.
Om het te bereiken moet u het klepje A naar voren schuiven.
Het bevat de volgende gegevens:
❍type van de auto (ZAR 940000);
❍oplopend productienummer.
PLAATJE MET INFORMATIE OVER
DE CARROSSERIELAK fig. 173
Dit is aangebracht op de binnenzijde van de motorkap en bevat
de volgende informatie:
A Fabrikant van de lak.
B Kleurbenaming.
C Fiat-kleurcode.
D Kleurcode voor bijwerken en overspuiten.
MOTORCODE
De motorcode is in het cilinderblok ingeslagen en bestaat uit
het motortype en een oplopend productienummer.
fig. 172A0K0175mfig. 173A0K0025m
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 226

227
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

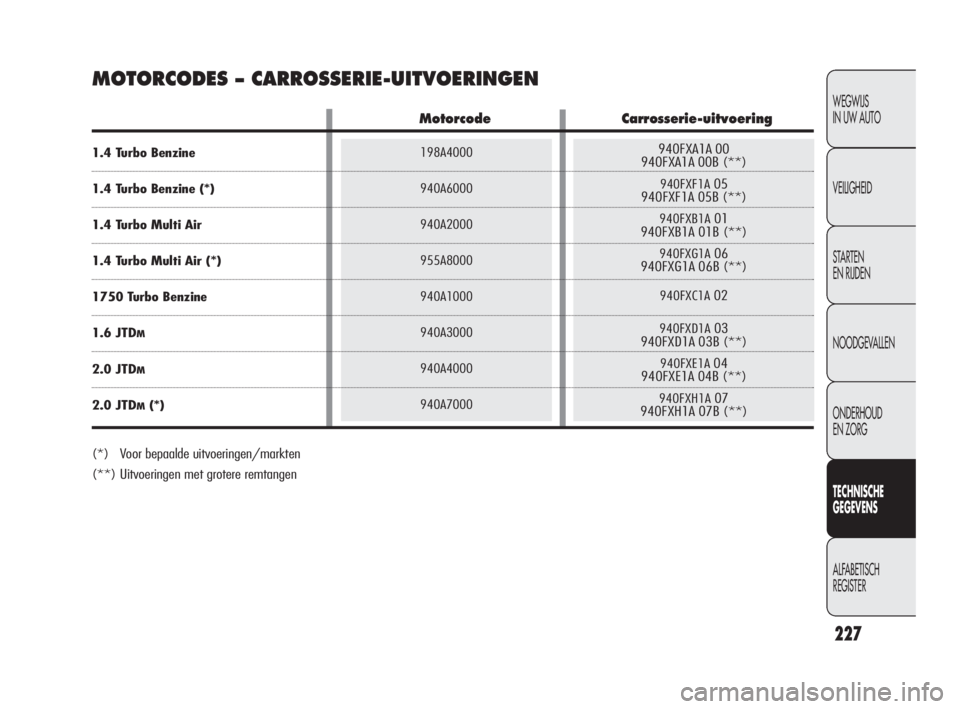

MOTORCODES – CARROSSERIE-UITVOERINGEN
940FXA1A 00
940FXA1A 00B (**)
940FXF1A05
940FXF1A 05B (**)
940FXB1A01
940FXB1A 01B (**)
940FXG1A06
940FXG1A 06B (**)
940FXC1A02
940FXD1A03
940FXD1A 03B (**)
940FXE1A04
940FXE1A 04B (**)
940FXH1A07
940FXH1A 07B (**)
198A4000
940A6000
940A2000
955A8000
940A1000
940A3000
940A4000
940A7000
Motorcode Carrosserie-uitvoering
1.4 Turbo Benzine
1.4 Turbo Benzine (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzine
1.6 JTDM
2.0 JTDM
2.0 JTDM(*)
(*) Voor bepaalde uitvoeringen/markten
(**) Uitvoeringen met grotere remtangen
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 227

940A1000
Otto
4 in lijn
83,0 × 80,5
1742
9,8
172,5
235
5500
NORMAL DYNAMIC
300 340
30,5 34,6
4500 1900
NGK IKR9F8
Loodvrije benzine
95 RON of 98 RON
(specificatie EN228)
940A2000
955A8000 (*)
Otto
4 in lijn
72,0 × 84,0
1368
9,8
125 120 (*)
170 163 (*)
5500 5500 (*)
NORMAL DYNAMIC
230 250
23,4 25,4
2250 2500
NGK IKR9F8
Loodvrije benzine
95 RON of 98 RON
(specificatie EN228)
198A4000
940A6000 (*)
Otto
4 in lijn
72,0 × 84,0
1368
9,8
88 85 (*)
120 115 (*)
5000 5000 (*)
206
21
1750
NGK IKR9F8
Loodvrije benzine
95 RON
(specificatie EN228)
228
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

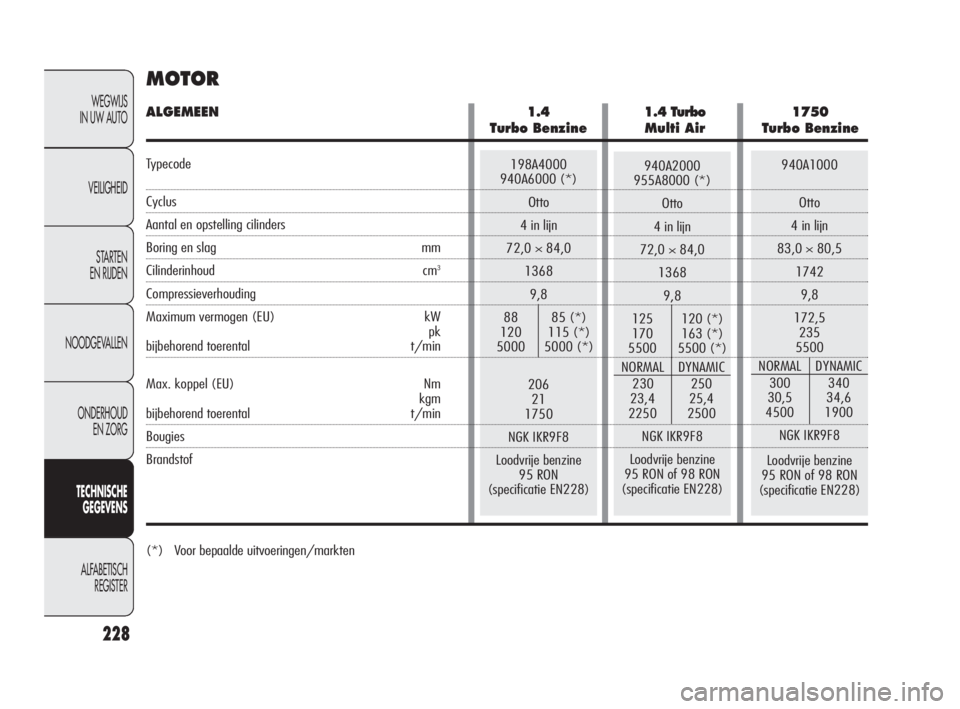

MOTOR
ALGEMEEN 1.4 1.4 Turbo1750
Turbo Benzine Multi Air Turbo Benzine
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum vermogen (EU) kW
pk
bijbehorend toerental t/min
Max. koppel (EU) Nm
kgm
bijbehorend toerental t/min
Bougies
Brandstof
(*) Voor bepaalde uitvoeringen/markten
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 228

940A4000
940A7000 (*)
Diesel
4 in lijn
83 × 90,4
1956
16,5
125 120 (*)
170 163 (*)
4000 4000 (*)
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Diesel voor
motorvoertuigen
(specificatie EN590)
940A3000
Diesel
4 in lijn
79,5 × 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Diesel voor
motorvoertuigen
(specificatie EN590)
229
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
(*) Voor bepaalde uitvoeringen/markten

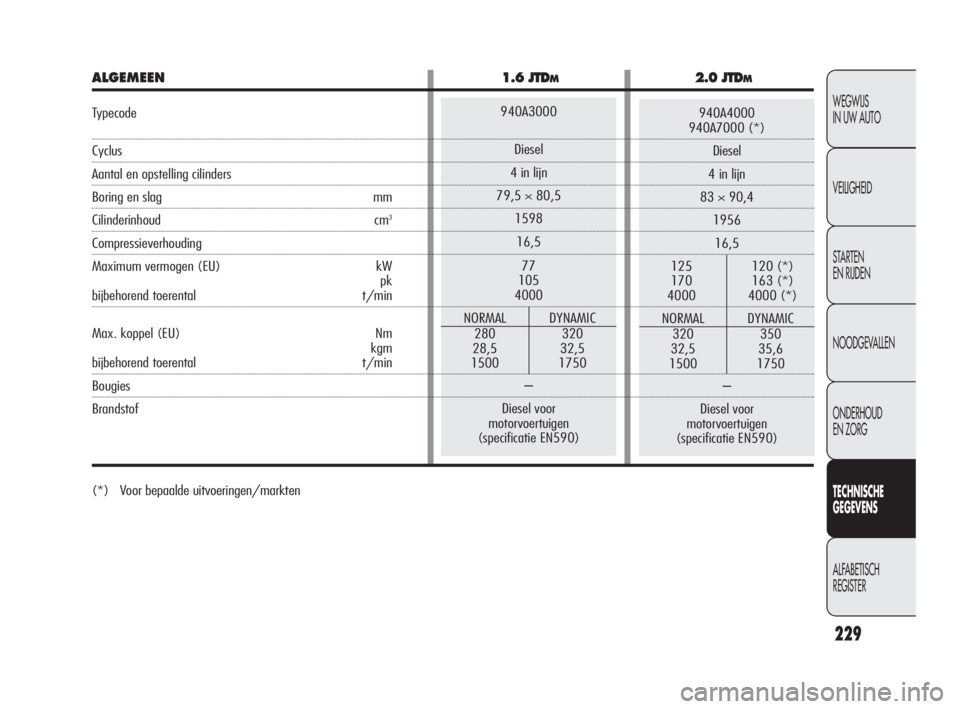

ALGEMEEN 1.6 JTDM2.0 JTDM
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum vermogen (EU) kW
pk
bijbehorend toerental t/min
Max. koppel (EU) Nm
kgm
bijbehorend toerental t/min
Bougies
Brandstof
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 229

Zes gesynchroniseerde versnellingen vooruit en een versnelling achteruit
Zelfstellend met koppelingspedaal zonder vrije slag
Voor
230
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

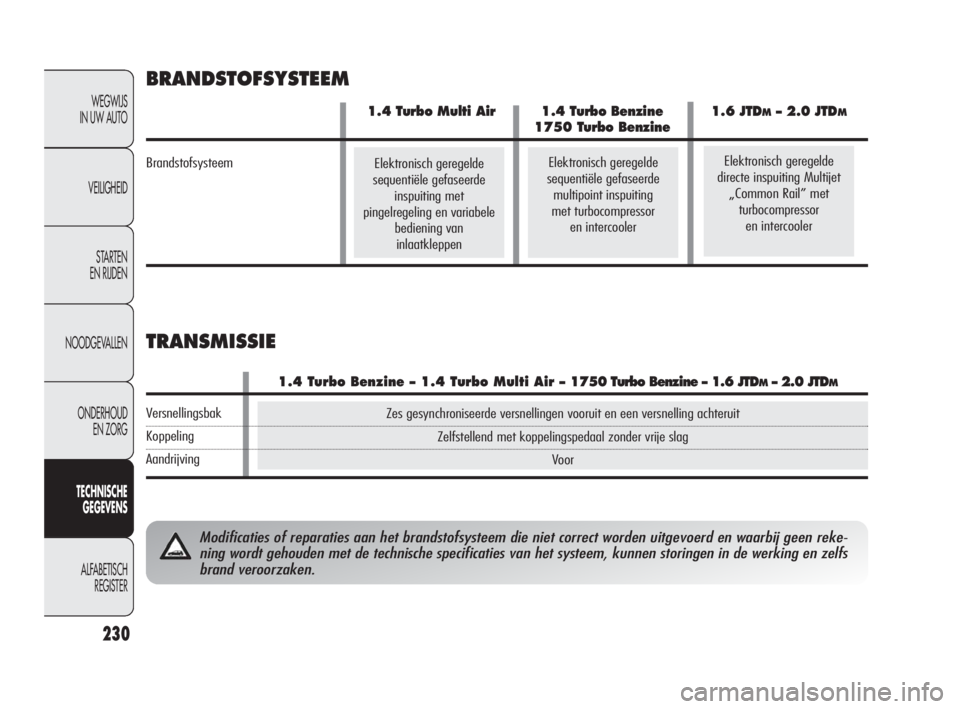

BRANDSTOFSYSTEEM
TRANSMISSIE
Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en waarbij geen reke-
ning wordt gehouden met de technische specificaties van het systeem, kunnen storingen in de werking en zelfs
brand veroorzaken.
Elektronisch geregelde
sequentiële gefaseerde
multipoint inspuiting
met turbocompressor
en intercoolerElektronisch geregelde
sequentiële gefaseerde
inspuiting met
pingelregeling en variabele
bediening van
inlaatkleppenElektronisch geregelde
directe inspuiting Multijet
„Common Rail” met
turbocompressor
en intercooler
1.4 Turbo Multi Air 1.4 Turbo Benzine 1.6 JTDM– 2.0 JTDM
1750 Turbo Benzine
Brandstofsysteem
1.4 Turbo Benzine – 1.4 Turbo Multi Air – 1750 Turbo Benzine – 1.6 JTDM– 2.0 JTDM
Versnellingsbak
Koppeling
Aandrijving
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 230

Tandheugelstuurhuis met elektromechanische bekrachtiging (Dual Pinion-ontwerp)
10,9
231
Onafhankelijke wielophanging, type McPherson met stabilisatorstang
Systeem met multilink wielophanging
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STUURINRICHTING
Geventileerde schijfremmen
Schijfremmen
Bediend met handremhefboom, werkend op de achterwielen
REMMEN
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remvertraging iets
later wordt bereikt.
WIELOPHANGING
1.4 Turbo Benzine – 1.4 Turbo Multi Air – 1750 Turbo Benzine – 1.6 JTDM– 2.0 JTDM
Voetrem:
– voor
– achter
Handrem
1.4 Turbo Benzine – 1.4 Turbo Multi Air – 1750 Turbo Benzine – 1.6 JTDM– 2.0 JTDM
Voor
Achter
1.4 Turbo Benzine – 1.4 Turbo Multi Air – 1750 Turbo Benzine – 1.6 JTDM– 2.0 JTDM
Type
Draaicirkel
(tussen stoepranden) m
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 231
