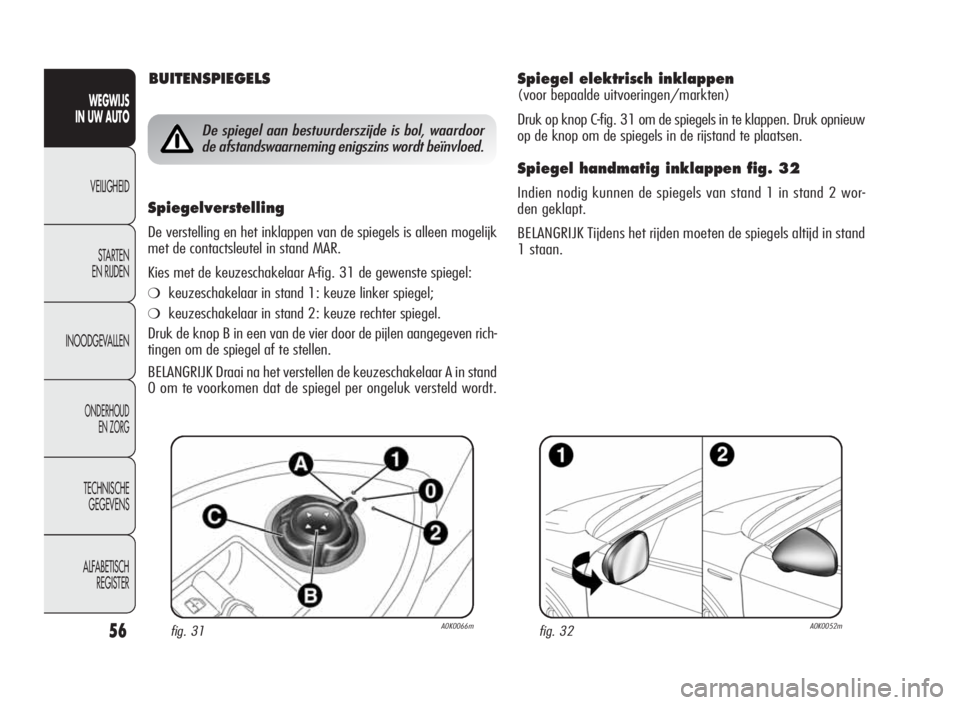

Spiegel elektrisch inklappen
(voor bepaalde uitvoeringen/markten)
Druk op knop C-fig. 31 om de spiegels in te klappen. Druk opnieuw
op de knop om de spiegels in de rijstand te plaatsen.
Spiegel handmatig inklappen fig. 32
Indien nodig kunnen de spiegels van stand 1 in stand 2 wor-
den geklapt.
BELANGRIJK Tijdens het rijden moeten de spiegels altijd in stand
1 staan.
Spiegelverstelling
De verstelling en het inklappen van de spiegels is alleen mogelijk
met de contactsleutel in stand MAR.
Kies met de keuzeschakelaar A-fig. 31 de gewenste spiegel:
❍keuzeschakelaar in stand 1: keuze linker spiegel;
❍keuzeschakelaar in stand 2: keuze rechter spiegel.
Druk de knop B in een van de vier door de pijlen aangegeven rich-
tingen om de spiegel af te stellen.
BELANGRIJK Draai na het verstellen de keuzeschakelaar A in stand
0 om te voorkomen dat de spiegel per ongeluk versteld wordt.
fig. 31A0K0066mfig. 32A0K0052m
BUITENSPIEGELS
De spiegel aan bestuurderszijde is bol, waardoor
de afstandswaarneming enigszins wordt beïnvloed.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 56

57
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

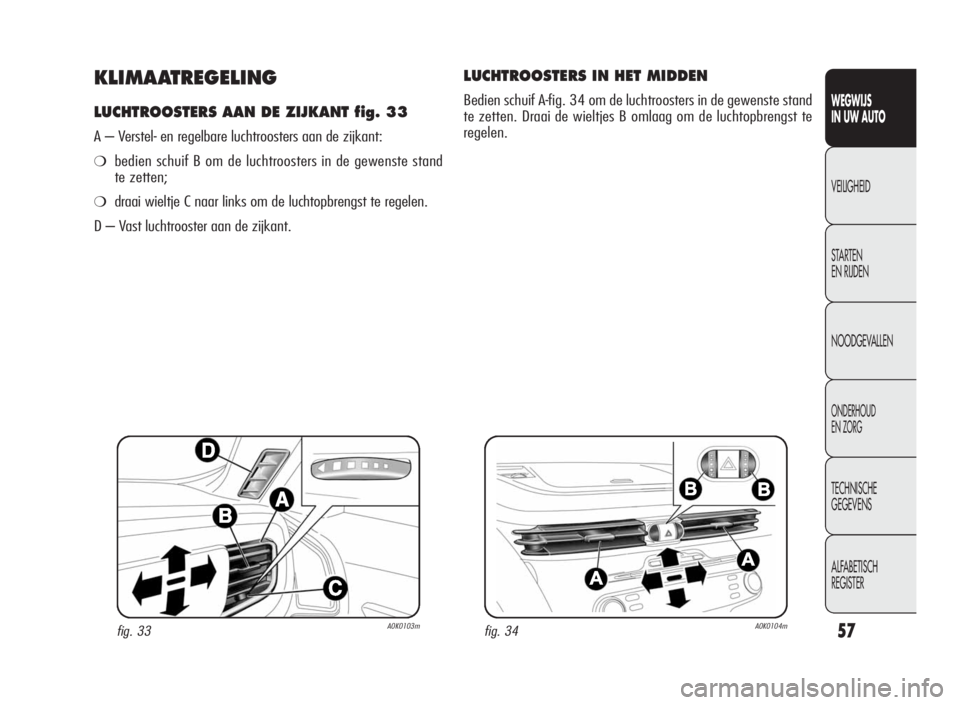

KLIMAATREGELING
LUCHTROOSTERS AAN DE ZIJKANT fig. 33
A – Verstel- en regelbare luchtroosters aan de zijkant:
❍bedien schuif B om de luchtroosters in de gewenste stand
te zetten;
❍draai wieltje C naar links om de luchtopbrengst te regelen.
D – Vast luchtrooster aan de zijkant.
fig. 33A0K0103m
LUCHTROOSTERS IN HET MIDDEN
Bedien schuif A-fig. 34 om de luchtroosters in de gewenste stand
te zetten. Draai de wieltjes B omlaag om de luchtopbrengst te
regelen.
fig. 34A0K0104m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 57

58
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

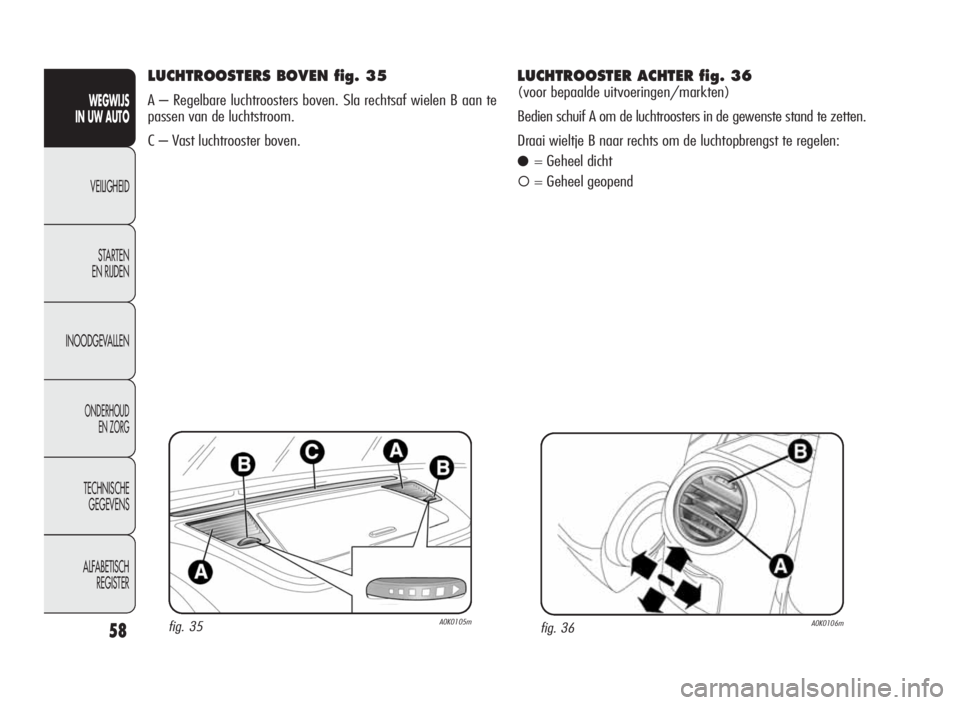

LUCHTROOSTERS BOVEN fig. 35
A – Regelbare luchtroosters boven. Sla rechtsaf wielen B aan te
passen van de luchtstroom.
C – Vast luchtrooster boven.
fig. 36A0K0106mfig. 35A0K0105m
LUCHTROOSTER ACHTER fig. 36
(voor bepaalde uitvoeringen/markten)
Bedien schuif A om de luchtroosters in de gewenste stand te zetten.
Draai wieltje B naar rechts om de luchtopbrengst te regelen:
●= Geheel dicht
= Geheel geopend
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 58

59
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

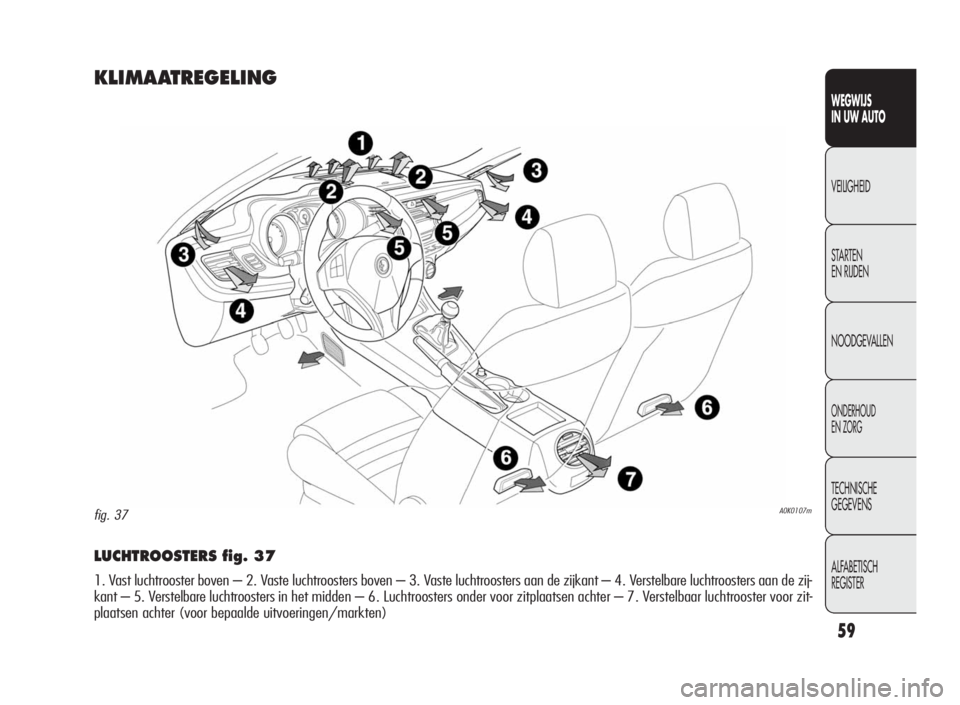

LUCHTROOSTERS fig. 37
1. Vast luchtrooster boven – 2. Vaste luchtroosters boven – 3. Vaste luchtroosters aan de zijkant – 4. Verstelbare luchtroosters aan de zij-
kant – 5. Verstelbare luchtroosters in hetmidden – 6. Luchtroosters onder voor zitplaatsen achter – 7. Verstelbaar luchtrooster voor zit-
plaatsen achter (voor bepaalde uitvoeringen/markten)
A0K0107mfig. 37
KLIMAATREGELING
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 59

60
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

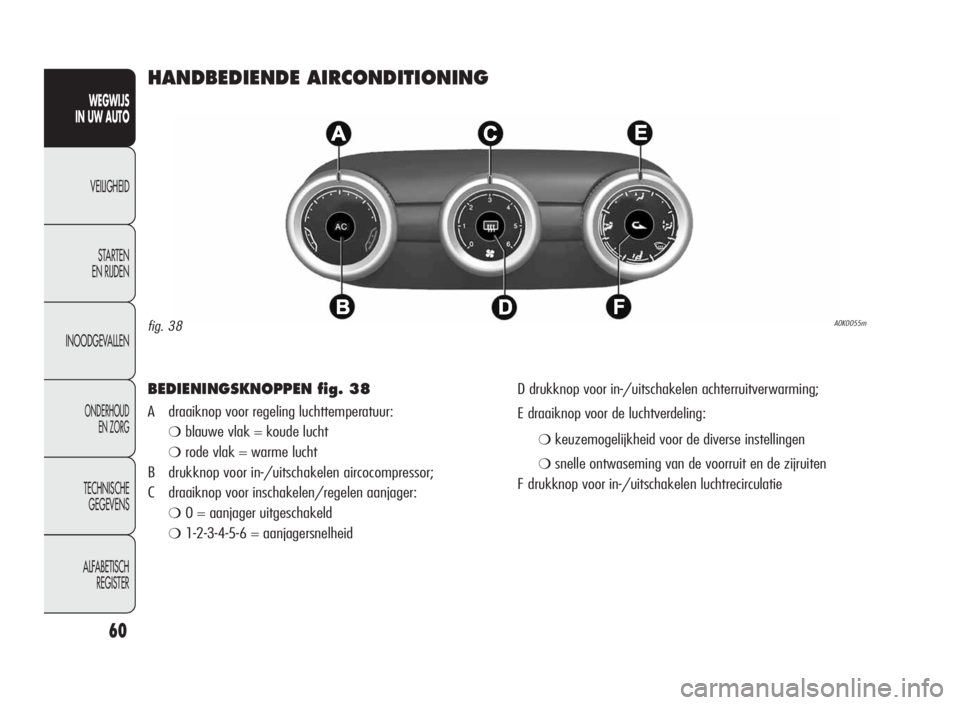

HANDBEDIENDE AIRCONDITIONING
BEDIENINGSKNOPPEN fig. 38
A draaiknop voor regeling luchttemperatuur:
❍blauwe vlak = koude lucht
❍rode vlak = warme lucht
B drukknop voor in-/uitschakelen aircocompressor;
C draaiknop voor inschakelen/regelen aanjager:
❍0 = aanjager uitgeschakeld
❍1-2-3-4-5-6 = aanjagersnelheidD drukknop voor in-/uitschakelen achterruitverwarming;
E draaiknop voor de luchtverdeling:
❍keuzemogelijkheid voor de diverse instellingen
❍snelle ontwaseming van de voorruit en de zijruiten
F drukknop voor in-/uitschakelen luchtrecirculatie
fig. 38A0K0055m
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 60

61
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

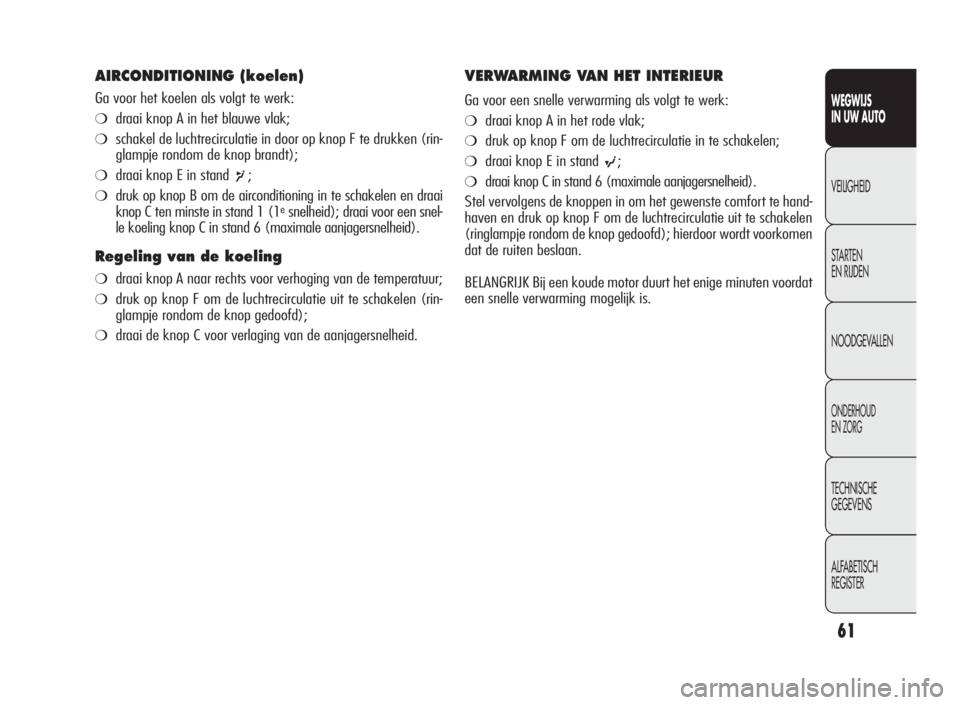

AIRCONDITIONING (koelen)
Ga voor het koelen als volgt te werk:
❍draai knop A in het blauwe vlak;
❍schakel de luchtrecirculatie in door op knop F te drukken (rin-
glampje rondom de knop brandt);
❍draai knop E in standr;
❍druk op knop B om de airconditioning in te schakelen en draai
knop C ten minste in stand 1 (1esnelheid); draai voor een snel-
le koeling knop C in stand 6 (maximale aanjagersnelheid).
Regeling van de koeling
❍draai knop A naar rechts voor verhoging van de temperatuur;
❍druk op knop F om de luchtrecirculatie uit te schakelen (rin-
glampje rondom de knop gedoofd);
❍draai de knop C voor verlaging van de aanjagersnelheid.
VERWARMING VAN HET INTERIEUR
Ga voor een snelle verwarming als volgt te werk:
❍draai knop A in het rode vlak;
❍druk op knop F om de luchtrecirculatie in te schakelen;
❍draaiknopEinstands;
❍draai knop C in stand 6 (maximale aanjagersnelheid).
Stel vervolgens de knoppen in om het gewenste comfort te hand-
haven en druk op knop F om de luchtrecirculatie uit te schakelen
(ringlampje rondom de knop gedoofd); hierdoor wordt voorkomen
dat de ruiten beslaan.
BELANGRIJK Bij een koude motor duurt het enige minuten voordat
een snelle verwarming mogelijk is.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 61

62
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

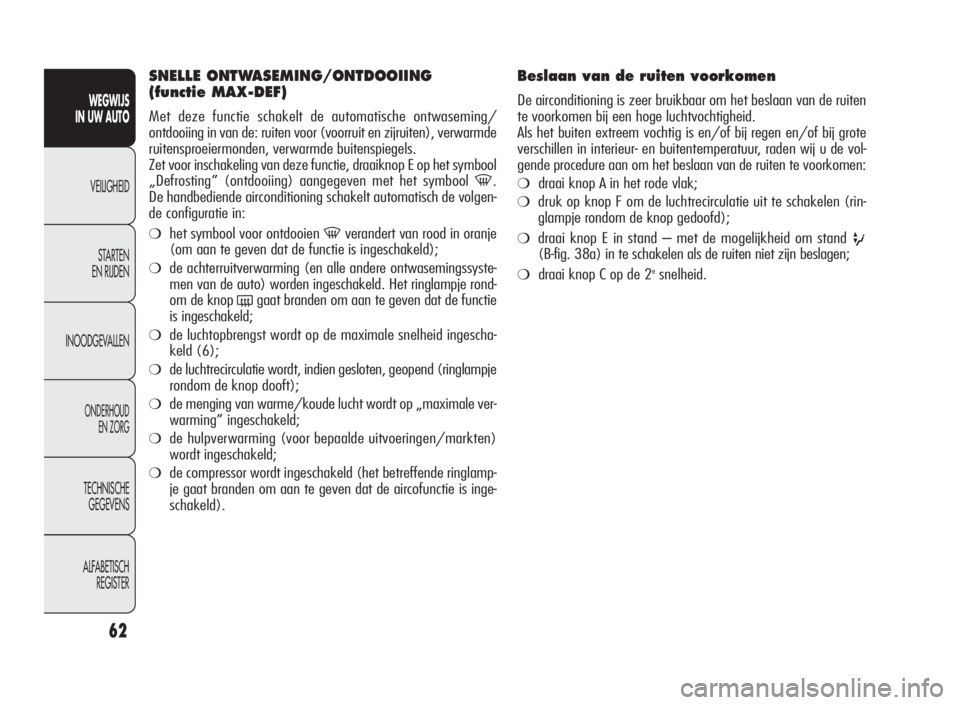

SNELLE ONTWASEMING/ONTDOOIING
(functie MAX-DEF)
Met deze functie schakelt de automatische ontwaseming/
ontdooiing in van de: ruiten voor (voorruit en zijruiten), verwarmde
ruitensproeiermonden, verwarmde buitenspiegels.
Zet voor inschakeling van deze functie, draaiknop E op het symbool
„Defrosting” (ontdooiing) aangegeven met het symbool
-.
De handbediende airconditioning schakelt automatisch de volgen-
de configuratie in:
❍het symbool voor ontdooien-verandert van rood in oranje
(om aan te geven dat de functie is ingeschakeld);
❍de achterruitverwarming (en alle andere ontwasemingssyste-
men van de auto) worden ingeschakeld. Het ringlampje rond-
om de knop
(gaat branden om aan te geven dat de functie
is ingeschakeld;
❍de luchtopbrengst wordt op de maximale snelheid ingescha-
keld (6);
❍de luchtrecirculatie wordt, indien gesloten, geopend (ringlampje
rondom de knop dooft);
❍de menging van warme/koude lucht wordt op „maximale ver-
warming” ingeschakeld;
❍de hulpverwarming (voor bepaalde uitvoeringen/markten)
wordt ingeschakeld;
❍de compressor wordt ingeschakeld (het betreffende ringlamp-
je gaat branden om aan te geven dat de aircofunctie is inge-
schakeld).
Beslaan van de ruiten voorkomen
De airconditioning is zeer bruikbaar om het beslaan van de ruiten
te voorkomen bij een hoge luchtvochtigheid.
Als het buiten extreem vochtig is en/of bij regen en/of bij grote
verschillen in interieur- en buitentemperatuur, raden wij u de vol-
gende procedure aan om het beslaan van de ruiten te voorkomen:
❍draai knop A in het rode vlak;
❍druk op knop F om de luchtrecirculatie uit te schakelen (rin-
glampje rondom de knop gedoofd);
❍draai knop E in stand – met de mogelijkheid om standu(B-fig. 38a) in te schakelen als de ruiten niet zijn beslagen;
❍draai knop C op de 2esnelheid.
001-130 Alfa Giulietta NL 5ed 27-07-2010 8:59 Pagina 62

63
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

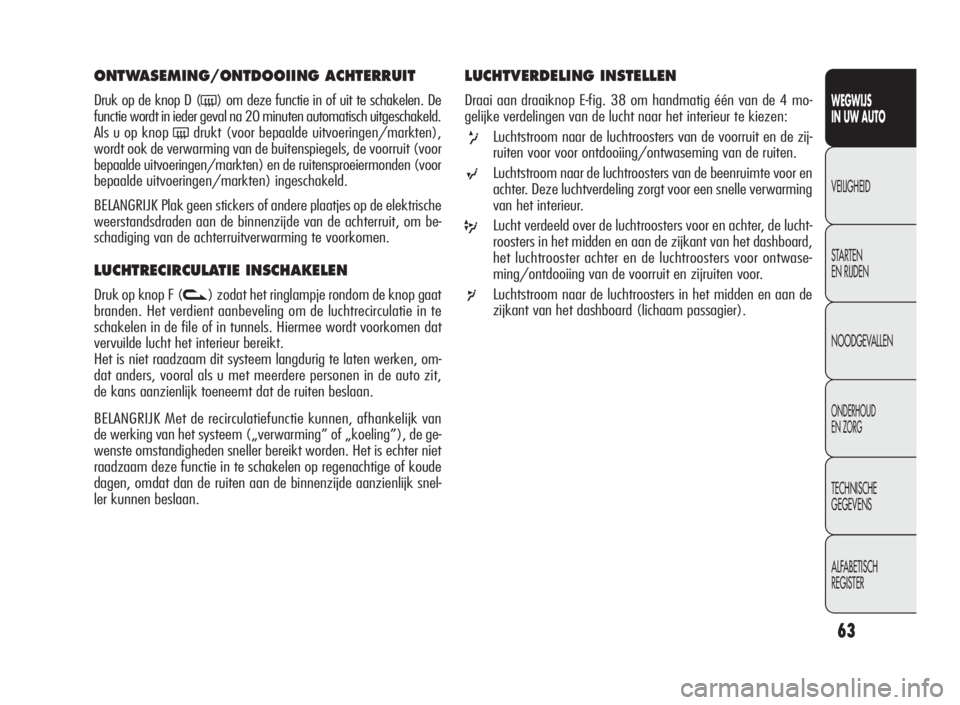

ONTWASEMING/ONTDOOIING ACHTERRUIT
Druk op de knop D (() om deze functie in of uit te schakelen. De
functie wordt in ieder geval na 20 minuten automatisch uitgeschakeld.
Als u op knop
(drukt (voor bepaalde uitvoeringen/markten),
wordt ook de verwarming van de buitenspiegels, de voorruit (voor
bepaalde uitvoeringen/markten) en de ruitensproeiermonden (voor
bepaalde uitvoeringen/markten) ingeschakeld.
BELANGRIJK Plak geen stickers of andere plaatjes op de elektrische
weerstandsdraden aan de binnenzijde van de achterruit, om be-
schadiging van de achterruitverwarming te voorkomen.
LUCHTRECIRCULATIE INSCHAKELEN
Druk op knop F (v) zodat het ringlampje rondom de knop gaat
branden. Het verdient aanbeveling om de luchtrecirculatie in te
schakelen in de file of in tunnels. Hiermee wordt voorkomen dat
vervuilde lucht het interieur bereikt.
Het is niet raadzaam dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten beslaan.
BELANGRIJK Met de recirculatiefunctie kunnen, afhankelijk van
de werking van het systeem („verwarming” of „koeling”), de ge-
wenste omstandigheden sneller bereikt worden. Het is echter niet
raadzaam deze functie in te schakelen op regenachtige of koude
dagen, omdat dan de ruiten aan de binnenzijde aanzienlijk snel-
ler kunnen beslaan.
LUCHTVERDELING INSTELLEN
Draai aan draaiknop E-fig. 38 om handmatig één van de 4 mo-
gelijke verdelingen van de lucht naar het interieur te kiezen:
xLuchtstroom naar de luchtroosters van de voorruit en de zij-
ruiten voor voor ontdooiing/ontwaseming van de ruiten.
sLuchtstroom naar de luchtroosters van de beenruimte voor en
achter. Deze luchtverdeling zorgt voor een snelle verwarming
van het interieur.
yLucht verdeeld over de luchtroosters voor en achter, de lucht-
roosters in het midden en aan de zijkant van het dashboard,
het luchtrooster achter en de luchtroosters voor ontwase-
ming/ontdooiing van de voorruit en zijruiten voor.
rLuchtstroom naar de luchtroosters in het midden en aan de
zijkant van het dashboard (lichaam passagier).
