2010 Alfa Romeo Giulietta Instructieboek (in Dutch)

232
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

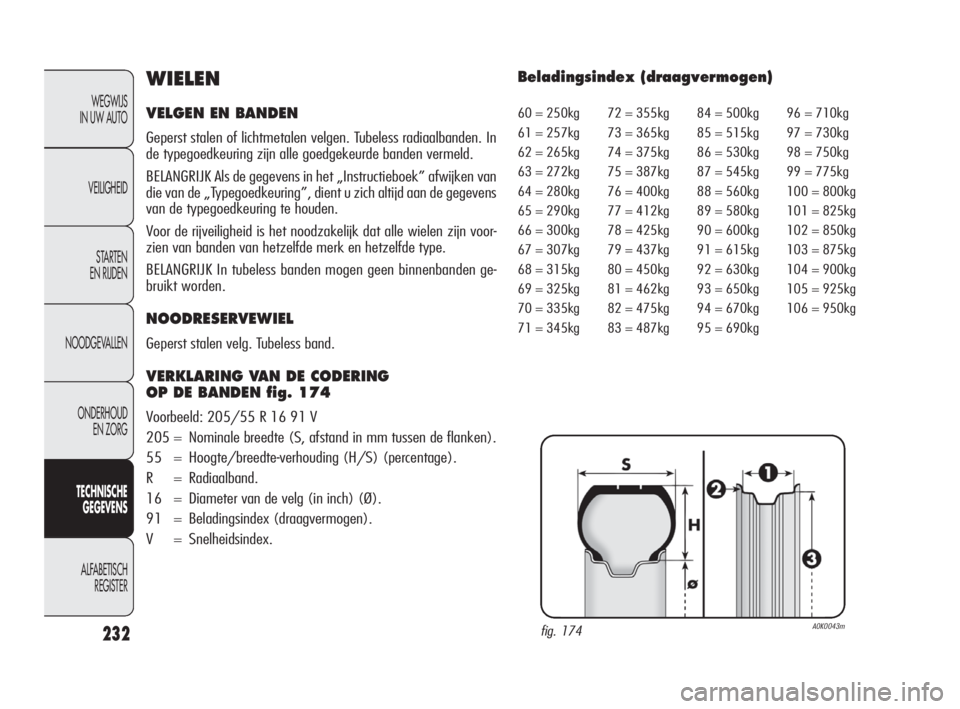

WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless radiaalbanden. In
de typegoedkeuring zijn alle goedgekeurde banden vermeld.
BELANGRIJK Als de gegevens in het „Instructieboek” afwijken van
die van de „Typegoedkeuring”, dient u zich altijd aan de gegevens
van de typegoedkeuring te houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen zijn voor-
zien van banden van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen geen binnenbanden ge-
bruikt worden.
NOODRESERVEWIEL
Geperst stalen velg. Tubeless band.
VERKLARING VAN DE CODERING
OP DE BANDEN fig. 174
Voorbeeld: 205/55 R 16 91 V
205 = Nominale breedte (S, afstand in mm tussen de flanken).
55 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
16 = Diameter van de velg (in inch) (Ø).
91 = Beladingsindex (draagvermogen).
V = Snelheidsindex.
Beladingsindex (draagvermogen)
fig. 174A0K0043m
60 = 250kg
61 = 257kg
62 = 265kg
63 = 272kg
64 = 280kg
65 = 290kg
66 = 300kg
67 = 307kg
68 = 315kg
69 = 325kg
70 = 335kg
71 = 345kg72 = 355kg
73 = 365kg
74 = 375kg
75 = 387kg
76 = 400kg
77 = 412kg
78 = 425kg
79 = 437kg
80 = 450kg
81 = 462kg
82 = 475kg
83 = 487kg84 = 500kg
85 = 515kg
86 = 530kg
87 = 545kg
88 = 560kg
89 = 580kg
90 = 600kg
91 = 615kg
92 = 630kg
93 = 650kg
94 = 670kg
95 = 690kg96 = 710kg
97 = 730kg
98 = 750kg
99 = 775kg
100 = 800kg
101 = 825kg
102 = 850kg
103 = 875kg
104 = 900kg
105 = 925kg
106 = 950kg
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 232

233
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Snelheidsindex
Q = max. 160 km/h.H = max. 210 km/h.
R = max. 170 km/h.V = max. 240 km/h.
S = max. 180 km/h.W = max. 270 km/h.
T = max. 190 km/h.Y = max. 300 km/h.
U = max. 200 km/h.
Snelheidsindex voor winterbanden
QM + S = max. 160 km/h.
TM + S = max. 190 km/h.
HM + S = max. 210 km/h.
VERKLARING VAN DE CODERING
OP DE VELGEN fig. 174
Voorbeeld: 7J × 16 H2 ET 41
7 = breedte van de velg in inch (1).
J = velgbedprofiel (deel aan de zijkanten waarop de band
steunt) (2).
16 = montagediameter in inch (komt overeen met die van de
band die gemonteerd moet worden) (3 = Ø).
H2 = vorm en aantal „humps” (vorm van de velgrand die de wang
van de tubeless band op zijn plaats houdt).
ET 41 = diepte van de velgbolling (afstand tussen het montage-
vlak van de velg op de naaf en het velghart).

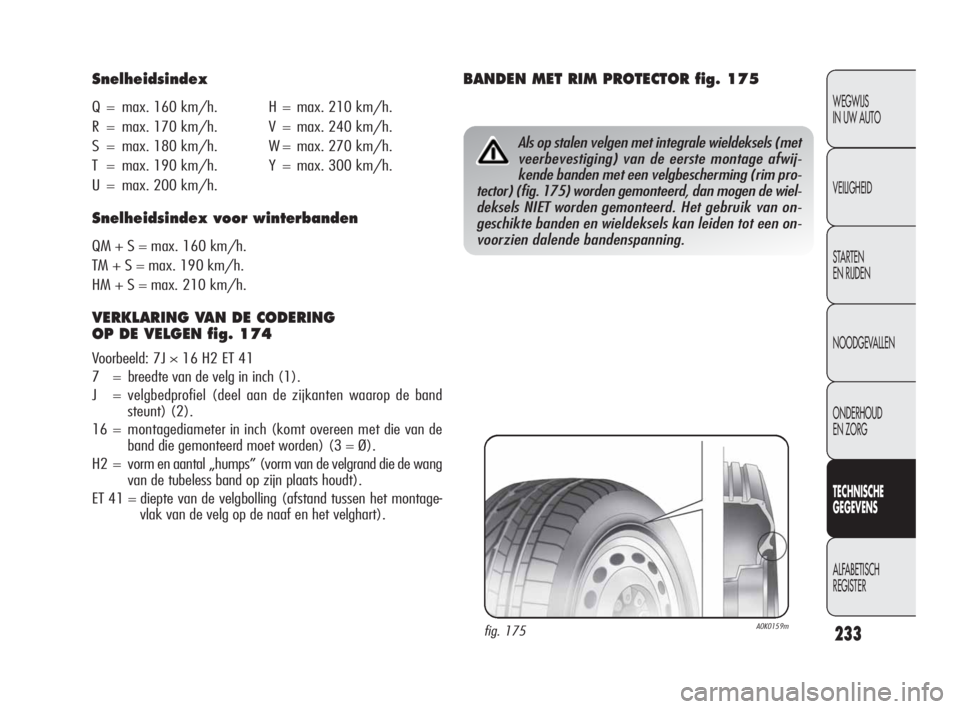

BANDEN MET RIM PROTECTOR fig. 175
Als op stalen velgen met integrale wieldeksels (met
veerbevestiging) van de eerste montage afwij-
kende banden met een velgbescherming (rim pro-
tector) (fig. 175) worden gemonteerd, dan mogen de wiel-
deksels NIET worden gemonteerd. Het gebruik van on-
geschikte banden en wieldeksels kan leiden tot een on-
voorzien dalende bandenspanning.
fig. 175A0K0159m
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 233

234
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

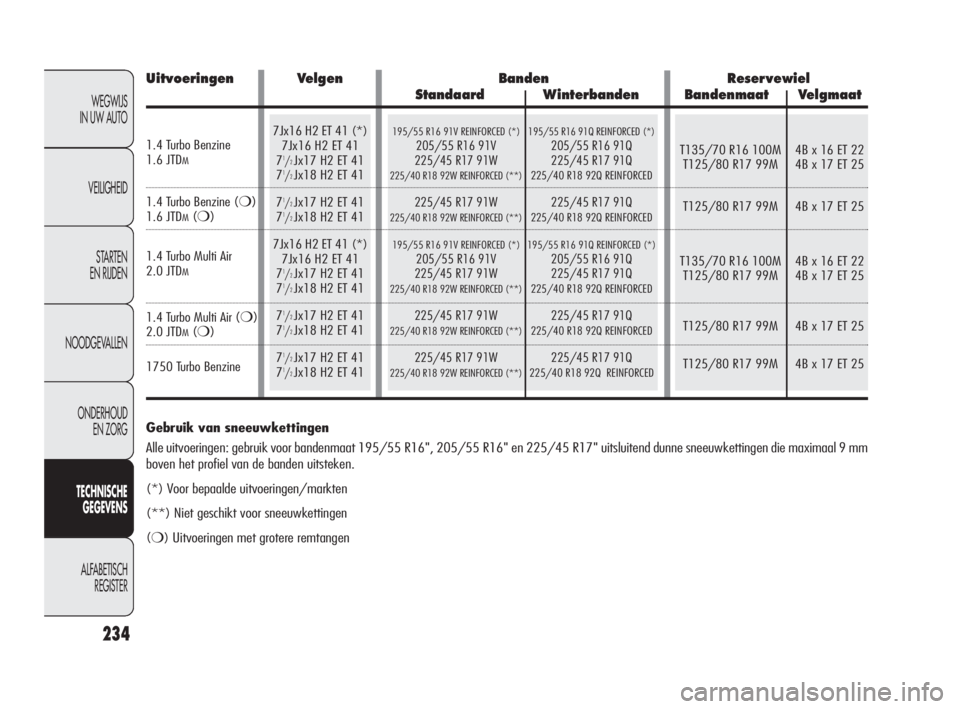

Gebruik van sneeuwkettingen
Alle uitvoeringen: gebruik voor bandenmaat 195/55 R16", 205/55 R16" en 225/45 R17" uitsluitend dunne sneeuwkettingen die maximaal 9 mm
boven het profiel van de banden uitsteken.
(*) Voor bepaalde uitvoeringen/markten
(**) Niet geschikt voor sneeuwkettingen
(
❍) Uitvoeringen met grotere remtangen
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Uitvoeringen Velgen Banden Reser vewiel
Standaard Winterbanden Bandenmaat Velgmaat
1.4 Turbo Benzine
1.6 JTDM
1.4 Turbo Benzine (❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air (❍)2.0 JTDM(❍)
1750 Turbo Benzine
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 234

195/55 R16 91V REINFORCED 205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
2,9 2,5
2,5 2,1
2,6 2,2
2,9 2,5
2,9 2,5
2,6 2,2
2,6 2,2
2,9 2,5
2,7 2,3
3,0 2,6
235
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

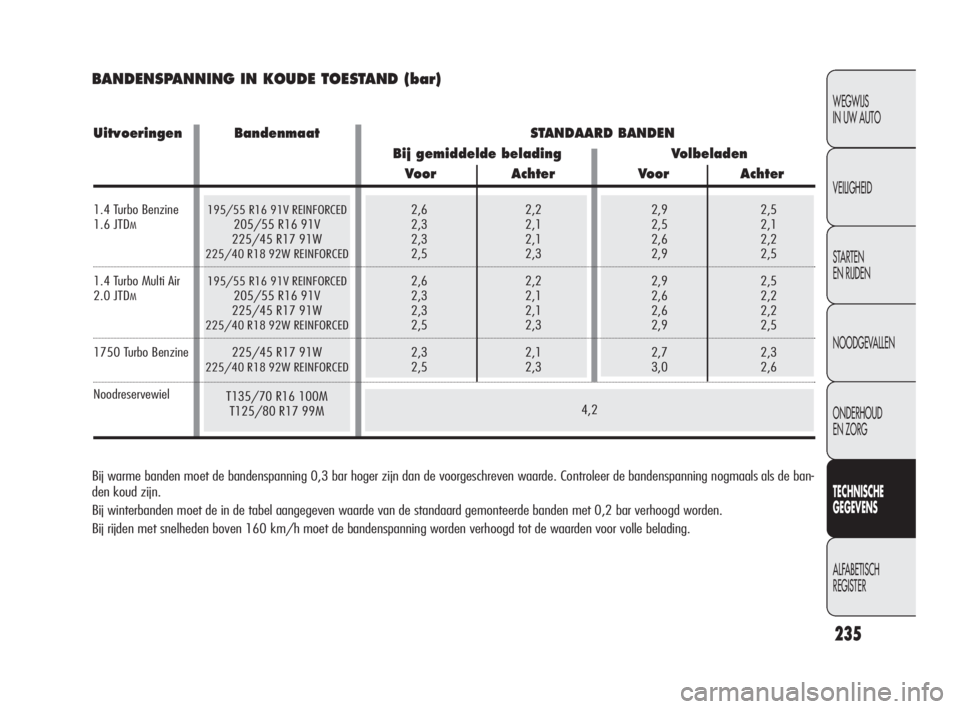

BANDENSPANNING IN KOUDE TOESTAND (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,3 2,1
2,5 2,3
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nogmaals als de ban-
den koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden verhoogd tot de waarden voor volle belading.
4,2
Uitvoeringen Bandenmaat STANDAARD BANDEN
Bij gemiddelde belading Volbeladen
Voor Achter Voor Achter
1.4 Turbo Benzine
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Benzine
Noodreservewiel
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 235

ABCDEFG H
236
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

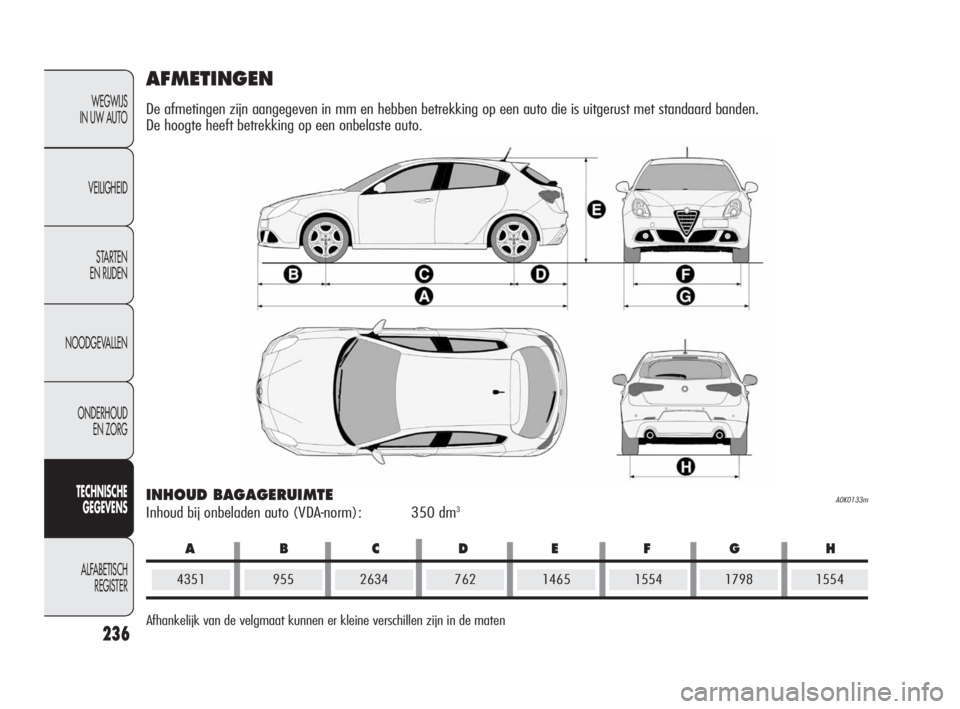

AFMETINGEN
De afmetingen zijn aangegeven in mm en hebben betrekking op een auto die is uitgerust met standaard banden.
De hoogte heeft betrekking op een onbelaste auto.
INHOUD BAGAGERUIMTE
Inhoud bij onbeladen auto (VDA-norm): 350 dm3
43519557621798
Afhankelijk van de velgmaat kunnen er kleine verschillen zijn in de maten1465
A0K0133m
263415541554
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 236

237
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

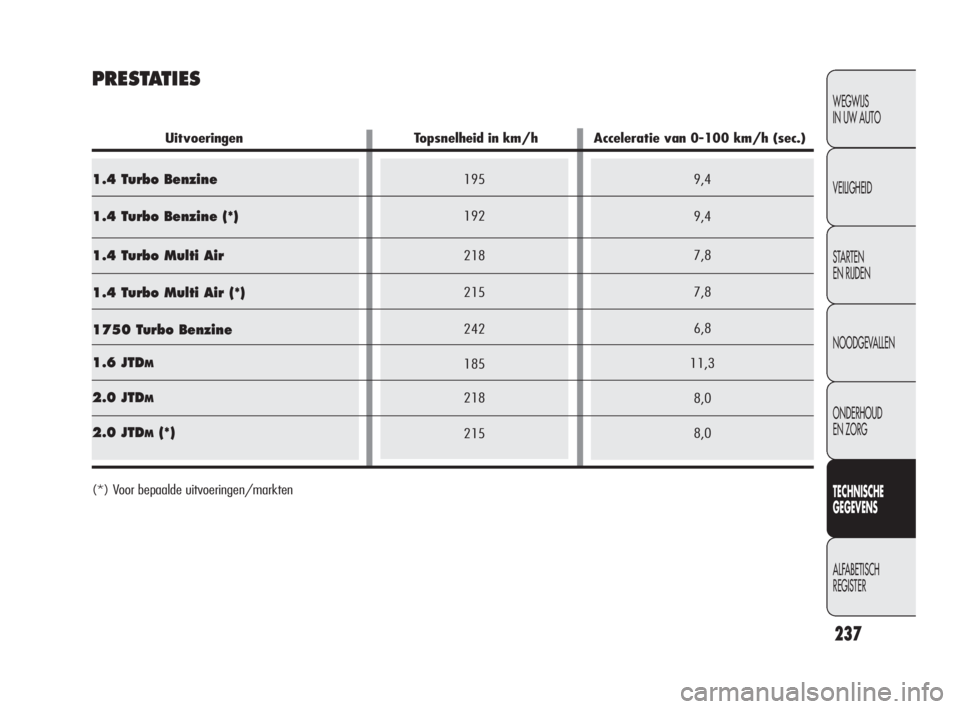

PRESTATIES
195
192
218
215
242
185
218
2159,4
9,4
7,8
7,8
6,8
11,3
8,0
8,01.4 Turbo Benzine
1.4 Turbo Benzine (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzine
1.6 JTD
M
2.0 JTDM
2.0 JTDM(*)
Uitvoeringen Topsnelheid in km/h Acceleratie van 0-100 km/h (sec.)
(*) Voor bepaalde uitvoeringen/markten
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 237

1320
505
1100
850
1825
1300
500
50
601280
505
1100
850
1785
1300
500
50
601290
505
1100
850
1795
1300
500
50
60
238
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
(*) Als er speciale accessoires zijn gemonteerd (opendak, trekhaak enz.), dan stijgt het rijklaargewicht, waardoor het totale laadvermogen met
hetzelfde gewicht daalt.
(**) Maximum waarden die niet mogen worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zodanig wordt beladen
dat deze limieten niet worden overschreden.

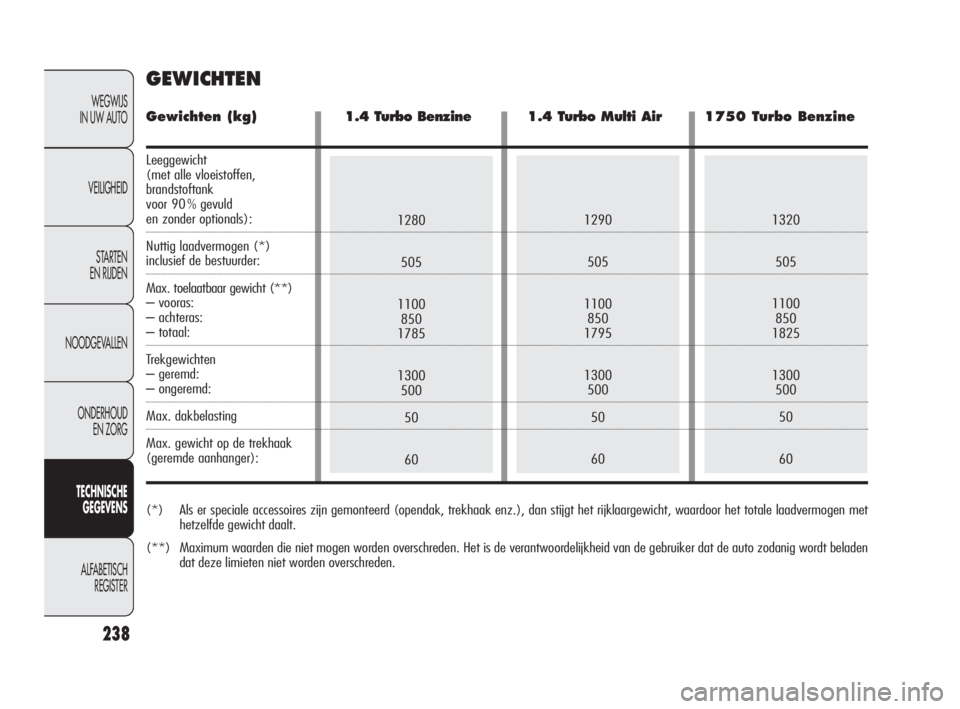

GEWICHTEN
Gewichten (kg) 1.4 Turbo Benzine 1.4 Turbo Multi Air1750 Turbo Benzine
Leeggewicht
(met alle vloeistoffen,
brandstoftank
voor 90 % gevuld
en zonder optionals):
Nuttig laadvermogen (*)
inclusief de bestuurder:
Max. toelaatbaar gewicht (**)
– vooras:
– achteras:
– totaal:
Trekgewichten
– geremd:
– ongeremd:
Max. dakbelasting
Max. gewicht op de trekhaak
(geremde aanhanger):
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 238

239
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
1320
505
1100
850
1825
1300
500
50
601310
505
1100
850
1815
1300
500
50
60
(*) Als er speciale accessoires zijn gemonteerd (opendak, trekhaak enz.), dan stijgt het rijklaargewicht, waardoor het totale laadvermogen met
hetzelfde gewicht daalt.
(**) Maximum waarden die niet mogen worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zodanig wordt bela-
den dat deze limieten niet worden overschreden.

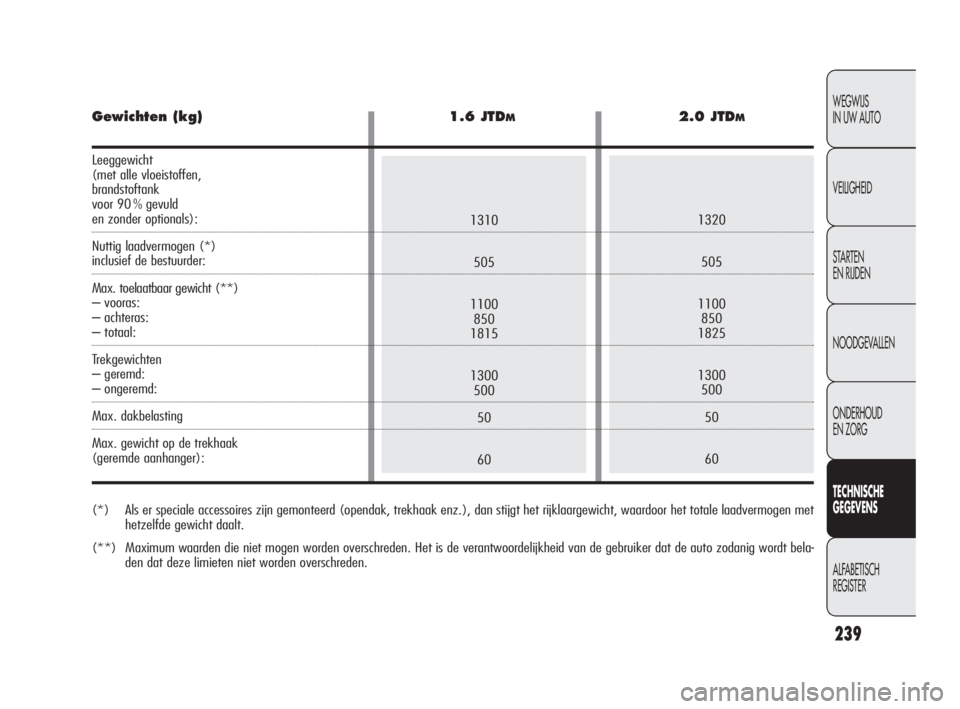

Gewichten (kg) 1.6 JTDM2.0 JTDM
Leeggewicht
(met alle vloeistoffen,
brandstoftank
voor 90 % gevuld
en zonder optionals):
Nuttig laadvermogen (*)
inclusief de bestuurder:
Max. toelaatbaar gewicht (**)
– vooras:
– achteras:
– totaal:
Trekgewichten
– geremd:
– ongeremd:
Max. dakbelasting
Max. gewicht op de trekhaak
(geremde aanhanger):
225-246 Alfa Giulietta NL 3ed 7-04-2010 11:06 Pagina 239
