2010 Alfa Romeo 159 Betriebsanleitung (in German)

207
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT❒die Abdeckung B, Abb. 49auf der
LampeA, Abb. 48 wieder
schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.

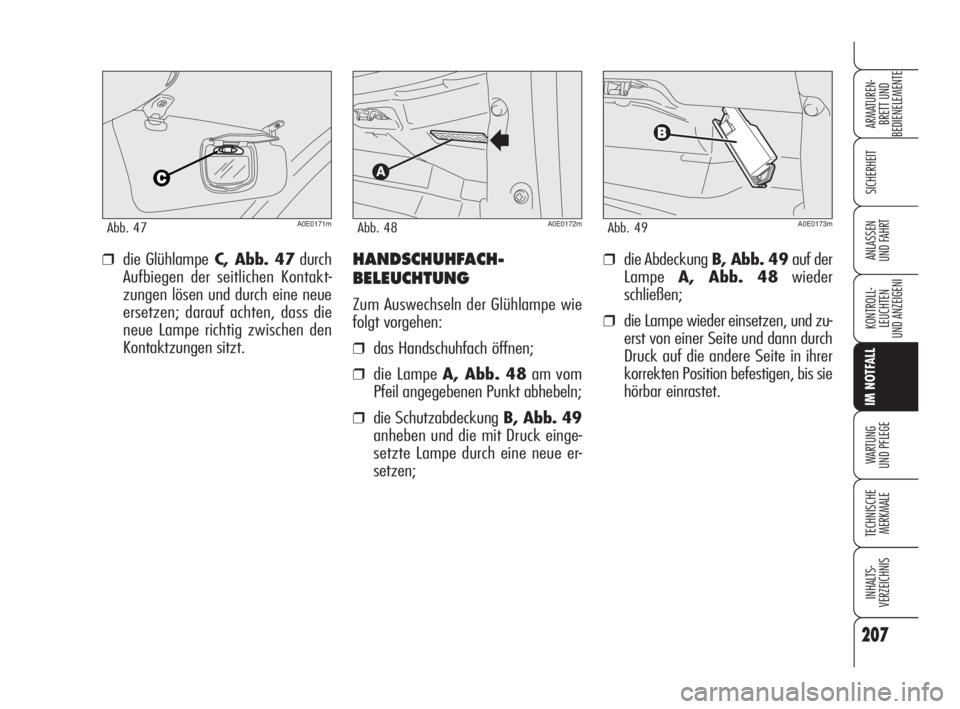

HANDSCHUHFACH-
BELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒das Handschuhfach öffnen;
❒die Lampe A, Abb. 48am vom
Pfeil angegebenen Punkt abhebeln;
❒die SchutzabdeckungB, Abb. 49
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;
A0E0172mAbb. 48A0E0173mAbb. 49
❒die GlühlampeC, Abb. 47durch
Aufbiegen der seitlichen Kontakt-
zungen lösen und durch eine neue
ersetzen; darauf achten, dass die
neue Lampe richtig zwischen den
Kontaktzungen sitzt.
A0E0171mAbb. 47
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 207

KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒den Kofferraum öffnen;
❒die Lampe A, Abb. 50am vom
Pfeil angegebenen Punkt abhebeln;
❒den Schutzdeckel B, Abb. 51öff-
nen, und die Glühlampe durch Auf-
biegen der seitlichen Kontaktzungen
lösen und durch eine neue ersetzen;
darauf achten, dass die neue Lampe
richtig zwischen den Kontaktzungen
sitzt;
❒den Schutzdeckel B wieder
schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
❒die Abdeckung B, Abb. 53auf der
LampeA, Abb. 52 wieder
schließen;
❒Die Deckenleuchte wieder auf einer
Seite in ihrer korrekten Position ein-
setzen, und dann auf die andere Sei-
te drücken, bis das Einrastgeräusch
ertönt.
208
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0205mAbb. 50A0E0075mAbb. 52A0E0204mAbb. 51
EINSTIEGLICHT
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die Tür öffnen und die transparente
Abdeckung A, Abb. 52durch Ab-
hebeln an den vom Pfeil angegebe-
nem Punkt herausziehen;
❒die SchutzabdeckungB, Abb. 53
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;A0E0235mAbb. 53
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 208

209
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUSWECHSELN DER
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei De-
fekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Lei-
terelement darf nicht unterbrochen sein.
Anderenfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
A:unversehrte Sicherung
B:Sicherung mit unterbrochenem Si-
cherungselement.
Die durchgebrannte Sicherung ist mit der
Pinzette Cherauszunehmen, die sich
auf dem Sicherungsverteiler des Arma-
turenbretts befindet.
A0E0119mAbb. 54
Eine defekte Sicherung
darf niemals durch Me-
talldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf nie-
mals durch eine neue
mit höherer Stromstärke er-
setzt werden: Brandgefahr.
ZUR BEACHTUNG
Wenn eine Hauptsiche-
rung (MEGA-FUSE,
MAXI-FUSE) durchgebrannt
ist, wenden Sie sich an den Au-
torisierten Alfa Romeo Kun-
dendienst. Vor dem Auswech-
seln einer Sicherung muss man
sich vergewissern, dass der
Zündschlüssel abgezogen ist
und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung er-
neut durchbrennen, wen-
den Sie sich an den Autorisierten
Alfa Romeo Kundendienst.
ZUR BEACHTUNG
Wenn eine Hauptsiche-
rung zum Schutz der Si-
cherheitssysteme (Airbagsystem,
Bremssystem), der Triebwerks-
systeme (Motorsystem, Getrie-
besystem) oder des Lenksystems
ausgelöst wird, wenden Sie sich
bitte an den Autorisierten Alfa
Romeo Kundendienst.
ZUR BEACHTUNG
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 209

ZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind auf
vier Verteiler aufgeteilt, die sich auf dem
Armaturenbrett, auf dem Pluspol der
Batterie, neben der Batterie und im Kof-
ferraum befinden (rechte Seite).
Verteiler im Armaturenbrett
Für den Zugang zu den Sicherungen ist
die Schraube A, Abb. 55abzu-
schrauben und die Schutzverkleidung B
zu entfernen.
210
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0157mAbb. 55
A0E0124mAbb. 56
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 210

211
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTVerteiler auf dem Pluspol
der Batterie
Für den Zugang zu den Sicherungen
muss die Rückhaltefeder A, Abb. 57
betätigt und der Schutzdeckel Bentfernt
werden.
A0E0126mAbb. 57
A0E0125mAbb. 58
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 211

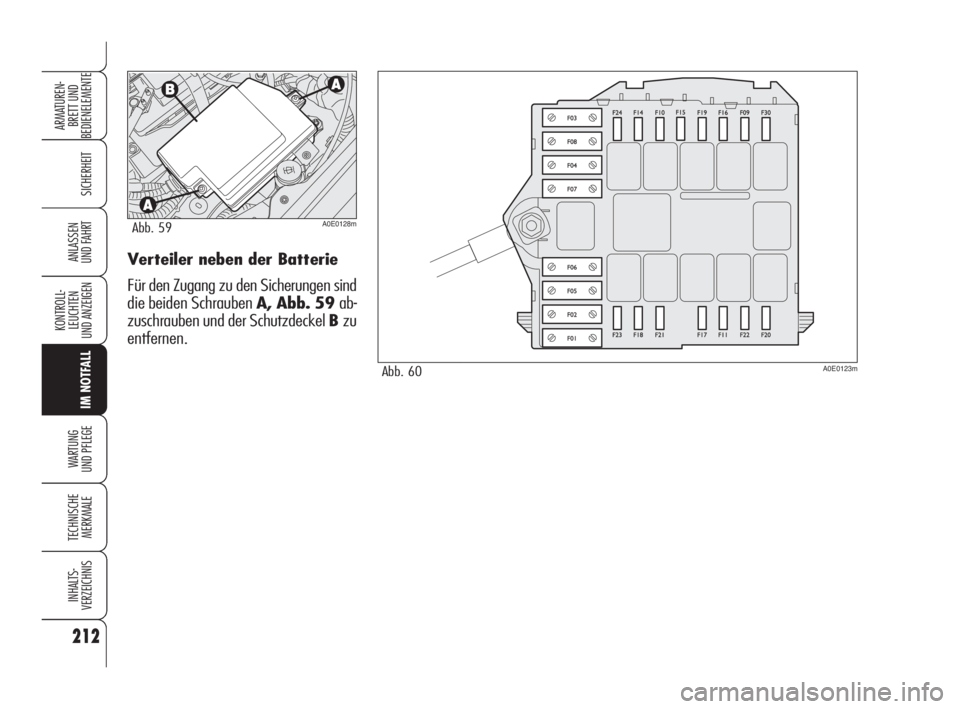

Verteiler neben der Batterie
Für den Zugang zu den Sicherungen sind
die beiden Schrauben A, Abb. 59 ab-
zuschrauben und der Schutzdeckel B zu
entfernen.
212
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0128mAbb. 59
A0E0123mAbb. 60
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 212

213
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

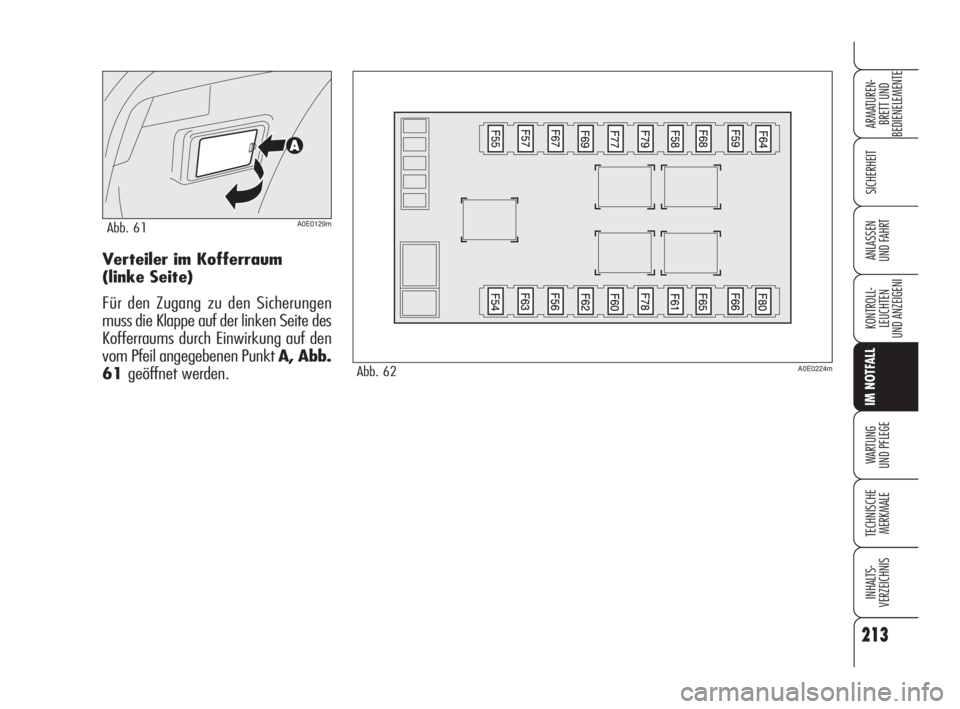

UND FAHRTVerteiler im Kofferraum
(linke Seite)
Für den Zugang zu den Sicherungen
muss die Klappe auf der linken Seite des
Kofferraums durch Einwirkung auf den
vom Pfeil angegebenen Punkt A, Abb.
61 geöffnet werden.
A0E0129mAbb. 61
A0E0224mAbb. 62
181-222 Alfa 159 D 9-12-2009 11:14 Pagina 213

214
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUSAMMENFASSUNG ALLER SICHERUNGEN
LEUCHTE SICHERUNG AMPERE ABBILDUNG
Rechtes Fernlicht F14 7,5 60
Linkes Fernlicht F15 7,5 60
Rechtes Abblendlicht F12 15 56
Linkes Abblendlicht F13 15 56
Nebelscheinwerfer F30 15 60
Rückfahrlicht/Bremslicht F35 7,5 56
Drittes Bremslicht F37 7,5 56
Vordere/hintere Deckenleuchte F39 10 56
Vordere Deckenleuchte F49 7,5 56
Fahrtrichtungsanzeiger F53 10 56
Warnblinkleuchte F53 10 56
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Funktionen des Verteilers im Motorraum F70 (MEGA-FUSE) 150 58
Steuerelektronik Armaturenbrett F71 70 58
Zusatzheizer (Wassererwärmung Fahrgastraum 600W)
(nur Dieselausführungen) F72 50 58
Glühkerzenvorwärmaggegrat (Dieselausführungen) F73 60 58
Steuerelektronik Armaturenbrett F01 (MAXI-FUSE) 60 60
