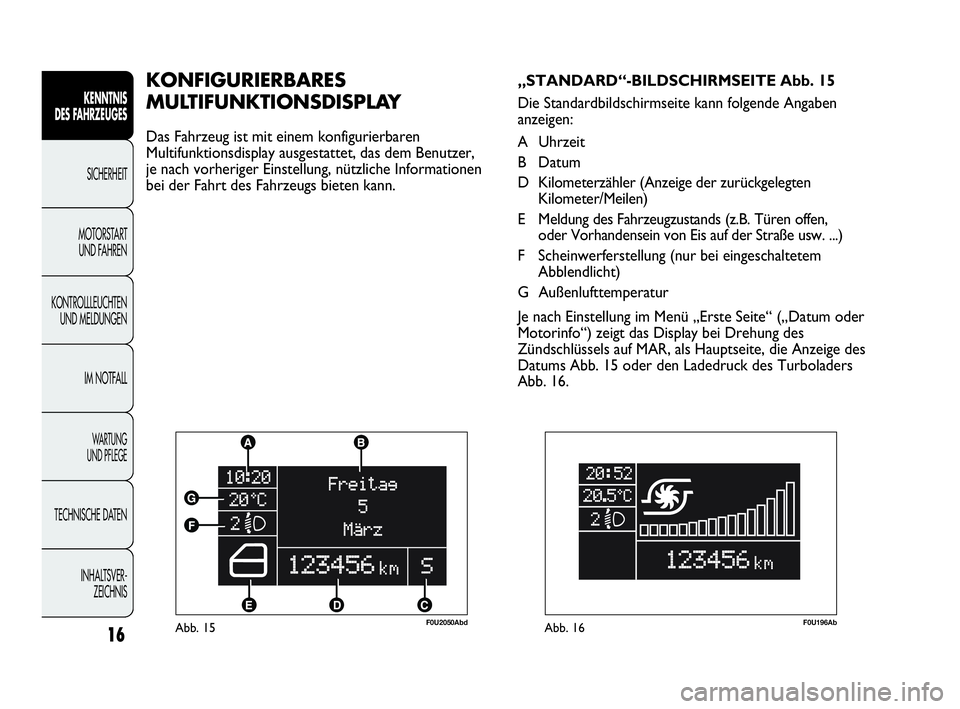

16Abb. 15F0U2050Abd
KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Das Fahrzeug ist mit einem konfigurierbaren
Multifunktionsdisplay ausgestattet, das dem Benutzer,
je nach vorheriger Einstellung, nützliche Informationen
bei der Fahrt des Fahrzeugs bieten kann.„STANDARD“-BILDSCHIRMSEITE Abb. 15
Die Standardbildschirmseite kann folgende Angaben
anzeigen:
A Uhrzeit
B Datum
D Kilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)
E Meldung des Fahrzeugzustands (z.B. Türen offen,
oder Vorhandensein von Eis auf der Straße usw. ...)
F Scheinwerferstellung (nur bei eingeschaltetem
Abblendlicht)
G Außenlufttemperatur
Je nach Einstellung im Menü „Erste Seite“ („Datum oder
Motorinfo“) zeigt das Display bei Drehung des
Zündschlüssels auf MAR, als Hauptseite, die Anzeige des
Datums Abb. 15 oder den Ladedruck des Turboladers
Abb. 16.
Abb. 16F0U196Ab
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 16

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES FAHRZEUGES
17

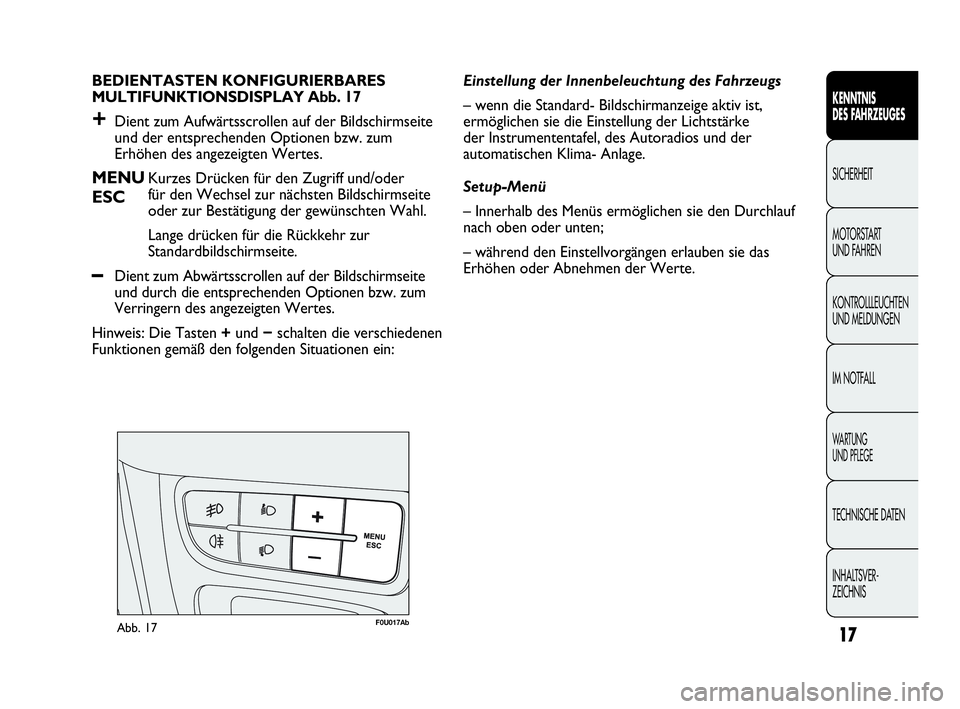

BEDIENTASTEN KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY Abb. 17
+Dient zum Aufwärtsscrollen auf der Bildschirmseite
und der entsprechenden Optionen bzw. zum
Erhöhen des angezeigten Wertes.
MENUKurzes Drücken für den Zugriff und/oder
ESCfür den Wechsel zur nächsten Bildschirmseite
oder zur Bestätigung der gewünschten Wahl.
Lange drücken für die Rückkehr zur
Standardbildschirmseite.
–Dient zum Abwärtsscrollen auf der Bildschirmseite
und durch die entsprechenden Optionen bzw. zum
Verringern des angezeigten Wertes.
Hinweis: Die Tasten +und −schalten die verschiedenen
Funktionen gemäß den folgenden Situationen ein: Einstellung der Innenbeleuchtung des Fahrzeugs
– wenn die Standard- Bildschirmanzeige aktiv ist,
ermöglichen sie die Einstellung der Lichtstärke
der Instrumententafel, des Autoradios und der
automatischen Klima- Anlage.
Setup-Menü
– Innerhalb des Menüs ermöglichen sie den Durchlauf
nach oben oder unten;
– während den Einstellvorgängen erlauben sie das
Erhöhen oder Abnehmen der Werte.
F0U017AbAbb. 17
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 17

18
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
SETUP-MENÜ
Das Menü umfasst verschiedene Funktionen, die
„kreisförmig“ angeordnet sind und die durch die Tasten
+und −ausgeführt werden können. Damit wird der
Zugang zu den folgenden verschiedenen Auswahl- und
Einstellungsmöglichkeiten (Setup) geöffnet. Bei einigen
Menüpunkten (Uhrzeit und Maßeinheit einstellen) ist
ein Untermenü vorgesehen.
Das Setup-Menü kann durch kurzes Drücken der Taste
MENU ESC aktiviert werden Abb. 18.
Mit Einzeldruck der Tasten +oder −ist es möglich,
sich in der Liste des Setup-Menüs zu bewegen.
Die Menüführung variiert an dieser Stelle je nach
Eigenschaft des ausgewählten Menüpunkts.
Auswahl eines Menüpunktes des Hauptmenüs ohne
Untermenü:
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung des Hauptmenüs, die geändert werden soll,
ausgewählt werden;
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) kann die neue Einstellung ausgewählt
werden;
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur vorher gewählten Position des Einstellungsmenüs
zurückkehren.Wahl einer Option des Hauptmenüs mit Untermenü:
– Durch kurzes Drücken der Taste MENU ESC wird die
erste Position des Untermenüs angezeigt;
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) können Sie alle Positionen des Untermenüs
durchlaufen;
– Durch kurzen Druck der Taste MENU ESC können
Sie die angezeigte Position des Untermenüs auswählen,
dann gelangen Sie zum entsprechenden
Einstellungsmenü;
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) können Sie die neue Einstellung dieser
Position des Untermenüs auswählen;
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur vorher gewählten Position des Menüs
zurückkehren.
Auswahl von „Datum“ und „Einstellung der Uhrzeit“:
– Durch kurzen Druck der Taste MENU ESC kann der
erste Wert gewählt werden, der geändert werden soll
(z. B. Stunden/Minuten oder Jahr/Monat/Tag);
– Durch Betätigung der Tasten +oder −(mit
Einzeldruck) kann die neue Einstellung ausgewählt
werden;
– Durch kurzen Druck der Taste MENU ESC kann die
Einstellung gespeichert werden, und gleichzeitig können
Sie zur nächsten Position des Einstellungsmenüs
wechseln. Wenn es die letzte ist, kehren Sie zur vorher
gewählten Position des Menüs zurück.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 18

19
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
Mit langem Druck der Taste MENU ESC:
– verlassen Sie den Bereich des Setup-Menüs, wenn Sie
sich auf der Setup-Menü-Ebene befinden;
– gelangen Sie zur Hauptmenü-Ebene, wenn Sie sich
an einer anderen Stelle des Menüs befinden
(Einstellungsebene einer Position des Untermenüs,
Untermenüebene oder Einstellungsebene einer Position
des Hauptmenüs);
– werden nur die Änderungen gespeichert, die bereits
vom Benutzer gespeichert wurden (und schon durch
kurzen Druck der Taste MENU ESC bestätigt worden
sind).
Der Bereich des Setup-Menüs ist zeitgesteuert. Wird
das Menü durch Ablaufen dieser Zeitsteuerung
verlassen, werden nur die schon vom Benutzer
gespeicherten Änderungen gesichert (die bereits durch
Drücken der Taste MENU ESC bestätigt wurden).Das Menü besteht aus folgenden Menüpunkten:
– MENÜ
– BEEP FÜR GESCHWINDIGKEIT
– CORNERING LIGHTS
– REGENSENSOR
(für Versionen/Märkte, wo vorgesehen)
– AKTIVIERUNG/DATEN TRIP B
– UHRZEIT EINSTELLEN
– DATUM EINSTELLEN
– ERSTE SEITE
– RADIOANZEIGE
– AUTOCLOSE
– MASSEINHEIT
– SPRACHE
– LAUTST. MELD.
– TASTENLAUTSTÄRKE
– BEEP/SUMMER SICHERHEITSGURTE
– SERVICE
– AIRBAG/BEIFAHRERAIRBAG
– TAGESBELEUCHTUNG
– MENÜ VERLASSEN
Abb. 18F0U017Ab
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 19

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEIT
KENNTNIS
DES FAHRZEUGES
20

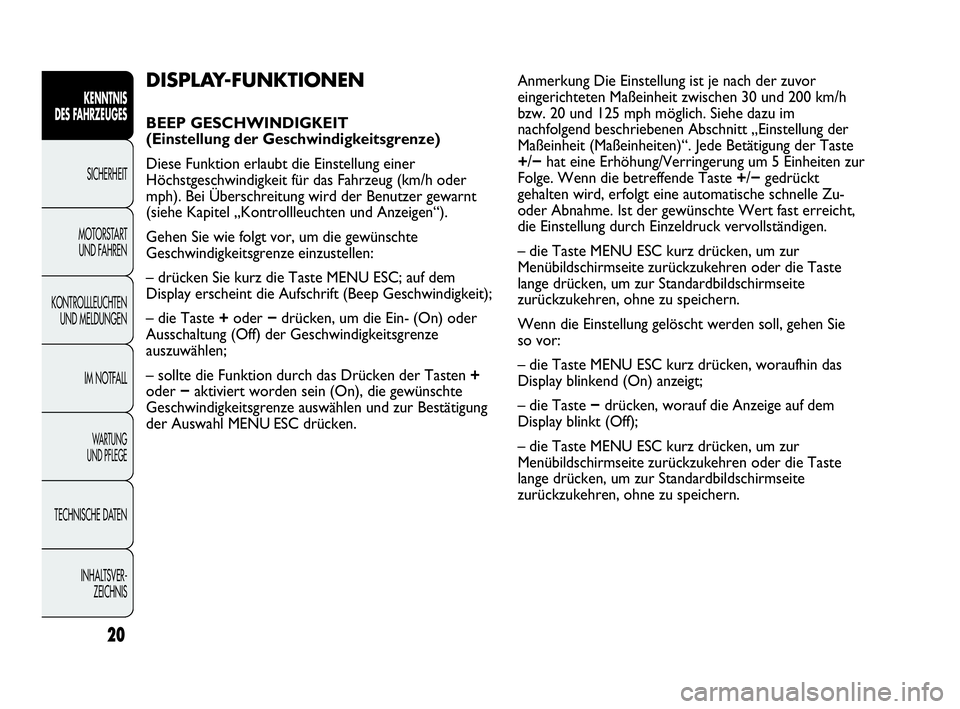

DISPLAY-FUNKTIONEN
BEEP GESCHWINDIGKEIT
(Einstellung der Geschwindigkeitsgrenze)
Diese Funktion erlaubt die Einstellung einer
Höchstgeschwindigkeit für das Fahrzeug (km/h oder
mph). Bei Überschreitung wird der Benutzer gewarnt
(siehe Kapitel „Kontrollleuchten und Anzeigen“).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– drücken Sie kurz die Taste MENU ESC; auf dem
Display erscheint die Aufschrift (Beep Geschwindigkeit);
– die Taste +oder −drücken, um die Ein- (On) oder
Ausschaltung (Off) der Geschwindigkeitsgrenze
auszuwählen;
– sollte die Funktion durch das Drücken der Tasten +
oder −aktiviert worden sein (On), die gewünschte
Geschwindigkeitsgrenze auswählen und zur Bestätigung
der Auswahl MENU ESC drücken.Anmerkung Die Einstellung ist je nach der zuvor
eingerichteten Maßeinheit zwischen 30 und 200 km/h
bzw. 20 und 125 mph möglich. Siehe dazu im
nachfolgend beschriebenen Abschnitt „Einstellung der
Maßeinheit (Maßeinheiten)“. Jede Betätigung der Taste
+/−hat eine Erhöhung/Verringerung um 5 Einheiten zur
Folge. Wenn die betreffende Taste +/−gedrückt
gehalten wird, erfolgt eine automatische schnelle Zu-
oder Abnahme. Ist der gewünschte Wert fast erreicht,
die Einstellung durch Einzeldruck vervollständigen.
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
Wenn die Einstellung gelöscht werden soll, gehen Sie
so vor:
– die Taste MENU ESC kurz drücken, woraufhin das
Display blinkend (On) anzeigt;
– die Taste − drücken, worauf die Anzeige auf dem
Display blinkt (Off);
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 20

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES FAHRZEUGES
21
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
AKTIVIERUNG/DATEN TRIP B
(Einschalten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MENU ESC kurz drücken, auf dem Display
erscheint blinkend (On) oder (Off) (je nach der
vorhergehenden Einstellung);
– die Taste +oder –drücken, um die Wahl zu treffen;
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern. CORNERING LIGHTS
(Aktivierung/Deaktivierung „Cornering Lights
– Nebelscheinwerfer mit Funktion Cornering)
Diese Funktion ermöglicht die Aktivierung/Deaktivierung
der „Cornering Lights“. Für die Aktivierung/Deaktivierung
(ON/OFF) der Lichter wie folgt vorgehen:
– die Taste MENU ESC kurz drücken, auf dem Display
erscheint blinkend „On“ oder „Off“ (je nach der
vorhergehenden Einstellung);
– Taste + oder − drücken um eine Wahl zu treffen;
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
REGENSENSOR
(Einstellung der Sensibilität des Regensensors)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht es, die Empfindlichkeit des
Regensensors (auf 4 Stufen) einzustellen.
Um die gewünschte Empfindlichkeitsstufe einzustellen,
gehen Sie bitte wie folgt vor:
– die Taste MENU ESC kurz drücken, auf dem Display
erscheint blinkend die vorher eingestellte
Empfindlichkeitsstufe;
– die Taste +oder −drücken, um die Einstellung
auszuführen;
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 21

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEIT
KENNTNIS
DES FAHRZEUGES
22

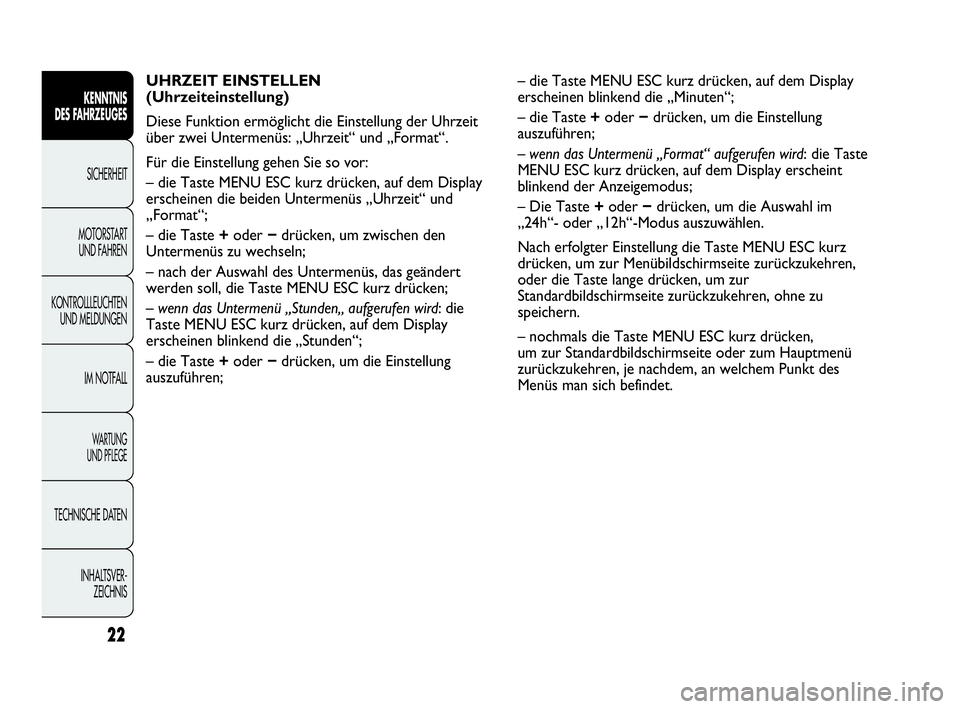

UHRZEIT EINSTELLEN
(Uhrzeiteinstellung)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MENU ESC kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“ und
„Format“;
– die Taste +oder −drücken, um zwischen den
Untermenüs zu wechseln;
– nach der Auswahl des Untermenüs, das geändert
werden soll, die Taste MENU ESC kurz drücken;
– wenn das Untermenü „Stunden„ aufgerufen wird: die
Taste MENU ESC kurz drücken, auf dem Display
erscheinen blinkend die „Stunden“;
– die Taste +oder −drücken, um die Einstellung
auszuführen;– die Taste MENU ESC kurz drücken, auf dem Display
erscheinen blinkend die „Minuten“;
– die Taste +oder −drücken, um die Einstellung
auszuführen;
– wenn das Untermenü „Format“ aufgerufen wird: die Taste
MENU ESC kurz drücken, auf dem Display erscheint
blinkend der Anzeigemodus;
– Die Taste +oder −drücken, um die Auswahl im
„24h“- oder „12h“-Modus auszuwählen.
Nach erfolgter Einstellung die Taste MENU ESC kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu
speichern.
– nochmals die Taste MENU ESC kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt des
Menüs man sich befindet.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 22

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES FAHRZEUGES
23

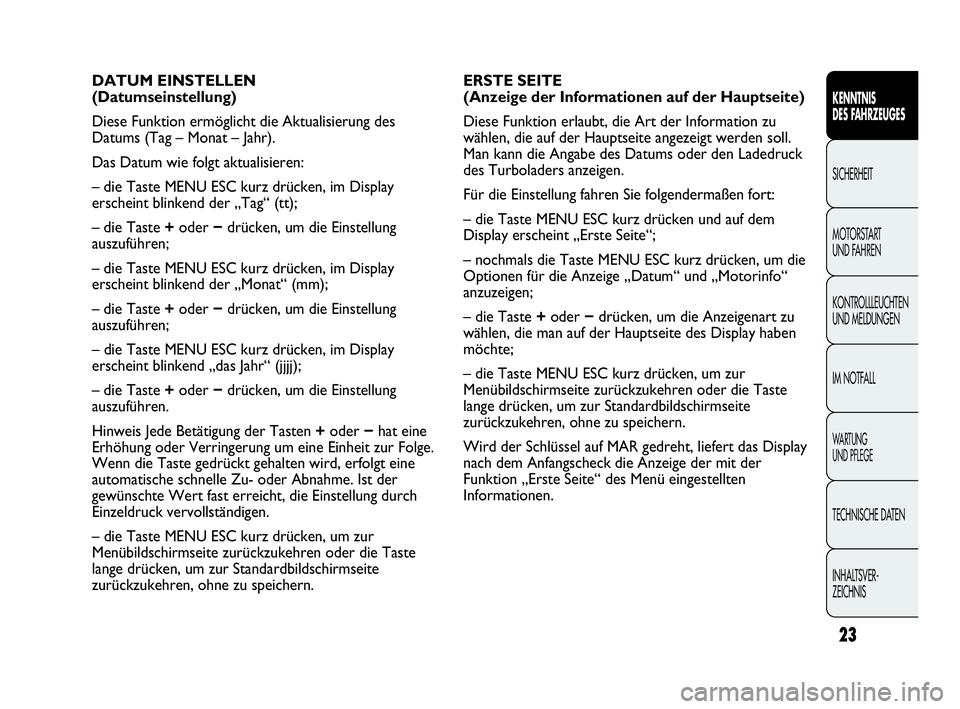

ERSTE SEITE
(Anzeige der Informationen auf der Hauptseite)
Diese Funktion erlaubt, die Art der Information zu
wählen, die auf der Hauptseite angezeigt werden soll.
Man kann die Angabe des Datums oder den Ladedruck
des Turboladers anzeigen.
Für die Einstellung fahren Sie folgendermaßen fort:
– die Taste MENU ESC kurz drücken und auf dem
Display erscheint „Erste Seite“;
– nochmals die Taste MENU ESC kurz drücken, um die
Optionen für die Anzeige „Datum“ und „Motorinfo“
anzuzeigen;
– die Taste +oder −drücken, um die Anzeigenart zu
wählen, die man auf der Hauptseite des Display haben
möchte;
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
Wird der Schlüssel auf MAR gedreht, liefert das Display
nach dem Anfangscheck die Anzeige der mit der
Funktion „Erste Seite“ des Menü eingestellten
Informationen. DATUM EINSTELLEN
(Datumseinstellung)
Diese Funktion ermöglicht die Aktualisierung des
Datums (Tag – Monat – Jahr).
Das Datum wie folgt aktualisieren:
– die Taste MENU ESC kurz drücken, im Display
erscheint blinkend der „Tag“ (tt);
– die Taste +oder −drücken, um die Einstellung
auszuführen;
– die Taste MENU ESC kurz drücken, im Display
erscheint blinkend der „Monat“ (mm);
– die Taste +oder −drücken, um die Einstellung
auszuführen;
– die Taste MENU ESC kurz drücken, im Display
erscheint blinkend „das Jahr“ (jjjj);
– die Taste +oder −drücken, um die Einstellung
auszuführen.
Hinweis Jede Betätigung der Tasten +oder −hat eine
Erhöhung oder Verringerung um eine Einheit zur Folge.
Wenn die Taste gedrückt gehalten wird, erfolgt eine
automatische schnelle Zu- oder Abnahme. Ist der
gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
– die Taste MENU ESC kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
001-028 GPUNTO EVO Abarth DE 2ed 26-04-2010 12:35 Pagina 23
