2010 Abarth Punto Evo Betriebsanleitung (in German)

128
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

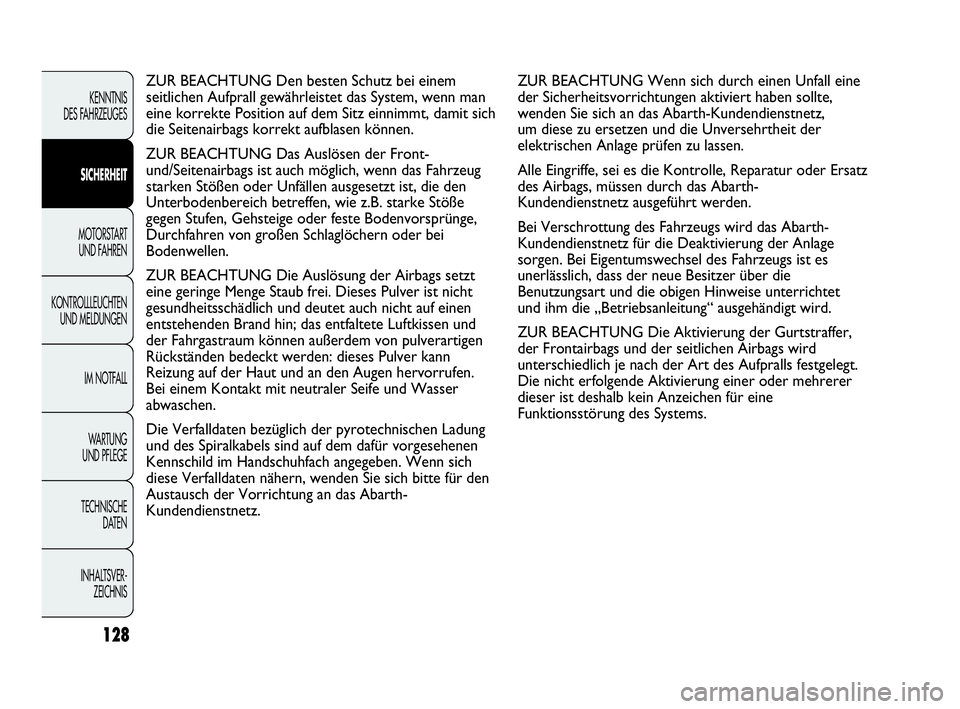

ZUR BEACHTUNG Wenn sich durch einen Unfall eine
der Sicherheitsvorrichtungen aktiviert haben sollte,
wenden Sie sich an das Abarth-Kundendienstnetz,
um diese zu ersetzen und die Unversehrtheit der
elektrischen Anlage prüfen zu lassen.
Alle Eingriffe, sei es die Kontrolle, Reparatur oder Ersatz
des Airbags, müssen durch das Abarth-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird das Abarth-
Kundendienstnetz für die Deaktivierung der Anlage
sorgen. Bei Eigentumswechsel des Fahrzeugs ist es
unerlässlich, dass der neue Besitzer über die
Benutzungsart und die obigen Hinweise unterrichtet
und ihm die „Betriebsanleitung“ ausgehändigt wird.
ZUR BEACHTUNG Die Aktivierung der Gurtstraffer,
der Frontairbags und der seitlichen Airbags wird
unterschiedlich je nach der Art des Aufpralls festgelegt.
Die nicht erfolgende Aktivierung einer oder mehrerer
dieser ist deshalb kein Anzeichen für eine
Funktionsstörung des Systems. ZUR BEACHTUNG Den besten Schutz bei einem
seitlichen Aufprall gewährleistet das System, wenn man
eine korrekte Position auf dem Sitz einnimmt, damit sich
die Seitenairbags korrekt aufblasen können.
ZUR BEACHTUNG Das Auslösen der Front-
und/Seitenairbags ist auch möglich, wenn das Fahrzeug
starken Stößen oder Unfällen ausgesetzt ist, die den
Unterbodenbereich betreffen, wie z.B. starke Stöße
gegen Stufen, Gehsteige oder feste Bodenvorsprünge,
Durchfahren von großen Schlaglöchern oder bei
Bodenwellen.
ZUR BEACHTUNG Die Auslösung der Airbags setzt
eine geringe Menge Staub frei. Dieses Pulver ist nicht
gesundheitsschädlich und deutet auch nicht auf einen
entstehenden Brand hin; das entfaltete Luftkissen und
der Fahrgastraum können außerdem von pulverartigen
Rückständen bedeckt werden: dieses Pulver kann
Reizung auf der Haut und an den Augen hervorrufen.
Bei einem Kontakt mit neutraler Seife und Wasser
abwaschen.
Die Verfalldaten bezüglich der pyrotechnischen Ladung
und des Spiralkabels sind auf dem dafür vorgesehenen
Kennschild im Handschuhfach angegeben. Wenn sich
diese Verfalldaten nähern, wenden Sie sich bitte für den
Austausch der Vorrichtung an das Abarth-
Kundendienstnetz.
109-130 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:26 Pagina 128

129
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
Den Kopf, Die Arme oder die Ellenbogen
nicht auf die Türen, die Fenster oder im
Ausbreitungsbereich des Windowbag-Kissens
auflegen, um möglichen Verletzungen während
dem Aufblasen vorzubeugen.
ZUR BEACHTUNG
Nie den Kopf, die Arme und die
Ellenbogen aus dem Fenster strecken.
ZUR BEACHTUNG
Decken Sie die Rückenlehne der
Vordersitze nicht mit Verkleidungen oder
Bezügen ab, wenn Sidebags vorhanden sind.
ZUR BEACHTUNG
Wenn die Kontrollleuchte ¬nicht bei
Schlüssel auf MAR aufleuchtet oder
während der Fahrt leuchtet (zusammen mit der
Mitteilung auf dem konfigurierbaren
Multifunktionsdisplay) kann eine Störung der
Rückhaltesysteme vorliegen; in diesem Fall
können die Airbags oder die Gurtstraffer bei
einem Unfall nicht ausgelöst werden oder, in
begrenzten Fällen, falscher Weise ausgelöst
werden. Setzen Sie sich vor einer Weiterfahrt
mit dem Abarth-Kundendienstnetz für eine
sofortige Kontrolle des Systems in Verbindung.
ZUR BEACHTUNG
ALLGEMEINE HINWEISE
Fahren Sie nicht mit Gegenständen im
Schoß, vor dem Brustkorb und halten
Sie keine Pfeifen, Bleistifte usw. zwischen den
Lippen. Bei einem Aufprall mit Auslösung des
Airbag können diese schwere Schäden
hervorrufen.
ZUR BEACHTUNG
Fahren Sie immer mit den Händen am
Lenkrad, so dass sich der Airbag bei einer
Auslösung aufblasen kann, ohne auf Hindernisse
zu stoßen. Fahren Sie nicht mit nach vorne
geneigtem Körper, sondern halten Sie die
Rückenlehne gerade und lehnen Sie den Rücken an.
ZUR BEACHTUNG
109-130 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:26 Pagina 129

130
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

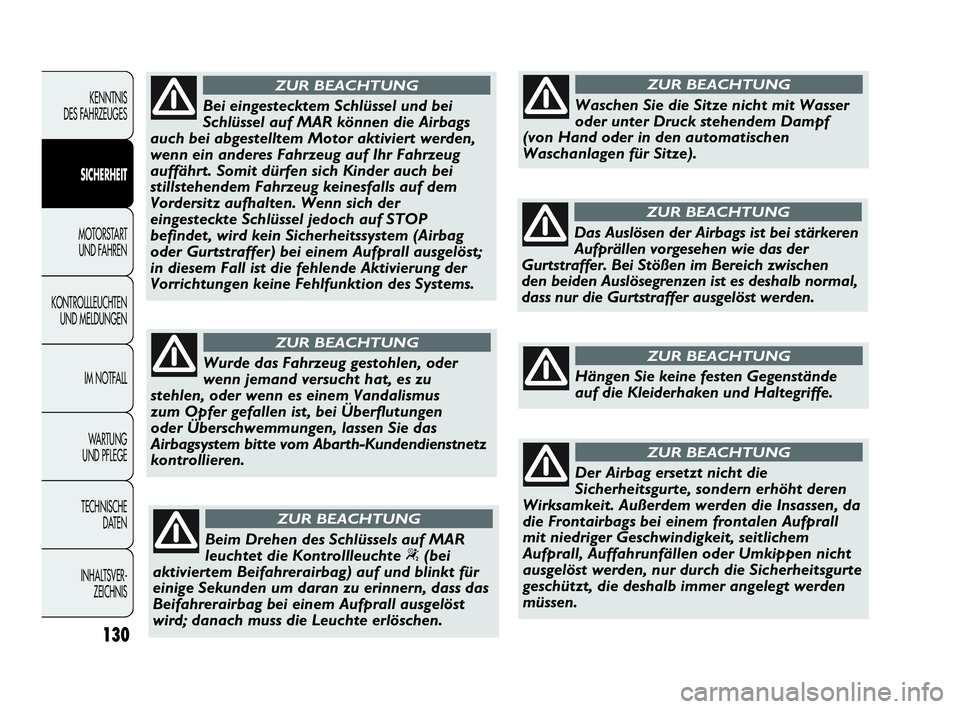

Bei eingestecktem Schlüssel und bei
Schlüssel auf MAR können die Airbags
auch bei abgestelltem Motor aktiviert werden,
wenn ein anderes Fahrzeug auf Ihr Fahrzeug
auffährt. Somit dürfen sich Kinder auch bei
stillstehendem Fahrzeug keinesfalls auf dem
Vordersitz aufhalten. Wenn sich der
eingesteckte Schlüssel jedoch auf STOP
befindet, wird kein Sicherheitssystem (Airbag
oder Gurtstraffer) bei einem Aufprall ausgelöst;
in diesem Fall ist die fehlende Aktivierung der
Vorrichtungen keine Fehlfunktion des Systems.
ZUR BEACHTUNG
Wurde das Fahrzeug gestohlen, oder
wenn jemand versucht hat, es zu
stehlen, oder wenn es einem Vandalismus
zum Opfer gefallen ist, bei Überflutungen
oder Überschwemmungen, lassen Sie das
Airbagsystem bitte vom Abarth-Kundendienstnetz
kontrollieren.
ZUR BEACHTUNG
Beim Drehen des Schlüssels auf MAR
leuchtet die Kontrollleuchte “(bei
aktiviertem Beifahrerairbag) auf und blinkt für
einige Sekunden um daran zu erinnern, dass das
Beifahrerairbag bei einem Aufprall ausgelöst
wird; danach muss die Leuchte erlöschen.
ZUR BEACHTUNG
Waschen Sie die Sitze nicht mit Wasser
oder unter Druck stehendem Dampf
(von Hand oder in den automatischen
Waschanlagen für Sitze).
ZUR BEACHTUNG
Das Auslösen der Airbags ist bei stärkeren
Aufprällen vorgesehen wie das der
Gurtstraffer. Bei Stößen im Bereich zwischen
den beiden Auslösegrenzen ist es deshalb normal,
dass nur die Gurtstraffer ausgelöst werden.
ZUR BEACHTUNG
Hängen Sie keine festen Gegenstände
auf die Kleiderhaken und Haltegriffe.
ZUR BEACHTUNG
Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern erhöht deren
Wirksamkeit. Außerdem werden die Insassen, da
die Frontairbags bei einem frontalen Aufprall
mit niedriger Geschwindigkeit, seitlichem
Aufprall, Auffahrunfällen oder Umkippen nicht
ausgelöst werden, nur durch die Sicherheitsgurte
geschützt, die deshalb immer angelegt werden
müssen.
ZUR BEACHTUNG
109-130 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:26 Pagina 130

131
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

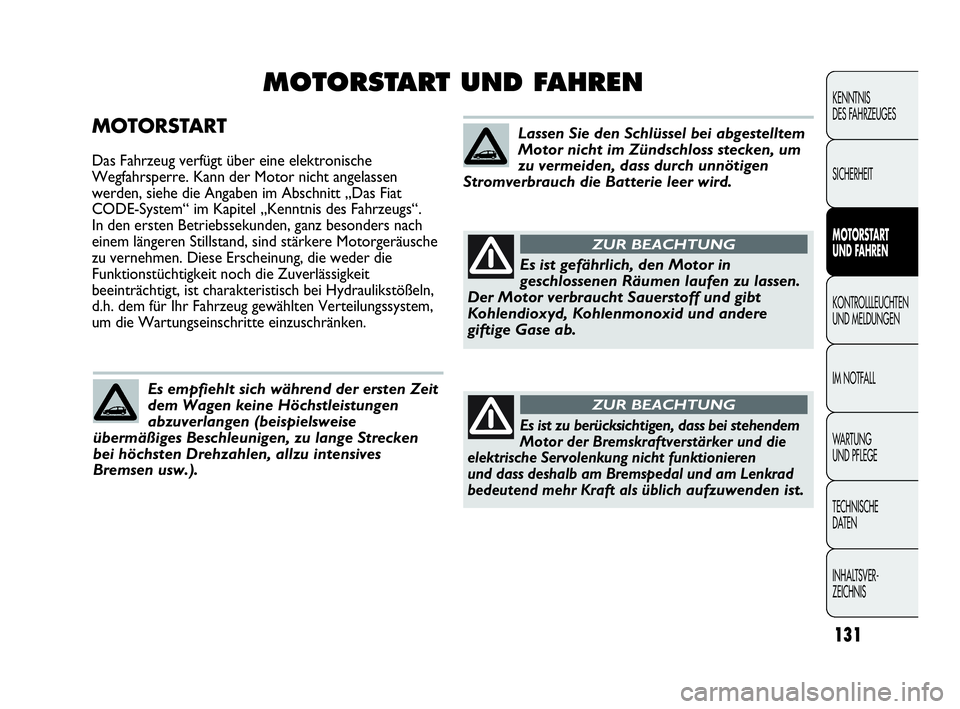

MOTORSTART
Das Fahrzeug verfügt über eine elektronische
Wegfahrsperre. Kann der Motor nicht angelassen
werden, siehe die Angaben im Abschnitt „Das Fiat
CODE-System“ im Kapitel „Kenntnis des Fahrzeugs“.
In den ersten Betriebssekunden, ganz besonders nach
einem längeren Stillstand, sind stärkere Motorgeräusche
zu vernehmen. Diese Erscheinung, die weder die
Funktionstüchtigkeit noch die Zuverlässigkeit
beeinträchtigt, ist charakteristisch bei Hydraulikstößeln,
d.h. dem für Ihr Fahrzeug gewählten Verteilungssystem,
um die Wartungseinschritte einzuschränken.
MOTORSTART UND FAHREN
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen zu lassen.
Der Motor verbraucht Sauerstoff und gibt
Kohlendioxyd, Kohlenmonoxid und andere
giftige Gase ab.
ZUR BEACHTUNG
Es empfiehlt sich während der ersten Zeit
dem Wagen keine Höchstleistungen
abzuverlangen (beispielsweise
übermäßiges Beschleunigen, zu lange Strecken
bei höchsten Drehzahlen, allzu intensives
Bremsen usw.).
Lassen Sie den Schlüssel bei abgestelltem
Motor nicht im Zündschloss stecken, um
zu vermeiden, dass durch unnötigen
Stromverbrauch die Batterie leer wird.
Es ist zu berücksichtigen, dass bei stehendem
Motor der Bremskraftverstärker und die
elektrische Servolenkung nicht funktionieren
und dass deshalb am Bremspedal und am Lenkrad
bedeutend mehr Kraft als üblich
aufzuwenden ist.
ZUR BEACHTUNG
131-140 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:27 Pagina 131

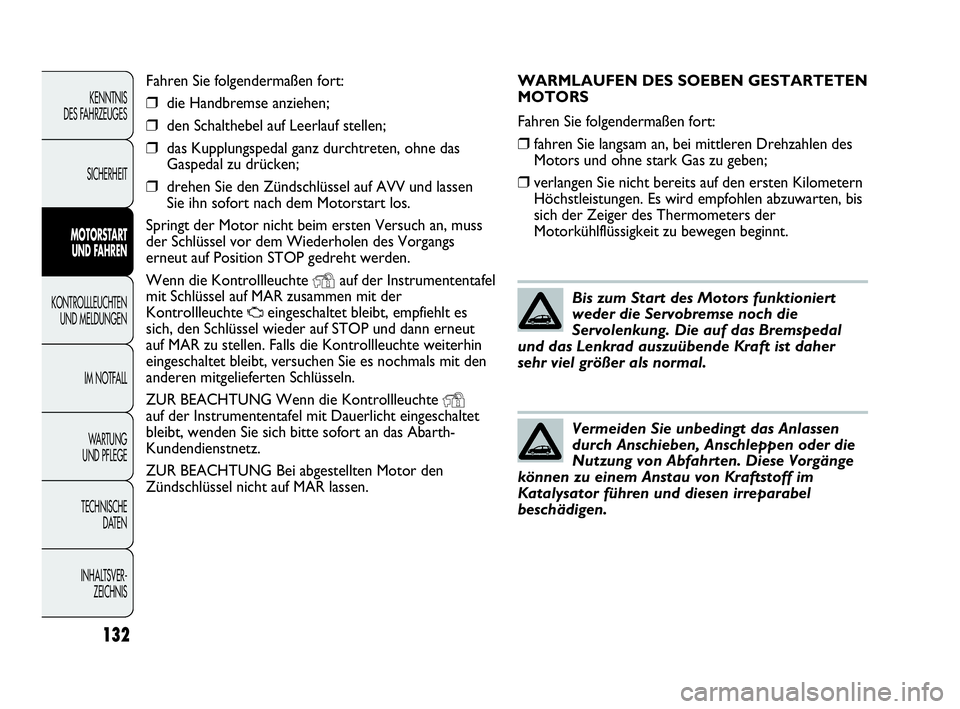

WARMLAUFEN DES SOEBEN GESTARTETEN
MOTORS
Fahren Sie folgendermaßen fort:
❒fahren Sie langsam an, bei mittleren Drehzahlen des
Motors und ohne stark Gas zu geben;
❒verlangen Sie nicht bereits auf den ersten Kilometern
Höchstleistungen. Es wird empfohlen abzuwarten, bis
sich der Zeiger des Thermometers der
Motorkühlflüssigkeit zu bewegen beginnt.
132
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS Bis zum Start des Motors funktioniert
weder die Servobremse noch die
Servolenkung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist daher
sehr viel größer als normal.
Vermeiden Sie unbedingt das Anlassen
durch Anschieben, Anschleppen oder die
Nutzung von Abfahrten. Diese Vorgänge
können zu einem Anstau von Kraftstoff im
Katalysator führen und diesen irreparabel
beschädigen.
Fahren Sie folgendermaßen fort:
❒die Handbremse anziehen;
❒den Schalthebel auf Leerlauf stellen;
❒das Kupplungspedal ganz durchtreten, ohne das
Gaspedal zu drücken;
❒drehen Sie den Zündschlüssel auf AVV und lassen
Sie ihn sofort nach dem Motorstart los.
Springt der Motor nicht beim ersten Versuch an, muss
der Schlüssel vor dem Wiederholen des Vorgangs
erneut auf Position STOP gedreht werden.
Wenn die Kontrollleuchte
Yauf der Instrumententafel
mit Schlüssel auf MAR zusammen mit der
Kontrollleuchte
Ueingeschaltet bleibt, empfiehlt es
sich, den Schlüssel wieder auf STOP und dann erneut
auf MAR zu stellen. Falls die Kontrollleuchte weiterhin
eingeschaltet bleibt, versuchen Sie es nochmals mit den
anderen mitgelieferten Schlüsseln.
ZUR BEACHTUNG Wenn die Kontrollleuchte
Yauf der Instrumententafel mit Dauerlicht eingeschaltet
bleibt, wenden Sie sich bitte sofort an das Abarth-
Kundendienstnetz.
ZUR BEACHTUNG Bei abgestellten Motor den
Zündschlüssel nicht auf MAR lassen.
131-140 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:27 Pagina 132

133
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

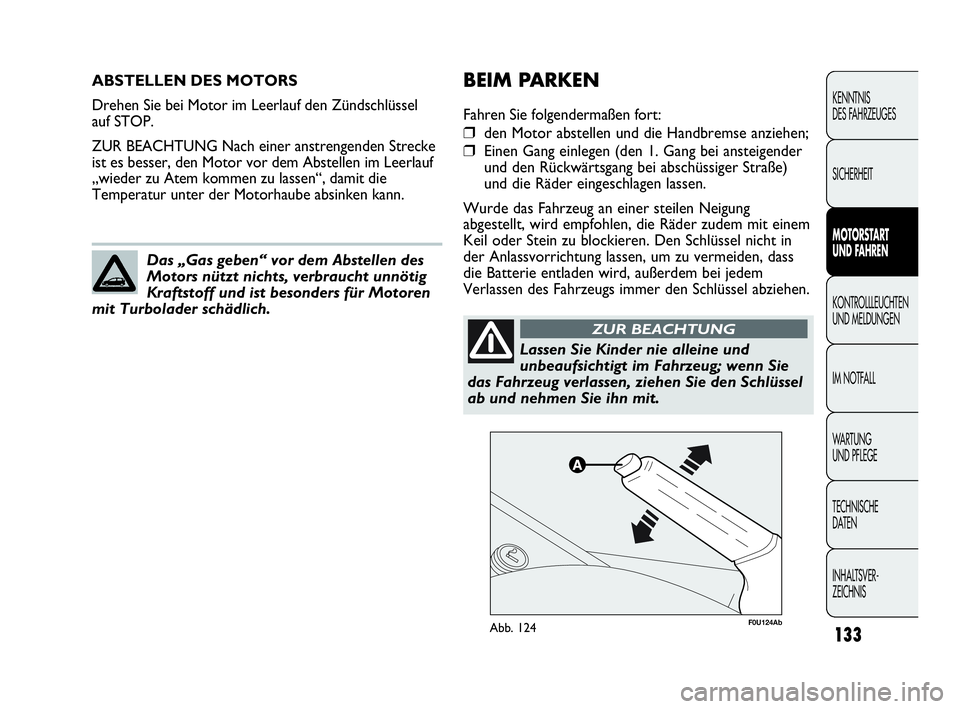

ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den Zündschlüssel
auf STOP.
ZUR BEACHTUNG Nach einer anstrengenden Strecke
ist es besser, den Motor vor dem Abstellen im Leerlauf
„wieder zu Atem kommen zu lassen“, damit die
Temperatur unter der Motorhaube absinken kann.
Das „Gas geben“ vor dem Abstellen des
Motors nützt nichts, verbraucht unnötig
Kraftstoff und ist besonders für Motoren
mit Turbolader schädlich.
F0U124AbAbb. 124
BEIM PARKEN
Fahren Sie folgendermaßen fort:
❒den Motor abstellen und die Handbremse anziehen;
❒Einen Gang einlegen (den 1. Gang bei ansteigender
und den Rückwärtsgang bei abschüssiger Straße)
und die Räder eingeschlagen lassen.
Wurde das Fahrzeug an einer steilen Neigung
abgestellt, wird empfohlen, die Räder zudem mit einem
Keil oder Stein zu blockieren. Den Schlüssel nicht in
der Anlassvorrichtung lassen, um zu vermeiden, dass
die Batterie entladen wird, außerdem bei jedem
Verlassen des Fahrzeugs immer den Schlüssel abziehen.
Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie
das Fahrzeug verlassen, ziehen Sie den Schlüssel
ab und nehmen Sie ihn mit.
ZUR BEACHTUNG
131-140 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:27 Pagina 133

134
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

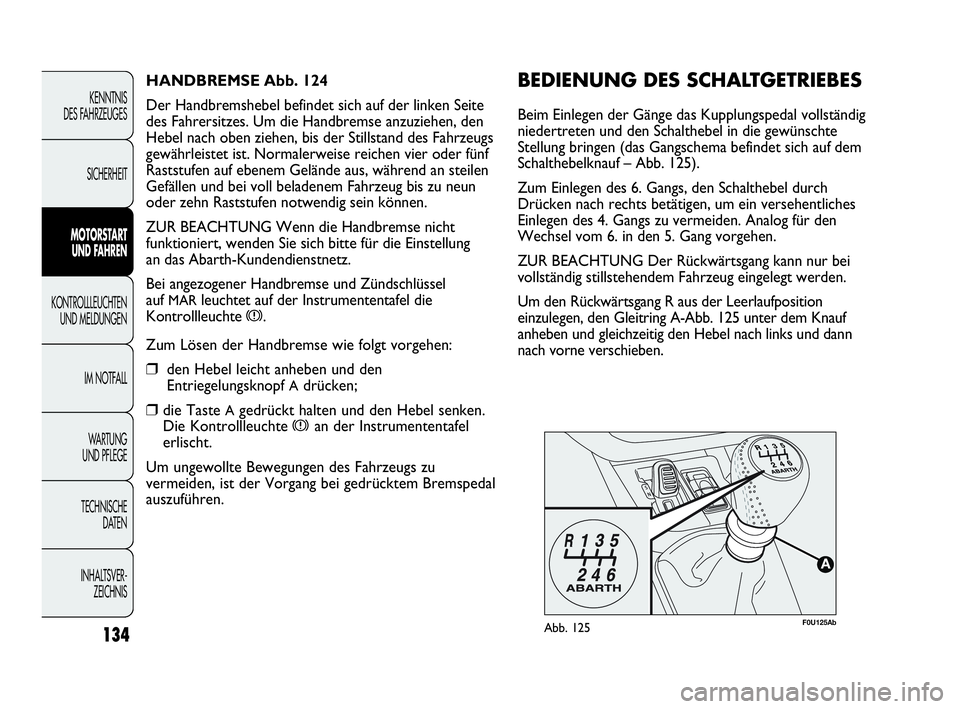

F0U125AbAbb. 125
BEDIENUNG DES SCHALTGETRIEBES
Beim Einlegen der Gänge das Kupplungspedal vollständig
niedertreten und den Schalthebel in die gewünschte
Stellung bringen (das Gangschema befindet sich auf dem
Schalthebelknauf – Abb. 125).
Zum Einlegen des 6. Gangs, den Schalthebel durch
Drücken nach rechts betätigen, um ein versehentliches
Einlegen des 4. Gangs zu vermeiden. Analog für den
Wechsel vom 6. in den 5. Gang vorgehen.
ZUR BEACHTUNG Der Rückwärtsgang kann nur bei
vollständig stillstehendem Fahrzeug eingelegt werden.
Um den Rückwärtsgang R aus der Leerlaufposition
einzulegen, den Gleitring A-Abb. 125 unter dem Knauf
anheben und gleichzeitig den Hebel nach links und dann
nach vorne verschieben. HANDBREMSE Abb. 124
Der Handbremshebel befindet sich auf der linken Seite
des Fahrersitzes. Um die Handbremse anzuziehen, den
Hebel nach oben ziehen, bis der Stillstand des Fahrzeugs
gewährleistet ist. Normalerweise reichen vier oder fünf
Raststufen auf ebenem Gelände aus, während an steilen
Gefällen und bei voll beladenem Fahrzeug bis zu neun
oder zehn Raststufen notwendig sein können.
ZUR BEACHTUNG Wenn die Handbremse nicht
funktioniert, wenden Sie sich bitte für die Einstellung
an das Abarth-Kundendienstnetz.
Bei angezogener Handbremse und Zündschlüssel
auf
MARleuchtet auf der Instrumententafel die
Kontrollleuchte
x.
Zum Lösen der Handbremse wie folgt vorgehen:
❒den Hebel leicht anheben und den
Entriegelungsknopf
Adrücken;
❒die Taste Agedrückt halten und den Hebel senken.
Die Kontrollleuchte
xan der Instrumententafel
erlischt.
Um ungewollte Bewegungen des Fahrzeugs zu
vermeiden, ist der Vorgang bei gedrücktem Bremspedal
auszuführen.
131-140 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:27 Pagina 134

135
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
Um die Gänge ordnungsgemäß zu
wechseln, muss das Kupplungspedal ganz
durchgetreten werden. Der Fußbodenbereich
unter den Pedalen darf folglich keine Hindernisse
aufweisen. Darauf achten, dass eventuell
zusätzliche Fußmatten gut aufliegen und nicht
mit den Pedalen in Berührung kommen.
ZUR BEACHTUNG
Während der Fahrt nicht die Hand
auf dem Schalthebel lassen, die
dadurch ausgeübte Kraft kann auf
die Dauer, obwohl sie gering ist, die inneren
Gangschaltungselemente abnutzen.
ZUR BEACHTUNG Die Benutzung des
Kupplungspedals unbedingt auf die Gangschaltung
beschränkt werden. Fahren Sie nicht mit dem Fuß
auf dem Kupplungspedal, auch wenn Sie ihn nur leicht
auflegen. Bei den Versionen/Märkten wo vorgesehen
kann die Kontrollelektronik des Kupplungspedals
einen falschen Fahrstil als Fehler interpretieren
und dementsprechend reagieren.KRAFTSTOFF EINSPAREN
Es folgen einige nützliche Ratschläge für die Reduzierung
der Unterhaltskosten und der Umweltbelastung.
ALLGEMEINE HINWEISE
Wartung des Fahrzeugs
Die Wartung des Fahrzeuges ist wichtig, und es lohnt
sich die Kontrollen und Einstellungen nach dem „Plan
der programmierten Wartung“ auszuführen.
Bereifung
Der Luftdruck der Reifen ist regelmäßig alle 4 Wochen
zu kontrollieren: ist der Druck zu niedrig, erhöht sich
der Verbrauch auf Grund des größeren
Rollwiderstandes.
Unnötige Lasten
Nicht mit überladenem Kofferraum fahren. Das Gewicht
des Fahrzeugs (vor allem im Stadtverkehr) beeinflusst
stark den Verbrauch und die Stabilität.
131-140 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:27 Pagina 135
