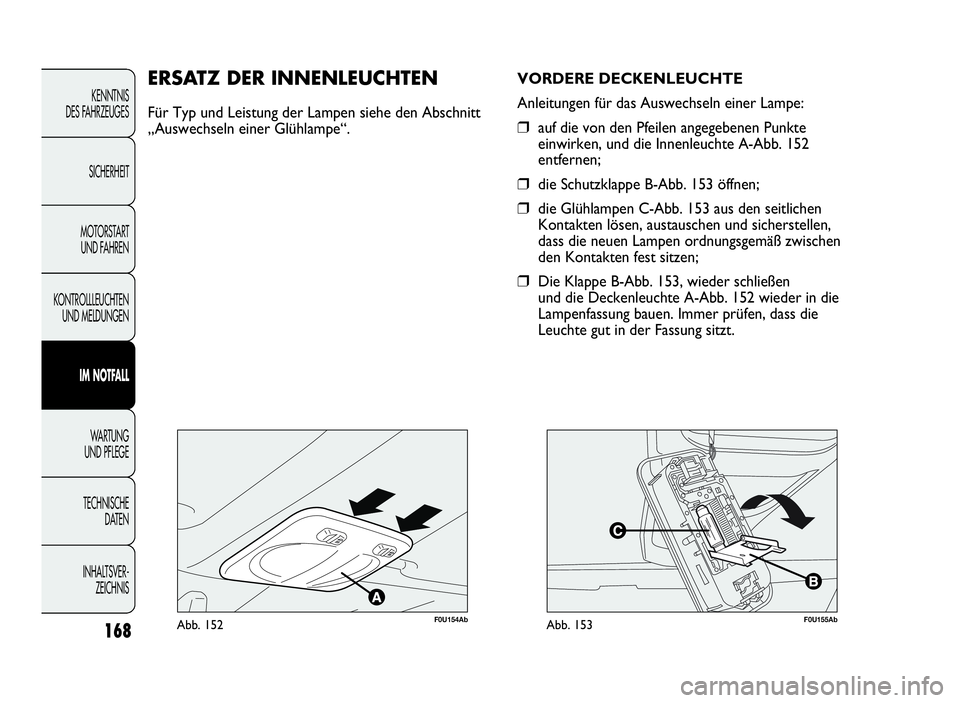

ERSATZDERINNENLEUCHTEN
Für Typ und Leistung der Lampen siehe den Abschnitt
„Auswechseln einer Glühlampe“.VORDERE DECKENLEUCHTE
Anleitungen für das Auswechseln einer Lampe:
❒auf die von den Pfeilen angegebenen Punkte
einwirken, und die Innenleuchte A-Abb. 152
entfernen;
❒die Schutzklappe B-Abb. 153 öffnen;
❒die Glühlampen C-Abb. 153 aus den seitlichen
Kontakten lösen, austauschen und sicherstellen,
dass die neuen Lampen ordnungsgemäß zwischen
den Kontakten fest sitzen;
❒Die Klappe B-Abb. 153, wieder schließen
und die Deckenleuchte A-Abb. 152 wieder in die
Lampenfassung bauen. Immer prüfen, dass die
Leuchte gut in der Fassung sitzt.
F0U155AbAbb. 153
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 168

169
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U156AbAbb. 154

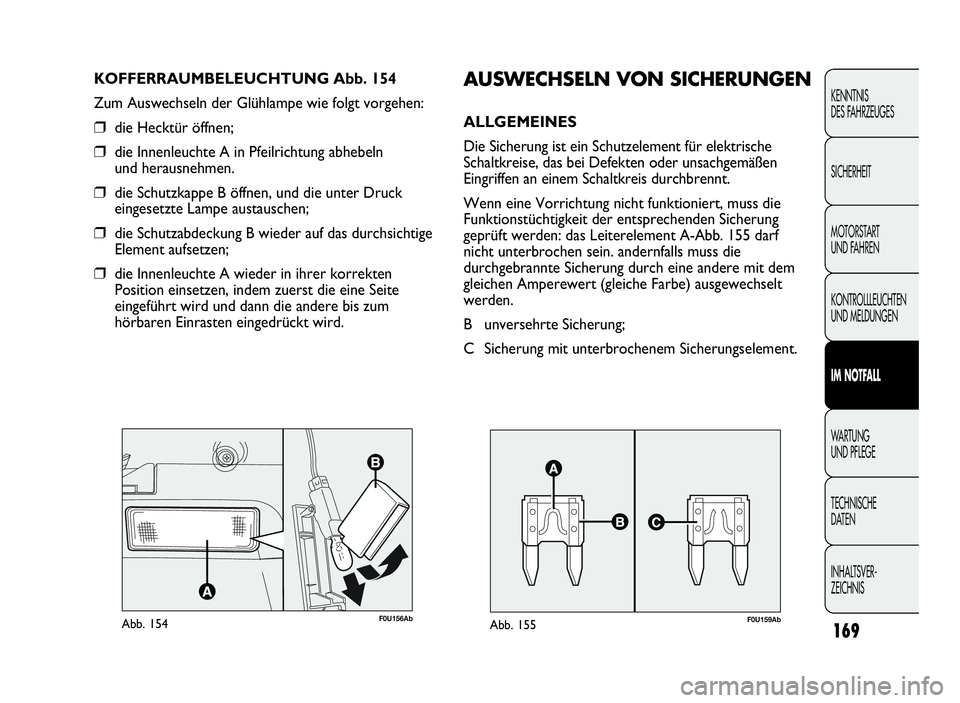

KOFFERRAUMBELEUCHTUNG Abb. 154
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Hecktür öffnen;
❒die Innenleuchte A in Pfeilrichtung abhebeln
und herausnehmen.
❒die Schutzkappe B öffnen, und die unter Druck
eingesetzte Lampe austauschen;
❒die Schutzabdeckung B wieder auf das durchsichtige
Element aufsetzen;
❒die Innenleuchte A wieder in ihrer korrekten
Position einsetzen, indem zuerst die eine Seite
eingeführt wird und dann die andere bis zum
hörbaren Einrasten eingedrückt wird.
F0U159AbAbb. 155
AUSWECHSELN VONSICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische
Schaltkreise, das bei Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die
Funktionstüchtigkeit der entsprechenden Sicherung
geprüft werden: das Leiterelement A-Abb. 155 darf
nicht unterbrochen sein. andernfalls muss die
durchgebrannte Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe) ausgewechselt
werden.
B unversehrte Sicherung;
C Sicherung mit unterbrochenem Sicherungselement.
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 169

170
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

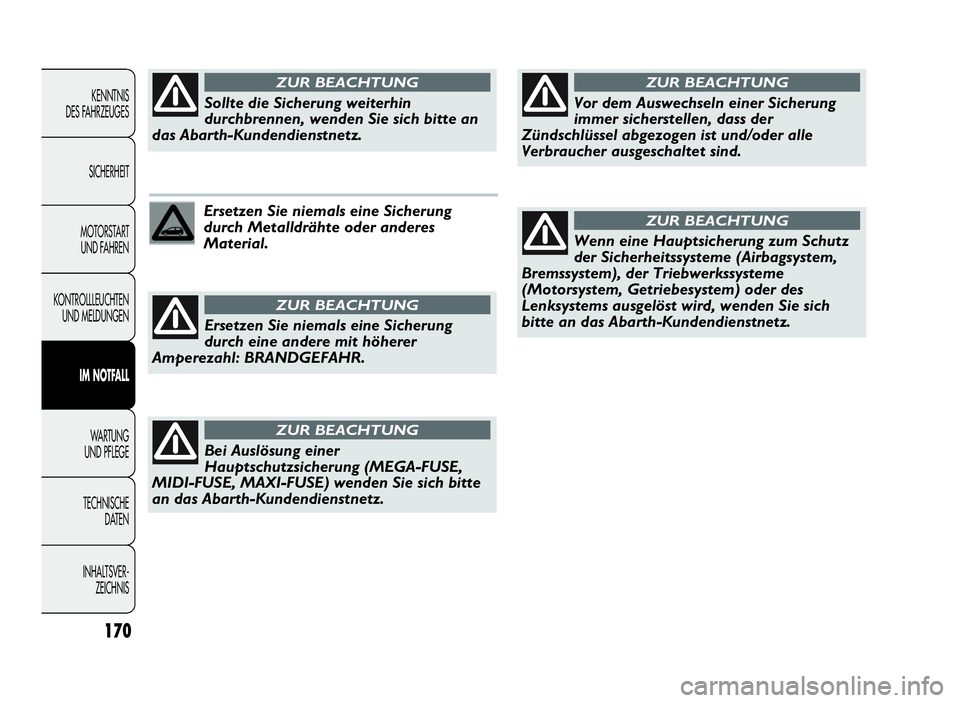

Ersetzen Sie niemals eine Sicherung
durch Metalldrähte oder anderes
Material.
Sollte die Sicherung weiterhin
durchbrennen, wenden Sie sich bitte an
das Abarth-Kundendienstnetz.
ZUR BEACHTUNG
Ersetzen Sie niemals eine Sicherung
durch eine andere mit höherer
Amperezahl: BRANDGEFAHR.
ZUR BEACHTUNG
Bei Auslösung einer
Hauptschutzsicherung (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) wenden Sie sich bitte
an das Abarth-Kundendienstnetz.
ZUR BEACHTUNG
Vor dem Auswechseln einer Sicherung
immer sicherstellen, dass der
Zündschlüssel abgezogen ist und/oder alle
Verbraucher ausgeschaltet sind.
ZUR BEACHTUNG
Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbagsystem,
Bremssystem), der Triebwerkssysteme
(Motorsystem, Getriebesystem) oder des
Lenksystems ausgelöst wird, wenden Sie sich
bitte an das Abarth-Kundendienstnetz.
ZUR BEACHTUNG
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 170

171
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U160AbAbb. 156
F0U161AbAbb. 157

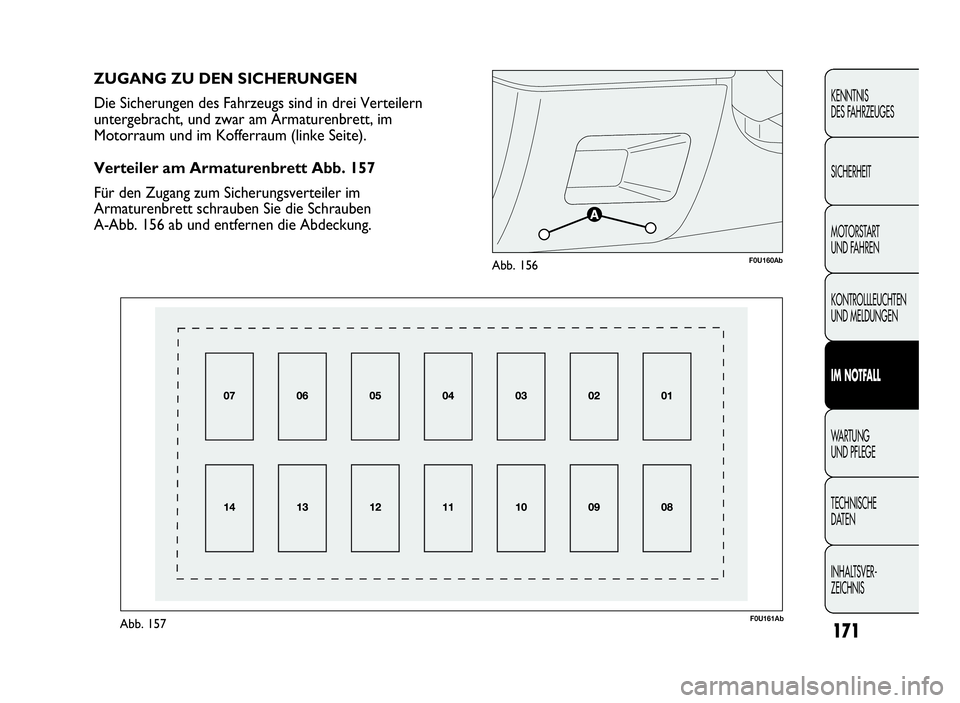

ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen des Fahrzeugs sind in drei Verteilern
untergebracht, und zwar am Armaturenbrett, im
Motorraum und im Kofferraum (linke Seite).
Verteiler am Armaturenbrett Abb. 157
Für den Zugang zum Sicherungsverteiler im
Armaturenbrett schrauben Sie die Schrauben
A-Abb. 156 ab und entfernen die Abdeckung.
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 171

172
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U162AbAbb. 158
F0U163AbAbb. 159

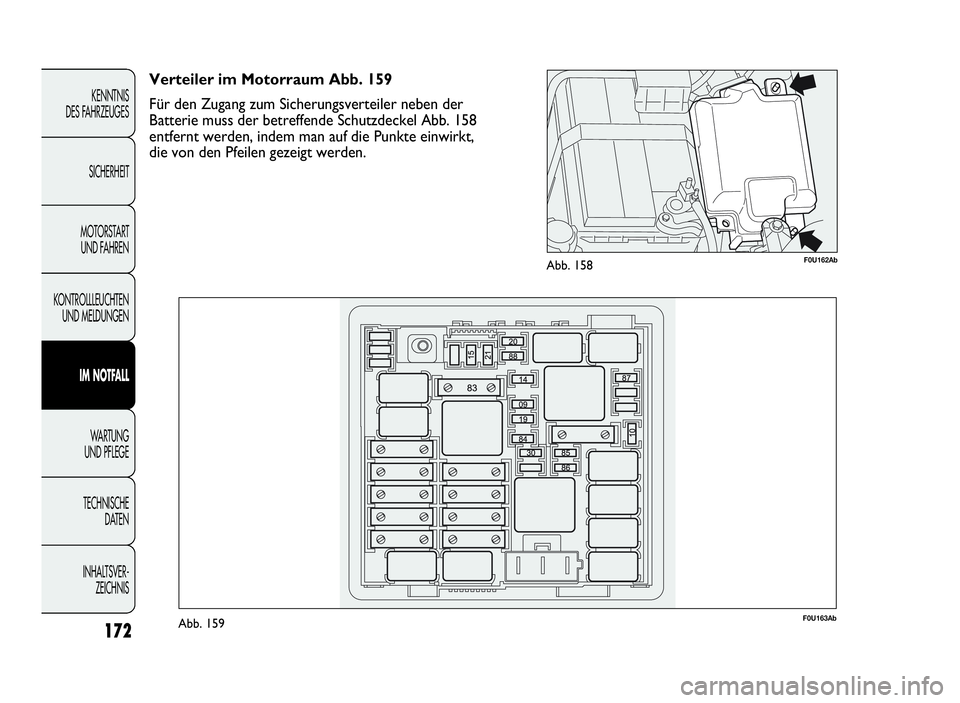

Verteiler im Motorraum Abb. 159
Für den Zugang zum Sicherungsverteiler neben der
Batterie muss der betreffende Schutzdeckel Abb. 158
entfernt werden, indem man auf die Punkte einwirkt,
die von den Pfeilen gezeigt werden.
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 172

173
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U164AbAbb. 160
F0U165AbAbb. 161

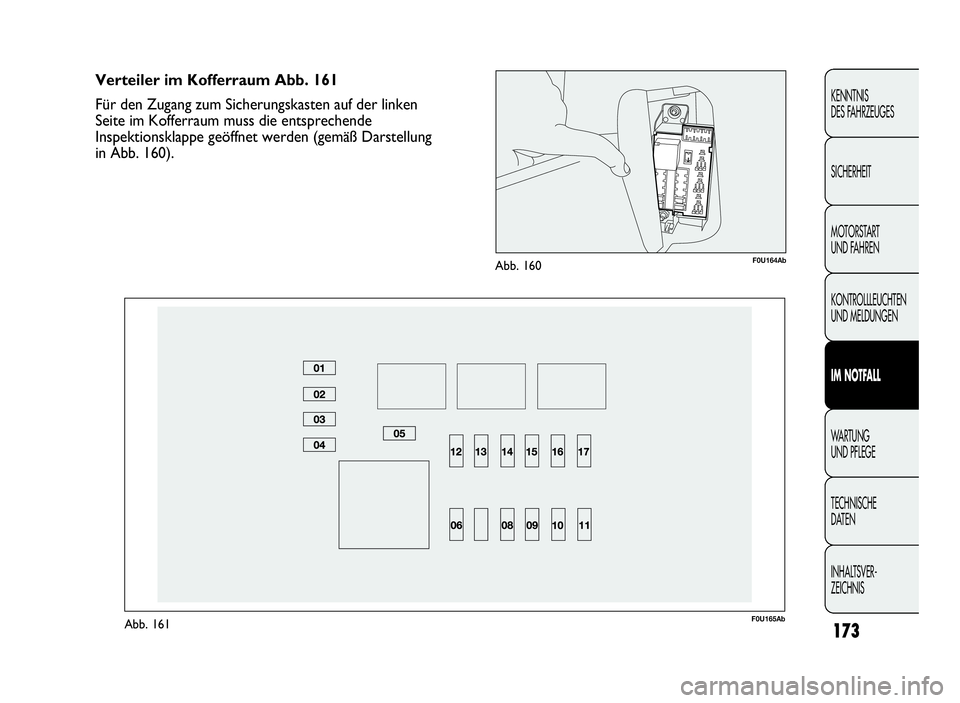

Verteiler im Kofferraum Abb. 161
Für den Zugang zum Sicherungskasten auf der linken
Seite im Kofferraum muss die entsprechende
Inspektionsklappe geöffnet werden (gemäß Darstellung
in Abb. 160).
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 173

ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN
Sicherungskasten am Armaturenbrett Abb. 157
VERBRAUCHER SICHERUNG AMPERE
Abblendlicht rechts
Abblendlicht links, Leuchtweitenregler
Versorgung INT/A für Relaisspulen im Verteiler für Motor
und Relaisspulen im Verteiler Body Computer
Deckenleuchte, Kofferraumleuchte, Ablagefachleuchte am Armaturenbrett
Versorgung + Batterie für Diagnoseanschluss EOBD, Steuerung
der automatischen Klimaanlage, Alarmsirene, Autoradio, Steuerung Blue&Me™
Versorgung INT für Instrumententafel, Bremspedalschalter
(Kontakt N.O.), drittes Bremslicht
Ver-/Entriegelungsmotoren für Türen, Motorantriebe Dead Lock,
Entriegelungsmotor für Heckklappe
Pumpe Scheiben-/Heckscheibenwascher
Fensterhebermotor an der Fahrertür
Fensterhebermotor an der Beifahrertür
Stromversorgung INT für die Beleuchtung der Bedienfelder, Steuerung
der Reifendruckkontrolle TPMS, Bewegung der elektrischen Außenspiegel,
Steuerung elektrisches Schiebedach, Stecker Info-Telematik My-Port,
elektrochromatischer Rückspiegel
Instrumententafel
Stromversorgung INT für Bremspedalschalter (Kontakt NC), Schalter
am Kupplungspedal, Heizungsgruppe, Steuerung Blue&Me™, System
Vorbereitung Autoradio, Steuerung Spannungsregler, RG-Licht an der Stoßstange,
Sensor an der Servobremse, Relaisspulen im Sicherungskasten im Motorraum
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEITKENNTNIS
DES FAHRZEUGES
174
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 174

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHRENSICHERHEIT KENNTNIS
DES FAHRZEUGES
175
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5 Verteiler im Motorraum Abb. 159
VERBRAUCHER SICHERUNG AMPERE
HI-FI-Audiosystem mit Autoradio, Steuerung und Subwoofer-Lautsprecher
Signalhorn
Linkes Fernlicht, rechtes Fernlicht
Klimakompressor
Heizbare Heckscheibe
Kraftstoffpumpe am Tank
Linker Nebelscheinwerfer, rechter Nebelscheinwerfer
Stromdose (Vorrüstung)
Stromabgriff Innenraum, Zigarettenanzünder
IBS-Sensor für den Batteriezustand
Enteisung am Außenspiegel Fahrerseite, Enteisung am Außenspiegel
Beifahrerseite
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 175
