2010 Abarth Punto Evo Betriebsanleitung (in German)

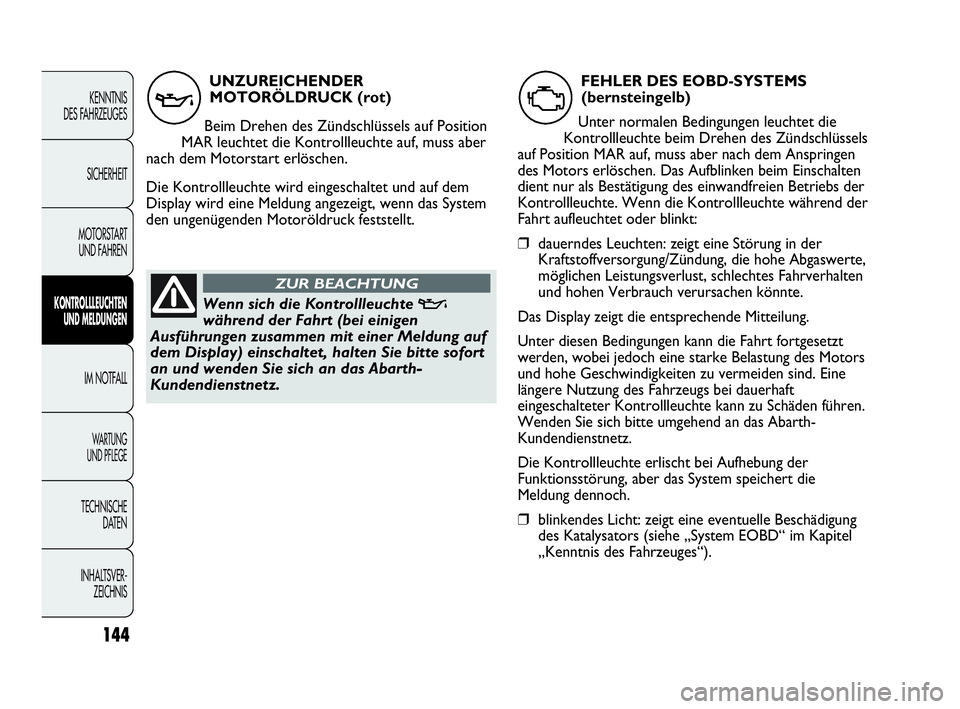

144
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
UNZUREICHENDER
MOTORÖLDRUCK (rot)
Beim Drehen des Zündschlüssels auf Position
MAR leuchtet die Kontrollleuchte auf, muss aber
nach dem Motorstart erlöschen.
Die Kontrollleuchte wird eingeschaltet und auf dem
Display wird eine Meldung angezeigt, wenn das System
den ungenügenden Motoröldruck feststellt.
v
Wenn sich die Kontrollleuchte v
während der Fahrt (bei einigen
Ausführungen zusammen mit einer Meldung auf
dem Display) einschaltet, halten Sie bitte sofort
an und wenden Sie sich an das Abarth-
Kundendienstnetz.
ZUR BEACHTUNG
FEHLER DES EOBD-SYSTEMS
(bernsteingelb)
Unter normalen Bedingungen leuchtet die
Kontrollleuchte beim Drehen des Zündschlüssels
auf Position MAR auf, muss aber nach dem Anspringen
des Motors erlöschen. Das Aufblinken beim Einschalten
dient nur als Bestätigung des einwandfreien Betriebs der
Kontrollleuchte. Wenn die Kontrollleuchte während der
Fahrt aufleuchtet oder blinkt:
❒dauerndes Leuchten: zeigt eine Störung in der
Kraftstoffversorgung/Zündung, die hohe Abgaswerte,
möglichen Leistungsverlust, schlechtes Fahrverhalten
und hohen Verbrauch verursachen könnte.
Das Display zeigt die entsprechende Mitteilung.
Unter diesen Bedingungen kann die Fahrt fortgesetzt
werden, wobei jedoch eine starke Belastung des Motors
und hohe Geschwindigkeiten zu vermeiden sind. Eine
längere Nutzung des Fahrzeugs bei dauerhaft
eingeschalteter Kontrollleuchte kann zu Schäden führen.
Wenden Sie sich bitte umgehend an das Abarth-
Kundendienstnetz.
Die Kontrollleuchte erlischt bei Aufhebung der
Funktionsstörung, aber das System speichert die
Meldung dennoch.
❒blinkendes Licht: zeigt eine eventuelle Beschädigung
des Katalysators (siehe „System EOBD“ im Kapitel
„Kenntnis des Fahrzeuges“).
U
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 144

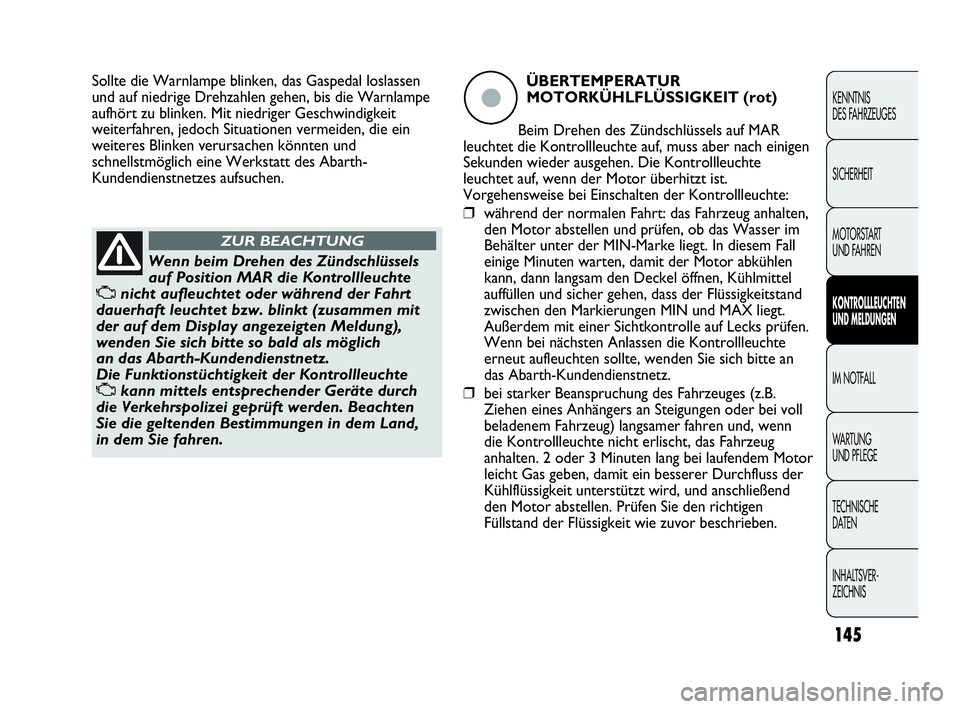

145
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
Wenn beim Drehen des Zündschlüssels
auf Position MAR die Kontrollleuchte
Unicht aufleuchtet oder während der Fahrt
dauerhaft leuchtet bzw. blinkt (zusammen mit
der auf dem Display angezeigten Meldung),
wenden Sie sich bitte so bald als möglich
an das Abarth-Kundendienstnetz.
Die Funktionstüchtigkeit der Kontrollleuchte
Ukann mittels entsprechender Geräte durch
die Verkehrspolizei geprüft werden. Beachten
Sie die geltenden Bestimmungen in dem Land,
in dem Sie fahren.
ZUR BEACHTUNG
Sollte die Warnlampe blinken, das Gaspedal loslassen
und auf niedrige Drehzahlen gehen, bis die Warnlampe
aufhört zu blinken. Mit niedriger Geschwindigkeit
weiterfahren, jedoch Situationen vermeiden, die ein
weiteres Blinken verursachen könnten und
schnellstmöglich eine Werkstatt des Abarth-
Kundendienstnetzes aufsuchen.ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT (rot)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen. Die Kontrollleuchte
leuchtet auf, wenn der Motor überhitzt ist.
Vorgehensweise bei Einschalten der Kontrollleuchte:
❒während der normalen Fahrt: das Fahrzeug anhalten,
den Motor abstellen und prüfen, ob das Wasser im
Behälter unter der MIN-Marke liegt. In diesem Fall
einige Minuten warten, damit der Motor abkühlen
kann, dann langsam den Deckel öffnen, Kühlmittel
auffüllen und sicher gehen, dass der Flüssigkeitstand
zwischen den Markierungen MIN und MAX liegt.
Außerdem mit einer Sichtkontrolle auf Lecks prüfen.
Wenn bei nächsten Anlassen die Kontrollleuchte
erneut aufleuchten sollte, wenden Sie sich bitte an
das Abarth-Kundendienstnetz.
❒bei starker Beanspruchung des Fahrzeuges (z.B.
Ziehen eines Anhängers an Steigungen oder bei voll
beladenem Fahrzeug) langsamer fahren und, wenn
die Kontrollleuchte nicht erlischt, das Fahrzeug
anhalten. 2 oder 3 Minuten lang bei laufendem Motor
leicht Gas geben, damit ein besserer Durchfluss der
Kühlflüssigkeit unterstützt wird, und anschließend
den Motor abstellen. Prüfen Sie den richtigen
Füllstand der Flüssigkeit wie zuvor beschrieben.
ç
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 145

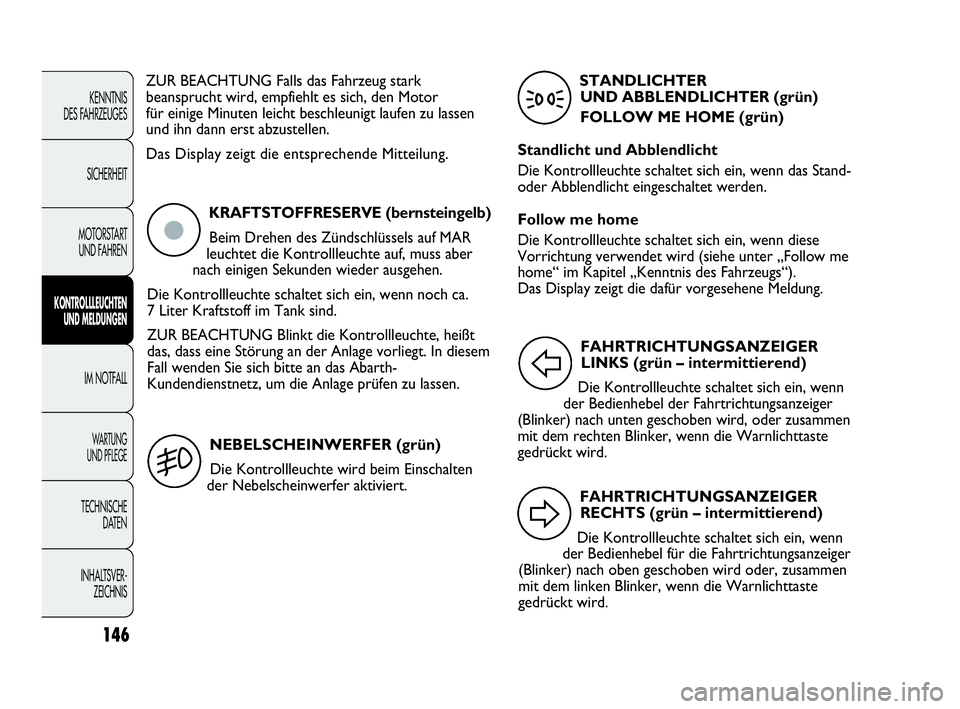

146
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ZUR BEACHTUNG Falls das Fahrzeug stark
beansprucht wird, empfiehlt es sich, den Motor
für einige Minuten leicht beschleunigt laufen zu lassen
und ihn dann erst abzustellen.
Das Display zeigt die entsprechende Mitteilung.
KRAFTSTOFFRESERVE (bernsteingelb)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn noch ca.
7 Liter Kraftstoff im Tank sind.
ZUR BEACHTUNG Blinkt die Kontrollleuchte, heißt
das, dass eine Störung an der Anlage vorliegt. In diesem
Fall wenden Sie sich bitte an das Abarth-
Kundendienstnetz, um die Anlage prüfen zu lassen.
ç
NEBELSCHEINWERFER (grün)
Die Kontrollleuchte wird beim Einschalten
der Nebelscheinwerfer aktiviert.
5
STANDLICHTER
UND ABBLENDLICHTER (grün)
FOLLOW ME HOME (grün)
Standlicht und Abblendlicht
Die Kontrollleuchte schaltet sich ein, wenn das Stand-
oder Abblendlicht eingeschaltet werden.
Follow me home
Die Kontrollleuchte schaltet sich ein, wenn diese
Vorrichtung verwendet wird (siehe unter „Follow me
home“ im Kapitel „Kenntnis des Fahrzeugs“).
Das Display zeigt die dafür vorgesehene Meldung.
3
FAHRTRICHTUNGSANZEIGER
RECHTS (grün – intermittierend)
Die Kontrollleuchte schaltet sich ein, wenn
der Bedienhebel für die Fahrtrichtungsanzeiger
(Blinker) nach oben geschoben wird oder, zusammen
mit dem linken Blinker, wenn die Warnlichttaste
gedrückt wird.
D
FAHRTRICHTUNGSANZEIGER
LINKS (grün – intermittierend)
Die Kontrollleuchte schaltet sich ein, wenn
der Bedienhebel der Fahrtrichtungsanzeiger
(Blinker) nach unten geschoben wird, oder zusammen
mit dem rechten Blinker, wenn die Warnlichttaste
gedrückt wird.
F
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 146

147
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
GESCHWINDIGKEITSREGLER
(CRUISE CONTROL)(grün)
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn der
Einstellring des Cruise-Control auf Position ON gestellt
wird.
Das Display zeigt die dafür vorgesehene Meldung.
Ü
FERNLICHT (blau)
Die Kontrollleuchte schaltet sich beim
Einschalten des Fernlichts ein.
1
NEBELSCHLUSSLEUCHTE
(bernsteingelb)
Die Kontrollleuchte schaltet sich ein, wenn
die Nebelschlussleuchte eingeschaltet ist.
4
TÜREN NICHT RICHTIG
GESCHLOSSEN (rot)
Das Symbol erscheint auf dem Display, wenn
eine oder mehrere Türen oder die Hecktüren nicht
richtig geschlossen sind.
Das Display zeigt die entsprechende Mitteilung.
Bei offenen Türen und fahrendem Fahrzeug ertönt ein
akustisches Signal.
´
UNZUREICHENDER
MOTORÖLSTAND (rot)
Das Symbol wird auf dem Display angezeigt,
sobald der Ölstand unter den vorgeschriebenen
Mindeststand absinkt. Stellen Sie den korrekten
Motorölstand wieder her (siehe „Kontrolle der
Füllstände“ im Kapitel „Wartung und Pflege“).
Das Display zeigt die entsprechende Mitteilung.
k
ALLGEMEINE FEHLERMELDUNG
(bernsteingelb)
Fehler des Motoröldrucksensors
Das Symbol wird auf dem Display angezeigt, wenn eine
Störung am Öldrucksensor ermittelt wird. Wenden Sie
sich bitte umgehend an das Abarth-Kundendienstnetz,
um die Störung beseitigen zu lassen.
è
ELEKTRISCHE LENKUNG DEFEKT
(rot)
Wenn dieses Symbol auf dem Display erscheint,
steht die elektrische Servolenkung nicht zur Verfügung
und die auf das Lenkrad anzuwendende Kraft erhöht
sich, obwohl die Möglichkeit zum Lenken noch besteht.
Bitte wenden Sie sich an das Abarth-Kundendienstnetz.
Das Display zeigt die entsprechende Mitteilung.
g
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 147

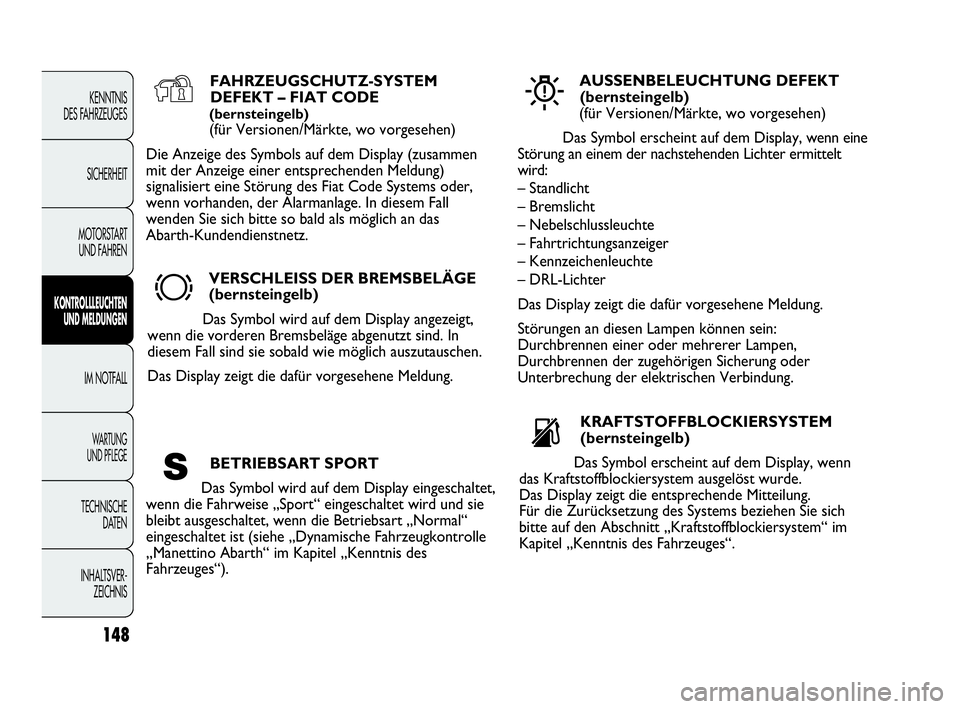

148
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
FAHRZEUGSCHUTZ-SYSTEM
DEFEKT – FIAT CODE
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Anzeige des Symbols auf dem Display (zusammen
mit der Anzeige einer entsprechenden Meldung)
signalisiert eine Störung des Fiat Code Systems oder,
wenn vorhanden, der Alarmanlage. In diesem Fall
wenden Sie sich bitte so bald als möglich an das
Abarth-Kundendienstnetz.
Y
VERSCHLEISS DER BREMSBELÄGE
(bernsteingelb)
Das Symbol wird auf dem Display angezeigt,
wenn die vorderen Bremsbeläge abgenutzt sind. In
diesem Fall sind sie sobald wie möglich auszutauschen.
Das Display zeigt die dafür vorgesehene Meldung.
d
AUSSENBELEUCHTUNG DEFEKT
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Das Symbol erscheint auf dem Display, wenn eine
Störung an einem der nachstehenden Lichter ermittelt
wird:
– Standlicht
– Bremslicht
– Nebelschlussleuchte
– Fahrtrichtungsanzeiger
– Kennzeichenleuchte
– DRL-Lichter
Das Display zeigt die dafür vorgesehene Meldung.
Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
W
KRAFTSTOFFBLOCKIERSYSTEM
(bernsteingelb)
Das Symbol erscheint auf dem Display, wenn
das Kraftstoffblockiersystem ausgelöst wurde.
Das Display zeigt die entsprechende Mitteilung.
Für die Zurücksetzung des Systems beziehen Sie sich
bitte auf den Abschnitt „Kraftstoffblockiersystem“ im
Kapitel „Kenntnis des Fahrzeuges“.
s
BETRIEBSART SPORT
Das Symbol wird auf dem Display eingeschaltet,
wenn die Fahrweise „Sport“ eingeschaltet wird und sie
bleibt ausgeschaltet, wenn die Betriebsart „Normal“
eingeschaltet ist (siehe „Dynamische Fahrzeugkontrolle
„Manettino Abarth“ im Kapitel „Kenntnis des
Fahrzeuges“).S
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 148

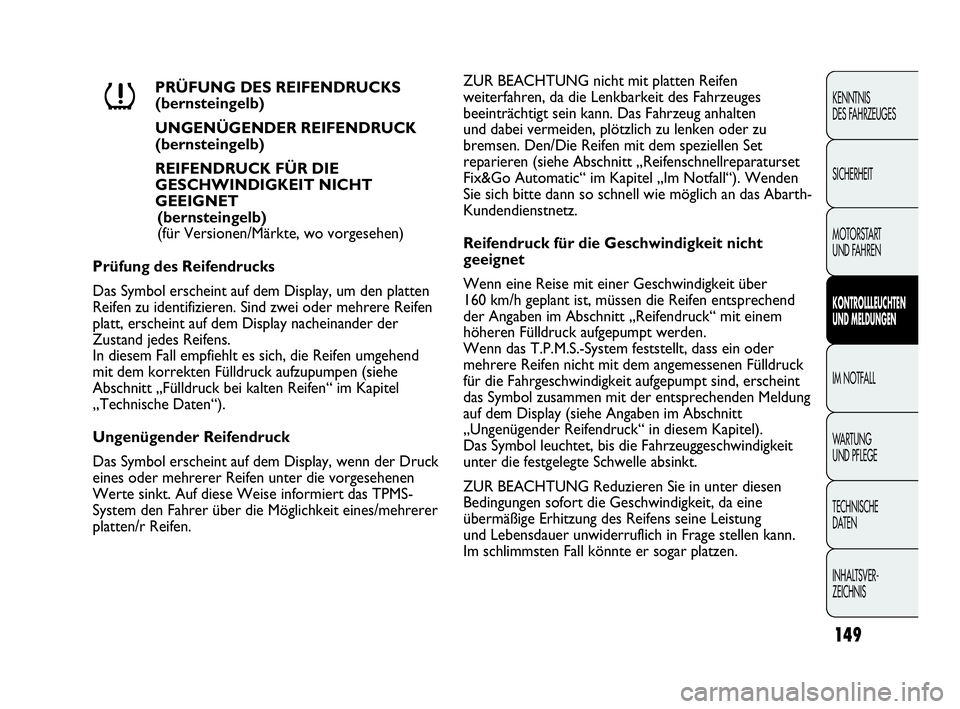

149
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
PRÜFUNG DES REIFENDRUCKS
(bernsteingelb)
UNGENÜGENDER REIFENDRUCK
(bernsteingelb)
REIFENDRUCK FÜR DIE
GESCHWINDIGKEIT NICHT
GEEIGNET
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Prüfung des Reifendrucks
Das Symbol erscheint auf dem Display, um den platten
Reifen zu identifizieren. Sind zwei oder mehrere Reifen
platt, erscheint auf dem Display nacheinander der
Zustand jedes Reifens.
In diesem Fall empfiehlt es sich, die Reifen umgehend
mit dem korrekten Fülldruck aufzupumpen (siehe
Abschnitt „Fülldruck bei kalten Reifen“ im Kapitel
„Technische Daten“).
Ungenügender Reifendruck
Das Symbol erscheint auf dem Display, wenn der Druck
eines oder mehrerer Reifen unter die vorgesehenen
Werte sinkt. Auf diese Weise informiert das TPMS-
System den Fahrer über die Möglichkeit eines/mehrerer
platten/r Reifen.
n
ZUR BEACHTUNG nicht mit platten Reifen
weiterfahren, da die Lenkbarkeit des Fahrzeuges
beeinträchtigt sein kann. Das Fahrzeug anhalten
und dabei vermeiden, plötzlich zu lenken oder zu
bremsen. Den/Die Reifen mit dem speziellen Set
reparieren (siehe Abschnitt „Reifenschnellreparaturset
Fix&Go Automatic“ im Kapitel „Im Notfall“). Wenden
Sie sich bitte dann so schnell wie möglich an das Abarth-
Kundendienstnetz.
Reifendruck für die Geschwindigkeit nicht
geeignet
Wenn eine Reise mit einer Geschwindigkeit über
160 km/h geplant ist, müssen die Reifen entsprechend
der Angaben im Abschnitt „Reifendruck“ mit einem
höheren Fülldruck aufgepumpt werden.
Wenn das T.P.M.S.-System feststellt, dass ein oder
mehrere Reifen nicht mit dem angemessenen Fülldruck
für die Fahrgeschwindigkeit aufgepumpt sind, erscheint
das Symbol zusammen mit der entsprechenden Meldung
auf dem Display (siehe Angaben im Abschnitt
„Ungenügender Reifendruck“ in diesem Kapitel).
Das Symbol leuchtet, bis die Fahrzeuggeschwindigkeit
unter die festgelegte Schwelle absinkt.
ZUR BEACHTUNG Reduzieren Sie in unter diesen
Bedingungen sofort die Geschwindigkeit, da eine
übermäßige Erhitzung des Reifens seine Leistung
und Lebensdauer unwiderruflich in Frage stellen kann.
Im schlimmsten Fall könnte er sogar platzen.
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 149

150
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

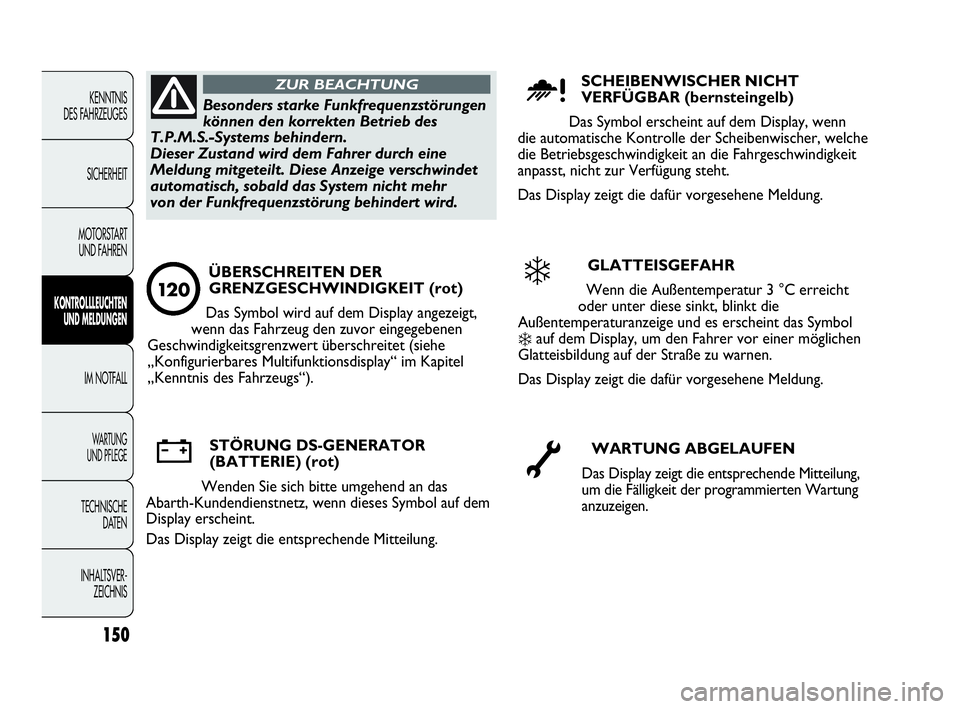

Besonders starke Funkfrequenzstörungen
können den korrekten Betrieb des
T.P.M.S.-Systems behindern.
Dieser Zustand wird dem Fahrer durch eine
Meldung mitgeteilt. Diese Anzeige verschwindet
automatisch, sobald das System nicht mehr
von der Funkfrequenzstörung behindert wird.
ZUR BEACHTUNGSCHEIBENWISCHER NICHT
VERFÜGBAR (bernsteingelb)
Das Symbol erscheint auf dem Display, wenn
die automatische Kontrolle der Scheibenwischer, welche
die Betriebsgeschwindigkeit an die Fahrgeschwindigkeit
anpasst, nicht zur Verfügung steht.
Das Display zeigt die dafür vorgesehene Meldung.
u
GLATTEISGEFAHR
Wenn die Außentemperatur 3 °C erreicht
oder unter diese sinkt, blinkt die
Außentemperaturanzeige und es erscheint das Symbol
❄auf dem Display, um den Fahrer vor einer möglichen
Glatteisbildung auf der Straße zu warnen.
Das Display zeigt die dafür vorgesehene Meldung.
❄
WARTUNG ABGELAUFEN
Das Display zeigt die entsprechende Mitteilung,
um die Fälligkeit der programmierten Wartung
anzuzeigen. õ
STÖRUNG DS-GENERATOR
(BATTERIE) (rot)
Wenden Sie sich bitte umgehend an das
Abarth-Kundendienstnetz, wenn dieses Symbol auf dem
Display erscheint.
Das Display zeigt die entsprechende Mitteilung.w
ÜBERSCHREITEN DER
GRENZGESCHWINDIGKEIT (rot)
Das Symbol wird auf dem Display angezeigt,
wenn das Fahrzeug den zuvor eingegebenen
Geschwindigkeitsgrenzwert überschreitet (siehe
„Konfigurierbares Multifunktionsdisplay“ im Kapitel
„Kenntnis des Fahrzeugs“).
12 0
141-150 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:28 Pagina 150

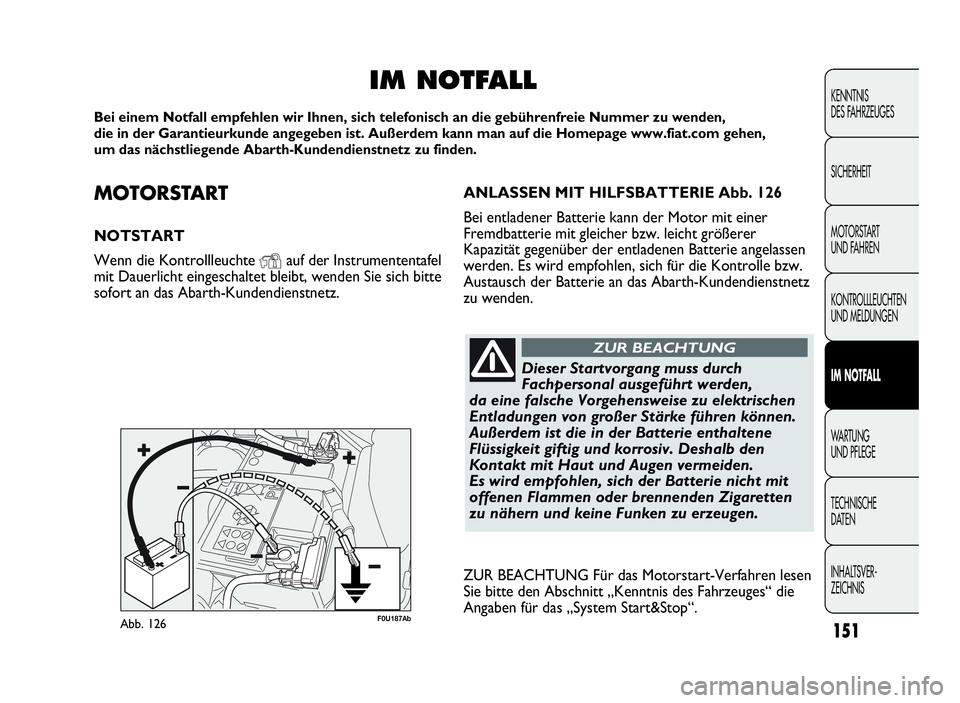

MOTORSTA R T
NOTSTART
Wenn die Kontrollleuchte
Yauf der Instrumententafel
mit Dauerlicht eingeschaltet bleibt, wenden Sie sich bitte
sofort an das Abarth-Kundendienstnetz.
IM NOTFALL
Bei einem Notfall empfehlen wir Ihnen, sich telefonisch an die gebührenfreie Nummer zu wenden,
die in der Garantieurkunde angegeben ist. Außerdem kann man auf die Homepage www.fiat.com gehen,
um das nächstliegende Abarth-Kundendienstnetz zu finden.
Dieser Startvorgang muss durch
Fachpersonal ausgeführt werden,
da eine falsche Vorgehensweise zu elektrischen
Entladungen von großer Stärke führen können.
Außerdem ist die in der Batterie enthaltene
Flüssigkeit giftig und korrosiv. Deshalb den
Kontakt mit Haut und Augen vermeiden.
Es wird empfohlen, sich der Batterie nicht mit
offenen Flammen oder brennenden Zigaretten
zu nähern und keine Funken zu erzeugen.
ZUR BEACHTUNG
ZUR BEACHTUNG Für das Motorstart-Verfahren lesen
Sie bitte den Abschnitt „Kenntnis des Fahrzeuges“ die
Angaben für das „System Start&Stop“.
Abb. 126F0U187Ab
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHRENSICHERHEIT KENNTNIS
DES FAHRZEUGES
151
ANLASSEN MIT HILFSBATTERIE Abb. 126
Bei entladener Batterie kann der Motor mit einer
Fremdbatterie mit gleicher bzw. leicht größerer
Kapazität gegenüber der entladenen Batterie angelassen
werden. Es wird empfohlen, sich für die Kontrolle bzw.
Austausch der Batterie an das Abarth-Kundendienstnetz
zu wenden.
151-182 GPUNTO EVO Abarth DE 2ed 23-04-2010 16:29 Pagina 151
