2010 Abarth Grande Punto Brugs- og vedligeholdelsesvejledning (in Danish)

160
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

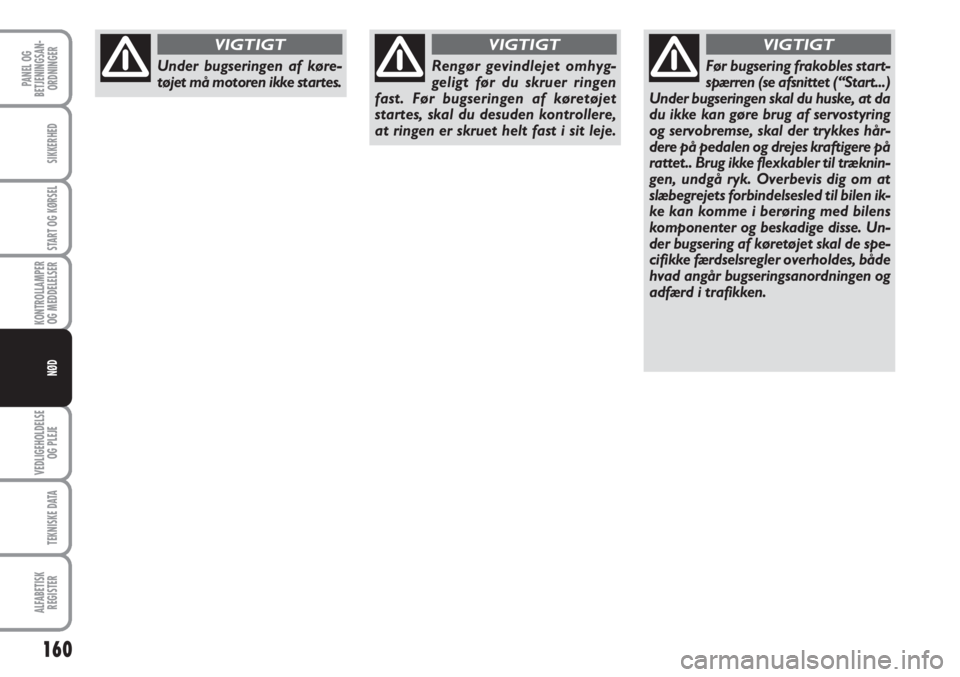

Før bugsering frakobles start-
spærren (se afsnittet (“Start...)
Under bugseringen skal du huske, at da
du ikke kan gøre brug af servostyring
og servobremse, skal der trykkes hår-
dere på pedalen og drejes kraftigere på
rattet.. Brug ikke flexkabler til træknin-
gen, undgå ryk. Overbevis dig om at
slæbegrejets forbindelsesled til bilen ik-
ke kan komme i berøring med bilens
komponenter og beskadige disse. Un-
der bugsering af køretøjet skal de spe-
cifikke færdselsregler overholdes, både
hvad angår bugseringsanordningen og
adfærd i trafikken.
VIGTIGT
Under bugseringen af køre-
tøjet må motoren ikke startes.
VIGTIGT
Rengør gevindlejet omhyg-
geligt før du skruer ringen
fast. Før bugseringen af køretøjet
startes, skal du desuden kontrollere,
at ringen er skruet helt fast i sit leje.
VIGTIGT

161
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE

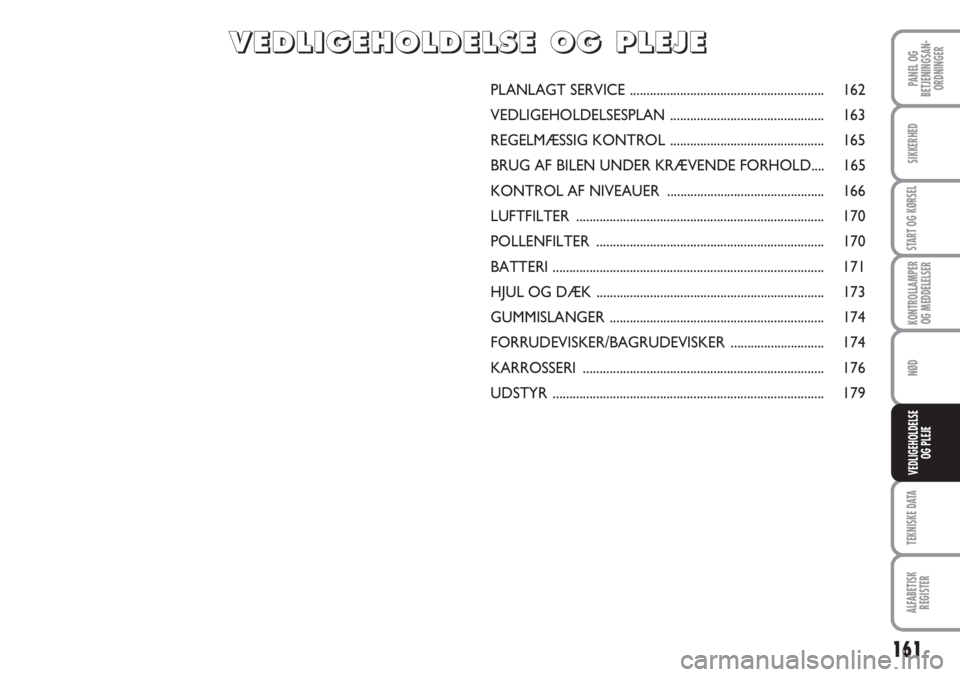

PLANLAGT SERVICE .......................................................... 162
VEDLIGEHOLDELSESPLAN .............................................. 163
REGELMÆSSIG KONTROL .............................................. 165
BRUG AF BILEN UNDER KRÆVENDE FORHOLD.... 165
KONTROL AF NIVEAUER ............................................... 166
LUFTFILTER .......................................................................... 170
POLLENFILTER .................................................................... 170
BATTERI ................................................................................. 171
HJUL OG DÆK .................................................................... 173
GUMMISLANGER ................................................................ 174
FORRUDEVISKER/BAGRUDEVISKER ............................ 174
KARROSSERI ........................................................................ 176
UDSTYR ................................................................................. 179
V V
E E
D D
L L
I I
G G
E E
H H
O O
L L
D D
E E
L L
S S
E E
O O
G G
P P
L L
E E
J J
E E

162
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE
ADVARSEL Eftersynene i Programmeret
Vedligeholdelse er foreskrevet af produ-
centen. Manglende udførelse af eftersyn-
ene kan medføre garantiens bortfald.
Eftersynene i den Planlagte Vedligeholdel-
se udføres af alle værksteder indenfor
Abarths Assistancenetværk på fastsatte
tidspunkter.
Hvis der under udførelsen af de enkelte
arbejder konstateres behov for yderlige-
re udskiftninger eller reparationer, vil dis-
se kun blive udført med kundens tilladel-
se.ADVARSEL Det anbefales, at du straks gi-
ver Abarths Assistancenetværk meddelel-
se om eventuelle små funktionsfejl uden at
afvente udførelsen af næste vedligeholdel-
seseftersyn.
Kører bilen ofte med anhænger, skal ved-
ligeholdelseseftersynene udføres med kor-
tere mellemrum.SERVICEPLAN
Korrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid under opti-
male forhold.
Abarth har derfor forberedt en række
kontrol- og vedligeholdelsesindgreb hver
30.000 kilometer.
Vedligeholdelsesplanen dækker imidlertid
ikke bilens vedligeholdelsesbehov fuldt ud.
både i den første tid frem til eftersynet ved
30.000 km og i perioderne mellem efter-
synene, har bilen behov for almindeligt til-
syn som f.eks. systematisk kontrol med
korrektion af væskeniveau, dæktryk osv.

163
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE
30 60 90 120 150 180
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●
●
●●●●● ●

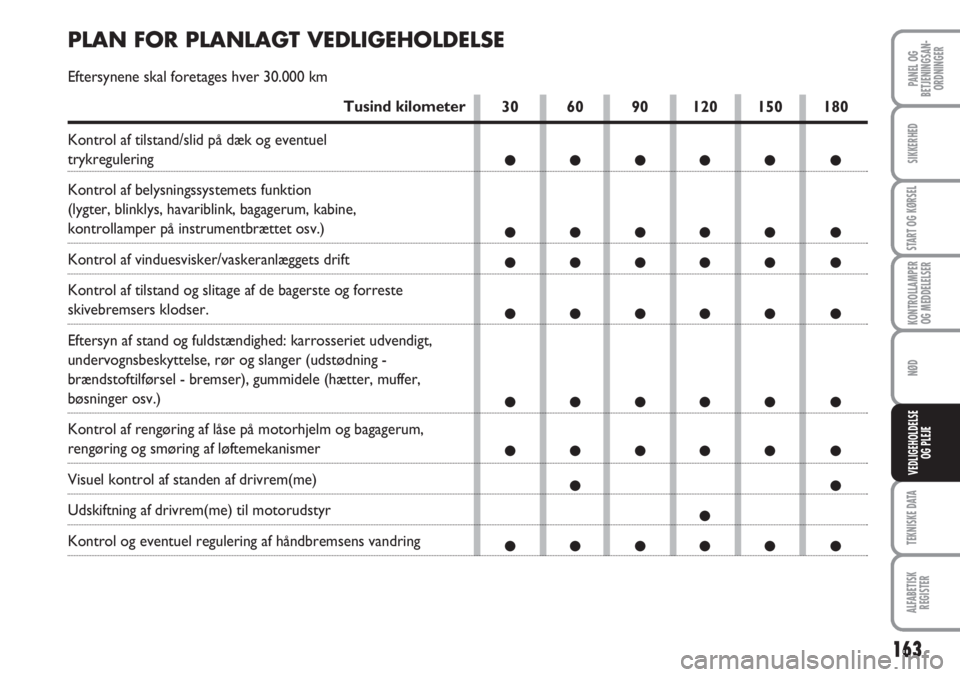

PLAN FOR PLANLAGT VEDLIGEHOLDELSE
Eftersynene skal foretages hver 30.000 km
Tusind kilometer
Kontrol af tilstand/slid på dæk og eventuel
trykregulering
Kontrol af belysningssystemets funktion
(lygter, blinklys, havariblink, bagagerum, kabine,
kontrollamper på instrumentbrættet osv.)
Kontrol af vinduesvisker/vaskeranlæggets drift
Kontrol af tilstand og slitage af de bagerste og forreste
skivebremsers klodser.
Eftersyn af stand og fuldstændighed: karrosseriet udvendigt,
undervognsbeskyttelse, rør og slanger (udstødning -
brændstoftilførsel - bremser), gummidele (hætter, muffer,
bøsninger osv.)
Kontrol af rengøring af låse på motorhjelm og bagagerum,
rengøring og smøring af løftemekanismer
Visuel kontrol af standen af drivrem(me)
Udskiftning af drivrem(me) til motorudstyr
Kontrol og eventuel regulering af håndbremsens vandring

164
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE

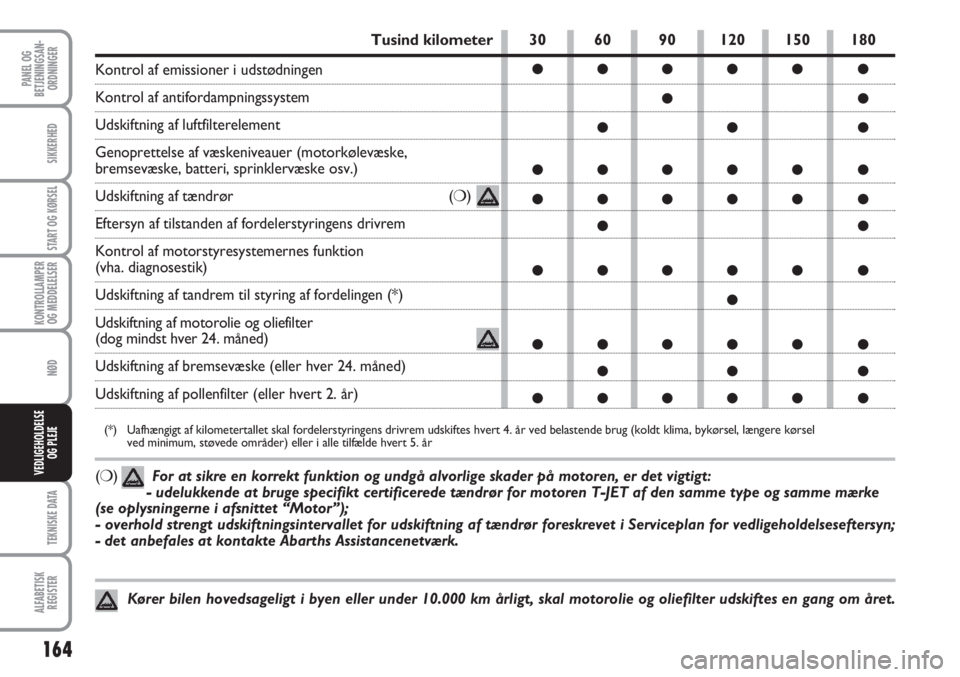

OG PLEJE(❍) For at sikre en korrekt funktion og undgå alvorlige skader på motoren, er det vigtigt:
- udelukkende at bruge specifikt certificerede tændrør for motoren T-JET af den samme type og samme mærke
(se oplysningerne i afsnittet “Motor”);
- overhold strengt udskiftningsintervallet for udskiftning af tændrør foreskrevet i Serviceplan for vedligeholdelseseftersyn;
- det anbefales at kontakte Abarths Assistancenetværk. 30 60 90 120 150 180
●●●●● ●
●●
●● ●
●●●●● ●
●●●●● ●
●●
●●●●● ●
●
●●●●● ●
●● ●
●●●●● ●
Tusind kilometer
Kontrol af emissioner i udstødningen
Kontrol af antifordampningssystem
Udskiftning af luftfilterelement
Genoprettelse af væskeniveauer (motorkølevæske,
bremsevæske, batteri, sprinklervæske osv.)
Udskiftning af tændrør (❍)
Eftersyn af tilstanden af fordelerstyringens drivrem
Kontrol af motorstyresystemernes funktion
(vha. diagnosestik)
Udskiftning af tandrem til styring af fordelingen (*)
Udskiftning af motorolie og oliefilter
(dog mindst hver 24. måned)
Udskiftning af bremsevæske (eller hver 24. måned)
Udskiftning af pollenfilter (eller hvert 2. år)
(*) Uafhængigt af kilometertallet skal fordelerstyringens drivrem udskiftes hvert 4. år ved belastende brug (koldt klima, bykørsel, længere kørsel
ved minimum, støvede områder) eller i alle tilfælde hvert 5. år
Kører bilen hovedsageligt i byen eller under 10.000 km årligt, skal motorolie og oliefilter udskiftes en gang om året.

165
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE

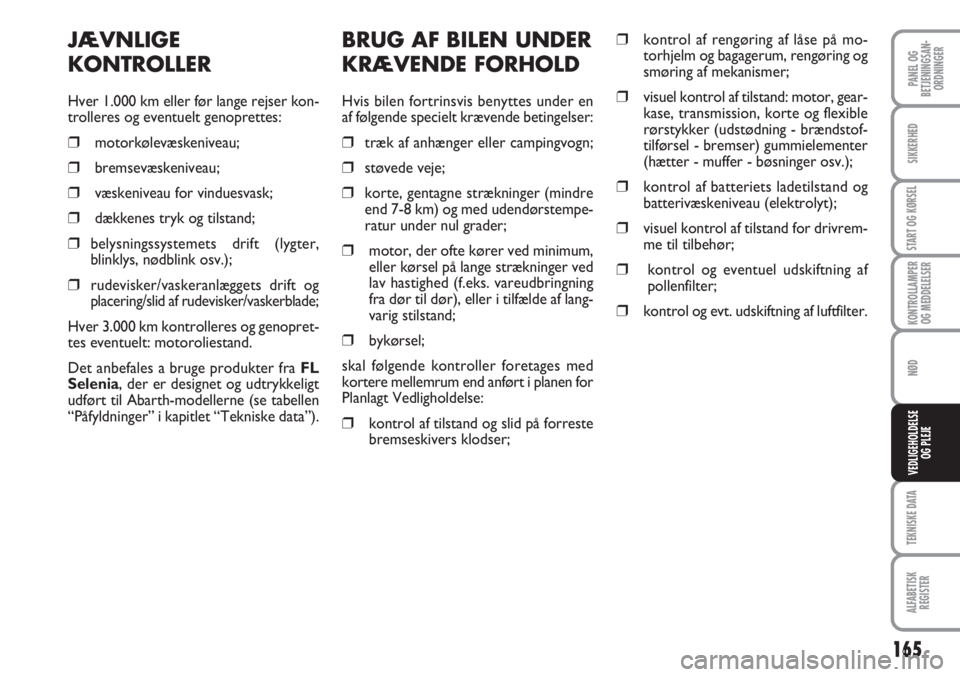

BRUG AF BILEN UNDER
KRÆVENDE FORHOLD
Hvis bilen fortrinsvis benyttes under en
af følgende specielt krævende betingelser:
❒træk af anhænger eller campingvogn;
❒støvede veje;
❒korte, gentagne strækninger (mindre
end 7-8 km) og med udendørstempe-
ratur under nul grader;
❒motor, der ofte kører ved minimum,
eller kørsel på lange strækninger ved
lav hastighed (f.eks. vareudbringning
fra dør til dør), eller i tilfælde af lang-
varig stilstand;
❒bykørsel;
skal følgende kontroller foretages med
kortere mellemrum end anført i planen for
Planlagt Vedligholdelse:
❒kontrol af tilstand og slid på forreste
bremseskivers klodser;
❒kontrol af rengøring af låse på mo-
torhjelm og bagagerum, rengøring og
smøring af mekanismer;
❒visuel kontrol af tilstand: motor, gear-
kase, transmission, korte og flexible
rørstykker (udstødning - brændstof-
tilførsel - bremser) gummielementer
(hætter - muffer - bøsninger osv.);
❒kontrol af batteriets ladetilstand og
batterivæskeniveau (elektrolyt);
❒visuel kontrol af tilstand for drivrem-
me til tilbehør;
❒kontrol og eventuel udskiftning af
pollenfilter;
❒kontrol og evt. udskiftning af luftfilter.
JÆVNLIGE
KONTROLLER
Hver 1.000 km eller før lange rejser kon-
trolleres og eventuelt genoprettes:
❒motorkølevæskeniveau;
❒bremsevæskeniveau;
❒væskeniveau for vinduesvask;
❒dækkenes tryk og tilstand;
❒belysningssystemets drift (lygter,
blinklys, nødblink osv.);
❒rudevisker/vaskeranlæggets drift og
placering/slid af rudevisker/vaskerblade;
Hver 3.000 km kontrolleres og genopret-
tes eventuelt: motoroliestand.
Det anbefales a bruge produkter fra FL
Selenia, der er designet og udtrykkeligt
udført til Abarth-modellerne (se tabellen
“Påfyldninger” i kapitlet “Tekniske data”).

166
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE

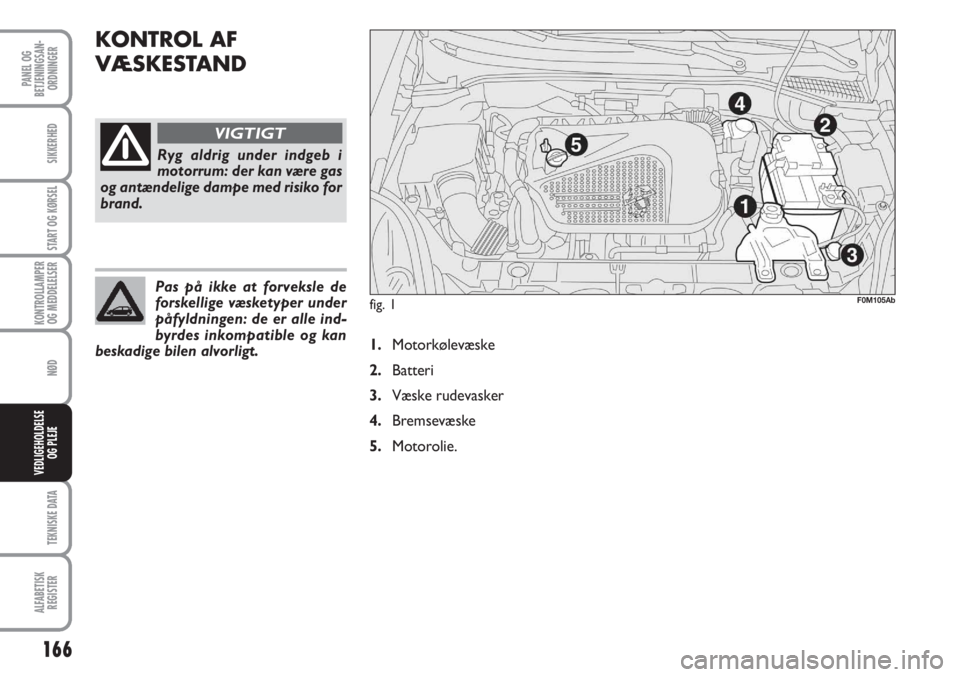

KONTROL AF
VÆSKESTAND
fig. 1
Ryg aldrig under indgeb i
motorrum: der kan være gas
og antændelige dampe med risiko for
brand.
VIGTIGT
Pas på ikke at forveksle de
forskellige væsketyper under
påfyldningen: de er alle ind-
byrdes inkompatible og kan
beskadige bilen alvorligt.
1.Motorkølevæske
2.Batteri
3.Væske rudevasker
4.Bremsevæske
5.Motorolie.
F0M105Ab

167
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE

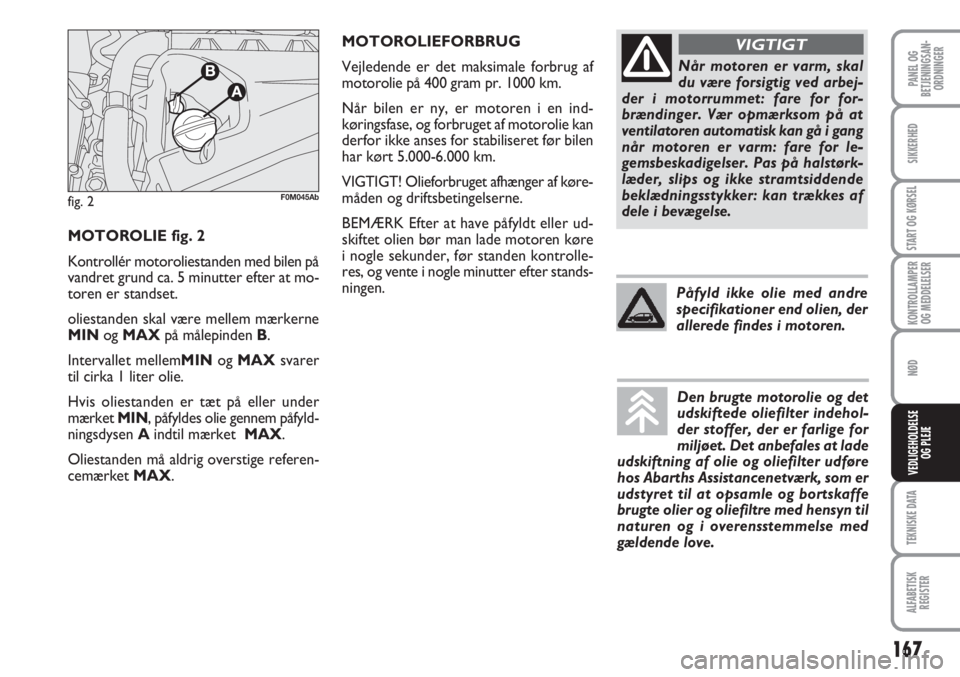

MOTOROLIEFORBRUG
Vejledende er det maksimale forbrug af
motorolie på 400 gram pr. 1000 km.
Når bilen er ny, er motoren i en ind-
køringsfase, og forbruget af motorolie kan
derfor ikke anses for stabiliseret før bilen
har kørt 5.000-6.000 km.
VIGTIGT! Olieforbruget afhænger af køre-
måden og driftsbetingelserne.
BEMÆRK Efter at have påfyldt eller ud-
skiftet olien bør man lade motoren køre
i nogle sekunder, før standen kontrolle-
res, og vente i nogle minutter efter stands-
ningen. MOTOROLIE fig. 2
Kontrollér motoroliestanden med bilen på
vandret grund ca. 5 minutter efter at mo-
toren er standset.
oliestanden skal være mellem mærkerne
MINog MAXpå målepinden B.
Intervallet mellemMINog MAXsvarer
til cirka 1 liter olie.
Hvis oliestanden er tæt på eller under
mærket MIN, påfyldes olie gennem påfyld-
ningsdysen Aindtil mærket MAX.
Oliestanden må aldrig overstige referen-
cemærket MAX.
fig. 2F0M045Ab
Når motoren er varm, skal
du være forsigtig ved arbej-
der i motorrummet: fare for for-
brændinger. Vær opmærksom på at
ventilatoren automatisk kan gå i gang
når motoren er varm: fare for le-
gemsbeskadigelser. Pas på halstørk-
læder, slips og ikke stramtsiddende
beklædningsstykker: kan trækkes af
dele i bevægelse.
VIGTIGT
Den brugte motorolie og det
udskiftede oliefilter indehol-
der stoffer, der er farlige for
miljøet. Det anbefales at lade
udskiftning af olie og oliefilter udføre
hos Abarths Assistancenetværk, som er
udstyret til at opsamle og bortskaffe
brugte olier og oliefiltre med hensyn til
naturen og i overensstemmelse med
gældende love.
Påfyld ikke olie med andre
specifikationer end olien, der
allerede findes i motoren.
