2010 Abarth Grande Punto Brugs- og vedligeholdelsesvejledning (in Danish)

8
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
Tryk på knappen Bfor at trække meta-
lindsatsen ud. Fold metalindsatsen ind i
håndtaget igen på følgende måde:
❒hold knappen Bnedtrykket og flyt
metalindsatsen A;
❒slip knappen Bog drej metalstykket
Aindtil det rigtige klik høres.:

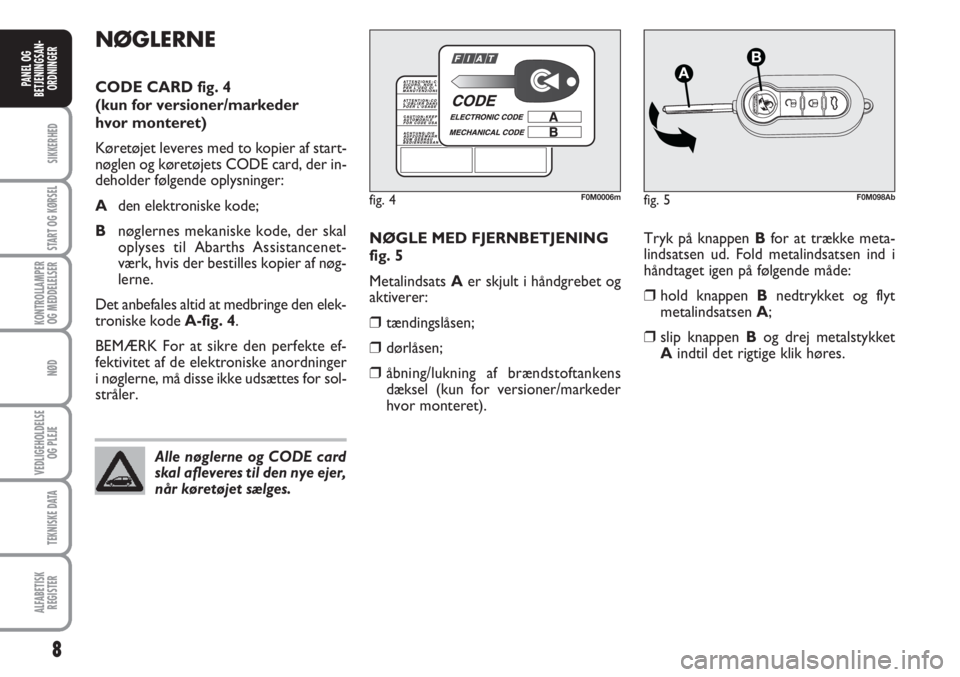

NØGLERNE
CODE CARD fig. 4
(kun for versioner/markeder
hvor monteret)
Køretøjet leveres med to kopier af start-
nøglen og køretøjets CODE card, der in-
deholder følgende oplysninger:
Aden elektroniske kode;
Bnøglernes mekaniske kode, der skal
oplyses til Abarths Assistancenet-
værk, hvis der bestilles kopier af nøg-
lerne.
Det anbefales altid at medbringe den elek-
troniske kode A-fig. 4.
BEMÆRK For at sikre den perfekte ef-
fektivitet af de elektroniske anordninger
i nøglerne, må disse ikke udsættes for sol-
stråler.
Alle nøglerne og CODE card
skal afleveres til den nye ejer,
når køretøjet sælges.
fig. 4F0M0006mfig. 5
AB
F0M098Ab
NØGLE MED FJERNBETJENING
fig. 5
Metalindsats Aer skjult i håndgrebet og
aktiverer:
❒tændingslåsen;
❒dørlåsen;
❒åbning/lukning af brændstoftankens
dæksel (kun for versioner/markeder
hvor monteret).

9
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGERKnappen B må kun trykkes
ind med nøglen i sikker af-
stand fra kroppen, især fra øjnene, og
fra let beskadelige materialer (f.eks.
tøj). Efterlad ikke nøglen uden opsyn,
fordi nogen, især et barn, ved et uheld
kan komme til at trykke på knappen
på nøglen.
VIGTIGT
Knappen Ëanvendes til oplåsning af døre-
ne og bagsmækken.
Knappen
Álåser alle døre og bagsmæk-
ken.
Knappen
Ranvendes til åbning af bag-
klappen.
Når dørene bliver låst op, vil loftslampen
i kabinen blive tændt i et forudbestemt

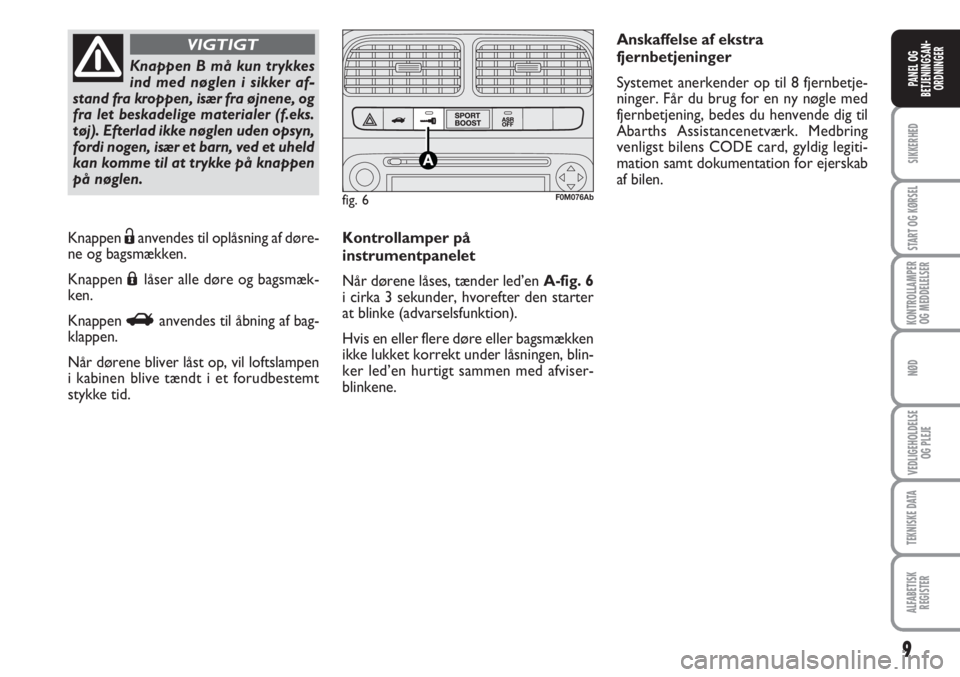

stykke tid.Kontrollamper på
instrumentpanelet
Når dørene låses, tænder led’en A-fig. 6
i cirka 3 sekunder, hvorefter den starter
at blinke (advarselsfunktion).
Hvis en eller flere døre eller bagsmækken
ikke lukket korrekt under låsningen, blin-
ker led’en hurtigt sammen med afviser-
blinkene.
fig. 6F0M076Ab
Anskaffelse af ekstra
fjernbetjeninger
Systemet anerkender op til 8 fjernbetje-
ninger. Får du brug for en ny nøgle med
fjernbetjening, bedes du henvende dig til
Abarths Assistancenetværk. Medbring
venligst bilens CODE card, gyldig legiti-
mation samt dokumentation for ejerskab
af bilen.

MEKANISK NØGLE fig. 8
Nøglens metaldel Aer fast.
Nøglen aktiverer:
❒tændingslåsen;
❒dørlåsen;
❒åbning/lukning af brændstoftankens
dæksel (kun for versioner/markeder
hvor monteret).
fig. 8F0M071Ab
10
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

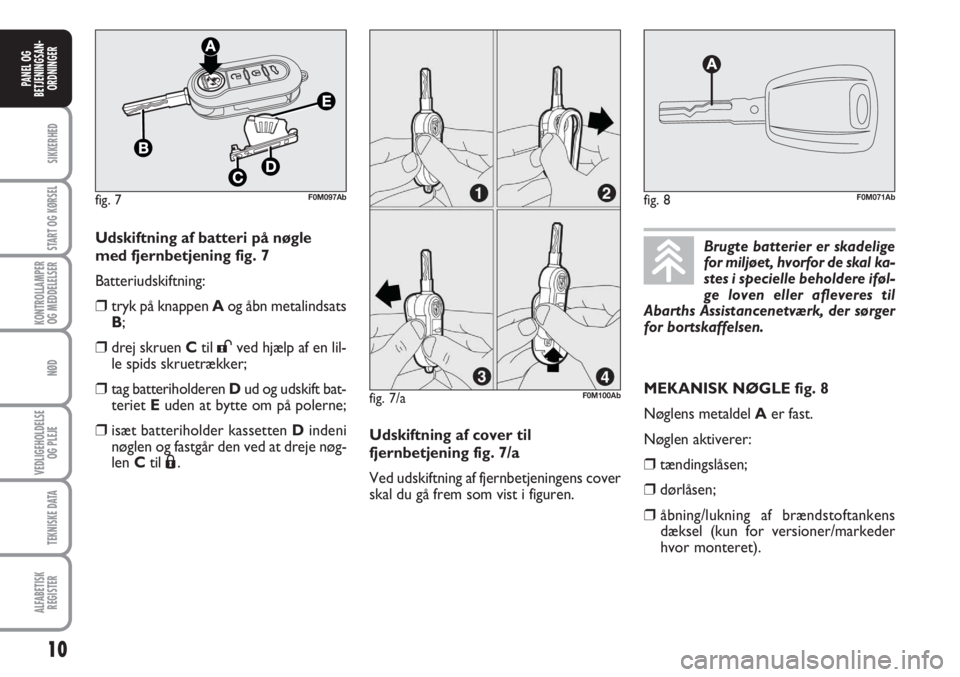

Udskiftning af batteri på nøgle
med fjernbetjening fig. 7
Batteriudskiftning:
❒tryk på knappen Aog åbn metalindsats
B;
❒drej skruen Ctil :ved hjælp af en lil-
le spids skruetrækker;
❒tag batteriholderen Dud og udskift bat-
teriet Euden at bytte om på polerne;
❒isæt batteriholder kassetten Dindeni
nøglen og fastgår den ved at dreje nøg-
len Ctil
Á.
fig. 7F0M097Ab
Brugte batterier er skadelige
for miljøet, hvorfor de skal ka-
stes i specielle beholdere iføl-
ge loven eller afleveres til
Abarths Assistancenetværk, der sørger
for bortskaffelsen.
Udskiftning af cover til
fjernbetjening fig. 7/a
Ved udskiftning af fjernbetjeningens cover
skal du gå frem som vist i figuren.
fig. 7/aF0M100Ab

11
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

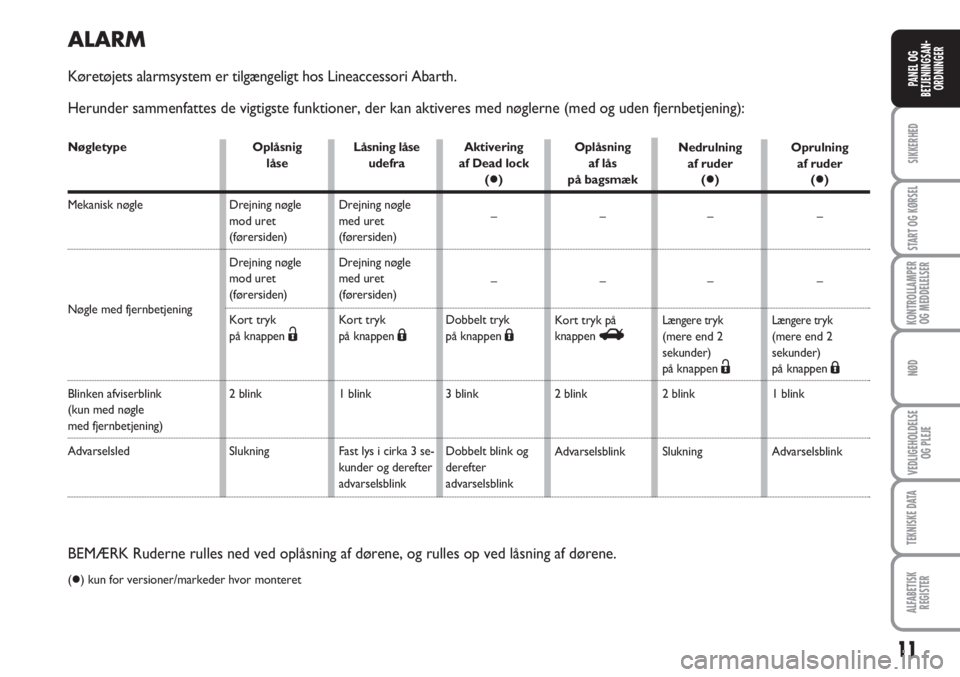

ALARM
Køretøjets alarmsystem er tilgængeligt hos Lineaccessori Abarth.
Herunder sammenfattes de vigtigste funktioner, der kan aktiveres med nøglerne (med og uden fjernbetjening):
Nøgletype
Mekanisk nøgle
Nøgle med fjernbetjening
Blinken afviserblink
(kun med nøgle
med fjernbetjening)
Advarselsled
Oplåsnig
låse
Drejning nøgle
mod uret
(førersiden)
Drejning nøgle
mod uret
(førersiden)
Kort tryk
på knappen
Ë
2 blink
SlukningLåsning låse
udefra
Drejning nøgle
med uret
(førersiden)
Drejning nøgle
med uret
(førersiden)
Kort tryk
på knappen
Á
1 blink
Fast lys i cirka 3 se-
kunder og derefter
advarselsblinkAktivering
af Dead lock
()
–
–
Dobbelt tryk
på knappen
Á
3 blink
Dobbelt blink og
derefter
advarselsblinkOplåsning
af lås
på bagsmæk
–
–
Kort tryk på
knappen
R
2 blink
Advarselsblink
BEMÆRK Ruderne rulles ned ved oplåsning af dørene, og rulles op ved låsning af dørene.
() kun for versioner/markeder hvor monteretOprulning
af ruder
()
–
–
Længere tryk(mere end 2
sekunder)
på knappen
Á
1 blink
Advarselsblink Nedrulning
af ruder
()
–
–
Længere tryk(mere end 2
sekunder)
på knappen
Ë
2 blink
Slukning

12
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
TÆNDINGSLÅS
Nøglen kan drejes til 3 forskellige positi-
oner fig. 9:
❒STOP: motor slukket, nøgle kan træk-
kes ud, styretøj låst. Noget elektrisk ud-
styr (eks. autoradio, centrallås…) kan
benyttes.
❒MAR: Kørestilling. Alt elektrisk udstyr
kan benyttes.
❒AVV: motorstart (variabel stilling).
Hvis motoren ikke starter i første forsøg,
er du pga. tændingslåsens elektroniske sik-
kerhedssystem nødt til at dreje startnøg-
len tilbage til STOP, før du igen forsøger
at starte motoren.RATLÅS
Sådan låses den
Med låsen i position STOPtrækkes nøg-
len ud og drej rattet, indtil det blokerer.
Frakobling
Bevæg rattet let fra side til side, mens du
drejer tændingsnøglen til position MAR.
I tilfælde af beskadigelse af
tændingslåsen (f.eks. tyveri-
forsøg), skal du få funktionen kon-
trolleret hos Abarths Assistancenet-
værk, før du genoptager kørslen.
VIGTIGT
Fjern altid nøglen, når du sti-
ger ud af bilen for at undgå,
at nogen utilsigtet aktiverer betjenin-
gerne. Husk at trække håndbremsen.
Hvis bilen er parkeret på en opad-
gående vej, skal du indsætte det 1.
gear, mens du skal indsætte bakgea-
ret, hvis bilen er parkeret på en ned-
adgående vej. Efterlad aldrig børn i
køretøjet uden overvågning.
VIGTIGT
fig. 9F0M0015m
Træk aldrig tændingsnøglen
ud når bilen er i bevægelse,
Rattet vil blive låst, så snart det dre-
jes. Dette gælder også under slæbning
af bilen.
VIGTIGT
Det er strengt forbudt at fo-
retage nogen form for ind-
greb i aftermarket, der medfører æn-
dringer af styretøjet eller ratstammen
(f.eks. montering af ratlås). Dette kan
forringe systemets funktion og sik-
kerhed, medføre bortfald af garanti-
en og bevirke, at bilen ikke længere
opfylder betingelserne for typegod-
kendelsen.
VIGTIGT

13
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
INSTRUMENTPANEL
VERSION MED
VENSTREKØRSEL
ASpeedometer (hastighedsindikator)
BBrændstofniveauviser med kontrol-
lampe for reserve
CTemperaturviser for motorkølevæske
med kontrollampe for maksimal tem-
peratur
DOmdrejningstæller
ERekonfigurerbart multifunktionsdisplay
F0M049Abfig. 10
UDGAVE MED HØJREKØRSEL
ASpeedometer (hastighedsindikator)
BBrændstofniveauviser med kontrol-
lampe for reserve
CTemperaturviser for motorkølevæske
med kontrollampe for maksimal tem-
peratur
DOmdrejningstæller
ERekonfigurerbart multifunktionsdisplay
F0M072Abfig. 11

14
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

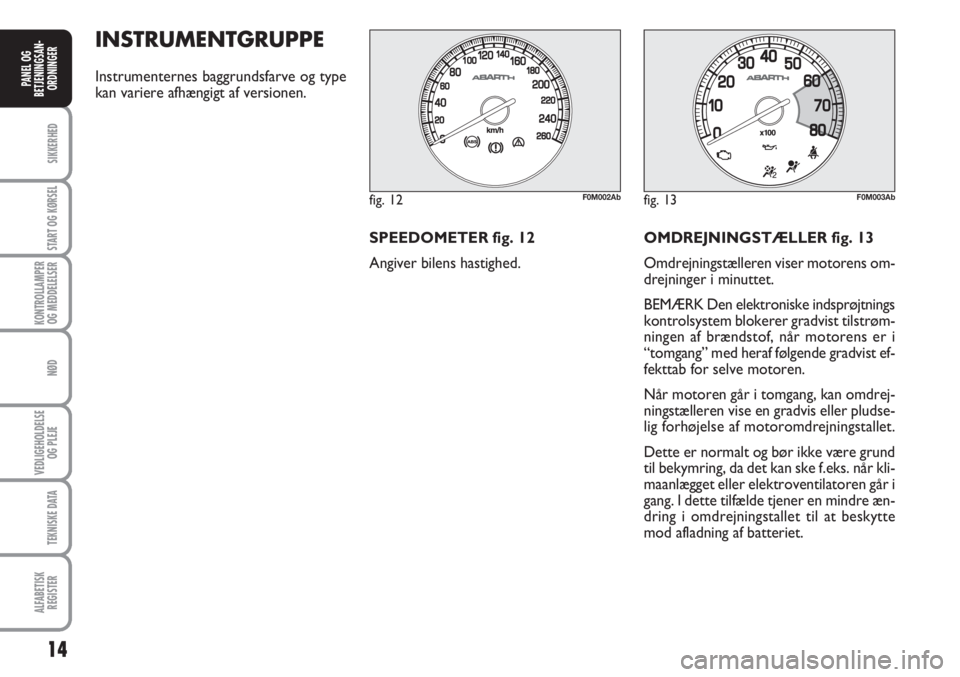

INSTRUMENTGRUPPE
Instrumenternes baggrundsfarve og type
kan variere afhængigt af versionen.
SPEEDOMETER fig. 12
Angiver bilens hastighed.OMDREJNINGSTÆLLER fig. 13
Omdrejningstælleren viser motorens om-
drejninger i minuttet.
BEMÆRK Den elektroniske indsprøjtnings
kontrolsystem blokerer gradvist tilstrøm-
ningen af brændstof, når motorens er i
“tomgang” med heraf følgende gradvist ef-
fekttab for selve motoren.
Når motoren går i tomgang, kan omdrej-
ningstælleren vise en gradvis eller pludse-
lig forhøjelse af motoromdrejningstallet.
Dette er normalt og bør ikke være grund
til bekymring, da det kan ske f.eks. når kli-
maanlægget eller elektroventilatoren går i
gang. I dette tilfælde tjener en mindre æn-
dring i omdrejningstallet til at beskytte
mod afladning af batteriet.
fig. 12F0M002Abfig. 13F0M003Ab

15
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
INDIKATOR
BRÆNDSTOFSTAND fig. 14
Viseren angiver mængden af brændstof til-
bage i tanken.
Etom tank.
Ffuld tank.
Tænding af kontrollampen Aangiver, at
der er cirka 7 liter brændstof tilbage i tan-
ken.
Kør ikke med næsten tom tank: det kan be-
skadige katalysatoren, hvis bilen løber tør.
Se oplysningerne i afsnittet “Påfyldning af
køretøjet”.
VIGTIGT Hvis viseren går på E, og kon-
trollampen Abegynder at blinke, betyder
det, at der er opstået en fejl på systemet.
I så fald kontaktes Abarths Assistancenet-
værk for at få foretaget en kontrol af sel-
ve anlægget.TEMPERATURINDIKATOR
MOTORKØLERVÆSKE fig. 15
Angiver temperaturen på motorens kø-
levæske og det begynder at virke, når
væskes temperatur overstiger cirka 50°C.
Under normal brug af bilen kan viseren
stille sig i forskellige positioner indenfor
visningsområdet, afhængigt af bilens brugs-
betingelser.
CLav motorkølevæsketemperatur.
HHøj motorkølevæsketemperatur.Tænding af kontrollampen Bsammen med
meddelelsen, der vises på multifunktions-
displayet angiver en for stor tempera-
turstigning for kølevæsken. I dette tilfælde
skal du standse motoren og kontakte
Abarths Assistancenetværk.
fig. 14F0M004Abfig. 15F0M005AbHvis viseren for motorens kø-
levæsketemperatur stiller sig i
det røde område, skal du om-
gående slukke motoren og
kontakte Abarths Assistancenetværk.
