2010 Abarth Grande Punto Brugs- og vedligeholdelsesvejledning (in Danish)

152
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
7,5
7,5
5
5
10
5
20
20
20
20 1
8
13
2
5
11
4
6
14
7
OVERSIGT OVER SIKRINGER
Styreenhed på instrumentbræt fig. 33
STRØMFORBRUGERE SIKRING AMPERE
Højre nærlys
Venstre nærlys, korrektion, lygteorienteringskorrektion
Strømforsyning INT/A til fjernafbrydernes spoler på styreenheden med sikringer i
motorrummet og spoler til fjernafbrydere på styreenheden body computer
Forreste loftslys, bagerste loftslys, lys på solskærme, sidelys på døre,
lys i bagagerum
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til
automatisk klimaanlæg, alarmsirene, autoradio, convergence-styreenhed
Strømforsyning INT til instrumentbræt, afbryder på stoppedal
(kontakt N.O.), tredje stoplys
Motorer til låsning/oplåsning af døre, motorer til aktivering af dead lock,
motor til oplåsning af bagsmæk
Elektropumpe forrudevasker/bagrudevasker
Motor til oprulning af rude på fordøren i førersiden
Motor til oprulning af rude på fordøren i passagersiden

153
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
STRØMFORBRUGERE SIKRING AMPERE
Strømforsyning INT til belysning af kontrolpaneler, styreenhed til parkering,
styreenhed til registrering af dæktryk, bevægelse af elektriske sidespejle,
regnsensor, styreenhed til elektrisk tag, infotelematisk stik til my-port
Styreenhed til airbag
Instrumentbræt
Strømforsyning INT til afbryder på stoppedal (kontakt NC),
afbryder på koblingspedal, indvendig opvarmningsenhed, convergence-styreenhed,
faciliteter til autoradio12
9
3
105
7,5
5
5

154
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

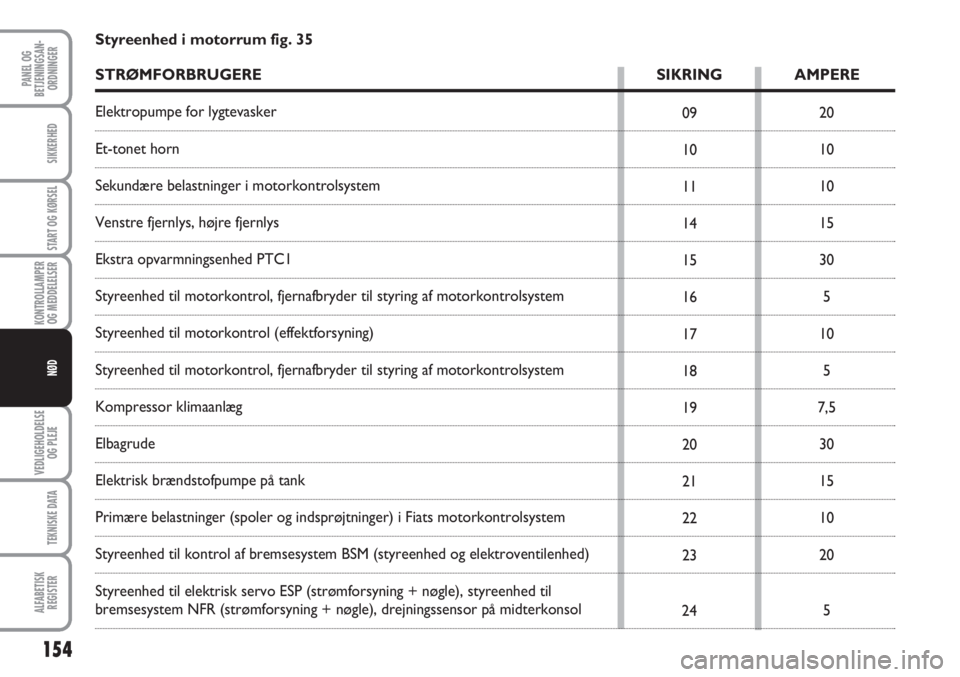

Styreenhed i motorrum fig. 35
STRØMFORBRUGERE SIKRING AMPERE
Elektropumpe for lygtevasker
Et-tonet horn
Sekundære belastninger i motorkontrolsystem
Venstre fjernlys, højre fjernlys
Ekstra opvarmningsenhed PTC1
Styreenhed til motorkontrol, fjernafbryder til styring af motorkontrolsystem
Styreenhed til motorkontrol (effektforsyning)
Styreenhed til motorkontrol, fjernafbryder til styring af motorkontrolsystem
Kompressor klimaanlæg
Elbagrude
Elektrisk brændstofpumpe på tank
Primære belastninger (spoler og indsprøjtninger) i Fiats motorkontrolsystem
Styreenhed til kontrol af bremsesystem BSM (styreenhed og elektroventilenhed)
Styreenhed til elektrisk servo ESP (strømforsyning + nøgle), styreenhed til
bremsesystem NFR (strømforsyning + nøgle), drejningssensor på midterkonsol09
10
11
14
15
16
17
18
19
20
21
22
23
2420
10
10
15
30
5
10
5
7,5
30
15
10
20
5

155
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

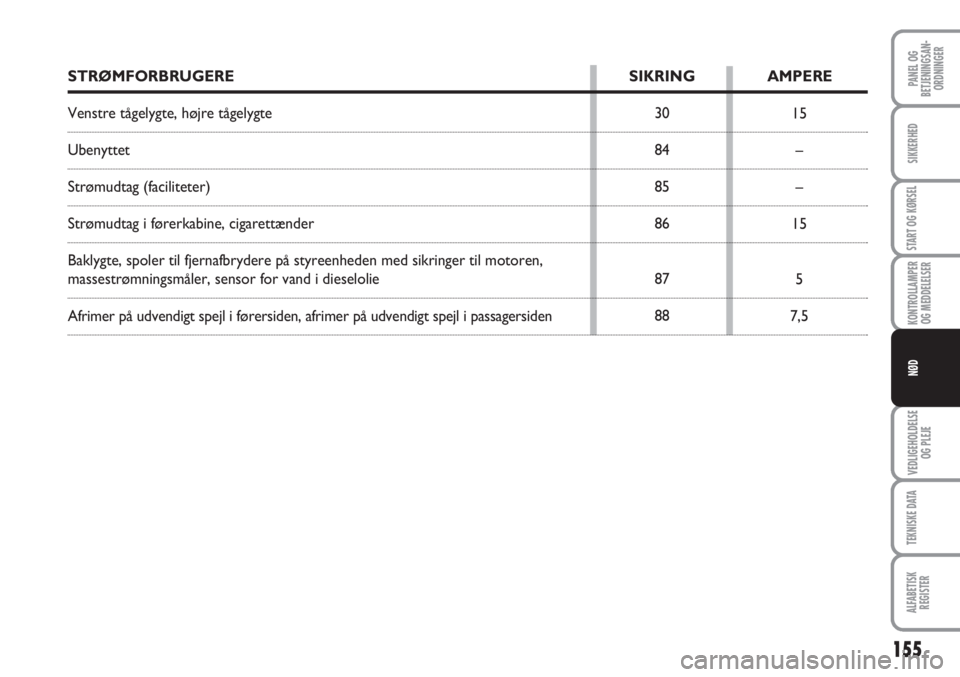

STRØMFORBRUGERE SIKRING AMPERE
Venstre tågelygte, højre tågelygte
Ubenyttet
Strømudtag (faciliteter)
Strømudtag i førerkabine, cigarettænder
Baklygte, spoler til fjernafbrydere på styreenheden med sikringer til motoren,
massestrømningsmåler, sensor for vand i dieselolie
Afrimer på udvendigt spejl i førersiden, afrimer på udvendigt spejl i passagersiden30
84
85
86
87
8815
–
–
15
5
7,5

156
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
17
14
01
03
04
15
10
16
08
07
05
11
13
09
06
0220
7,5
–
–
10
15
–
10
10
–
15
–
5
10
–
– Styreenhed i bagagerum fig. 37
STRØMFORBRUGERE SIKRING AMPERE
Elektrisk åbningssystem til soltag
Styreenhed til alarmsystem
Ubenyttet
Ubenyttet
Elektrisk bevægelse af lændeindstilling på forsædet i førersiden
Styreenhed til forstærker til HI-FI branded-lydsystem
Ubenyttet
Subwoofer-højttaler på bagerste højre sidepanel
Opvarmningsenhed på forsædet i førersiden
Trækkrogssystem (forberedt til montering af sikring i after market)
Strømudtag i bagagerum
Ubenyttet
Styreenhed til registrering af dæktryk TPMS
Opvarmningsenhed på forsædet i passagersiden
Ubenyttet
Ubenyttet

157
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
Væsken i batteriet er giftig og
ætsende. Undgå kontakt
med hud og øjne. Batteriets genop-
ladning skal foretages i et ventileret
rum, langt fra åben ild eller eventu-
elle gnistkilder for at undgå fare for
eksplosion og brand.
VIGTIGTGå frem på følgende måde for at oplade
batteriet:
❒tag klemskruen af batteriets minuspol;
❒forbind genopladningsapparatets led-
ninger til batteriets poler, idet polerne
skal respekteres;
❒tænd genopladningsapparatet;
❒efter endt opladning skal du slukke for
laderen, inden du afbryder den fra bat-
teriet;
❒forbind klemskruen til batteriets mi-
nuspol igen.

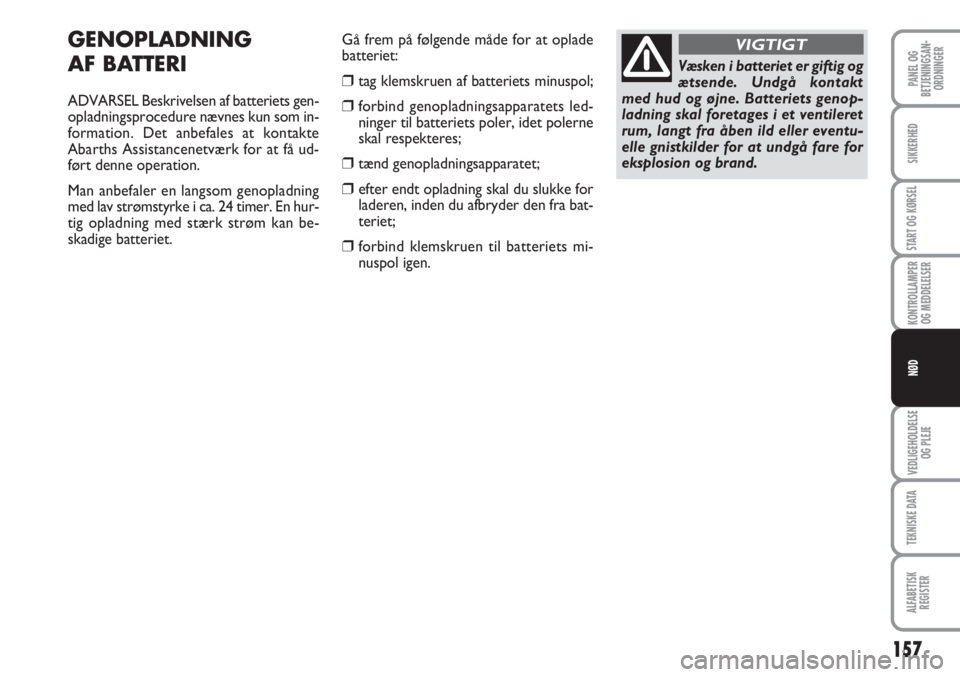

GENOPLADNING
AF BATTERI
ADVARSEL Beskrivelsen af batteriets gen-
opladningsprocedure nævnes kun som in-
formation. Det anbefales at kontakte
Abarths Assistancenetværk for at få ud-
ført denne operation.
Man anbefaler en langsom genopladning
med lav strømstyrke i ca. 24 timer. En hur-
tig opladning med stærk strøm kan be-
skadige batteriet.

158
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
fig. 38F0M0237m

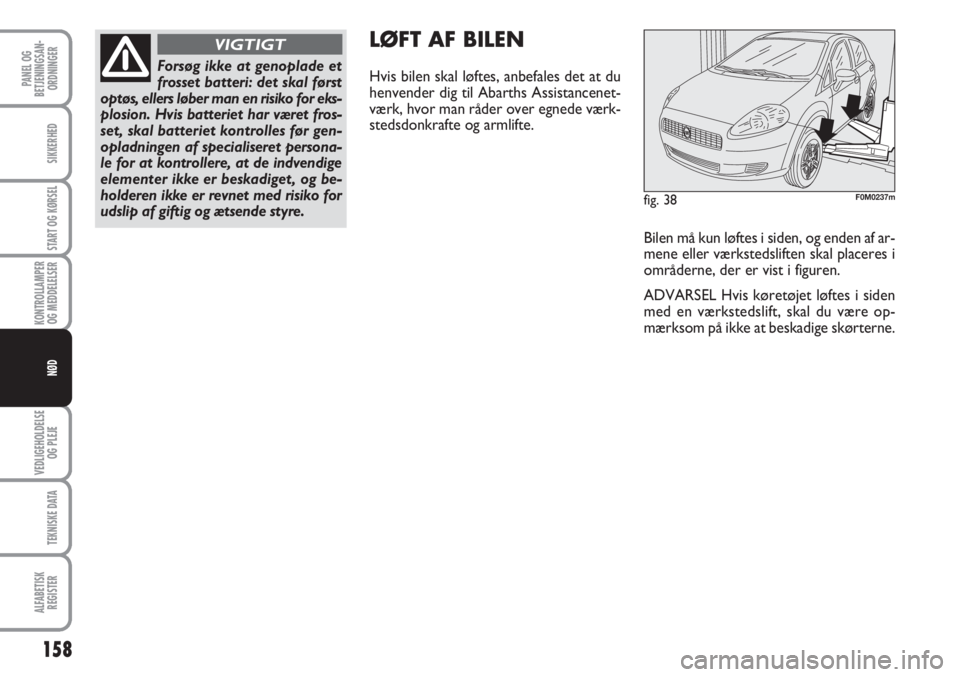

Bilen må kun løftes i siden, og enden af ar-
mene eller værkstedsliften skal placeres i
områderne, der er vist i figuren.
ADVARSEL Hvis køretøjet løftes i siden
med en værkstedslift, skal du være op-
mærksom på ikke at beskadige skørterne.
LØFT AF BILEN
Hvis bilen skal løftes, anbefales det at du
henvender dig til Abarths Assistancenet-
værk, hvor man råder over egnede værk-
stedsdonkrafte og armlifte.Forsøg ikke at genoplade et
frosset batteri: det skal først
optøs, ellers løber man en risiko for eks-
plosion. Hvis batteriet har været fros-
set, skal batteriet kontrolles før gen-
opladningen af specialiseret persona-
le for at kontrollere, at de indvendige
elementer ikke er beskadiget, og be-
holderen ikke er revnet med risiko for
udslip af giftig og ætsende styre.
VIGTIGT

159
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

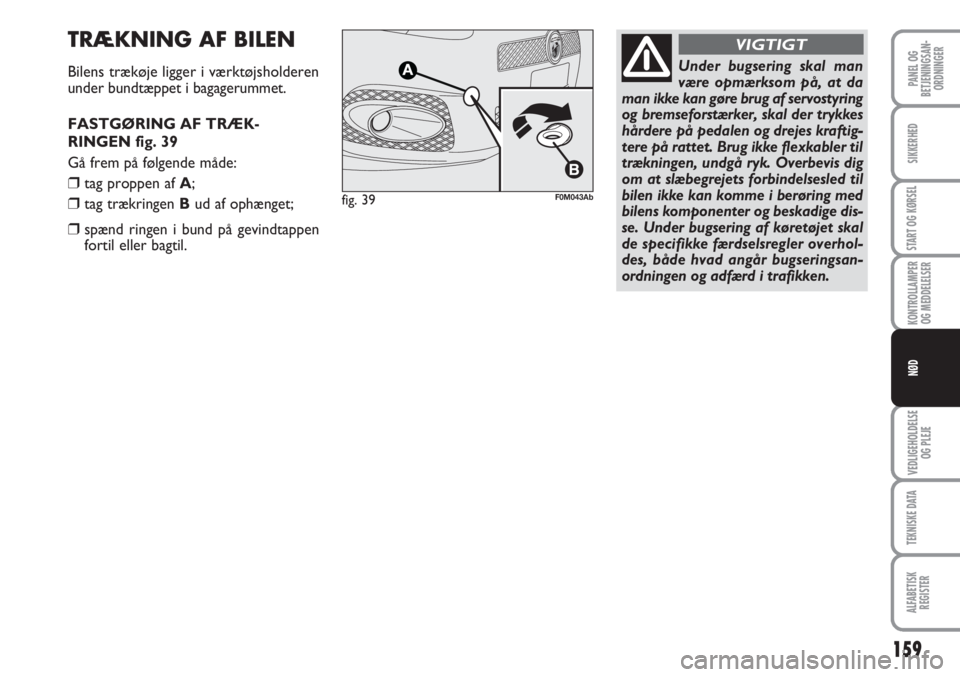

TRÆKNING AF BILEN
Bilens trækøje ligger i værktøjsholderen
under bundtæppet i bagagerummet.
FASTGØRING AF TRÆK-
RINGEN fig. 39
Gå frem på følgende måde:
❒tag proppen af A;
❒tag trækringen Bud af ophænget;
❒spænd ringen i bund på gevindtappen
fortil eller bagtil.
Under bugsering skal man
være opmærksom på, at da
man ikke kan gøre brug af servostyring
og bremseforstærker, skal der trykkes
hårdere på pedalen og drejes kraftig-
tere på rattet. Brug ikke flexkabler til
trækningen, undgå ryk. Overbevis dig
om at slæbegrejets forbindelsesled til
bilen ikke kan komme i berøring med
bilens komponenter og beskadige dis-
se. Under bugsering af køretøjet skal
de specifikke færdselsregler overhol-
des, både hvad angår bugseringsan-
ordningen og adfærd i trafikken.
VIGTIGT
fig. 39F0M043Ab
