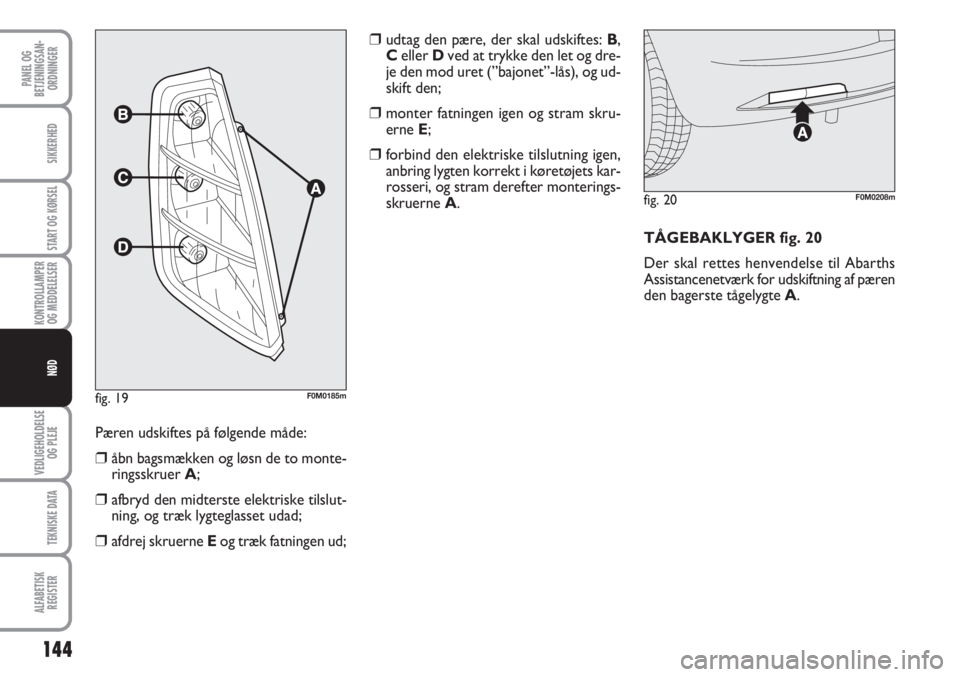

Pæren udskiftes på følgende måde:
❒åbn bagsmækken og løsn de to monte-
ringsskruer A;
❒afbryd den midterste elektriske tilslut-
ning, og træk lygteglasset udad;
❒afdrej skruerne Eog træk fatningen ud;
❒udtag den pære, der skal udskiftes: B,
Celler Dved at trykke den let og dre-
je den mod uret (”bajonet”-lås), og ud-
skift den;
❒monter fatningen igen og stram skru-
erne E;
❒forbind den elektriske tilslutning igen,
anbring lygten korrekt i køretøjets kar-
rosseri, og stram derefter monterings-
skruerne A.
fig. 20F0M0208m
fig. 19F0M0185m
TÅGEBAKLYGER fig. 20
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af pæren
den bagerste tågelygte A.
Page 146 of 206
145
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
BAKLYGTER fig. 21
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af pæren
i baklygten A.
fig. 21F0M0209m
3. STOPLYS fig. 22-23
Pæren udskiftes på følgende måde:
❒åbn bagsmækken;
❒fjern gummipropperne A-fig. 22;
❒tryk på fastgørelsesanordningerne B-fig.
22og udtag lygteenheden C-fig. 23;
❒afbryd den elektriske tilslutning;
❒gå frem på modsat vis på fjedrene
D-fig. 23og træk fatningen ud;
❒træk den trykmonterede pære ud og
udskift den.NUMMERPLADELYS fig. 24-25
Pæren udskiftes på følgende måde:
❒tryk på det punkt, der angives af pilen,
og fjern lygteenheden A-fig. 24;
fig. 22F0M0210mfig. 23F0M0211m
fig. 24F0M0212m
Page 147 of 206
146
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

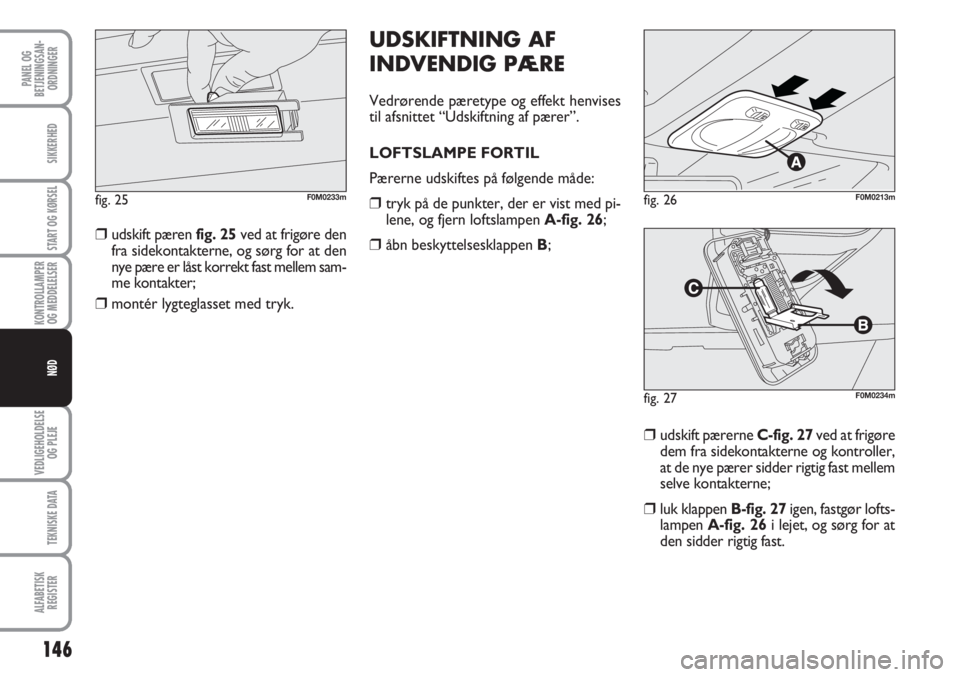

UDSKIFTNING AF
INDVENDIG PÆRE
Vedrørende pæretype og effekt henvises
til afsnittet “Udskiftning af pærer”.
LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med pi-
lene, og fjern loftslampen A-fig. 26;
❒åbn beskyttelsesklappen B;
fig. 26F0M0213m
fig. 27F0M0234m
❒udskift pærerne C-fig. 27ved at frigøre
dem fra sidekontakterne og kontroller,
at de nye pærer sidder rigtig fast mellem
selve kontakterne;
❒luk klappen B-fig. 27igen, fastgør lofts-
lampen A-fig. 26i lejet, og sørg for at
den sidder rigtig fast.
❒udskift pæren fig. 25ved at frigøre den
fra sidekontakterne, og sørg for at den
nye pære er låst korrekt fast mellem sam-
me kontakter;
❒montér lygteglasset med tryk.
fig. 25F0M0233m
Page 148 of 206

147
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

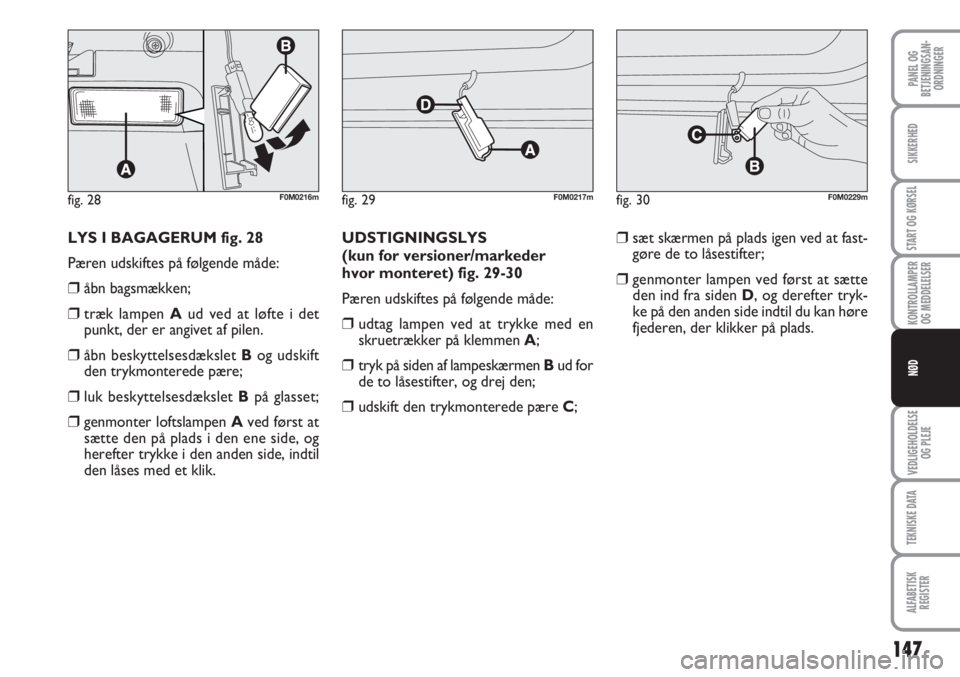

LYS I BAGAGERUM fig. 28
Pæren udskiftes på følgende måde:
❒åbn bagsmækken;
❒træk lampen Aud ved at løfte i det
punkt, der er angivet af pilen.
❒åbn beskyttelsesdækslet Bog udskift
den trykmonterede pære;
❒luk beskyttelsesdækslet Bpå glasset;
❒genmonter loftslampen Aved først at
sætte den på plads i den ene side, og
herefter trykke i den anden side, indtil
den låses med et klik.
fig. 28F0M0216m
UDSTIGNINGSLYS
(kun for versioner/markeder
hvor monteret) fig. 29-30
Pæren udskiftes på følgende måde:
❒udtag lampen ved at trykke med en
skruetrækker på klemmen A;
❒tryk på siden af lampeskærmen Bud for
de to låsestifter, og drej den;
❒udskift den trykmonterede pære C;
fig. 29F0M0217mfig. 30F0M0229m
❒sæt skærmen på plads igen ved at fast-
gøre de to låsestifter;
❒genmonter lampen ved først at sætte
den ind fra siden D, og derefter tryk-
ke på den anden side indtil du kan høre
fjederen, der klikker på plads.
Page 149 of 206

148
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
fig. 31F0M0236m
Udskift under ingen oms-
tændigheder en sikring med
en anden, der har en større strømstyr-
ke; BRANDFARE.
VIGTIGT
Udskift aldrig en beskadiget
sikring med metaltråde eller
andet genbrugsmateriale.
Hvis en hovedsikring (ME-
GA-FUSE, MIDI-FUSE,
MAXI-FUSE) griber ind, skal du rette
henvendelse til Abarths Assistance-
netværk.
VIGTIGT
Før udskiftning af en sikring
kontrolleres det, at nøglen er
taget ud af tændingslåsen, og alle
strømforbrugere er slukket/slået fra.
VIGTIGT
UDSKIFTNING
AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringerne beskytter det elektriske anlæg,
og griber ind i tilfælde af fejl eller forker-
te indgreb i selve systemet.
Ved svigt af en elektrisk komponent skal
man derfor kontrollere den pågældende
sikring. lederelementet A - fig. 31skal
være intakt. I modsat fald skal den brænd-
te sikring udskiftes med en anden, der har
samme strømstyrke (samme farve).
Bintakt sikring fig. 31
Csikring med afbrudt lederelement
fig. 31.
Hvis sikringen brænder over
igen, skal du kontakte Abart-
hs Assistancenetværk.
VIGTIGT
Page 150 of 206
149
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

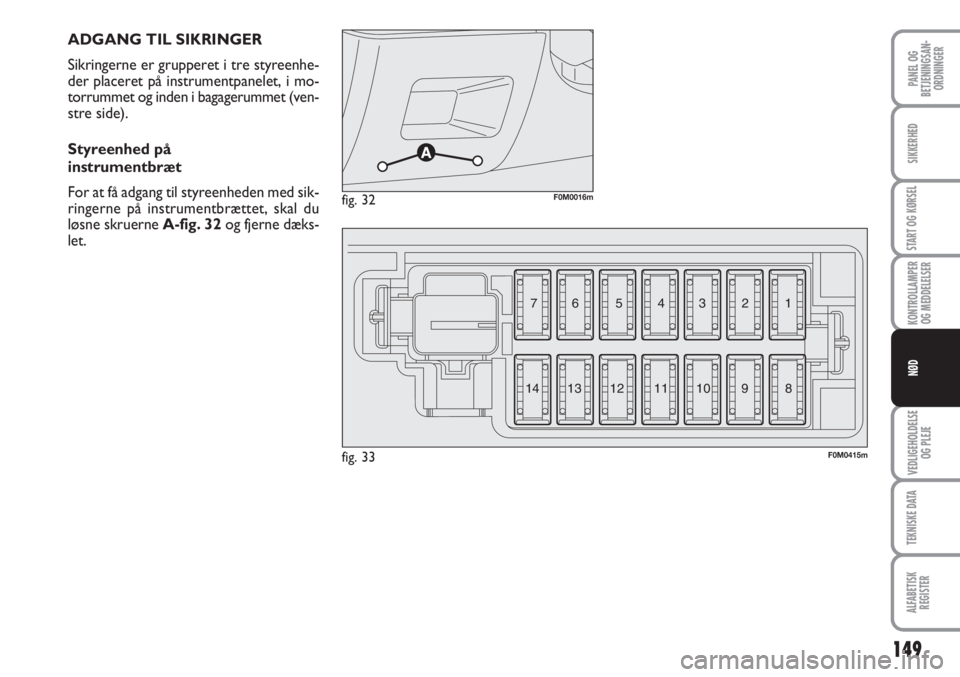

ADGANG TIL SIKRINGER
Sikringerne er grupperet i tre styreenhe-
der placeret på instrumentpanelet, i mo-
torrummet og inden i bagagerummet (ven-
stre side).
Styreenhed på
instrumentbræt
For at få adgang til styreenheden med sik-
ringerne på instrumentbrættet, skal du
løsne skruerne A-fig. 32og fjerne dæks-
let.
fig. 32F0M0016m
fig. 33F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
Page 151 of 206
150
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

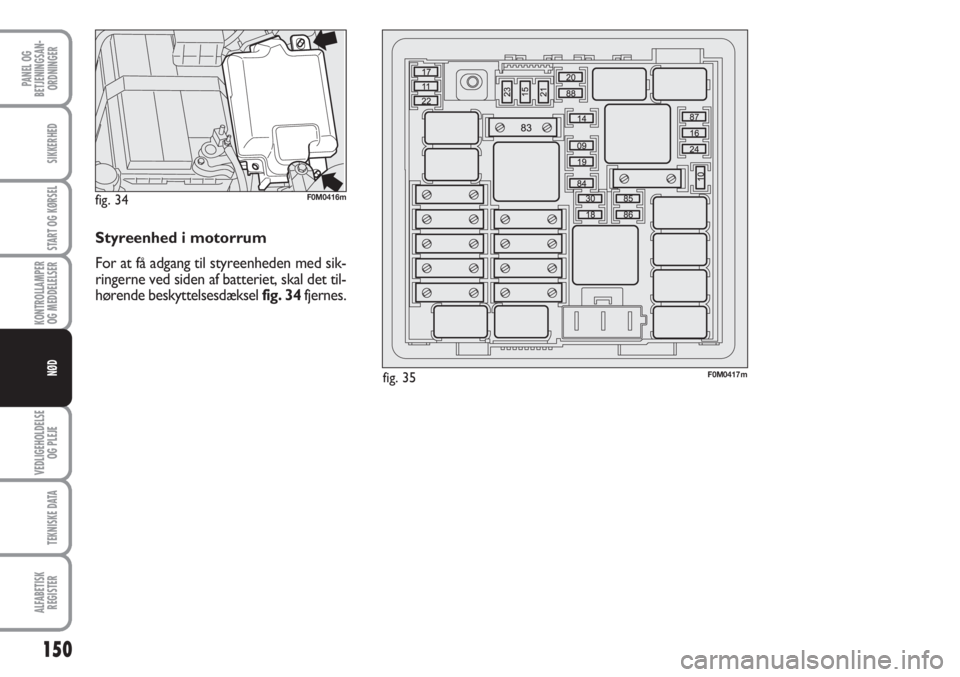

Styreenhed i motorrum
For at få adgang til styreenheden med sik-
ringerne ved siden af batteriet, skal det til-
hørende beskyttelsesdæksel fig. 34fjernes.
fig. 34F0M0416m
fig. 35F0M0417m
Page 152 of 206
151
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

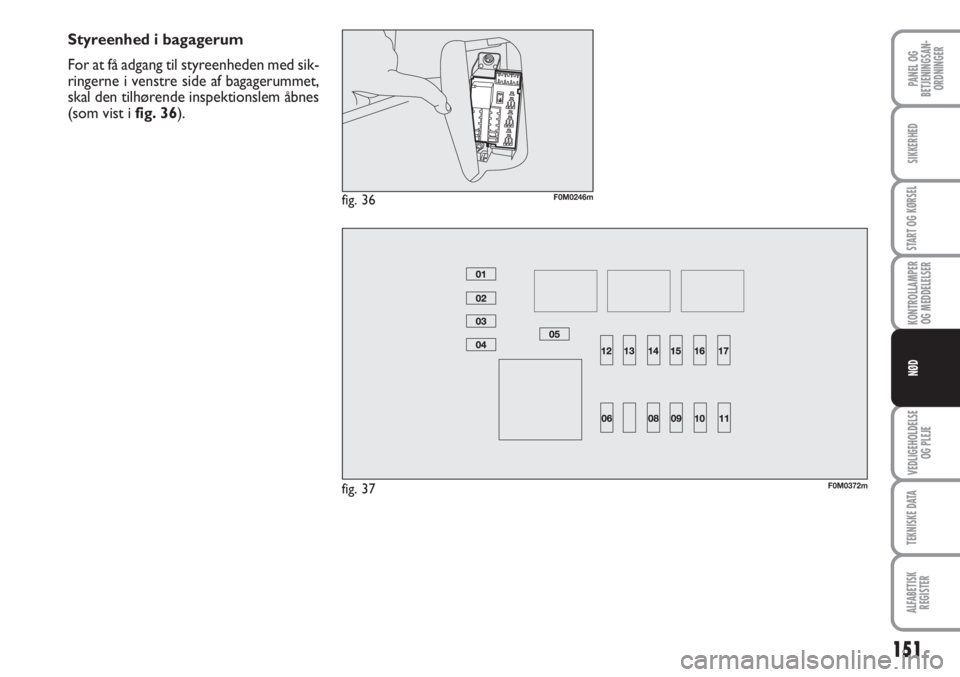

Styreenhed i bagagerum
For at få adgang til styreenheden med sik-
ringerne i venstre side af bagagerummet,
skal den tilhørende inspektionslem åbnes
(som vist ifig. 36).
fig. 37F0M0372m
fig. 36F0M0246m
