2010 Abarth Grande Punto display

4
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGERINSTRUMENTPANEL ......................................................... 5
SYMBOLER............................................................................. 7
FIAT CODE SYSTEMET ..................................................... 7
NØGLERNE........................................................................... 8
ALARM ................................................................................... 11
TÆNDINGSLÅS ................................................................... 12
INSTRUMENTPANEL ......................................................... 13
INSTRUMENTGRUPPE ...................................................... 14
REKONFIGURERBART
MULTIFUNKTIONSDISPLAY ........................................... 16
TRIP COMPUTER ................................................................ 25
FORSÆDER ........................................................................... 28
BAGSÆDER .......................................................................... 29
NAKKESTØTTER ................................................................ 30
RAT ......................................................................................... 31
FØRERSPEJLE ........................................................................ 31
KLIMATISERING .................................................................. 33
MANUELT KLIMAANLÆG ............................................... 34
AUTOMATISK DUAL ZONE-KLIMAANLÆG ............ 40
UDVENDIG BELYSNING .................................................. 47
RENGØRING AF RUDER ................................................. 49
CRUISE CONTROL ............................................................ 52INDVENDIG BELYSNING ................................................. 54
KONTAKTER ....................................................................... 55
BRÆNDSTOFBLOKERINGSSYSTEM......................... 57
INDVENDIGT UDSTYR...................................................... 58
SKY-DOME SOLTAG ......................................................... 62
DØRE ...................................................................................... 64
ELDREVNE ............................................................................ 66
BAGAGERUM ....................................................................... 68
MOTORHJELM ..................................................................... 71
BAGAGEBÆRER/SKIHOLDER ......................................... 73
LYGTER .................................................................................. 74
ABS-SYSTEM ......................................................................... 76
ESP-SYSTEM .......................................................................... 78
EOBD-SYSTEMET ................................................................ 83
SYSTEM TIL KONTROL AF DÆKTRYK T.P.M.S. ....... 84
SPORT BOOST-FUNKTION............................................. 87
FACILITETER TIL INSTALLERING AF NAVIGERINGS-
SYSTEM (MY PORT)............................................................ 88
TILBEHØR, KØBT AF BRUGEREN ................................ 88
PÅFYLDNING AF KØRETØJET ...................................... 89
BESKYTTELSE AF MILJØET .............................................. 90
P P
A A
N N
E E
L L
O O
G G
B B
E E
T T
J J
E E
N N
I I
N N
G G
S S
A A
N N
O O
R R
D D
N N
I I
N N
G G
E E
R R

INSTRUMENTPANEL
UDGAVE MED VENSTREKØRSEL
Tilstedeværelsen og placeringen af betjeningsknapperne, instrumenterne og indikatorerne kan variere afhængigt af modellen.
1.Justerbare luftdyser i siden - 2.Faste luftdyser i siden - 3.Venstre kontaktarm: kontrol eksterne lygter- 4.Instrumentbræt -
5.Højre kontaktarm: betjeningsgreb rudeviskersker, bagrudevisker, trip computer - 6.Knapper på kontrolpanel - 7.Facilite-
ter/installering af navigationssystem (MY PORT) - 8.Justerbare centrale luftdyser - 9.Fast øverst luftdyse - 10.Frontal airbag i pas-
sagersiden - 11.Handskerum - 12.Autoradio - 13.Betjeninger til klimaanlæg - 14.Tændingslås - 15.Frontal airbag i førersiden -
16. Greb til justering af rat - 17.Kontrolpanel: tågelygter/tågebaklygter/lygteindstilling/rekonfigurerbart multifunktionsdisplay.
5
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
F0M095Abfig. 1

6
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
UDGAVE MED HØJREKØRSEL
Tilstedeværelsen og placeringen af betjeningsknapperne, instrumenterne og indikatorerne kan variere afhængigt af modellen.
1.Justerbare luftdyser i siden - 2.Faste luftdyser i siden - 3.Venstre kontaktarm: kontrol eksterne lygter- 4.Instrumentbræt -
5.Højre kontaktarm: betjeningsgreb rudeviskersker, bagrudevisker, trip computer - 6.Knapper på kontrolpanel - 7.Facilite-
ter/installering af navigationssystem (MY PORT) - 8.Justerbare centrale luftdyser - 9.Fast øverst luftdyse - 10.Frontal airbag i pas-
sagersiden - 11.Handskerum - 12.Autoradio - 13.Betjeninger til klimaanlæg - 14.Tændingslås - 15.Frontal airbag i førersiden -
16. Greb til justering af rat - 17.Kontrolpanel: tågelygter/tågebaklygter/lygteindstilling/rekonfigurerbart multifunktionsdisplay.
F0M096Abfig. 2

7
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
SYMBOLER
På eller i nærheden af visse komponenter
i bilen er der anbragt særlige farvede mær-
kater. Symbolerne på mærkaterne henle-
der opmærksomheden på forholdsregler,
du skal tage i forbindelse med den pågæl-
dende komponent.
Under motorhjelmen fig. 3sidder der et
klistermærke med symbolforklaringen.
FIAT CODE SYSTEMET
Det er et elektronisk motorblokerings-
system, der øger beskyttelsen mod tyve-
riforsøg af bilen. Det bliver automatisk ak-
tiveret, når tændingsnøglen tages ud.
I hver nøgle er der en elektronisk anord-
ning, der har til opgave at modulere det
signal, der afgives i startfasen af en anten-
ne, der er indbygget i tændingslåsen. Sig-
nalet udgør “kodeordet”, der er forskel-
ligt hver gang bilen startes, og som bevir-
ker, at styreenheden genkender nøglen og
tillader start.
fig. 3F0M070Ab
FUNKTION
Hver gang køretøjet startes ved at dreje
tændingsnøglen over på MAR, sender Fi-
at CODE systemets styreenhed en kode
til motorens styreenhed for at deaktive-
re blokeringsmekanismen.
Fremsendelse af identifikationskoden sker
kun, hvis Fiat CODE-systemets styreen-
hed har genkendt koden, der er sendt til
den af nøglen.
Nør nøglen drejes til position STOP, de-
aktiver Fiat CODE systemet funktionen af
motorens styreenhed.
Hvis koden ikke bliver genkendt korrekt
under opstarten, viser displayet symbo-
let
Y(se kapitlet ”Kontrollamper og
meddelelser”).I så fald drejes nøglen til position STOP
og efterfølgende til MAR; hvis blokerin-
gen vedbliver, prøves igen med andre af
de medfølgende nøgler. Hvis det endnu ik-
ke er lykkedes at starte motoren, skal du
rette henvendelse til Abarths Assistance-
netværk.
BEMÆRK Hver nøgle har sin egen kode,
der skal gemmet i ECU systemet. Kontakt
Abarths Assistancenetværk for at få nye
nøgler lagret i hukommelsen, op til otte
nøgler er muligt.
Tænding af kontrollampen
Yunder kørslen
❒Hvis symbolet Ytænder betyder det,
at systemet er ved at foretage en selv-
diagnose (for eksempel på grund af et
spændingsfald).
❒Hvis symbolet Ystadig vises på dis-
playet, skal du rette henvendelse til
Abarths Assistancenetværk.
Voldsomme stød kan beskadi-
ge de elektroniske kompo-
nenter i nøglen.

13
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
INSTRUMENTPANEL
VERSION MED
VENSTREKØRSEL
ASpeedometer (hastighedsindikator)
BBrændstofniveauviser med kontrol-
lampe for reserve
CTemperaturviser for motorkølevæske
med kontrollampe for maksimal tem-
peratur
DOmdrejningstæller
ERekonfigurerbart multifunktionsdisplay
F0M049Abfig. 10
UDGAVE MED HØJREKØRSEL
ASpeedometer (hastighedsindikator)
BBrændstofniveauviser med kontrol-
lampe for reserve
CTemperaturviser for motorkølevæske
med kontrollampe for maksimal tem-
peratur
DOmdrejningstæller
ERekonfigurerbart multifunktionsdisplay
F0M072Abfig. 11

15
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

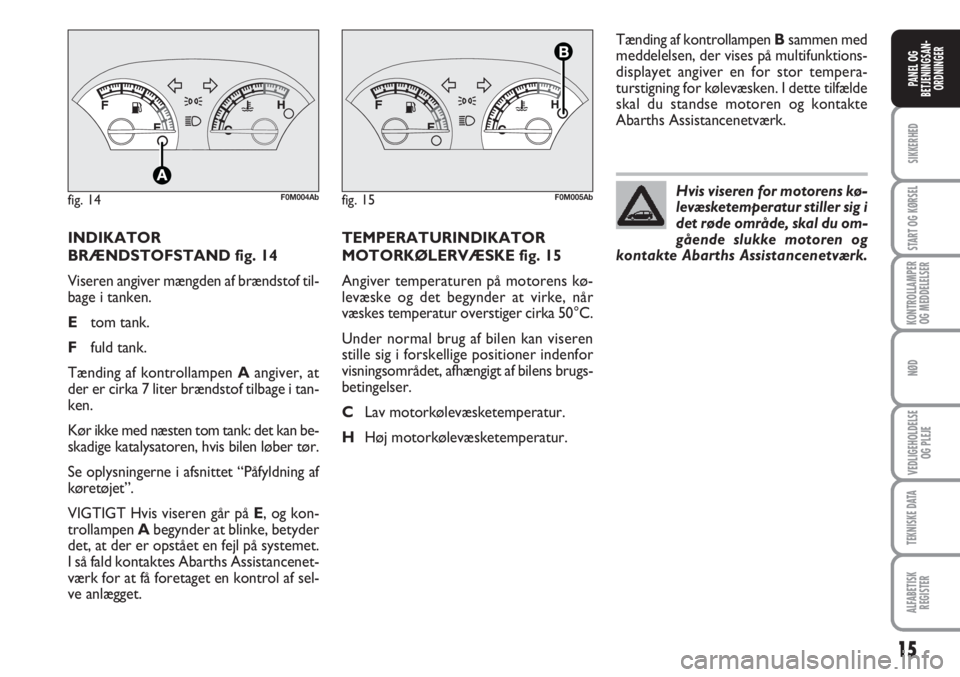

INDIKATOR
BRÆNDSTOFSTAND fig. 14
Viseren angiver mængden af brændstof til-
bage i tanken.
Etom tank.
Ffuld tank.
Tænding af kontrollampen Aangiver, at
der er cirka 7 liter brændstof tilbage i tan-
ken.
Kør ikke med næsten tom tank: det kan be-
skadige katalysatoren, hvis bilen løber tør.
Se oplysningerne i afsnittet “Påfyldning af
køretøjet”.
VIGTIGT Hvis viseren går på E, og kon-
trollampen Abegynder at blinke, betyder
det, at der er opstået en fejl på systemet.
I så fald kontaktes Abarths Assistancenet-
værk for at få foretaget en kontrol af sel-
ve anlægget.TEMPERATURINDIKATOR
MOTORKØLERVÆSKE fig. 15
Angiver temperaturen på motorens kø-
levæske og det begynder at virke, når
væskes temperatur overstiger cirka 50°C.
Under normal brug af bilen kan viseren
stille sig i forskellige positioner indenfor
visningsområdet, afhængigt af bilens brugs-
betingelser.
CLav motorkølevæsketemperatur.
HHøj motorkølevæsketemperatur.Tænding af kontrollampen Bsammen med
meddelelsen, der vises på multifunktions-
displayet angiver en for stor tempera-
turstigning for kølevæsken. I dette tilfælde
skal du standse motoren og kontakte
Abarths Assistancenetværk.
fig. 14F0M004Abfig. 15F0M005AbHvis viseren for motorens kø-
levæsketemperatur stiller sig i
det røde område, skal du om-
gående slukke motoren og
kontakte Abarths Assistancenetværk.

16
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

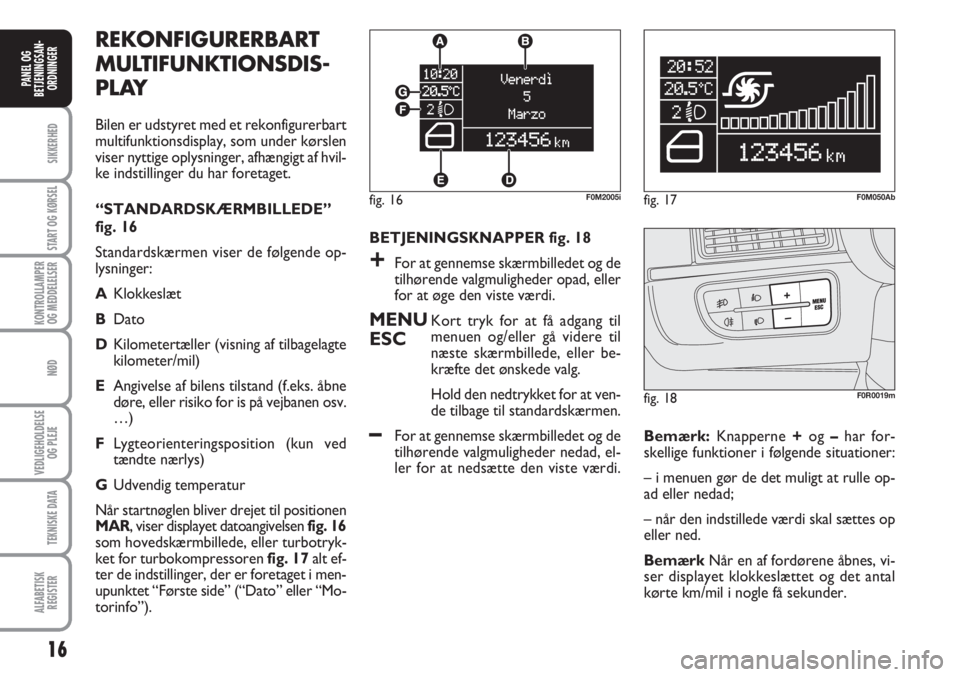

REKONFIGURERBART
MULTIFUNKTIONSDIS-
PLAY
Bilen er udstyret med et rekonfigurerbart
multifunktionsdisplay, som under kørslen
viser nyttige oplysninger, afhængigt af hvil-
ke indstillinger du har foretaget.
“STANDARDSKÆRMBILLEDE”
fig. 16
Standardskærmen viser de følgende op-
lysninger:
AKlokkeslæt
BDato
DKilometertæller (visning af tilbagelagte
kilometer/mil)
EAngivelse af bilens tilstand (f.eks. åbne
døre, eller risiko for is på vejbanen osv.
…)
FLygteorienteringsposition (kun ved
tændte nærlys)
GUdvendig temperatur
Når startnøglen bliver drejet til positionen
MAR, viser displayet datoangivelsen fig. 16
som hovedskærmbillede, eller turbotryk-
ket for turbokompressoren fig. 17alt ef-
ter de indstillinger, der er foretaget i men-
upunktet “Første side” (“Dato” eller “Mo-
torinfo”).BETJENINGSKNAPPER fig. 18
+For at gennemse skærmbilledet og de
tilhørende valgmuligheder opad, eller
for at øge den viste værdi.
MENUKort tryk for at få adgang til
ESCmenuen og/eller gå videre til
næste skærmbillede, eller be-
kræfte det ønskede valg.
Hold den nedtrykket for at ven-
de tilbage til standardskærmen.
–For at gennemse skærmbilledet og de
tilhørende valgmuligheder nedad, el-
ler for at nedsætte den viste værdi.Bemærk:Knapperne +og –har for-
skellige funktioner i følgende situationer:
– i menuen gør de det muligt at rulle op-
ad eller nedad;
– når den indstillede værdi skal sættes op
eller ned.
BemærkNår en af fordørene åbnes, vi-
ser displayet klokkeslættet og det antal
kørte km/mil i nogle få sekunder.
fig. 18F0R0019m
fig. 16F0M2005ifig. 17F0M050Ab

19
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
BemærkIndstillingen er mulig mellem 30
og 200 km/t, eller 20 og 125 mph afhæn-
gig af den tidligere indstillede måleenhed
(se afsnittet “Indstilling af måleenhed (Må-
leenhed)”, der beskrives i det følgende.
Hvert tryk på knappen +/–sætter værdi-
en 5 enheder op eller ned. Hvis du holder
knappen +/–indtrykket, sker ændringen
automatisk i hurtigt tempo. Slip knappen
når visningen nærmer sig den ønskede
værdi, og afslut indstillingen med enkeltvi-
se tryk.– tryk kort på knappen MENU ESCfor
at gå tilbage til menuskærmbilledet, eller
hold knappen nede for at gå tilbage til stan-
dardskærmbilledet uden af gemme indstil-
lingen.
Hvis du ønsker at annullere indstillingen,
skal du gå frem som følger:
– Giv et kort tryk på knappen MENU
ESC: På displayet blinker angivelsen “On”.
– Giv et kort tryk på knappen –: På dis-
playet blinker angivelsen “Off”.
– Giv et kort tryk på knappen MENU
ESCfor at gå tilbage til menuvisning, el-
ler giv et langt tryk på knappen for at gå
tilbage til standardvisning uden af gemme
indstillingen. Beep Hastighed (fartgrænse)
Denne funktion gør det muligt at sætte en
fartgrænse (km/t eller mph). Hvis grænsen
overskrides, bliver brugeren advaret (se
kapitlet “Kontrollamper og meddelelser”).
Indstilling af fartgrænsen foretages på føl-
gende måde:
– Giv et kort tryk på knappen MENU
ESC. Displayet viser teksten “Speed Beep”.
– tryk på knappen +eller –for at slå ha-
stighedsgrænsen til (On) eller fra (Off).
– hvis funktionen er blevet aktiveret (On)
ved at trykke på knapperne +eller –kan
du vælge den ønskede hastighedsgrænse
og trykke MENU ESCfor at bekræfte
valget.
